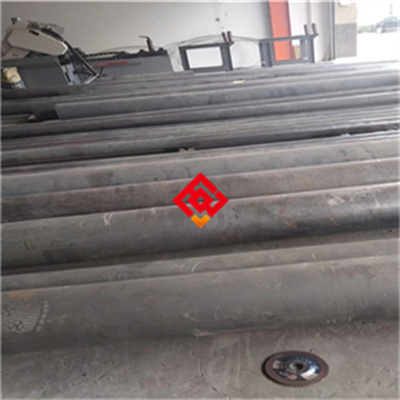

# GH2696铁镍基高温合金黑皮棒：中温高强焊接与成形性优良

## 一、产品概述与适用范围

GH2696是一种铁镍基高温合金，属于我国自主研发的沉淀强化型变形高温合金系列，典型牌号为GH2696。该合金主要应用于中温（600℃至800℃）环境下承受较高应力的结构部件，具有优异的中温强度、良好的焊接性能和出色的冷热成形能力。其核心优势包括：在650℃至750℃范围内具有较高的抗拉强度和持久强度；焊接裂纹敏感性低，可实施多种焊接工艺；冷热加工塑性好，适合锻造成形和板材弯曲；组织稳定性高，长期服役后性能衰减缓慢；抗氧化性能良好，可满足航空发动机热端部件及工业燃气轮机关键零件的使用要求。该产品适用于航空、航天、能源、化工等领域中需要中温高强且对焊接和成形工艺有较高要求的部件制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及高温合金材料研发、冶炼、加工与销售的高新技术企业，拥有先进的真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）装备，配备精密锻造、热轧、冷拉、热处理等全流程加工产线。公司严格遵循ASTM、GB/T、AMS等国际及国家标准组织生产和检验，每一批次产品的冶炼过程、加工参数、检测记录均可实现全流程追溯，确保产品质量稳定可靠。

## 三、核心功能

1. **中温高强承载能力**：GH2696合金在650℃至750℃温度范围内，抗拉强度可保持在800MPa以上，持久强度优异，可满足航空发动机涡轮盘、环形件等关键部件在中温高应力工况下的服役要求。

2. **优良的焊接工艺适应性**：该合金的焊接裂纹敏感性低，可采用氩弧焊（TIG）、熔化极气体保护焊（MIG）、等离子焊、电子束焊等多种焊接方法进行连接，焊接接头强度系数可达母材的90%以上，适合制造焊接组合件。

3. **良好的冷热成形性能**：GH2696在固溶状态下具有优良的塑性，可进行冷冲压、弯曲、拉深等冷成形操作，同时在高温下具有较低的变形抗力，适合进行等温锻造、模锻等热成形工艺，成形后组织均匀。

4. **抗氧化与组织稳定性**：在中温氧化环境中，合金表面可形成致密的氧化膜，氧化增重率低；在长期时效过程中，强化相γ‘相（Ni3(Al,Ti)型金属间化合物）粗化速率缓慢，组织稳定性好，可保证部件在数万小时服役后仍保持较高的力学性能。

## 四、技术特点

**合金设计思路**：GH2696合金以铁-镍为基体，通过添加适量的铬（Cr）、钼（Mo）、铝（Al）、钛（Ti）等元素实现固溶强化和沉淀强化。铬元素提供抗氧化和耐腐蚀能力；钼元素固溶于基体提高高温强度；铝和钛与镍结合形成γ’相（主要强化相，呈球形均匀分布在奥氏体基体中），在时效过程中析出，显著提高中温强度。同时，碳含量控制较低，避免过量碳化物恶化韧性。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺路线，确保合金纯净度，降低气体含量（氧、氮、氢）和非金属夹杂物级别，提高冶金质量。对于要求更高的应用，可增加真空自耗重熔（VAR）工序。

**热处理制度**：标准热处理工艺为固溶处理（980℃至1020℃保温1至2小时，油冷或水冷）+时效处理（720℃至760℃保温8至16小时，空冷）。通过固溶使γ‘相充分溶解，时效过程中重新析出细小均匀的强化相，获得最佳强韧性配合。

**显微组织控制**：通过控制热加工参数（变形温度、变形量、变形速率）和热处理工艺，将晶粒度控制在4至8级范围内，避免粗大晶粒和混晶组织。γ’相尺寸控制在50至200纳米之间，分布均匀，无明显的δ相（有害相，呈针状或片状，会降低塑性和韧性）析出。

**无损检测及质量保证**：黑皮棒产品逐支进行超声波探伤（UT），符合GB/T 4162或ASTM E2375标准A级要求；表面缺陷采用液体渗透检测（PT）排查；化学成分采用直读光谱仪和碳硫分析仪检测；力学性能在室温及高温下进行拉伸、持久、冲击等测试。每批产品均出具原厂质保书。

## 五、应用领域

- **航空发动机**：用于制造涡轮盘、压气机盘、环形件、密封环、紧固件等中温承力部件。

- **燃气轮机**：适用于燃烧室过渡段、导向叶片支撑环、涡轮盘及轴类零件。

- **石油化工**：用于高温高压反应器内件、转化炉管支撑件、热交换器管板。

- **核能装备**：适用于核反应堆堆内构件、控制棒驱动机构、主泵部件等。

- **机械制造**：用于热作模具、挤压模具、高温夹具、热处理工装等。

- **汽车工业**：用于高性能涡轮增压器转子、排气系统法兰及连接件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：碳≤0.08；铬19.0~22.0；镍24.0~28.0；钼1.0~2.0；铝0.5~1.0；钛2.0~2.8；铁余量；锰≤0.50；硅≤0.60；磷≤0.020；硫≤0.015。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度≥950MPa；屈服强度≥650MPa；延伸率≥12%；断面收缩率≥15%；布氏硬度HB 280~350。高温力学性能（700℃典型值）：抗拉强度≥700MPa；屈服强度≥550MPa；延伸率≥15%。

**物理性能（典型值，以实际产品质保书为准）**：密度8.1g/cm³；熔点1340~1390℃；热导率（20℃）14.5W/(m·K)，（700℃）22.3W/(m·K)；电阻率（20℃）1.05μΩ·m；线膨胀系数（20~700℃）16.5×10⁻⁶/℃；弹性模量（20℃）206GPa。

**耐腐蚀/高温性能**：在750℃空气中氧化100小时后，氧化增重率≤0.15g/m²·h；临界点蚀温度（CPT）在3.5%NaCl溶液中≥40℃；高温持久强度（700℃/350MPa）≥100h。

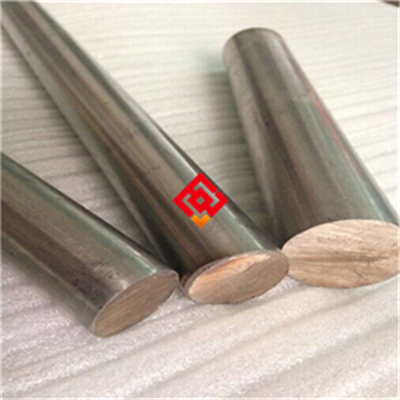

**产品规格范围**：黑皮棒直径16mm至300mm，长度3000mm至6000mm，也可按用户要求提供定尺或倍尺。

**交货状态**：黑皮棒交货状态为热轧或锻造后未去皮表面，可经固溶处理或固溶+时效处理。表面处理方式包括酸洗去除氧化皮、磨光或车光。

**批次溯源码解读**：编码规则为MJ-GH2696-年月-炉号-热处理批号-规格代码。例如：MJ-GH2696-202503-1234-HT08-Φ50，表示上海墨钜生产的GH2696合金，2025年3月冶炼，炉号1234，第8批热处理，直径50mm。用户可通过此编码向上海墨钜索取对应批次的原厂质保书。

## 七、注意事项

1. 避免在550℃至600℃区间长期服役，该温度区间可能引起σ相（一种硬脆的金属间化合物相，会降低韧性和塑性）析出，导致材料脆化。

2. 禁止接触含硫、含铅、含锌等低熔点金属的介质，在中温环境下这些元素会引起晶间腐蚀或应力腐蚀开裂。

3. 焊接后必须进行焊后热处理（固溶或时效处理），以消除焊接应力和恢复力学性能，否则焊缝区可能成为薄弱环节。

4. 冷加工变形量较大时（超过15%），应在加工过程中进行中间退火处理，避免加工硬化过度导致开裂。

5. 黑皮棒表面存在锻造或轧制氧化皮，加工前应进行酸洗或机械去皮处理，防止氧化皮压入成品表面。

6. 该合金在退火状态下的切削加工性能中等，刀具需采用硬质合金材质，切削速度不宜过高，并应充分冷却。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内仓库，环境温度-10℃至40℃，相对湿度不超过60%。棒材应放置在木质或橡胶垫材上，禁止直接接触地面。禁止与酸、碱、盐类化学品、重金属粉末、活性气体等腐蚀性物质混存。

**包装规范**：黑皮棒采用防潮纸或塑料薄膜包裹，内置干燥剂（硅胶或分子筛），外层使用木箱或编织袋包装。每捆重量不超过2吨，捆扎牢固，标签清晰标注牌号、规格、炉号、重量及生产日期。

**运输注意事项**：运输过程中应使用厢式货车或有防雨篷布遮盖的车辆，严禁暴晒和雨淋。棒材在车厢内需用木楔或橡胶垫固定，防止滚动和碰撞。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触棒材表面，避免产生压痕或划伤。

**禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷、翻滚棒材；禁止使用金属链条直接捆扎。

## 九、加工操作规范

**切割**：推荐使用带锯床切割，锯条选用高速钢或硬质合金齿带，线速度控制在20~40m/min，进给量适中。也可采用等离子切割或激光切割，切割后切割面应使用砂轮打磨去除热影响区及熔渣。禁止使用普通碳钢砂轮片进行切割，应使用专用不锈钢或合金砂轮片。注意事项：切割过程中应充分冷却，防止局部过热导致组织变化。

**焊接**：推荐采用手工钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用同材质焊丝或Inconel 625焊丝。焊接电流：TIG焊80~150A；焊接电压10~15V；焊接速度50~100mm/min；层间温度控制在100℃以下。保护气体使用纯度≥99.99%的氩气，流量10~15L/min。焊后需进行固溶+时效热处理恢复性能。注意事项：焊接前必须清除焊口区域油污、氧化皮及水分，焊接过程中避免电弧中断，禁止在潮湿环境下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度980~1020℃，保温时间按有效截面厚度1.5分钟/mm计算，不少于30分钟，冷却方式为油冷或水冷。时效温度720~760℃，保温8~16小时，冷却方式为空冷。注意事项：固溶加热时工件应均匀摆放，避免变形；冷却介质应保持清洁，禁止使用含油污的水作为冷却介质。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号或更高级别的高温合金（如GH4169、Inconel 718），避免使用普通不锈钢或碳钢，防止电化学腐蚀。密封垫片应选用不含卤素（氯、氟等）的柔性石墨或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，应对接触面进行酸洗钝化处理（使用硝酸+氢氟酸混合液），清除表面污染并形成钝化膜。

**日常维护方法**：每3至6个月进行一次外观检查，重点检查表面有无点蚀、变色、裂纹等异常现象。清洁时使用中性清洗剂（pH值6~8）或去离子水，禁止使用含氯、含酸、含碱的清洗剂。对于长期高温服役的部件，每1至2年应进行一次金相复膜检查或硬度检测，评估组织变化和性能衰减情况。

**常见故障及解决方法**：

- 表面点蚀：检查环境介质中是否存在氯离子或硫化物，更换为更耐蚀的合金或增加表面涂层保护。

- 焊缝开裂：分析裂纹类型（热裂纹或冷裂纹），调整焊接工艺参数（降低热输入、控制层间温度），焊后及时热处理。

- 变形超差：检查热处理装炉方式是否合理，增加支撑工装或采用分段加热冷却工艺，必要时进行热校形。

- 硬度异常偏高或偏低：复查热处理温度及保温时间，进行重新固溶+时效处理。

## 十一、安全警示与应急处理

**高温操作安全**：操作热处理炉或高温工件时，必须佩戴耐高温手套（耐温≥400℃）、防护面罩及阻燃工作服。禁止在未冷却至室温前直接触碰工件，防止烫伤。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温工件遇水炸裂或引起蒸汽烫伤。

**切割加工安全**：操作带锯床或砂轮机时，必须佩戴防护面罩（遮光号≥5号），防止金属屑飞溅伤人。切割区域应安装排烟系统，及时排出金属粉尘和烟雾。切割作业区域应与易燃物隔离，防止火花引燃。

**产品损坏或腐蚀后的应急处理**：如发现产品发生严重腐蚀或开裂，应立即停机隔离，切断介质源，疏散无关人员。操作人员应穿戴防酸防碱手套、护目镜及防护服，对泄漏介质进行中和处理（酸性介质用碳酸氢钠溶液，碱性介质用稀醋酸溶液），收集后按危险废物（HW类）分类处置，严禁直接排入下水道。腐蚀后的部件应标注明显警示标识，交由专业机构检测失效原因。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH2696黑皮棒产品时，建议用户重点关注以下方面：首先，确认应用场景的温度范围和应力水平是否与GH2696的典型服役区间（600℃至800℃）匹配；其次，核对关键性能参数如高温持久强度、屈服强度及延伸率是否满足设计要求；第三，根据使用环境提出耐腐蚀性能要求，如临界点蚀温度（CPT）或应力腐蚀开裂（SCC）敏感性指标；第四，确认是否需要第三方认证，如船级社认证（CCS、DNV、ABS等）、NACE MR0175或ISO 9001体系认证；第五，建议备品备件按使用量的10%~15%储备，以确保维修更换及时。强烈建议用户在收货时核对上海墨钜原厂质保书，并可根据要求安排SGS或BV等第三方检测机构进行复验，以验证化学成分、力学性能及探伤结果。

## 十四、价格标准

GH2696铁镍基高温合金黑皮棒的价格根据产品规格、采购数量及附加技术要求浮动。参考价格区间为每吨180,000元至280,000元人民币（含税出厂价）。小直径棒材（≤50mm）因加工难度较大，价格相对较高；大直径棒材（≥150mm）因锻造比要求高，价格亦有上浮。批量采购折扣政策：单批次采购量≥5吨可享受5%~12%的折扣；≥10吨可享受12%~18%的折扣。小批量试样（单规格≤100kg）价格通常上浮15%~20%。如需双认证（如船级社+NACE）、第三方检测（SGS/BV报告）或定制热处理（如特殊时效制度），将根据具体项目加收相应费用。具体精确报价请联系曾先生获取订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月内，因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标等）导致失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文原厂质保书（含化学成分、力学性能、无损检测结果、尺寸检验记录）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：用户在使用过程中遇到任何技术问题，上海墨钜承诺24小时内提供远程电话或视频指导；如需现场技术支持，工程师将在48小时内抵达用户现场。

**检测服务**：可协助安排SGS、BV等国际知名第三方检测机构进行复验，常规检测项目（化学成分、室温拉伸、硬度、超声波探伤）费用由上海墨钜承担。

**备品保障**：该牌号产品停产后五年内，上海墨钜仍可提供同材质替代产品或按用户图纸定制加工，确保用户备件供应不断档。

**售后响应**：质量问题投诉2小时内回复确认，48小时内给出初步解决方案及处理时间表。
