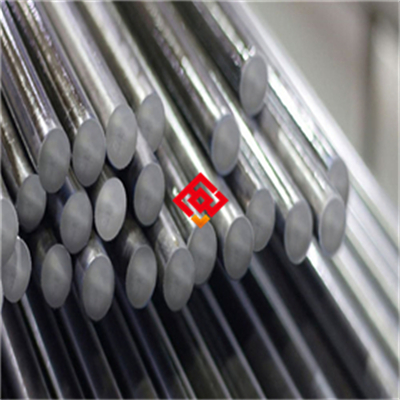

# GH2302铁镍基高温合金黑皮棒——高温组织稳定抗热腐蚀

## 一、产品概述与适用范围

GH2302铁镍基高温合金属于铁镍基时效沉淀强化型高温合金，典型牌号为GH2302（对应中国标准GB/T 14992）。该合金以铁、镍为基体，通过添加铬、钼、铝、钛等元素进行强化，具有优异的高温组织稳定性和抗热腐蚀能力。GH2302在650℃至850℃范围内仍能保持较高的强度水平，同时具备良好的抗氧化和抗硫化腐蚀性能。该合金的使用温度范围通常为-196℃至850℃，短时使用温度可达900℃。

核心优势包括：

1. 高温组织稳定性极佳，在长期服役过程中不易发生有害相析出，晶粒长大倾向小。

2. 抗热腐蚀性能突出，特别适用于含硫、含钒等恶劣燃料环境。

3. 高温强度高，650℃时抗拉强度仍可保持在600MPa以上。

4. 冷热加工性能良好，可进行锻造、轧制、焊接等常规加工。

5. 热疲劳性能优异，适用于频繁温度变化的工况。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及氩氧脱碳精炼炉（AOD）等核心装备。公司严格执行ASTM、GB/T等国内外标准，从熔炼、锻造、轧制到成品检验的全流程工艺均实现可追溯管理，确保每批产品性能稳定可靠。

## 三、核心功能

1. **高温抗氧化能力**：GH2302在850℃以下空气中氧化增重率低于0.1g/m²·h，表面形成致密的Cr₂O₃氧化膜，有效阻止氧向基体扩散。

2. **抗热腐蚀性能**：在含硫、含钒、含氯的燃气环境中，合金通过铬、铝元素的协同作用，显著降低热腐蚀速率，适用于燃煤、燃油及生物质燃料环境。

3. **高温持久强度**：在700℃、200MPa条件下，GH2302的持久寿命可达1000小时以上，满足涡轮部件对长期高温承载能力的要求。

4. **良好的冷热加工性**：合金在1000℃至1150℃范围内具有优良的热塑性，可进行自由锻、模锻及轧制；冷加工状态下也可通过中间退火实现大变形量加工。

5. **组织稳定性**：经标准热处理后，合金基体为奥氏体组织，弥散分布γ'强化相（Ni₃(Al,Ti)型），在长期时效过程中γ'相粗化速率低，保证了性能的持续稳定。

## 四、技术特点

**合金设计思路**：GH2302的设计思路是在铁镍基体上通过多元合金化实现综合性能平衡。铬（Cr）含量控制在20%左右，提供抗氧化和抗腐蚀基础；钼（Mo）和钨（W）的加入强化固溶体并提高热强性；铝（Al）和钛（Ti）形成γ'强化相，是高温强度的主要来源；硼（B）和锆（Zr）微量添加改善晶界强度，提高持久塑性。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段去除气体和有害杂质，ESR阶段进一步净化钢液并控制凝固组织，使合金中的氧含量控制在20ppm以下，硫含量控制在10ppm以下。

**热处理制度**：标准热处理为固溶处理+时效处理。固溶温度：1100℃±10℃，保温1小时，水冷或油冷；时效温度：800℃±10℃，保温16小时，空冷。该制度可使γ'相以细小球状均匀析出，尺寸控制在20-50纳米。

**显微组织控制**：晶粒度控制在4-6级（ASTM标准），避免粗大晶粒导致的强度下降。严格控制δ相（Ni₃Nb型）析出量，δ相体积分数控制在3%以下，防止其对塑性和韧性的损害。

**无损检测及质量保证**：每批产品均进行超声波探伤（UT），检测灵敏度达到Φ0.8mm当量平底孔；表面进行液体渗透检测（PT），确保无裂纹、折叠等缺陷。化学成分采用直读光谱仪和碳硫分析仪检测，力学性能采用电子万能试验机测试。

## 五、应用领域

1. **燃气轮机行业**：用于制造涡轮叶片、导向叶片、燃烧室衬套等高温部件，承受燃气直接冲刷和热腐蚀。

2. **石油化工行业**：用于乙烯裂解炉管、转化炉管、加热炉管等，在高温含硫气氛中长期服役。

3. **航空航天领域**：用于发动机后燃室部件、加力燃烧室筒体、尾喷管等结构件。

4. **船舶动力系统**：用于船用燃气轮机热端部件，适应海洋盐雾和含硫燃油环境。

5. **火力发电厂**：用于锅炉过热器、再热器管束及高温紧固件，在高温蒸汽和烟气中工作。

6. **核工业**：用于核反应堆结构支撑件及高温气冷堆中的部分非核级部件。

## 六、产品详细参数

**化学成分（wt%）**：

碳（C）：≤0.08；铬（Cr）：19.0-21.0；镍（Ni）：35.0-39.0；钼（Mo）：2.5-3.5；钨（W）：0.5-1.5；铝（Al）：0.8-1.5；钛（Ti）：0.8-1.5；硼（B）：≤0.005；锆（Zr）：≤0.05；铁（Fe）：余量；硅（Si）：≤0.60；锰（Mn）：≤0.60；磷（P）：≤0.015；硫（S）：≤0.010。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥750MPa；屈服强度（Rp0.2）：≥350MPa；延伸率（A）：≥30%；断面收缩率（Z）：≥40%；布氏硬度（HB）：200-260。

**高温力学性能（700℃典型值）**：

抗拉强度（Rm）：≥600MPa；屈服强度（Rp0.2）：≥280MPa；延伸率（A）：≥25%。

**物理性能**：

密度：8.05g/cm³；熔点：1320-1390℃；热导率（25℃）：13.5W/(m·K)；热导率（800℃）：25.0W/(m·K)；电阻率（25℃）：1.15μΩ·m；线膨胀系数（25-800℃）：16.5×10⁻⁶/K；弹性模量（25℃）：205GPa。

**耐腐蚀/高温性能**：

高温持久强度（700℃/200MPa）：≥1000小时；氧化增重率（850℃/100h）：≤0.08g/m²·h；临界点蚀温度（CPT）：在3.5%NaCl溶液中≥50℃（测试值，仅作参考）。

**产品规格范围**：

黑皮棒直径：Φ20mm-Φ300mm；长度：3000mm-6000mm（可定制）；也可提供方坯、锻件等异形件。

**交货状态**：

黑皮棒交货状态为热轧或锻造状态，表面为黑皮（氧化皮），未进行车光或磨光处理。可根据客户要求提供固溶状态或固溶+时效状态。

**批次溯源码解读**：

编码规则示例：MJ-GH2302-202503-A012-2403-Φ80。

其中：MJ为上海墨钜缩写；GH2302为牌号；202503为生产年月（2025年3月）；A012为炉号；2403为热处理批号（2024年第3批）；Φ80为规格代码（直径80mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验数据。

## 七、注意事项

1. 避免在450℃至600℃区间长期服役，该温度范围可能导致有害相（如σ相、Laves相）析出，降低冲击韧性。

2. 禁止在含高浓度氯离子的介质中使用，氯离子会破坏表面氧化膜并引发点蚀和应力腐蚀开裂。

3. 焊接后必须进行焊后热处理（固溶或时效），以消除焊接应力并恢复组织稳定性，否则焊缝区易产生热裂纹。

4. 冷加工过程中若变形量超过15%，需进行中间退火（1050℃×30分钟，空冷），否则加工硬化会导致开裂。

5. 表面划伤和凹坑是应力集中源，在高温服役时可能成为裂纹萌生点，因此加工和搬运过程中应避免表面损伤。

6. 该合金对硫、磷等杂质敏感，焊接时需严格控制母材和填充金属的杂质含量，焊前需清除油污和氧化皮。

## 八、存储与运输指南

**存储环境要求**：存储温度范围为-10℃至40℃；相对湿度不超过70%；棒材应放置在木质或橡胶垫板上，距地面高度不低于150mm；禁止与酸、碱、盐类及重金属粉末（如铜粉、锌粉）混存。

**包装规范**：黑皮棒采用防锈纸+塑料薄膜缠绕包裹，内置干燥剂（硅胶包，每米棒材不少于2包）；外层用编织袋或木箱封装，木箱内衬泡沫板防震。包装外标签注明牌号、规格、炉号、净重及生产日期。

**运输注意事项**：运输过程中应使用固定支架或捆扎带固定棒材，防止滚动和碰撞；车厢顶部需覆盖防水篷布，避免雨淋和暴晒；吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触棒材表面；装卸过程中严禁抛掷和踩踏。

**明确禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏和抛掷；禁止使用金属链条或钢丝绳直接吊装。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（锯条齿距4-6齿/英寸，线速度15-25m/min）或等离子切割（电流200-400A，气体为氩气+氮气混合）。切割后切口需用角磨机打磨光滑，去除热影响区氧化层。禁止使用普通树脂砂轮片进行切割，因其可能引入杂质并导致切口过热。详细切割参数表可向上海墨钜索取。

**焊接（如适用）**：

推荐焊接方法为钨极氩弧焊（TIG）或手工电弧焊（SMAW）。填充金属推荐使用同材质焊丝或焊条（如GH2302专用焊丝）。焊接电流：TIG焊80-150A；电弧电压：12-18V；焊接速度：80-120mm/min；层间温度控制在100℃以下。保护气体采用纯度99.99%的氩气，流量8-12L/min。焊后需进行去应力退火（800℃×2小时，缓冷）。禁止使用普通不锈钢焊条替代；禁止在焊接过程中中断保护气体；禁止对焊缝进行强制冷却。详细焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：

固溶处理：加热至1100℃±10℃，保温时间按每25mm厚度1小时计算，水淬或油冷。时效处理：加热至800℃±10℃，保温16小时，空冷。注意事项：加热过程中应控制升温速率（不超过200℃/h）以防止热应力过大；禁止在固溶后采用炉冷方式，否则会导致碳化物沿晶界析出，降低耐腐蚀性能。详细热处理曲线图请向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号GH2302或更高级别（如GH4169、Inconel 718），避免使用普通不锈钢，以防止电化学腐蚀。密封垫片应选用无卤素材料（如膨胀石墨垫片、云母垫片），禁止使用含氯的聚四氟乙烯垫片。安装完成后，对焊接部位和加工表面进行酸洗钝化处理（酸洗液为硝酸+氢氟酸混合液，钝化液为20%硝酸溶液），以恢复氧化膜的完整性。

**日常维护方法**：清洁周期为每3个月一次（或按工况调整），清洗剂选用中性或弱碱性清洁剂（pH值6-8），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后用清水冲洗并干燥，检查表面是否有裂纹、变形或腐蚀迹象。长期停用时应涂覆防锈油（如WD-40或专用高温防锈油）。

**常见故障及解决方法**：

1. **表面点蚀**：原因多为表面氧化膜破坏或氯离子污染。处理方法：打磨去除点蚀区域，重新进行酸洗钝化处理，更换密封垫片。

2. **焊缝开裂**：原因可能是焊接热输入过大或焊后热处理不当。处理方法：清除裂纹区域，重新焊接并严格控制层间温度，焊后进行去应力退火。

3. **变形**：原因多为热处理或服役过程中热应力过大。处理方法：进行热校形（1000-1050℃加热后加压校正），然后重新进行固溶和时效处理。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接操作时，操作人员必须佩戴耐高温手套（耐温不低于300℃）、防护面罩（遮光号不低于10号）及阻燃工作服。禁止徒手触碰未冷却工件，工件冷却至室温后方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属会瞬间汽化并引发爆炸）。

**切割加工安全**：操作人员应佩戴防护面罩（遮光号不低于8号）及防尘口罩。切割区域必须配备排烟系统，及时排除金属烟尘。火花隔离区应铺设防火毯，周围不得放置易燃物。

**产品损坏或腐蚀后的应急处理**：

- 若发现产品出现裂纹或穿孔，应立即停机隔离，切断介质源（如燃气、蒸汽、腐蚀性液体）。

- 操作人员必须穿戴防酸防碱防护服、橡胶手套及护目镜，避免接触泄漏介质。

- 对于泄漏的腐蚀性介质，使用石灰粉或碳酸氢钠进行中和，然后收集至专用容器。

- 废弃物应按危险废物（HW类）分类处置，委托有资质的环保公司处理，不得随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH2302铁镍基高温合金黑皮棒时，建议从以下方面进行匹配：

- **应用场景匹配度**：确认使用温度是否在合金适用范围内（-196℃至850℃），以及介质环境是否含硫、氯等腐蚀性元素。

- **关键性能参数**：关注PREN值（点蚀当量，GH2302的PREN值约为25-30）、高温持久强度及组织稳定性指标。对于高温部件，建议要求提供700℃持久试验数据。

- **认证要求**：根据行业需要，可要求提供船级社认证（如CCS、DNV）、NACE MR0175认证（适用于酸性油气环境）或ISO 9001质量体系认证。

- **备品备件比例**：建议采购量中预留10%-15%作为备品备件，用于替换检修或突发故障部件。

建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能的真实性。

## 十四、价格标准

GH2302铁镍基高温合金黑皮棒的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间为：Φ20-Φ80mm规格，80-120元/公斤；Φ80-Φ200mm规格，100-150元/公斤；Φ200mm以上大规格或异形锻件需单独询价。

批量折扣政策：采购量≥5吨可享受5%-12%的折扣（具体比例视规格和付款方式确定）。小批量试样（单批次≤50公斤）需加价15%-20%，以覆盖生产准备和检测成本。如需双认证（如船级社+第三方检测）、定制热处理或特殊表面处理，需额外加收10%-30%费用。

具体报价请联系曾先生获取精确订单报价，我们将根据您的技术要求、数量及交货期提供最优方案。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如夹杂物超标、成分偏析、热处理不当等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文双语质保书（含化学成分、力学性能、超声波探伤、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导（电话、视频会议）；如需现场服务，承诺48小时内派遣工程师抵达客户现场。

**检测服务**：可根据客户要求安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户长期运维需求。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案，并持续跟进至问题闭环。
