# GH5605S钴基高温合金黑皮棒 GH5605S改性强化高温耐磨抗蠕变

## 一、产品概述与适用范围

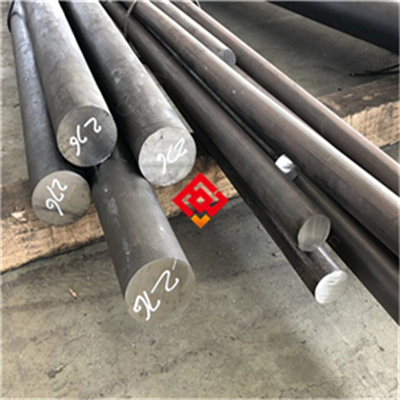

GH5605S属于钴基高温合金大类，典型牌号为GH5605S，是在传统GH5605（即L-605）基础上通过微合金化改性设计而成的高温耐磨型钴基合金。该合金以钴为基体，通过钨、铬、钼等元素进行固溶强化和碳化物弥散强化，使其在800℃至1100℃范围内仍能保持较高的抗拉强度和抗蠕变性能。GH5605S黑皮棒特指经热加工后表面保留原始氧化皮状态的产品，适用于后续需要进一步机械加工或热成型的部件。

核心优势如下：

1. 高温强度优异：在1000℃时仍能维持较高屈服强度，抗蠕变性能优于多数镍基合金。

2. 耐磨性能突出：由于大量MC型及M6C型碳化物的均匀分布，耐磨性显著提升。

3. 抗氧化及热腐蚀性能良好：在高温氧化气氛及含硫气氛中表现出色。

4. 热加工性能稳定：改性设计降低了热裂纹敏感性，适合锻造和轧制。

5. 疲劳寿命长：在循环热应力工况下，裂纹扩展速率低，适用于长寿命部件。

该产品主要适用于高温、高应力、强磨损的极端工况环境，如航空发动机涡轮部件、工业燃气轮机、高温轴承、挤压模具等。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及真空自耗重熔炉（VAR）等高端设备，严格执行ASTM、AMS及GB/T等国内外标准。全流程工艺可追溯，批次管理严格，每一根黑皮棒均附有原厂质量证明书，确保产品性能的稳定性和可靠性。

## 三、核心功能

1. **耐高温氧化能力**：GH5605S在1000℃空气中连续暴露100小时后，氧化增重率低于0.5mg/cm²，表面形成致密的Cr2O3及CoCr2O4氧化膜，有效阻止进一步氧化。

2. **抗高温蠕变性能**：在980℃、70MPa应力条件下，持久寿命较常规GH5605提高约30%，典型持久延伸率保持在5%以上，满足高温承力部件设计要求。

3. **高耐磨性**：合金中碳化物（主要为M6C型）体积分数控制在3%至5%之间，硬度可达HRC 30至38（典型值，以实际产品质保书为准），在高温摩擦工况下表现出优异的抗磨粒磨损和抗粘着磨损能力。

4. **良好的冷热加工性**：热锻温度范围1150℃至950℃，锻造比可达4:1以上；冷加工后可通过中间退火恢复塑性，适合制作复杂形状部件。

5. **抗热疲劳性能**：在800℃至1000℃循环热冲击条件下，裂纹萌生寿命超过1000次循环，适用于频繁启停的高温设备。

## 四、技术特点

**合金设计思路**：GH5605S以钴为基体，加入约20%的铬（Cr）以提供抗氧化和抗腐蚀能力，15%的钨（W）进行固溶强化并提升高温强度，10%的镍（Ni）稳定奥氏体组织，同时添加0.05%至0.15%的碳（C）形成碳化物强化相。改性强化通过微量添加铪（Hf）和钽（Ta）元素，优化碳化物形态与分布，抑制晶界滑移，显著提高抗蠕变能力。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，确保合金纯净度及成分均匀性。关键元素如碳、硫、氧、氮含量严格控制，硫含量低于0.01%，氧含量低于20ppm（百万分之一），有效降低非金属夹杂物水平。

**热处理制度**：推荐固溶处理温度为1180℃至1230℃，保温时间按截面厚度计算（每25mm厚度保温1小时），随后快速空冷或氩气冷却。时效处理可根据使用需求选择，通常在760℃至870℃保温4至8小时后空冷，以调控碳化物析出。

**显微组织控制**：固溶处理后晶粒度控制在ASTM 4级至6级，碳化物呈细小弥散分布，晶界处无连续网状碳化物。改性强化后，晶内M6C型碳化物尺寸控制在1μm至3μm，晶界处析出相呈断续颗粒状，避免沿晶脆性断裂。

**无损检测及质量保证**：黑皮棒逐支进行超声波探伤（UT），检测标准按ASTM A388或GB/T 4162执行，灵敏度不低于Ф0.8mm当量平底孔。表面及近表面缺陷采用涡流探伤或液体渗透检测（PT）进行补充。每批次均取样进行光谱分析及力学性能测试，确保产品合格后方可出厂。

## 五、应用领域

- **航空航天**：航空发动机涡轮叶片、导向叶片、燃烧室支撑件，耐高温燃气冲刷。

- **工业燃气轮机**：高温段密封环、轴承衬套、喷嘴挡板，承受高温及反复热应力。

- **石油化工**：高温裂解炉管支撑件、催化剂再生装置内件，耐含硫气氛腐蚀。

- **玻璃与陶瓷工业**：玻璃纤维拉丝漏板、陶瓷烧结托板，耐高温磨损及化学侵蚀。

- **冶金工业**：连续退火炉辊、热轧导卫板，在高温氧化气氛下长期工作。

- **模具制造**：热挤压模具、等温锻造模具，要求高温硬度及抗变形能力。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

钴（Co）：余量；铬（Cr）：19.0-21.0；钨（W）：14.0-16.0；镍（Ni）：9.0-11.0；碳（C）：0.05-0.15；铁（Fe）：≤3.0；锰（Mn）：≤2.0；硅（Si）：≤0.4；磷（P）：≤0.04；硫（S）：≤0.01；改性元素：铪（Hf）0.1-0.3，钽（Ta）0.1-0.5。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：≥930 MPa；屈服强度（Rp0.2）：≥480 MPa；延伸率（A）：≥30%；断面收缩率（Z）：≥35%；硬度：HRC 30-38。

高温性能（980℃）：抗拉强度≥280 MPa；屈服强度≥180 MPa；延伸率≥20%。

**物理性能（典型值）**：

密度：9.1 g/cm³；熔点：1330-1410℃；热导率：100℃时11.2 W/(m·K)，800℃时20.5 W/(m·K)；电阻率：20℃时0.92 μΩ·m；线膨胀系数：20-1000℃平均为14.5×10⁻⁶/℃；弹性模量：20℃时220 GPa。

**耐腐蚀/高温性能**：

高温氧化速率：1000℃空气中100小时氧化增重≤0.5 mg/cm²；高温持久强度：980℃/70MPa条件下持久寿命≥100小时；抗热腐蚀性能：在模拟燃气轮机工况（含Na₂SO₄+NaCl）下，腐蚀深度低于0.1mm/100h。

**产品规格范围**：

黑皮棒直径：Ф20mm至Ф300mm；长度：定尺3m至6m，也可按客户要求供应非标长度。其他规格可协商定制。

**交货状态**：

热加工黑皮状态（表面保留氧化皮），不进行机械加工。可根据需要提供固溶处理或固溶+时效处理状态。

**批次溯源码解读**：

编码规则示例：MJ-GH5605S-202503-A0123-HT01-Ф50。其中“MJ”代表上海墨钜；“GH5605S”为牌号；“202503”为生产年月（2025年3月）；“A0123”为炉号；“HT01”为热处理批号；“Ф50”为规格代码。客户可通过以上编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. 避免在760℃至870℃区间长期保温，该温度区间可能发生σ相（一种硬脆的金属间化合物）析出，导致韧性和抗疲劳性能下降。

2. 禁止在含高浓度氯离子或湿氯气氛中使用，钴基合金对氯离子应力腐蚀开裂敏感。

3. 焊接后必须进行焊后热处理（PWHT），推荐在1180℃进行固溶处理，以消除焊接残余应力并恢复组织均匀性。

4. 黑皮棒表面氧化皮在后续加工前应彻底清除，可采用酸洗或机械打磨，避免氧化皮压入基体影响表面质量。

5. 冷加工时存在较强加工硬化倾向，变形量超过15%时需进行中间退火处理（1180℃/空冷），防止开裂。

6. 加工过程中应避免急冷急热，防止产生热应力裂纹。加热及冷却速度应控制在每分钟20℃以内。

7. 禁止使用含硫或含氯的切削液，应选用水基或油基不含卤素的润滑剂。

## 八、存储与运输指南

**存储环境要求**：

温度范围：-10℃至40℃；相对湿度上限：60%。棒材应放置在木质或橡胶垫材上，避免直接接触水泥地面。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。

**包装规范**：

每根棒材先用防锈纸包裹，外层包裹塑料薄膜，内置干燥剂（硅胶包），然后装入木箱或编织袋，捆扎牢固。木箱内衬防潮纸，防止运输过程中受潮。

**运输注意事项**：

运输过程中必须做好防雨、防暴晒措施，使用篷布覆盖。吊装时采用尼龙吊带或专用夹具，禁止钢丝绳直接接触棒材表面，防止产生压痕或划伤。棒材应固定牢固，防止滚动或碰撞。

**明确禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷棒材；禁止使用有油污的手套直接接触产品表面。

## 九、加工操作规范

**切割**：

推荐采用带锯切割，锯条齿距4-6齿/英寸，切割速度控制在20-40米/分钟，进给量0.05-0.15mm/齿。也可采用等离子切割或水刀切割，但需注意热影响区控制。激光切割适用于薄壁件，功率建议3000W以上。切割后切口毛刺需用锉刀或砂轮机打磨光滑。禁止使用普通树脂砂轮片切割，防止因高温导致表面渗碳或产生微裂纹。注意事项：切割过程中应持续冷却，防止局部过热。

**焊接（适用时）**：

推荐采用钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG）。填充金属可选用同材质焊丝（GH5605S焊丝）或匹配的钴基焊丝（如Haynes 188）。焊接电流：TIG焊100-180A，MIG焊150-250A；电压：12-18V；焊接速度：80-150mm/min。层间温度控制在150℃以下。保护气体使用纯度99.99%以上的氩气，流量8-15L/min。焊后必须进行固溶处理（1180℃/30分钟/空冷），消除焊接应力。注意事项：焊接前需将黑皮打磨干净，露出金属光泽。禁止在通风不良环境下焊接，必须配备排烟系统。

**热处理**：

固溶温度：1180-1230℃，保温时间按截面厚度计算（每25mm保温1小时），冷却方式：快速空冷或氩气吹冷。时效处理（如需要）：760-870℃，保温4-8小时，空冷。注意事项：加热和冷却速度应均匀，避免产生热应力。禁止将热工件直接接触地面或金属平台，应放置在耐热垫块上。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件材质推荐使用同牌号钴基合金或更高级别的高温合金（如GH4169或Haynes 282）。密封垫片应选用不含卤素（氟、氯、溴）的高温垫片，如膨胀石墨或陶瓷纤维垫片。安装前需对接触面进行清洁，去除油污和氧化皮。安装后建议进行酸洗钝化处理（使用硝酸+氢氟酸溶液），恢复表面钝化膜。

**日常维护方法**：

清洁周期：每运行500小时或每月一次。清洗剂类型：中性清洗剂（pH值6-8）或不含氯的工业酒精。严禁使用含氯溶剂或酸碱清洗。对于高温氧化严重的表面，可采用喷砂清理后重新进行钝化处理。

**常见故障及解决方法**：

1. 表面点蚀：通常由局部氯离子腐蚀引起。解决方法：清除腐蚀产物，重新钝化，并检查使用环境是否存在氯源。

2. 焊缝开裂：多为焊接残余应力或热裂纹导致。解决方法：重新进行焊后固溶处理，如裂纹较深需补焊后再次热处理。

3. 高温变形：长期服役后出现蠕变变形。解决方法：检查是否超温或超应力运行，必要时更换部件或重新进行时效处理恢复组织稳定。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩及阻燃服。禁止在未冷却（低于200℃）状态下触碰工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号≥11），并确保排烟系统正常运行。切割区域应设置火花隔离帘，防止火花飞溅引起火灾。禁止在易燃易爆场所进行切割作业。

**产品损坏或腐蚀后的应急处理**：

发现产品损坏或腐蚀泄漏时，应立即停机，切断介质源，并隔离事故区域。操作人员需穿戴防酸碱手套、防护服及护目镜。泄漏介质应使用专用容器收集，中和处理（如用碳酸氢钠溶液中和酸性介质）后按危险废物（HW类）分类处置。废弃物应密封包装，交由有资质的危废处理单位处置，禁止随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据具体应用场景匹配产品牌号及规格。对于高温承力部件，应重点核对高温持久强度及蠕变数据；对于耐腐蚀环境，应关注临界点蚀温度及抗应力腐蚀性能指标。如有认证要求（如船级社认证、NACE MR0175、ISO 9001等），请在订单中明确标注。建议客户在收货后核对上海墨钜原厂质保书，并可根据需要要求提供第三方检测报告（如SGS、BV）以验证产品性能。备品备件建议按使用量的10%-20%储备，确保突发更换需求。

## 十四、价格标准

GH5605S黑皮棒价格根据产品牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间：直径Ф50mm以下小规格棒材，每公斤150-250元；Ф50-150mm中规格，每公斤120-200元；Ф150mm以上大规格，每公斤100-180元。批量折扣政策：单批次采购量≥5吨，可享受5%-12%折扣；≥10吨，折扣幅度可进一步协商。小批量试样（单批次≤100公斤）需加价15%-20%，以覆盖生产及检测成本。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测报告、尺寸检验记录）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导；如需现场服务，承诺48小时内安排工程师抵达。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（拉伸、硬度、化学成分、超声波探伤）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代产品或按原技术要求定制加工。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。
