# GH3039镍基高温合金板料——耐900℃热强稳定抗冷热疲劳

## 一、产品概述与适用范围

GH3039是一种以镍为基体、添加铬、钼、铝、钛等元素固溶强化的高温合金，属于镍基变形高温合金大类。该牌号在我国航空发动机及工业燃气轮机领域已有数十年的成熟应用历史，典型使用温度范围为800℃至900℃，短时极限使用温度可达950℃。GH3039在900℃下仍能保持较高的抗拉强度和持久强度，同时具备优异的抗冷热疲劳性能，能够承受反复加热与冷却循环而不产生裂纹。核心优势包括：第一，900℃高温下抗拉强度不低于200MPa，持久寿命超过100小时；第二，抗氧化增重率在900℃×100小时条件下小于0.3g/m²·h；第三，抗冷热疲劳循环次数（900℃⇌室温水淬）可达500次以上不开裂；第四，焊接性能良好，可采用常规氩弧焊工艺；第五，长期组织稳定性高，无有害相析出倾向。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有从真空感应熔炼（VIM）到电渣重熔（ESR）的全流程特种冶炼装备，配备精密热轧及冷轧生产线，严格执行ASTM B435、GB/T 14995等国内外标准。公司建立了从炉号追溯、热处理参数记录到尺寸检验的全流程质量追溯体系，每批次产品均可提供原厂质保书。

## 三、核心功能

GH3039镍基高温合金板料具备以下四项核心功能：

**耐高温氧化功能**：在900℃高温空气中，合金表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧向基体扩散。900℃×100小时静态氧化增重率典型值为0.25g/m²·h，远低于普通不锈钢。

**抗热疲劳功能**：合金在900℃高温与室温水冷反复交替条件下，热疲劳寿命可达500次以上。这得益于其较高的热导率（900℃时约28W/m·K）和较低的热膨胀系数（20~900℃平均线膨胀系数约16.5×10⁻⁶/℃），有效降低了热应力集中。

**高温强度保持功能**：900℃时抗拉强度典型值220MPa，屈服强度不低于110MPa，持久强度（900℃/100小时）不低于35MPa。通过固溶强化和细晶强化机制，确保部件在高温承载工况下不发生塑性失稳。

**冷热加工成形功能**：该合金在固溶状态下具有良好塑性，室温延伸率可达30%以上，可进行冷冲压、冷弯等成形操作。热加工温度范围宽（1000℃~1180℃），锻造和热轧开裂倾向低。

## 四、技术特点

**合金设计思路**：GH3039的合金化设计以镍为基体（Ni余量），加入约19~22%的铬（Cr）赋予抗氧化和耐腐蚀能力，2.0~2.5%的钼（Mo）和1.0~1.5%的铝（Al）共同作用提升高温强度及氧化膜致密性，0.4~0.8%的钛（Ti）与铝结合形成γ'相（Ni₃(Al,Ti)）强化相，同时碳含量控制在0.08%以下以避免过多碳化物导致脆性。

**冶炼工艺**：采用“真空感应熔炼（VIM）+电渣重熔（ESR）”双联工艺路线。VIM阶段在真空环境下脱除氮、氧、氢等有害气体，精确控制合金成分；ESR阶段通过电渣精炼进一步去除硫和夹杂物，改善铸锭的结晶组织，提高板坯的致密度和均匀性。

**热处理制度**：标准热处理为固溶处理，温度1050~1100℃，保温时间按板厚每毫米1~2分钟计算，水冷或快速空冷。固溶处理使γ'相和碳化物充分溶解，获得过饱和固溶体，为后续服役过程中的组织稳定奠定基础。一般情况下GH3039不进行时效处理，直接以固溶状态交货。

**显微组织控制**：成品板材的晶粒度控制在4~7级（ASTM标准），确保强度与塑性的合理匹配。通过控制终轧温度和固溶冷却速度，避免δ相（Ni₃Mo）和σ相（FeCr型金属间化合物）等有害相的析出。产品经金相检验确认无粗大碳化物偏聚和明显带状组织。

**无损检测及质量保证**：所有板材均进行100%超声波探伤，按GB/T 6519标准执行，检测灵敏度不低于Φ1.2mm平底孔当量。关键部位可附加涡流探伤或液体渗透检测。成分分析采用直读光谱仪和碳硫分析仪，力学性能检测配备高温拉伸试验机和持久蠕变试验机。每批产品附有完整的检验报告。

## 五、应用领域

GH3039镍基高温合金板料广泛应用于以下领域：

**航空发动机**：用于制造燃烧室火焰筒、加力燃烧室壳体、涡轮外环、导向叶片等高温热端部件，承受900℃高温燃气冲刷和反复冷热循环。

**工业燃气轮机**：用于制造环形燃烧室衬套、过渡段、火焰稳定器，在天然气或重油燃烧环境下长期运行。

**化工高温炉**：用于制造乙烯裂解炉辐射段炉管、转化炉集合管，在800~900℃含硫、含碳气氛中工作。

**热处理设备**：用于制造连续热处理炉的马弗罩、料盘、辐射管，承受反复加热冷却和轻微腐蚀。

**核能工程**：用于制造高温气冷堆的支撑构件和热屏蔽板，在惰性气体环境中长期服役。

**冶金工业**：用于制造连续退火炉的炉底辊、炉内输送带，在900℃以下氧化性气氛中保持结构稳定。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：余量；铬（Cr）：19.0~22.0；钼（Mo）：2.0~2.5；铝（Al）：1.0~1.5；钛（Ti）：0.4~0.8；铁（Fe）：≤3.0；碳（C）：≤0.08；硅（Si）：≤0.80；锰（Mn）：≤0.50；磷（P）：≤0.025；硫（S）：≤0.015；铜（Cu）：≤0.20

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥850MPa（典型值900MPa）；屈服强度：≥350MPa（典型值380MPa）；延伸率：≥30%（典型值35%）；硬度：HBW 200~260（典型值230）；冲击功（Akv）：≥60J

**高温力学性能（900℃典型值，以实际产品质保书为准）**：

抗拉强度：≥200MPa（典型值220MPa）；屈服强度：≥100MPa（典型值110MPa）；延伸率：≥25%（典型值30%）；持久强度（900℃/100h）：≥35MPa

**物理性能（典型值）**：

密度：8.28g/cm³；熔点：1350~1400℃；热导率：20℃时12.5W/(m·K)，900℃时28.0W/(m·K)；电阻率：20℃时1.15μΩ·m；线膨胀系数：20~100℃: 14.0×10⁻⁶/℃，20~900℃: 16.5×10⁻⁶/℃；弹性模量：20℃时200GPa，900℃时140GPa

**耐腐蚀/高温性能**：

抗氧化性：900℃×100h静态氧化增重率≤0.3g/m²·h；抗热疲劳性能：900℃⇌室温水淬循环≥500次无裂纹；耐硫化腐蚀：在含H₂S气氛中（900℃）腐蚀速率≤0.5mm/年

**产品规格范围**：

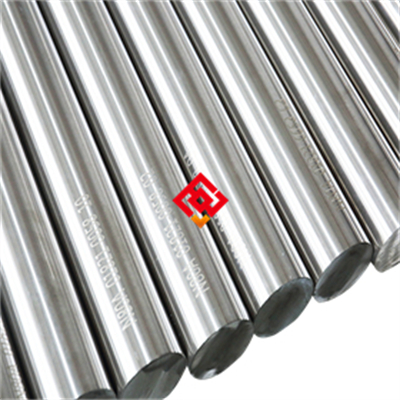

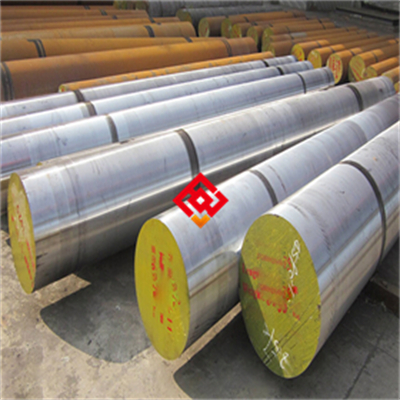

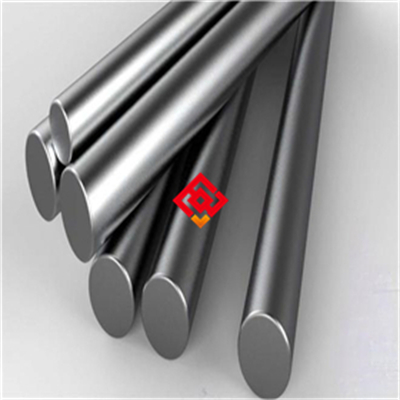

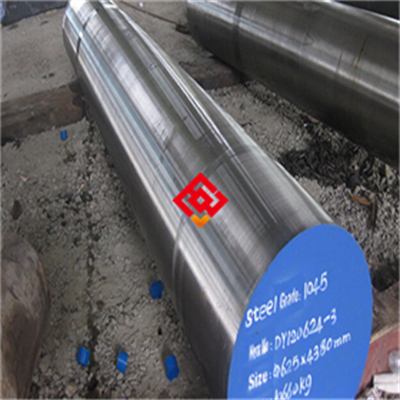

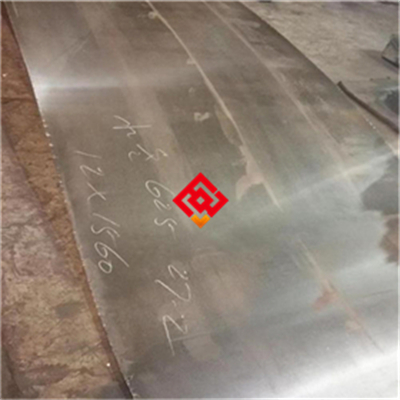

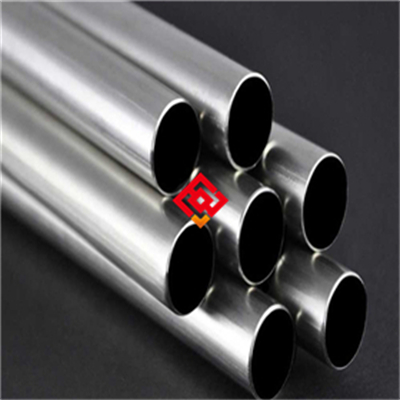

板材：厚度0.5mm~40mm，宽度500mm~2000mm，长度1000mm~6000mm；棒材：直径6mm~200mm，长度≤6000mm；管材：外径10mm~219mm，壁厚1mm~12mm，长度≤12000mm；锻件：按图纸定制，单件重量≤500kg；丝材：直径0.5mm~6mm，盘状交货

**交货状态**：

固溶处理态（1050~1100℃水冷），表面经酸洗钝化处理，表面粗糙度Ra≤3.2μm。可根据要求提供磨光或抛光表面。

**批次溯源码解读**：

编码规则示例：MJ-GH3039-202405-A0123-S-10.0×1500×3000

其中：MJ为上海墨钜缩写；GH3039为牌号；202405为生产年月（2024年5月）；A0123为炉号（对应VIM+ESR熔炼批次）；S为固溶热处理批号代码；10.0×1500×3000为板厚×宽×长（mm）。客户可通过编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果、尺寸检验等全部数据。

## 七、注意事项

第一，GH3039在700~850℃长期服役时，应控制冷却速度，避免在该温度区间停留过久导致γ'相粗化，降低高温强度。第二，该合金对含硫介质敏感，在含H₂S、SO₂等还原性硫气氛中长期使用时应进行耐腐蚀评估。第三，焊接后必须进行固溶处理（1050~1100℃水冷），以消除焊接应力并恢复组织均匀性，否则焊缝区域可能发生应力腐蚀开裂。第四，冷加工变形量超过15%时，应进行中间退火（1050℃×10~15分钟空冷），防止加工硬化导致开裂。第五，板材表面划伤深度超过0.1mm时，应进行打磨修复并重新酸洗钝化，否则划伤处将成为氧化和腐蚀的优先萌生点。第六，严禁在900℃以上超温使用，超过950℃时晶粒急剧粗化，力学性能显著下降。

## 八、存储与运输指南

**存储环境要求**：室内干燥仓库，温度范围-10℃~40℃，相对湿度上限60%。板材应平放在木质或橡胶垫材上，垫材高度不低于100mm，严禁直接接触地面。禁止与酸、碱、盐、重金属粉末及含氯化合物混存，防止腐蚀性气氛侵蚀表面。

**包装规范**：每张板材之间夹入中性防锈纸，外层包裹塑料薄膜并放入干燥剂（硅胶包），整体装入木箱或编织袋。木箱内壁衬垫泡沫板防止碰撞，编织袋外标注“防潮”“勿压”标识。对于出口产品，采用真空包装加密封金属箱。

**运输注意事项**：运输过程中必须用绑带固定，防止板材滑动碰撞。车辆必须有防雨篷布，严禁暴晒雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触板材表面，以免产生压痕或划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属钩直接钩挂板材边缘。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤6mm时采用激光切割（功率2~4kW，切割速度1~3m/min，辅助气体为氮气）；厚度6~20mm时采用等离子切割（电流100~300A，切割速度0.5~1.5m/min，氩气+氢气混合气体）；厚度＞20mm时采用带锯切割（锯条齿距4~6mm，线速度20~30m/min，冷却液为乳化液）。切割后切口必须用砂轮打磨去除热影响区氧化层，打磨深度至少0.5mm。禁止使用普通碳化硅砂轮片（应使用氧化铝或金刚石砂轮），防止硅元素污染导致后续焊接裂纹。

**焊接（适用时）**：

推荐焊接方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号：与母材同质的GH3039焊丝（直径1.6~3.2mm）或ERNiCrMo-3焊丝。焊接参数：TIG焊接电流80~180A，电弧电压12~16V，焊接速度80~150mm/min；层间温度控制在100℃以下。保护气体：99.99%纯氩，流量10~15L/min，背面保护氩气流量5~8L/min。焊后必须进行固溶处理（1050~1100℃×30分钟水冷）以消除焊接应力。注意事项：焊接前必须清除坡口及两侧20mm范围内的油污、氧化皮；禁止在强风环境下施焊；禁止使用含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1050~1100℃，保温时间按板厚每毫米1~2分钟计算（最短不少于10分钟），水冷或快速空冷。注意事项：加热速度不宜过快（建议≤200℃/h），防止热应力导致变形；装炉时板材之间保持至少20mm间距，确保气流均匀；禁止在加热过程中开炉门降温；禁止使用含硫或含氯的加热气氛。时效处理：GH3039一般不需时效，若客户指定，可进行800℃×8~16小时空冷时效，以析出少量γ'相进一步提高强度。详细操作曲线请向上海墨钜索取热处理工艺卡。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号GH3039或更高等级的GH4169、GH4099等镍基合金螺栓，避免使用普通不锈钢或碳钢连接件，防止高温下电偶腐蚀。密封垫片应选用不含卤素的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装后应对焊缝和热影响区进行酸洗钝化处理（20%HNO₃+5%HF混合液，60℃×30分钟），去除焊接氧化皮并恢复表面钝化膜。

**日常维护方法**：每运行500小时或每月（以先到为准）进行一次清洁，使用中性清洗剂（pH值6~8）或去离子水冲洗，禁止使用含氯、含氟的酸性清洗剂。清洁后用压缩空气吹干，检查表面有无氧化起皮、裂纹或变形。每季度进行一次表面氧化膜厚度检测（可用涡流测厚仪），若氧化膜厚度超过50μm应评估是否需要更换。

**常见故障及解决方法**：

故障一：表面点蚀。原因：局部氯离子浓度过高或表面钝化膜破坏。处理方法：清除点蚀区域至露出金属光泽，重新酸洗钝化，并排查介质中氯离子含量是否超标。

故障二：焊缝开裂。原因：焊接后未及时进行固溶处理，或焊接参数不当导致热应力过大。处理方法：清除裂纹区域，重新焊接并立即进行固溶处理，同时检查焊接参数是否符合推荐范围。

故障三：板材变形。原因：超温使用或冷却不均匀。处理方法：在固溶温度下进行热矫直（1100℃×10~15分钟，水冷），矫直后检查尺寸公差。若变形量超过板厚的10%，建议报废更换。

## 十一、安全警示与应急处理

**高温操作安全**：在900℃以上环境下操作时，操作人员必须佩戴耐高温手套（耐温≥1000℃）、防热辐射面罩（镀铝膜材质）和阻燃防护服。严禁在工件未冷却至200℃以下时徒手触碰。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑救金属火灾，防止高温下水分分解产生氢氧爆炸。

**切割加工安全**：进行等离子或激光切割时，操作人员必须佩戴遮光号≥10的防护面罩，防止弧光灼伤眼睛。切割区域必须配备排烟系统（风量≥2000m³/h），及时排出金属烟尘（主要为镍、铬氧化物）。切割现场周围3米内不得放置易燃物，火花隔离挡板高度不低于1.5米。

**产品损坏或腐蚀后的应急处理**：若发现板材出现裂纹或穿孔导致介质泄漏，应立即停机并隔离故障区域，切断介质源（关闭阀门或封堵管道）。人员需佩戴防腐蚀手套、护目镜和防护服（针对高温或腐蚀性介质）。泄漏介质若为酸性或碱性，应使用中和剂（碳酸氢钠或稀醋酸）收集处理，严禁直接冲入下水道。损坏的板材碎片及清理产生的废弃物应分类收集，按危险废物（HW类，代码HW17表面处理废物或HW49其他废物）进行标识、暂存，并交由有资质的危废处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择GH3039镍基高温合金板料时，应重点考虑以下因素：第一，应用场景匹配度——若使用温度长期超过900℃，建议考虑更高等级的GH4099或GH4169；若环境含硫或氯，应确认PREN值（耐点蚀当量，GH3039的PREN值约30）是否满足要求。第二，关键性能参数——高温持久强度（900℃/100h）应不低于35MPa，抗热疲劳寿命不低于500次，抗氧化增重率应小于0.3g/m²·h。第三，认证要求——航空发动机领域建议要求提供Nadcap认证或AS9100体系认证；化工领域若涉及湿硫化氢环境，应要求NACE MR0175/ISO 15156认证。第四，备品备件比例——建议首批采购时额外订购10~15%的备品，用于维修更换。建议客户在收货后核对上海墨钜原厂质保书上的炉号、牌号、尺寸与实物是否一致，并要求提供第三方检测报告（如SGS、BV）以验证高温力学性能和化学成分。

## 十四、价格标准

GH3039镍基高温合金板料的价格受型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：厚度0.5~3mm薄板：约350~450元/公斤；厚度4~20mm中板：约280~380元/公斤；厚度20~40mm厚板：约320~420元/公斤；棒材及管材：约300~400元/公斤；定制锻件：按实际重量加收30~50%加工费。批量折扣政策：单批采购≥5吨可享5~12%折扣；≥10吨可享12~18%折扣。小批量试样（≤50公斤）加价15~20%。如需附加双认证（如船级社认证+第三方检测），每项加收5~10%费用。具体报价请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏离、非金属夹杂物超标、内部裂纹等）导致失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接、热处理参数）。

**技术支持**：客户遇到技术问题，上海墨钜承诺24小时内提供远程指导（电话或视频）。如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可委托SGS、BV等权威第三方检测机构进行复检，常规检测项目（成分、室温力学、硬度、超声波探伤）费用由上海墨钜承担。客户指定特殊检测项目（如高温持久、蠕变、腐蚀试验）按成本价收取。

**备品保障**：产品停产后五年内，上海墨钜仍提供同品质替代材料或定制加工服务，确保客户设备维修备件供应不断档。

**售后响应**：质量问题反馈后2小时内给予回复，48小时内出具初步解决方案。紧急情况可启动绿色通道，优先处理。
