# GH3030镍基高温合金黑皮棒——耐800℃抗氧化、冷成形与焊接性优良

## 一、产品概述与适用范围

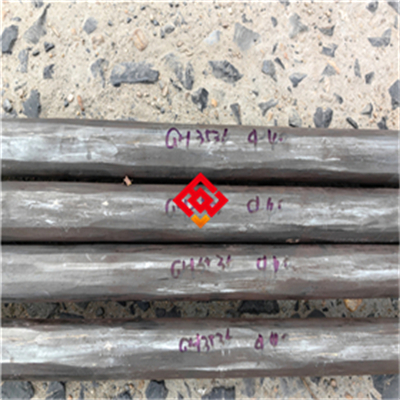

GH3030镍基高温合金（典型牌号：GH3030）属于镍基固溶强化型高温合金，主要适用于800℃以下长期服役的高温环境。该合金以镍为基体，通过铬、铝等元素形成稳定的固溶体与氧化保护膜，兼具优异的高温抗氧化性、良好的冷成形性能及可焊性。产品以黑皮棒形式供货，表面保留热加工氧化皮，适用于后续机械加工或直接使用。

核心优势：

1. 耐高温氧化：在800℃以下空气中长期使用，氧化增重率低，表面形成致密Cr₂O₃保护膜。

2. 冷成形性能优良：室温塑性好，可进行冷弯、冷冲、冷拉等加工，不易开裂。

3. 焊接性良好：可采用TIG、MIG、手工电弧焊等多种方法焊接，焊后无需强制热处理。

4. 组织稳定性高：在高温长期时效后仍保持奥氏体基体，无有害相析出倾向。

5. 适用温度范围宽：从低温至800℃均保持稳定的力学性能与抗氧化能力。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及精密锻造设备，严格执行ASTM B166、GB/T 14992等国内外标准，全流程工艺可追溯，确保每批次产品性能一致性与可靠性。

## 三、核心功能

1. **耐高温氧化功能**：在800℃空气中暴露100小时，氧化增重率低于0.1 g/m²·h，表面保护膜稳定不剥落。

2. **抗热疲劳性能**：在高温循环加热与冷却工况下，合金保持良好韧性，不易产生热疲劳裂纹。

3. **冷加工成形能力**：室温延伸率≥30%，可进行大变形量冷加工，适用于制造复杂形状部件。

4. **焊接接头性能**：焊接后接头强度不低于母材的90%，且焊缝区无热裂纹倾向，适用于薄板与厚壁构件。

5. **组织稳定性**：在800℃长期时效2000小时后，晶粒无明显粗化，无σ相或Laves相等有害相析出。

## 四、技术特点

### 合金设计思路

GH3030以镍为基体（Ni含量≥70%），添加约20%铬（Cr）形成固溶强化并提高抗氧化性，少量铝（Al）和钛（Ti）进一步稳定氧化膜。碳含量控制在≤0.12%，避免碳化物过度析出导致脆化。合金不含钴、钼等昂贵元素，性价比高。

### 冶炼工艺

采用真空感应熔炼（VIM）初炼，随后经电渣重熔（ESR）精炼，有效降低气体含量（氧、氮、氢）及非金属夹杂物，提高纯净度。铸锭经高温扩散退火后锻造开坯，确保成分均匀。

### 热处理制度

供货状态为热加工态（黑皮），用户可根据需求进行固溶处理：推荐固溶温度980~1020℃，保温时间按截面厚度每毫米1~2分钟计算，水冷或快速空冷。固溶后组织为单相奥氏体，晶粒度4~7级。

### 显微组织控制

通过控制终锻温度与冷却速率，避免晶粒粗大。固溶处理后组织为等轴奥氏体晶粒，晶界无连续析出相。用户如需细化晶粒，可进行冷变形后低温再结晶退火。

### 无损检测及质量保证

棒材逐支进行超声波探伤（UT），按GB/T 4162或ASTM E2375标准，检测等级满足A级或B级要求。表面及近表面缺陷采用涡流探伤（ET）或液体渗透检测（PT）辅助。每批次产品附带光谱分析报告，成分可追溯至炉号。

## 五、应用领域

- **航空发动机**：用于制造燃烧室部件、火焰筒、导向叶片等高温结构件。

- **工业炉窑**：热处理炉的炉辊、马弗罐、辐射管、料盘等耐热构件。

- **汽车工业**：涡轮增压器热端部件、排气歧管、密封垫片。

- **化工设备**：高温反应器内衬、换热器管束、催化剂载体。

- **能源行业**：燃气轮机燃烧室衬套、热交换器部件。

- **核电领域**：核反应堆高温管道支撑件及连接件（非核级应用）。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

- 镍 Ni：余量（≥70）

- 铬 Cr：19.0~22.0

- 铁 Fe：≤1.5

- 铝 Al：≤0.15

- 钛 Ti：≤0.15

- 碳 C：≤0.12

- 硅 Si：≤0.80

- 锰 Mn：≤0.70

- 磷 P：≤0.030

- 硫 S：≤0.020

### 力学性能（室温典型值，以实际质保书为准）

- 抗拉强度 Rm：≥680 MPa

- 屈服强度 Rp0.2：≥300 MPa

- 延伸率 A：≥30%

- 硬度 HBW：≤220

- 冲击功 Akv：≥60 J

高温力学性能（800℃典型值）：

- 抗拉强度 Rm：≥250 MPa

- 屈服强度 Rp0.2：≥150 MPa

- 延伸率 A：≥40%

### 物理性能（典型值，以实际质保书为准）

- 密度：8.4 g/cm³

- 熔点：1370~1420℃

- 热导率（20℃）：12.5 W/(m·K)；（800℃）：24.0 W/(m·K)

- 电阻率（20℃）：1.05 μΩ·m

- 线膨胀系数（20~800℃）：16.5×10⁻⁶ /K

- 弹性模量（20℃）：195 GPa

### 耐腐蚀/高温性能（典型值，以实际质保书为准）

- 800℃氧化增重率（100h）：≤0.08 g/m²·h

- 高温持久强度（800℃/100h）：≥80 MPa

- 临界点蚀温度（CPT）：不适用（非耐腐蚀合金，主要关注高温氧化）

- 导电率：约1.7% IACS（国际退火铜标准）

### 产品规格范围

- 黑皮棒直径：Φ20~Φ300 mm

- 长度：3000~6000 mm（可定制）

- 其他形态：可协商供应盘圆、锻件、环件

### 交货状态

热加工态（黑皮），表面保留热加工氧化皮，未经酸洗或磨光。如需固溶态或磨光表面，请提前说明。

### 批次溯源码解读

编码规则示例：MJ-GH3030-202506-ESR-012-H10-Φ50

各部分含义：

- MJ：上海墨钜公司代码

- GH3030：牌号

- 202506：生产年月（2025年6月）

- ESR：冶炼工艺（电渣重熔）

- 012：炉号

- H10：热处理批号（H表示热加工态，10为批次序号）

- Φ50：规格代码（直径50mm）

每批次产品附原厂质保书，可扫描二维码或登录官网输入批次号下载电子版。

## 七、注意事项

1. **长期服役温度限制**：避免在850℃以上长期使用，否则氧化膜增厚加速，且晶粒可能粗化。

2. **禁止接触含硫介质**：在高温下应避免与含硫、含铅、含锌气氛接触，防止晶间脆化。

3. **焊接后冷却要求**：焊接后建议自然冷却或缓冷，避免急冷导致应力集中；厚壁件焊后建议进行消除应力退火（850~900℃/1小时/空冷）。

4. **加工硬化倾向**：冷加工时变形量较大（超过15%）会引起明显加工硬化，建议中间退火（980℃/30分钟/水冷）以恢复塑性。

5. **表面划伤风险**：黑皮棒表面氧化皮较硬，搬运时避免与硬物碰撞，防止划伤基体；后续机械加工时注意去除表面氧化层。

6. **热处理敏感性**：固溶处理温度不宜超过1050℃，否则晶粒急剧长大，降低力学性能。

7. **禁止与其他合金混放**：储存时避免与铜合金、铝合金接触，防止电偶腐蚀。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：-10℃~40℃

- 相对湿度上限：≤70%

- 地面垫材：使用木质或橡胶垫板，禁止直接接触水泥地面

- 禁止混存物质：酸、碱、盐类化学品、重金属粉末、含硫化合物

### 包装规范

- 防潮防锈：每根棒材用塑料薄膜缠绕包裹，内置干燥剂（硅胶袋），外层用编织袋或木箱固定

- 捆扎要求：直径≤80mm的棒材可用钢带捆扎，直径>80mm的应单根独立包装

- 标识：外包装粘贴标签，注明牌号、规格、炉号、数量、生产日期

### 运输注意事项

- 固定方式：车厢内用木楔或绑带固定，防止滚动碰撞

- 防雨防暴晒：必须使用篷布遮盖，禁止露天运输

- 吊装要求：使用吊带或专用夹具，禁止钢丝绳直接接触棒材表面，防止压痕或划伤

- 禁止行为：禁止与腐蚀性物质同车运输；禁止抛掷、踩踏；禁止超载堆码

## 九、加工操作规范

### 切割

- 推荐方法：带锯（锯条齿距4~6 TPI，线速度15~25 m/min）；激光切割（功率≥2 kW，辅助气体为氮气或氩气）；水刀切割（磨料粒度80目，压力350~400 MPa）

- 切割后打磨：使用氧化铝或碳化硅砂轮片打磨端面毛刺，禁止使用普通砂轮片（含铁屑污染）

- 注意事项：切割时使用冷却液防止过热，切割面应平整无裂纹

- 禁止：禁止使用氧乙炔火焰切割（会导致局部过热氧化）

### 焊接（适用于结构件制造）

- 推荐焊接方法：TIG焊（钨极氩弧焊）、MIG焊（熔化极惰性气体保护焊）、手工电弧焊

- 填充金属牌号：推荐使用ERNiCr-3（如Inconel 82）或同牌号焊丝GH3030

- 焊接参数（TIG焊典型值）：焊接电流60~120 A（根据板厚），电压10~15 V，焊接速度80~120 mm/min

- 层间温度：≤100℃

- 保护气体：氩气纯度≥99.99%，流量10~15 L/min

- 焊后热处理：一般无需强制热处理；厚壁件（>20mm）或复杂结构建议进行消除应力退火（850℃/1小时/空冷）

- 注意事项：焊前清除表面氧化皮及油污，焊接区域应干燥

- 禁止：禁止使用含铅、含硫焊条；禁止在潮湿环境下焊接；禁止焊后急冷

### 热处理（用户自行固溶处理时）

- 固溶温度：980~1020℃

- 保温时间：按截面厚度每毫米1~2分钟计算（例如Φ50mm棒材保温50~100分钟）

- 冷却方式：水淬（快速冷却）或快速空冷（适用于薄壁件）

- 注意事项：加热时应缓慢升温（≤200℃/h），避免热应力；固溶后应及时冷却，防止敏化

- 禁止：禁止超过1050℃加热；禁止炉冷（会导致晶界析出碳化物）

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

- 推荐连接件材质：使用同牌号GH3030或更高级别（如GH3044、GH4169）的螺栓、螺母，避免异种金属接触导致电偶腐蚀

- 密封垫片选型：避免使用含卤素（如聚四氟乙烯PTFE在高温下分解）或含硫的垫片，推荐使用石墨垫片或陶瓷纤维垫片

- 安装后清洁：使用中性清洗剂（不含氯离子）清除表面油污，必要时进行酸洗钝化（酸洗液配方：10%硝酸+2%氢氟酸，温度40~50℃，时间10~20分钟），钝化后用去离子水冲洗干净

### 日常维护方法

- 清洁周期：根据使用环境，建议每3~6个月清洁一次

- 清洗剂类型：使用中性或弱碱性清洗剂（pH值6~8），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）

- 防锈/防氧化处理：若长期停用，可在表面涂抹防锈油（适用于低温环境）或覆盖防氧化涂层（高温环境）

### 常见故障及解决方法

1. **表面点蚀**：可能原因——接触含氯介质或酸雾。处理方法：清除腐蚀产物，用细砂纸打磨至露出金属光泽，重新酸洗钝化；检查环境介质，避免氯离子接触。

2. **焊缝开裂**：可能原因——焊接参数不当（电流过大、层间温度过高）或填充金属不匹配。处理方法：打磨裂纹处至无缺陷，选用同牌号焊丝重新焊接，控制层间温度≤100℃，焊后缓冷。

3. **变形**：可能原因——热处理或焊接时加热不均匀。处理方法：进行局部加热矫正（加热温度≤900℃），缓慢施力，避免过弯；后续加工时采用对称焊接或夹具固定。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴防护装备：耐高温手套（耐温≥300℃）、防护面罩（防热辐射）、阻燃工作服（如Nomex材质）

- 禁止触碰未冷却工件：热处理或焊接后工件温度高，需自然冷却至室温（或使用强制冷却后）方可接触

- 现场灭火器类型：配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（水遇高温熔体可能引发爆炸）

### 切割加工安全

- 防护面罩：激光切割或电弧焊时，使用自动变光面罩，遮光号建议10~13号

- 排烟系统：焊接或切割区域必须安装局部排烟装置，及时排出金属烟尘（含镍、铬氧化物）

- 火花隔离：切割区域周围设置防火毯或金属挡板，防止火花引燃易燃物

### 产品损坏或腐蚀后的应急处理

- 停机隔离：发现产品严重腐蚀或开裂时，立即停止设备运行，隔离受损部件，切断介质源（如高温气体、腐蚀性液体）

- 人员防护：处理腐蚀产物时，操作人员必须佩戴防酸手套、护目镜及防尘口罩，避免接触皮肤或吸入粉尘

- 泄漏介质中和收集：若涉及酸液泄漏，用碳酸氢钠（小苏打）或石灰中和，收集后按危险废物处理

- 废弃物分类：废弃金属屑、氧化皮、清洗废液属于HW类危险废物（代码HW17、HW34），须交由有资质单位处置，严禁随意倾倒

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确认使用温度是否在800℃以内，若长期超过850℃建议选用更高等级合金（如GH3044、GH4099）；若仅需抗氧化性，GH3030性价比高。

2. **关键性能参数**：关注室温抗拉强度（≥680 MPa）及800℃持久强度（≥80 MPa/100h），可要求提供高温性能检测报告。

3. **认证要求**：如用于航空或核电领域，需确认是否需提供NADCAP认证或船级社认证（如CCS、DNV），上海墨钜可配合提供。

4. **备品备件比例**：建议首次采购时多备10~15%的余量，用于试加工及后续更换；批量采购可协商长期协议。

5. **质保书核对**：到货后应核对质保书中的炉号、成分、力学性能是否与订单一致，要求提供第三方检测报告（如SGS、BV）以验证性能。

## 十四、价格标准

GH3030镍基高温合金黑皮棒价格受型号、规格尺寸、采购数量及附加技术要求影响，参考区间如下（人民币，含税）：

- 直径Φ20~Φ50 mm：约120~180元/公斤

- 直径Φ50~Φ100 mm：约100~150元/公斤

- 直径Φ100~Φ300 mm：约80~130元/公斤

- 批量折扣政策：采购量≥5吨可享5~12%折扣；≥10吨可享10~18%折扣

- 小批量试样加价规则：单批次采购量＜100公斤，价格上浮15~20%

- 附加服务费用：如需双认证（如航空+船级社）、第三方检测（SGS/BV）、定制热处理（固溶+时效），每项加收5~10%

具体报价请联系曾先生获取精确订单报价，我们将根据您的规格、数量及技术要求提供最优价格。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、成分偏差、内部裂纹）导致失效的，经第三方检测确认后，免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：接到技术咨询后24小时内远程指导（电话、微信、邮件）；如需现场服务，48小时内工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行性能复检，常规检测项目（成分、力学、硬度、探伤）费用由上海墨钜承担；非常规项目（如高温持久、晶粒度）费用双方协商。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户备件供应不中断。

- **售后响应**：质量问题投诉2小时内回复，48小时内出具初步处理方案，7个工作日内完成问题闭环。
