# GH5188钴基高温合金定制规格：耐1200℃抗氧化与高温抗热腐蚀性能

## 一、产品概述与适用范围

GH5188（对应美国牌号Haynes 188）属于钴基高温合金，是一种以钴为基体、通过固溶强化和碳化物强化相结合的高温合金材料。该合金主要适用于在1000℃至1200℃的高温氧化与热腐蚀环境下长期服役的部件，尤其适合燃气轮机、航空发动机、工业炉窑等高温结构件。其核心优势包括：一是耐1200℃高温抗氧化能力强，表面可形成致密氧化膜，有效阻止进一步氧化；二是高温抗热腐蚀性能优异，能够在含硫、含钒等腐蚀性气氛中保持稳定；三是高温强度高，在1000℃以上仍保持较高的抗拉和持久强度；四是良好的冷热加工性能，可制成板材、棒材、管材、锻件和丝材等多种规格；五是组织稳定性好，长期高温服役后不产生有害相析出。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）和电渣重熔炉（ESR），严格执行ASTM和GB标准，全流程工艺可追溯，确保每一批次GH5188合金的化学成分、力学性能和组织均匀性均满足设计要求。

## 三、核心功能

1. **耐1200℃高温氧化**：GH5188在1200℃空气中氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准），表面形成Cr₂O₃和Al₂O₃复合氧化膜，有效保护基体。

2. **抗高温热腐蚀**：在含硫、钒、钠等腐蚀性介质的环境中（如燃气轮机燃烧室），合金表现出优异的抗热腐蚀能力，腐蚀速率仅为镍基合金的1/3至1/5。

3. **高温强度保持**：在1000℃时，抗拉强度仍可达到200MPa以上（典型值，以实际产品质保书为准），持久强度在1000℃/100小时条件下不低于80MPa。

4. **良好冷热加工性**：合金在固溶状态下具有良好的塑性，可进行冷轧、冷拔和热锻，适合制造复杂形状部件。

5. **组织稳定性**：长期高温服役后，合金中碳化物（如M₆C和M₂₃C₆）分布均匀，无σ相或μ相有害相析出，保证性能不衰减。

## 四、技术特点

**合金设计思路**：GH5188以钴为基体，添加约22%铬（Cr）形成抗氧化和抗腐蚀的氧化膜，添加约22%镍（Ni）稳定奥氏体组织并提高塑性，加入约14%钨（W）和少量钼（Mo）实现固溶强化，同时控制碳含量（0.05-0.15%）以形成弥散分布的碳化物颗粒，进一步强化晶界。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，再经电渣重熔（ESR）精炼，有效去除杂质元素（如硫、氧、氮），提高合金纯净度，保证高温性能的稳定性。

**热处理制度**：标准热处理为固溶处理，温度控制在1175℃至1200℃，保温时间根据截面厚度确定（一般为每25mm厚度保温1小时），然后快速水淬或空冷，以获得单相奥氏体组织。如需时效处理，可在760℃至980℃范围内进行，但通常GH5188以固溶状态供货。

**显微组织控制**：固溶态组织为均匀的奥氏体晶粒，晶粒度控制在4-7级（ASTM标准）。碳化物以M₆C为主，沿晶界和晶内弥散分布，有效阻止晶界滑移。通过严格控制钨和碳含量，避免δ相或Laves相析出。

**无损检测及质量保证**：每批次产品均进行超声波探伤（UT）检测内部缺陷，表面采用液体渗透检测（PT）检查裂纹和孔洞。化学成分采用光谱分析（OES）或电感耦合等离子体发射光谱（ICP-OES）验证，力学性能通过拉伸试验和硬度测试确认。所有检测数据均记录在批次档案中，可追溯至原始炉号。

## 五、应用领域

1. **航空发动机**：用于燃烧室火焰筒、导向叶片、涡轮后框架等高温部件，承受1200℃热气流冲击。

2. **燃气轮机**：制造燃烧室衬套、过渡段、喷嘴等，抵抗含硫燃料燃烧产生的热腐蚀。

3. **工业炉窑**：用于热处理炉的辐射管、马弗罐、炉底板等，长期在1000-1200℃氧化气氛下工作。

4. **石油化工**：用于催化裂化装置中的高温管道、转化炉管，承受高温和腐蚀性介质。

5. **核电设备**：用于高温气冷堆中的某些结构件，要求耐高温和抗辐照。

6. **汽车工业**：用于高性能发动机的排气歧管、涡轮增压器壳体，要求耐高温和抗热疲劳。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳（C）：0.05-0.15；铬（Cr）：20.0-24.0；镍（Ni）：20.0-24.0；钴（Co）：余量；钨（W）：13.0-15.0；钼（Mo）：≤0.5；铁（Fe）：≤3.0；锰（Mn）：≤1.25；硅（Si）：0.20-0.50；磷（P）：≤0.015；硫（S）：≤0.015；硼（B）：≤0.015；镧（La）：0.02-0.12。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥860MPa；屈服强度（Rp0.2）：≥380MPa；延伸率（A）：≥30%；硬度（HB）：≤280；冲击功（KV）：≥60J。

**高温力学性能（1000℃典型值，以实际产品质保书为准）**：

抗拉强度：≥200MPa；持久强度（1000℃/100h）：≥80MPa。

**物理性能**：

密度：9.13g/cm³；熔点：1310-1360℃；热导率（1000℃）：约28W/(m·K)；电阻率（室温）：约1.0μΩ·m；线膨胀系数（20-1000℃）：约16.5×10⁻⁶/K；弹性模量（室温）：约220GPa。

**耐腐蚀/高温性能**：

抗氧化增重率（1200℃/100h）：≤0.1mg/cm²·h（典型值）；高温持久强度（1000℃/100h）：≥80MPa；热腐蚀速率（含硫气氛/900℃）：≤0.5mm/年（典型值）。

**产品规格范围**：

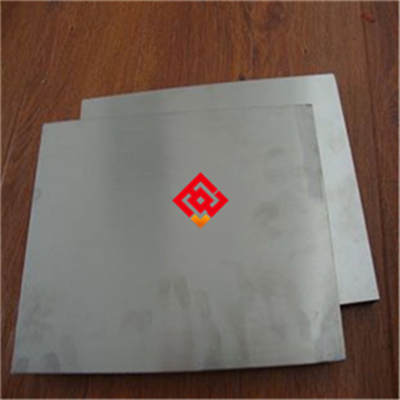

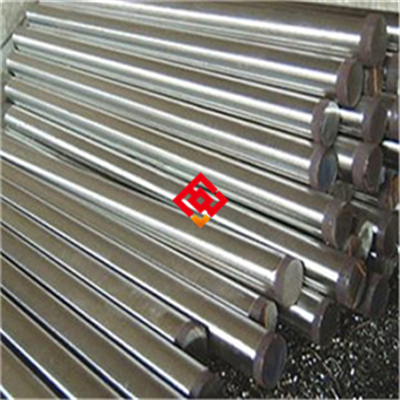

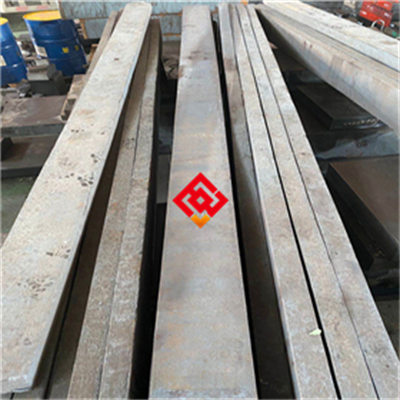

板材：厚度0.5-50mm，宽度1000-2000mm；棒材：直径5-300mm；管材：外径10-200mm，壁厚1-20mm；锻件：根据客户图纸定制；丝材：直径0.1-5mm。

**交货状态**：

固溶态（1175-1200℃水淬或空冷），表面可进行酸洗、磨光或车光处理，具体按客户要求。

**批次溯源码解读**：

编码规则为：MJ-GH5188-年月-炉号-热处理批号-规格代码。例如：MJ-GH5188-202503-01234-HT01-PL10，其中MJ代表上海墨钜，GH5188为牌号，202503为生产年月，01234为炉号，HT01为热处理批号，PL10代表板厚10mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告和尺寸检验结果。

## 七、注意事项

1. **避免长期服役的温度区间**：GH5188在650-850℃长期服役时，可能析出少量σ相（一种有害的金属间化合物），导致韧性下降。建议在1000℃以上或低于650℃使用，如需在中间温度区间服役，请与上海墨钜技术团队沟通优化热处理工艺。

2. **禁止接触的介质**：该合金在高温下应避免与含铅、含锌的熔融金属接触，否则可能发生液态金属脆化。同时，在还原性气氛（如含大量氢气的环境）中，氧化膜可能被还原，降低抗氧化能力。

3. **焊接后必须热处理**：焊接后应在1175-1200℃进行固溶处理，以消除焊接应力和恢复组织均匀性。若无法进行固溶处理，至少应进行去应力退火（980-1050℃），否则焊缝区域可能因应力集中而开裂。

4. **加工硬化后的中间退火要求**：冷加工（如冷轧、冷拔）后，若变形量超过15%，必须进行中间退火（1175-1200℃，保温10-30分钟），否则继续加工可能导致开裂。退火后需快速冷却以保持固溶状态。

5. **表面划伤的风险**：GH5188在高温服役时，表面划伤或凹坑可能成为氧化膜的薄弱点，加速局部氧化。因此，在搬运和加工过程中应避免表面划伤，必要时对表面进行抛光或酸洗处理。

## 八、存储与运输指南

**存储环境要求**：储存温度应维持在-20℃至50℃，相对湿度上限为60%。材料应放置在木质或塑料垫板上，禁止直接接触地面。严禁与酸、碱、重金属粉末（如铜粉、铁粉）等腐蚀性物质混存，以防发生电化学腐蚀或污染。

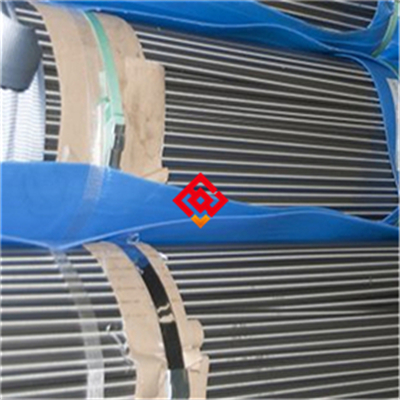

**包装规范**：小尺寸产品（丝材、棒材）采用塑料薄膜包裹，内置干燥剂（硅胶或分子筛），外层用编织袋或木箱加固。大尺寸产品（板材、管材、锻件）表面涂覆防锈油，包裹防潮纸，再以塑料薄膜密封，最后用钢带或木箱固定。包装外标签需清晰标注牌号、规格、批号和重量。

**运输注意事项**：运输过程中应使用绳索或绑带固定，防止滑动碰撞。车辆需配备防雨篷布，避免暴晒和雨淋。吊装时禁止使用钢丝绳直接接触产品表面，应使用尼龙吊带或加装橡胶护套，防止划伤。严禁抛掷或踩踏包装箱。

**禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（即使有包装）；禁止踩踏或抛掷产品；禁止在包装上堆放重物。

## 九、加工操作规范

**切割**：

推荐方法：厚度小于20mm时，可采用激光切割（功率2-4kW，速度0.5-2m/min）或等离子切割（电流100-300A，速度0.3-1m/min）；厚度大于20mm时，推荐带锯切割（线速度15-30m/min，进给量0.05-0.15mm/齿）或水刀切割（压力350-400MPa，磨料石榴石80目）。切割后，切割面需用砂轮打磨去除热影响区（深度不小于1mm），打磨后表面粗糙度Ra≤3.2μm。注意事项：禁止使用普通碳钢砂轮片，应使用专用不锈钢或高温合金砂轮片，防止铁污染。禁止使用氧乙炔火焰切割，因高温会导致局部组织劣化。

**焊接（如适用）**：

推荐方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属应选用同材质焊丝（如GH5188焊丝）或匹配的钴基焊丝（如Haynes 188焊丝）。焊接参数：TIG焊电流80-200A，电压12-18V，焊接速度80-150mm/min；MIG焊电流150-300A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.99%），流量10-20L/min。焊后必须进行固溶处理（1175-1200℃，保温时间根据厚度确定，水淬或空冷）。注意事项：禁止在未清洁的表面上焊接，焊前需用丙酮或酒精去除油污和氧化皮。禁止使用含氯的清洗剂。禁止在强制通风条件下焊接（保护气体被吹散）。

**热处理**：

固溶温度：1175-1200℃；保温时间：每25mm厚度保温1小时（至少30分钟）；冷却方式：水淬或快速空冷（厚度小于10mm可空冷，大于10mm推荐水淬）。时效处理（如需）：760-980℃，保温4-16小时，空冷。注意事项：加热炉内气氛应为中性或微氧化性，避免还原性气氛导致脱碳。禁止在含硫气氛中加热。禁止在炉冷或慢冷条件下处理，否则会析出碳化物降低性能。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）应选用同材质（GH5188）或更高级别的钴基合金，避免使用普通不锈钢或碳钢，否则高温下会产生电化学腐蚀或膨胀不匹配。密封垫片应选用无卤素材料（如石墨垫片或陶瓷纤维垫片），避免含氯、含氟垫片在高温下释放腐蚀性气体。安装完成后，应对接触区域进行酸洗钝化处理（使用硝酸-氢氟酸混合液），去除表面氧化皮和污染物，恢复耐腐蚀性能。

**日常维护方法**：清洁周期建议每3个月或根据工况调整，使用中性清洗剂（pH 6-8）或去离子水，禁止使用含氯、含酸、含碱的清洗剂。清洁后用压缩空气吹干或烘干。对于长期停用的设备，表面应涂覆防锈油或封存蜡，并密封包装。

**常见故障及解决方法**：

1. **表面点蚀**：若在高温服役后出现点蚀坑，可能是局部氧化膜破裂或表面污染（如含硫沉积物）。处理方法：清除沉积物，用细砂纸（400目以上）打磨点蚀区域，重新进行酸洗钝化处理。若点蚀深度超过0.5mm，应更换部件。

2. **焊缝开裂**：多因焊后未进行固溶处理或焊接参数不当导致。处理方法：清除裂纹区域（至少延伸至裂纹两端各10mm），重新焊接并立即进行固溶处理。若开裂严重，需整体更换。

3. **变形**：高温长期服役后可能出现蠕变变形。处理方法：若变形量在设计允许范围内，可继续使用；若超出允许范围（如变形超过2%），应更换部件。可通过优化支撑结构或降低服役温度来延缓变形。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）和阻燃服。禁止触碰未冷却的工件（表面温度可能超过1000℃），应在工件冷却至室温后方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能引发爆炸或剧烈蒸汽喷溅。

**切割加工安全**：操作人员必须佩戴防护面罩（激光切割用遮光号≥5，等离子切割用遮光号≥11），并确保排烟系统正常运行，及时排出金属烟尘和有害气体。切割区域应设置火花隔离屏障，防止引燃周围可燃物。严禁在无防护条件下目视切割弧光。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀或高温失效导致介质泄漏（如燃气、腐蚀性气体），应立即停机并隔离泄漏区域。切断介质源，打开通风系统。人员必须穿戴防化服和空气呼吸器（SCBA）进入现场。泄漏的介质应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器中。废弃物应按危险废物（HW类）分类，委托有资质的单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH5188钴基高温合金时，建议客户从以下角度评估匹配度：首先，确认应用场景的温度范围（1000-1200℃）和介质环境（氧化性或热腐蚀性），确保合金的抗氧化和抗腐蚀性能达标。其次，关注关键性能参数，如PREN值（点蚀当量，GH5188的PREN约为35-40，典型值）用于耐腐蚀评估，高温持久强度（1000℃/100h≥80MPa）用于承重部件设计，以及硬度（HB≤280）用于耐磨要求。第三，根据行业认证要求选择产品，如航空领域需提供AMS标准质保书，石化领域需NACE MR0175认证，船用需船级社认证（如DNV、Lloyd‘s）。第四，建议备品备件比例为10-20%，以应对紧急更换需求。最后，务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能，确保产品符合技术协议。

## 十四、价格标准

GH5188钴基高温合金的参考价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求而定。一般情况下，板材和棒材的参考价格为每公斤350-600元（人民币），管材和锻件因加工难度较高，价格在每公斤500-800元，丝材因拉拔工艺复杂，价格在每公斤600-1000元。批量折扣政策：采购量≥5吨，可享受5-12%的折扣（具体折扣率根据牌号和规格协商）。小批量试样（≤50kg）加价规则：通常上浮15-20%，以覆盖分条和检测成本。如需双认证（如AMS+船级社）、第三方检测（SGS/BV）或定制热处理，价格将相应上浮。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。若因材料内在质量缺陷（如成分偏差、内部裂纹、夹杂物等）导致产品失效，上海墨钜将免费更换或退款，但不包括因使用不当或超范围服役造成的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：上海墨钜提供24小时内远程技术指导（电话或视频）。如需现场服务，工程师将在48小时内抵达客户现场（限中国大陆地区）。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、拉伸、硬度、超声波探伤）费用由上海墨钜承担。非常规检测（如高温持久、蠕变、腐蚀试验）需另行协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户备件供应不断档。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。我们承诺以最快的速度解决客户问题。
