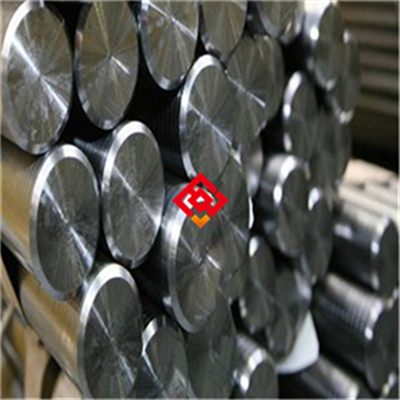

GH3652镍基高温合金黑皮棒GH3652高温组织稳定抗蠕变疲劳性能好

# GH3652镍基高温合金黑皮棒：高温组织稳定，抗蠕变疲劳性能优异

## 一、产品概述与适用范围

GH3652是一种以镍为基体、通过多种强化元素协同作用形成的沉淀硬化型高温合金，属于我国自主研发的镍基高温合金系列。该合金在650℃至950℃的宽温度范围内具有优异的高温强度、良好的组织稳定性以及突出的抗蠕变与抗疲劳性能，特别适用于长期承受高温、高应力及复杂循环载荷的工况环境。GH3652黑皮棒即采用热轧或锻造后未经表面精加工的状态交货，保留原始氧化皮，适合后续机械加工或再锻造的客户需求。

**核心优势：**

1. **高温组织稳定性优异**：在长期高温服役过程中，γ′强化相（镍基合金中主要的沉淀强化相，以Ni₃(Al,Ti)为代表）粗化速率低，组织演变缓慢，确保材料性能持久可靠。

2. **抗蠕变与抗疲劳性能突出**：在900℃/100MPa条件下，持久寿命可达数百小时，且低周疲劳寿命优于同类合金。

3. **良好的抗氧化与抗热腐蚀能力**：表面可形成致密的Cr₂O₃和Al₂O₃复合氧化膜，在含硫、含氧气氛中表现稳定。

4. **宽泛的加工适应性**：黑皮棒可直接用于锻造、轧制或机械加工，表面状态适合高温加热工序。

5. **批次性能一致性高**：采用严格的冶炼与热处理工艺控制，每批产品均经过力学与组织检验。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等核心装备，能够实现从原材料到成品的全流程工艺可追溯。公司严格执行ASTM、GB/T、HB等国内外标准，产品广泛应用于航空航天、能源动力、石油化工及核工业等高端领域。

## 三、核心功能

1. **耐高温氧化功能**：在900℃空气中连续暴露100小时后，氧化增重率低于0.05 mg/cm²，表面氧化膜完整不剥落，有效保护基体。

2. **抗高温蠕变功能**：在850℃/200MPa条件下，稳态蠕变速率低于1×10⁻⁶ h⁻¹，持久延伸率保持在5%以上，满足高温承力部件设计需求。

3. **抗疲劳循环功能**：在700℃、应变幅0.6%条件下，低周疲劳寿命可达5000周次以上，适用于涡轮盘、叶片等承受交变热应力的部件。

4. **组织稳定性功能**：经800℃/2000小时长期时效后，γ′相尺寸从初始的0.3μm仅长大至约0.5μm，无有害TCP相（拓扑密排相，如σ相、μ相、Laves相）析出，保证材料长期服役可靠性。

## 四、技术特点

**合金设计思路**：GH3652采用Ni-Cr-Co-W-Mo-Al-Ti多元合金化体系。其中Cr和Al提供抗氧化能力，W和Mo通过固溶强化提高基体强度，Al和Ti形成γ′沉淀相（Ni₃(Al,Ti)）提供高温强化，Co降低层错能并改善抗蠕变性能，微量B和Zr强化晶界，抑制沿晶断裂。

**冶炼工艺**：采用真空感应熔炼（VIM）制备母合金，再经电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，有效降低气体含量（O≤15ppm，N≤30ppm）和非金属夹杂物级别（A、B、C、D类夹杂物均≤1.0级）。

**热处理制度**：标准热处理为：固溶处理1080℃±10℃，保温2小时，水冷；随后进行时效处理：第一次时效850℃±5℃，保温4小时，空冷；第二次时效760℃±5℃，保温16小时，空冷。此制度使γ′相体积分数达到约45%，晶粒度控制在4-6级。

**显微组织控制**：通过控制固溶温度与冷却速率，使晶粒尺寸均匀，避免出现混晶。δ相（Ni₃Nb型正交相）含量控制在1%以下，防止降低塑性和韧性。晶界碳化物呈不连续链状分布，提高抗蠕变性能。

**无损检测及质量保证**：每支黑皮棒均进行超声波探伤（UT），按GB/T 4162或ASTM E2375标准，缺陷当量直径≤1.0mm。同时进行液体渗透检测（PT）检查表面裂纹。光谱分析仪对每批产品进行化学成分复核，确保符合标准要求。

## 五、应用领域

- **航空航天领域**：用于制造涡轮盘、叶片、燃烧室支撑环等高温热端部件，承受燃气冲刷与高转速离心力。

- **能源动力领域**：应用于燃气轮机转子、导向叶片及高温螺栓，在650-850℃区间长期运行。

- **石油化工领域**：用于乙烯裂解炉管、转化炉管支撑件及高温阀门，抵抗含硫、含氯腐蚀介质。

- **核工业领域**：用于核反应堆堆内构件及控制棒驱动机构，在高温辐照环境下保持力学性能。

- **冶金工业领域**：用于连续退火炉辊、热处理料盘及高温夹具，承受反复加热冷却循环。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：**

- 镍 Ni：余量（约52-58%）

- 铬 Cr：20.0-23.0

- 钴 Co：10.0-15.0

- 钨 W：2.0-4.0

- 钼 Mo：1.5-3.0

- 铝 Al：1.0-1.8

- 钛 Ti：1.5-2.5

- 碳 C：≤0.08

- 硼 B：≤0.005

- 锆 Zr：≤0.05

- 铁 Fe：≤2.0

- 硅 Si：≤0.50

- 锰 Mn：≤0.50

- 磷 P：≤0.015

- 硫 S：≤0.010

**力学性能（室温典型值，以实际产品质保书为准）：**

- 抗拉强度σb：≥1000 MPa

- 屈服强度σ0.2：≥700 MPa

- 延伸率δ5：≥15%

- 断面收缩率ψ：≥20%

- 布氏硬度HB：320-380

**高温力学性能（850℃典型值）：**

- 抗拉强度σb：≥550 MPa

- 屈服强度σ0.2：≥450 MPa

- 延伸率δ5：≥12%

- 持久寿命（850℃/200MPa）：≥200小时

**物理性能（典型值）：**

- 密度：8.25 g/cm³

- 熔点：1310-1360℃

- 热导率（20℃）：11.5 W/(m·K)；（800℃）：22.0 W/(m·K)

- 电阻率（20℃）：1.25 μΩ·m

- 线膨胀系数（20-800℃）：16.8×10⁻⁶ /K

- 弹性模量（20℃）：210 GPa；（800℃）：160 GPa

**耐腐蚀/高温性能：**

- 抗氧化性：900℃空气中100小时氧化增重≤0.05 mg/cm²

- 抗热腐蚀性：在含0.5%SO₂的空气中，900℃/100小时腐蚀深度≤0.05mm

- 高温持久强度：850℃/100小时持久强度≥180 MPa

**产品规格范围：**

- 黑皮棒直径：Φ20mm - Φ300mm（热轧或锻造态）

- 长度：2000mm - 6000mm（定尺或倍尺交货）

- 可定制非标直径与长度，最小起订量视规格而定

**交货状态：**

黑皮棒以热轧或锻造状态交货，表面保留热加工氧化皮，无磨光或车光处理。可根据客户要求进行粗车或剥皮加工。

**批次溯源码解读：**

每支产品均喷印批次溯源码，编码规则为：MJ-GH3652-年月-炉号-热处理批号-规格代码

例如：MJ-GH3652-202503-A1234-HT01-D100

其中“MJ”代表上海墨钜，“GH3652”为牌号，“202503”为生产年月，“A1234”为炉号，“HT01”为热处理批号，“D100”代表直径100mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验结果。

## 七、注意事项

1. **避免在650-750℃区间长期服役**：该温度区间为γ′相粗化加速区，长期停留会导致强度下降，设计时应尽量避开或缩短在此温度范围的累积时间。

2. **严禁接触含铅、含硫、含锌等低熔点金属介质**：在高温下，这些元素会沿晶界渗入，导致脆性开裂（即液态金属脆化，LME）。

3. **焊接后必须进行焊后热处理**：若需焊接，焊后应在850℃进行去应力退火，保温2小时，空冷，否则焊缝区易产生热裂纹。

4. **加工硬化倾向显著**：冷加工变形量超过15%时，应进行中间退火（1080℃/30分钟，空冷），避免产生应力开裂。

5. **表面划伤与磕碰需避免**：黑皮棒表面氧化皮虽有保护作用，但深划伤会暴露新鲜金属，在后续加热中易形成局部氧化坑，影响最终使用性能。

6. **热处理时升温速率不宜过快**：建议控制升温速率≤200℃/小时，防止因热应力导致工件变形或开裂。

## 八、存储与运输指南

**存储环境要求：**

- 存储温度：-10℃至40℃

- 相对湿度：≤60%

- 地面垫材：必须使用木质或橡胶垫板，严禁直接接触混凝土地面

- 禁止混存物质：酸、碱、盐类化学品、重金属粉末、活性金属（如铝粉、镁粉）及有机溶剂

**包装规范：**

- 黑皮棒采用防潮防锈包装：内层用塑料薄膜缠绕，内置干燥剂（硅胶包，每立方米不少于5包），外层用编织袋或木箱固定

- 单支长度大于3米时，需用木箱或钢架支撑，防止弯曲变形

- 每捆（箱）附有产品标签，标注牌号、规格、炉号、重量及生产日期

**运输注意事项：**

- 运输过程中必须做好防雨、防暴晒措施，使用防水篷布覆盖

- 棒材之间需用软质衬垫隔离，避免相互磕碰

- 吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触产品表面，防止勒伤

- 严禁与腐蚀性物质混装运输

**明确禁止行为：**

- 禁止露天存放，即使短期存放也不允许

- 禁止与酸、碱、盐类物质混放，包括实验室废液、工业盐等

- 禁止踩踏、抛掷产品，黑皮棒虽有一定强度，但冲击可能导致局部应力集中

- 禁止使用铁锤直接敲击产品，必须使用铜锤或尼龙锤

## 九、加工操作规范

**切割：**

- 推荐方法：带锯切割（齿距4-6齿/英寸，线速度20-30m/min），或激光切割（功率≥4kW，辅助气体为氮气或氩气），大直径棒材（≥150mm）可采用水刀切割

- 切割后需用锉刀或砂轮机去除毛刺和熔渣，打磨区域应光滑过渡

- 禁止使用普通碳化硅砂轮片，因其可能污染合金表面，推荐使用氧化铝或金刚石砂轮

- 注意事项：切割过程中应持续冷却，防止过热导致局部组织变化

**焊接（如适用）：**

- 推荐焊接方法：钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）

- 填充金属牌号：推荐使用与母材同成分的焊丝，或选用HGH3652专用焊丝

- 焊接参数：电流80-150A（根据板厚），电压12-18V，焊接速度80-120mm/min

- 层间温度：控制在100℃以下，防止过热

- 保护气体：氩气（纯度≥99.99%），流量10-15L/min，背面需同步保护

- 焊后热处理：必须在焊后24小时内进行去应力退火（850℃/2小时，空冷）

- 注意事项：焊前需将焊接区域打磨至金属光泽，去除氧化皮；禁止使用含硫、含氯的清洗剂

- 详细操作示意图及参数表请向上海墨钜索取说明书

**热处理：**

- 固溶温度：1080℃±10℃，保温时间按截面厚度计算（每25mm保温1小时），水冷（水温≤40℃）

- 第一次时效：850℃±5℃，保温4小时，空冷

- 第二次时效：760℃±5℃，保温16小时，空冷

- 注意事项：固溶后水冷必须迅速，转移时间不超过30秒；禁止炉冷或缓冷，否则会析出有害相

- 禁止：禁止在固溶温度下长时间保温（超过3小时），否则晶粒会异常长大

- 详细操作示意图及参数表请向上海墨钜索取说明书

## 十、安装与维护建议

**安装要点：**

- 连接件材质：推荐使用同牌号GH3652或更高级别的高温合金（如GH4169、GH4099），避免使用普通不锈钢或碳钢，防止高温下电化学腐蚀

- 密封垫片选型：必须使用不含卤素（氯、氟、溴）的垫片，推荐石墨垫片或陶瓷纤维垫片，避免使用聚四氟乙烯（PTFE）垫片，因其在高温下会释放腐蚀性气体

- 安装后处理：安装完成后，应对连接区域进行酸洗钝化处理（酸洗液配方：硝酸20%+氢氟酸5%+水75%，温度50-60℃，时间15-20分钟），然后用水彻底冲洗并干燥

**日常维护方法：**

- 清洁周期：在常规环境下每3个月进行一次清洁，在腐蚀性环境中每月一次

- 清洗剂类型：使用中性清洗剂（pH值6-8）或不含氯的有机溶剂（如异丙醇），严禁使用盐酸、硫酸等强酸或含氯清洗剂

- 防锈/防氧化处理：若需长期停用，可在表面涂覆高温防锈油（耐温≥200℃），或用防锈纸包裹

**常见故障及解决方法：**

1. **表面点蚀**：若发现表面出现针尖状小孔，多为氯离子或硫化物腐蚀所致。处理方法：用砂纸打磨至光亮，重新进行酸洗钝化，并排查环境中的腐蚀介质来源。

2. **焊缝开裂**：若焊缝区域出现微裂纹，多为焊接工艺不当或未进行焊后热处理。处理方法：打磨去除裂纹，重新焊接并严格执行焊后热处理，同时检查保护气体纯度。

3. **变形**：若部件在高温服役后出现弯曲或扭曲，多为应力释放不均导致。处理方法：在热处理前增加去应力退火工序，或调整安装时的预紧力。严重变形需更换部件。

## 十一、安全警示与应急处理

**高温操作安全：**

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（防热辐射）、阻燃工作服（如Nomex材质）

- 禁止触碰未冷却工件：热处理后工件表面温度可达1000℃以上，必须冷却至室温（或低于50℃）后方可接触

- 现场灭火器类型：必须配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火，因为水遇高温合金会产生氢爆风险

**切割加工安全：**

- 防护面罩：使用激光或等离子切割时，面罩遮光号应达到DIN 5以上；带锯切割时佩戴透明护目镜

- 排烟系统：切割过程中会产生金属烟雾（含镍、铬氧化物），必须开启排烟装置，操作人员佩戴防尘口罩（N95以上级别）

- 火花隔离：切割区域周围2米内不得放置可燃物，地面铺设阻燃毯

**产品损坏或腐蚀后的应急处理：**

1. **停机隔离**：发现部件损坏或腐蚀后，立即停止设备运行，隔离故障区域

2. **切断介质源**：若涉及高温气体或腐蚀性流体，迅速关闭阀门，切断介质来源

3. **人员防护**：处理人员需佩戴耐酸手套、护目镜及防护围裙，防止接触泄漏介质

4. **泄漏介质中和与收集**：若为酸性介质，用碳酸氢钠粉末或石灰水中和；若为碱性介质，用稀醋酸中和。中和后收集至专用容器，标注废弃物类别

5. **废弃物处置**：含镍、铬、钴的固体废弃物属于危险废物（HW类），需交由有资质的危废处理公司处置，严禁随意丢弃或填埋

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH3652镍基高温合金黑皮棒时，建议从以下维度进行综合评估：

1. **应用场景匹配度**：确认服役温度是否在650-950℃范围内，若低于600℃，可考虑成本更低的铁基高温合金；若超过1000℃，需升级为单晶或定向凝固合金。

2. **关键性能参数**：重点关注高温持久强度（850℃/200MPa条件下的持久寿命）、γ′相体积分数（典型值40-45%）、晶粒度级别（4-6级）。对于抗疲劳场景，需额外关注低周疲劳寿命数据。

3. **认证要求**：若用于航空或核工业，需确认产品是否通过相关认证（如AS9100、NQA-1、船级社认证等）。上海墨钜可提供原厂质保书及符合性声明。

4. **备品备件比例**：建议首次采购时按实际需求量的10-15%增加备品，用于试加工和备件更换。黑皮棒因表面状态特殊，加工损耗率约3-5%。

5. **核实质保书与检测报告**：强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。第三方检测费用通常由上海墨钜承担（常规项目）。

## 十四、价格标准

GH3652镍基高温合金黑皮棒的价格受多种因素影响，包括产品牌号、规格尺寸、采购数量及附加技术要求。以下为参考价格区间（含税，以人民币计）：

- 直径Φ20-50mm：约280-350元/公斤

- 直径Φ50-100mm：约260-320元/公斤

- 直径Φ100-200mm：约300-380元/公斤（大规格锻造比小，成本略高）

- 直径Φ200-300mm：约350-450元/公斤（需定制锻造）

**批量折扣政策：**

- 采购量≥5吨：可享受5-12%折扣，具体比例根据规格与付款方式协商

- 采购量≥10吨：可享受12-18%折扣，并可优先排产

**小批量试样加价规则：**

- 单批次采购量＜500公斤：价格上浮15-20%

- 单批次采购量＜100公斤：价格上浮20-30%（需加收模具或调机费）

**附加费用：**

- 双认证（如同时要求GB与ASTM标准）：加收5-8%

- 第三方检测（SGS/BV）：常规项目免费，加急或特殊项目按实际报价

- 定制热处理（非标准制度）：加收10-15%

提示：以上价格为参考范围，具体报价请联系曾先生（业务电话021-67898711，私人电话13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款。质保范围不包括因客户使用不当（如超温、超压、介质不兼容）导致的失效。

**技术资料**：随货提供以下文件：

- 中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）

- 产品说明书（含技术参数与使用指南）

- 材料安全数据表（MSDS，符合GB/T 16483标准）

- 推荐加工工艺规程（含热处理制度、焊接参数、切割参数）

**技术支持**：

- 远程指导：工作日24小时内响应，通过电话、邮件或视频会议提供技术解答

- 现场服务：如需要工程师到场，48小时内抵达客户现场（国内范围），差旅费由客户承担，技术服务费免费

**检测服务**：可安排SGS、BV等权威第三方检测机构进行性能验证。常规检测项目（化学成分、室温力学、硬度、超声波探伤）费用由上海墨钜承担。特殊项目（如高温持久、蠕变、腐蚀试验）费用按实际报价，但可享受成本价优惠。

**备品保障**：若该牌号产品因技术升级或标准更新而停产，上海墨钜承诺在停产后五年内仍提供同质替代材料或定制加工服务，确保客户备件供应不中断。

**售后响应**：对于客户反馈的质量问题，上海墨钜承诺2小时内回复确认，48小时内给出初步解决方案。复杂问题将在72小时内出具详细分析报告与处理方案。
