# GH1139铁镍基高温合金定制规格：中温高强、塑性好、焊接性优良

## 一、产品概述与适用范围

GH1139属于铁镍基高温合金（Iron-Nickel Base Superalloy），典型牌号为GH1139（对应国内标准GB/T 14992，类似国外牌号Incoloy 901或Alloy 901的改良型）。该合金专为中温（600℃~850℃）高强服役环境设计，兼具良好的塑性储备与优异的焊接工艺性。其核心优势包括：在650℃~800℃范围内具有稳定的抗拉强度与持久强度；塑性指标（延伸率、断面收缩率）显著优于同类镍基合金，便于复杂结构成型；焊接裂纹敏感性低，无需特殊预热或后热即可获得致密焊缝；抗氧化与抗燃气腐蚀能力良好，适用于航空发动机、燃气轮机等关键热端部件。使用温度范围建议为-196℃~850℃，短时极限可达900℃，但长期服役建议控制在800℃以下以避免组织过时效。适用环境包括氧化性气氛、还原性气氛及含硫燃气。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等先进特种冶炼装备，配备精锻机、快锻机、精密轧机及连续热处理线，具备从冶炼到成品的全流程精密加工能力。所有产品严格执行ASTM B637、AMS 5660及GB/T 14992标准，全工艺过程可追溯，每批次均附原厂质保书。

## 三、核心功能

1. **中温高强服役能力**：在650℃下抗拉强度≥850MPa，屈服强度≥650MPa，持久寿命≥100小时（应力350MPa），满足航空发动机涡轮盘、紧固件等高承载部件要求。

2. **优良的塑性储备**：室温延伸率≥20%，断面收缩率≥35%，允许冷热加工成型（如冲压、旋压、弯曲）而不开裂，便于制造复杂几何形状部件。

3. **优异的焊接工艺性**：采用TIG或MIG焊接时，无需预热，焊后无裂纹；焊缝金属强度系数≥0.9，热影响区（HAZ）硬度升高不超过HRC 5，适合多层多道焊及补焊。

4. **抗氧化与抗腐蚀性能**：在800℃空气中氧化增重率≤0.15mg/cm²·h，抗硫化/氯化腐蚀能力优于普通奥氏体不锈钢，适用于含硫燃气及工业炉气氛。

5. **组织稳定性**：经标准热处理后，γ′强化相（Ni₃(Al,Ti)）均匀弥散分布，长期时效（800℃×1000h）后γ′粗化速率低，性能衰减率≤10%。

## 四、技术特点

**合金设计思路**：GH1139以Fe-Ni-Cr为基体，加入适量Al、Ti形成γ′相（Ni₃(Al,Ti)）实现沉淀强化，Mo元素固溶强化基体并提高抗蠕变能力，B、Zr微合金化改善晶界强度，降低高温脆性。严格控制C、Si、Mn含量以抑制有害相（如σ相、Laves相）析出。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，降低气体含量（O≤15ppm，N≤30ppm，H≤2ppm）及非金属夹杂物（A+B+C+D类≤1.5级）。对于更高纯净度要求，可加真空自耗重熔（VAR）工序。

**热处理制度**：标准热处理为固溶处理（1090℃±10℃×2h，水淬）+时效处理（780℃±5℃×4h，空冷）。固溶使γ′相完全溶解，水淬获得过饱和固溶体；时效析出细小γ′相（尺寸50~100nm），获得最佳强度与塑性匹配。特殊要求可调整时效温度（760℃~800℃）以优化性能。

**显微组织控制**：晶粒度控制在ASTM 5~8级，禁止出现粗大晶粒（≥ASTM 3级）或混晶。γ′相体积分数约15%~20%，δ相（Ni₃Nb）含量≤1%。采用金相检验（GB/T 6394、GB/T 10561）及扫描电镜（SEM）验证组织。

**无损检测及质量保证**：每件产品均进行超声波探伤（UT，按ASTM E2375或GB/T 4162，灵敏度φ1.2mm FBH），棒材及锻件加做液体渗透检测（PT，ASTM E1417），管材/丝材加做涡流探伤（ET，ASTM E309）。化学成分采用直读光谱（OES）及碳硫分析仪（CS）检测，力学性能采用万能试验机（室温/高温）及持久蠕变试验机验证。

## 五、应用领域

- **航空航天**：用于航空发动机涡轮盘、压气机盘、紧固件、密封环及燃烧室支撑件，满足800℃以下高应力、长寿命要求。

- **燃气轮机**：制造燃气轮机透平盘、叶片（动/静叶）及燃烧室衬套，适应频繁启停及高温燃气腐蚀环境。

- **石油化工**：用于高温高压反应器内件、转化炉管、炉管支撑件及催化剂再生装置，抗硫化及氯离子腐蚀。

- **核工程**：适用于核反应堆控制棒驱动机构、堆内构件及蒸汽发生器传热管，耐中子辐照及高温水腐蚀。

- **汽车工业**：用于高性能涡轮增压器转子、排气歧管及废气再循环（EGR）系统部件，承受热疲劳及燃气冲击。

- **工业炉及热处理**：制造炉辊、辐射管、马弗罐及料盘，在800℃~850℃下长期服役，抗氧化剥落。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

C: ≤0.08；Si: ≤0.60；Mn: ≤0.50；P: ≤0.015；S: ≤0.010；Cr: 11.0~13.5；Ni: 40.0~44.0；Mo: 5.0~6.5；Al: 0.8~1.5；Ti: 2.5~3.5；B: 0.003~0.010；Zr: 0.01~0.05；Fe: 余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度 Rm: 1050~1250MPa；屈服强度 Rp0.2: 750~950MPa；延伸率 A: ≥20%；断面收缩率 Z: ≥35%；硬度 HBW: 320~380（HRC 33~40）；冲击功 Akv: ≥40J（室温）。

**高温力学性能（650℃典型值）**：

抗拉强度 Rm: ≥850MPa；屈服强度 Rp0.2: ≥650MPa；持久强度：350MPa/650℃条件下断裂时间≥100h；蠕变速率：≤1×10⁻⁵%/h（200MPa/650℃）。

**物理性能（典型值，以实际质保书为准）**：

密度：8.05g/cm³；熔点：1350~1400℃；热导率：20℃时12.5 W/(m·K)，800℃时24.0 W/(m·K)；电阻率：20℃时1.15 μΩ·m；线膨胀系数：20~800℃平均16.5×10⁻⁶/℃；弹性模量：20℃时200GPa，800℃时155GPa。

**耐腐蚀/高温性能**：

抗氧化性：800℃空气中氧化增重率≤0.15mg/cm²·h（100h试验）；抗硫化腐蚀：在H₂S/H₂混合气（1%，800℃）中腐蚀速率≤0.3mm/年；临界点蚀温度（CPT）：在6% FeCl₃溶液中≥50℃；应力腐蚀开裂（SCC）敏感性：在40% MgCl₂沸腾溶液中，加载80%屈服应力，断裂时间≥200h。

**产品规格范围**：

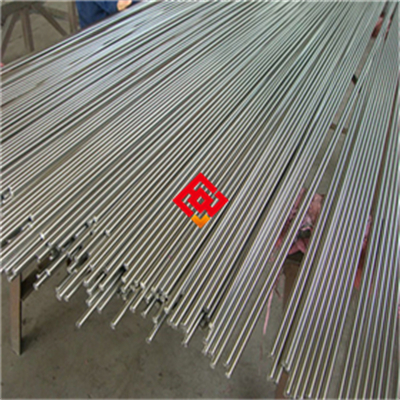

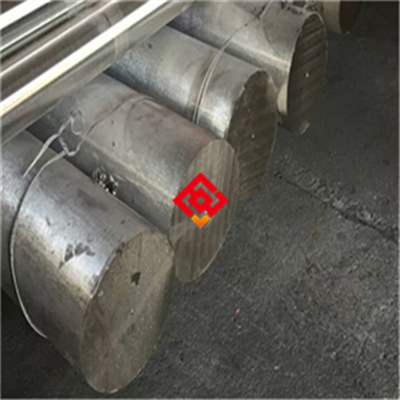

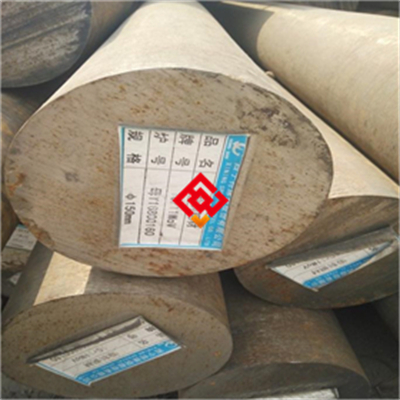

- 热轧/锻制棒材：直径10mm~350mm，长度≤6m

- 冷拉丝材/棒材：直径0.5mm~10mm

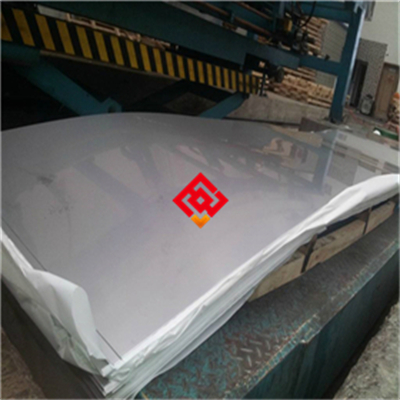

- 热轧板材/带材：厚度3mm~80mm，宽度≤1500mm

- 冷轧薄板/带材：厚度0.5mm~3mm，宽度≤1000mm

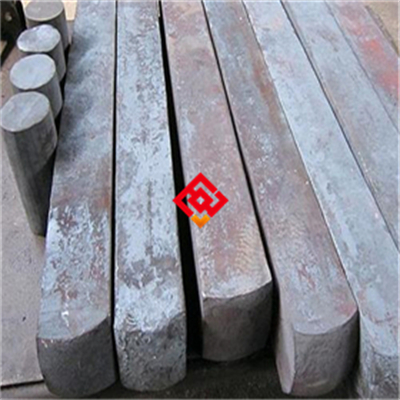

- 锻件（圆盘/环件/模块）：单件重量≤5吨（可定制更大规格）

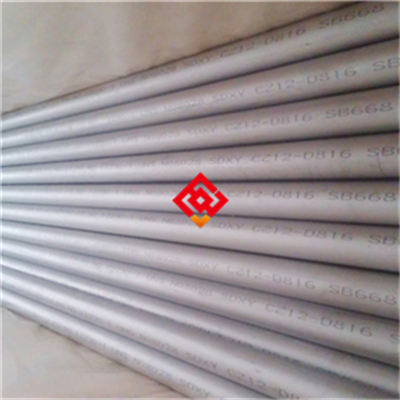

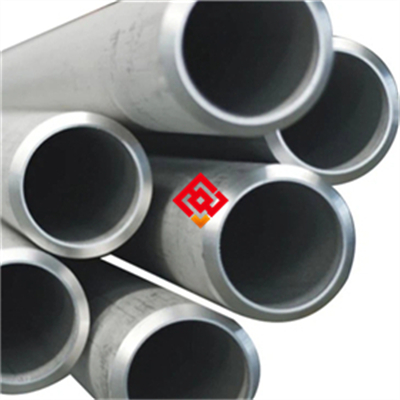

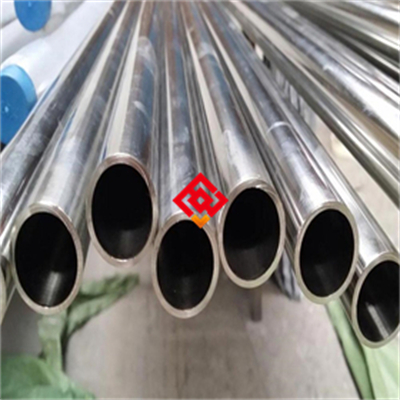

- 管材（无缝/冷拔）：外径6mm~273mm，壁厚1mm~30mm

**交货状态**：

棒材：固溶+时效或固溶态（客户指定）；板材/带材：固溶+酸洗或冷轧+固溶；丝材：冷拉+固溶或光亮退火；锻件：固溶+时效或粗加工态。表面处理可选项：磨光（Ra≤0.8μm）、车光、酸洗、喷砂。

**批次溯源码解读**：

编码规则示例：MJ-GH1139-2504-ESR-12345-HT01-D80

- MJ：上海墨钜特殊钢有限公司缩写

- GH1139：材料牌号

- 2504：生产年月（2025年4月）

- ESR：冶炼工艺代码（电渣重熔）

- 12345：炉号（对应熔炼记录）

- HT01：热处理批号

- D80：规格代码（直径80mm棒材）

客户可通过拨打业务电话021-67898711提供批次号，获取原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验报告）。

## 七、注意事项

1. **避免长期服役于850℃以上**：超过850℃时γ′相迅速粗化并溶解，导致强度急剧下降，建议长期使用温度控制在800℃以下。

2. **禁止接触含氯或含硫的强腐蚀介质**（如盐酸、湿氯气、浓硫酸）：在高温下GH1139对氯离子及硫化物敏感，可能引发应力腐蚀开裂或晶间腐蚀。

3. **焊接后若需高应力服役，应进行焊后热处理**（PWHT）：推荐760℃±10℃×2h，空冷，以消除焊接残余应力并恢复热影响区组织稳定性。

4. **冷加工硬化倾向明显**：冷变形量超过15%时，应进行中间退火（固溶处理）以避免开裂，退火温度1090℃±10℃，水淬。

5. **表面划伤及凹坑是疲劳裂纹源**：加工及搬运过程中应避免尖锐工具接触，所有表面缺陷（深度≥0.1mm）必须打磨消除并重新检验。

6. **热处理时禁止快速加热或冷却**：厚截面件（≥50mm）应控制加热速率≤100℃/h，淬火转移时间≤15秒，防止热应力导致变形或开裂。

7. **严禁使用含硫或含氯的切削液/磨削液**：残留物在高温下会引发腐蚀，推荐使用水基乳化液或纯矿物油。

## 八、存储与运输指南

**存储环境要求**：室内干燥仓库，温度-10℃~40℃，相对湿度≤60%。地面需铺设木质或橡胶垫板，距地面高度≥200mm。禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）及有机溶剂混存。长期存储（≥6个月）应每季度检查表面锈蚀情况。

**包装规范**：棒材/管材：先涂防锈油（或气相防锈纸包裹），再缠绕塑料薄膜，最后装入编织袋或木箱，内置干燥剂（硅胶，每立方米≥2kg）。板材/带材：层间垫中性纸，整体密封于防潮塑料袋+瓦楞纸板+木箱。丝材：缠绕于工字轮，外层塑料膜密封。锻件：先涂可剥性防锈涂料，再包裹塑料膜+木箱。

**运输注意事项**：装车时固定牢固，禁止滑动或碰撞。使用篷布覆盖，防雨防暴晒。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面（防止压痕及锈蚀）。禁止踩踏、抛掷、翻滚包装件。运输过程温度不应超过60℃。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止用钢丝绳直接吊装。

## 九、加工操作规范

**切割**：

- 推荐方法：带锯（推荐锯条M42或双金属，线速度20~40m/min，进给量0.05~0.15mm/齿）；等离子切割（电流150~300A，速度200~500mm/min，气体：氩气+氢气或氮气）；激光切割（光纤激光，功率3~6kW，速度1~5m/min）；水刀切割（磨料：石榴石80目，压力380~420MPa）。

- 切割后要求：切割面必须打磨去除热影响区（深度≥0.5mm），粗糙度Ra≤3.2μm，边缘圆角R≥0.5mm。

- 禁止：禁止使用普通砂轮片（氧化铝或碳化硅）切割，因高温易导致表面增碳及微裂纹。禁止使用氧乙炔火焰切割（会引起严重氧化及组织恶化）。

**焊接（TIG/MIG推荐）**：

- 推荐方法：TIG焊（直流正接，钨极：铈钨或钍钨，直径2.4~3.2mm）；MIG焊（脉冲模式，焊丝直径1.0~1.6mm）。

- 填充金属牌号：推荐同材质焊丝（GH1139焊丝，成分匹配），或AWS A5.14 ERNiCrFe-6（Inconel 625型）作为替代。

- 工艺参数：TIG：电流80~200A，电压12~18V，焊接速度80~150mm/min；MIG：电流150~280A，电压20~28V，送丝速度5~10m/min。

- 层间温度：≤150℃（无需预热）。

- 保护气体：TIG用纯氩（≥99.99%），流量12~18L/min；MIG用氩+2%氧气或氩+氦混合气（75%Ar+25%He），流量18~25L/min。

- 焊后热处理：对于厚度≥10mm或服役应力≥60%屈服强度的焊缝，推荐760℃×2h空冷。

- 注意事项：焊接前必须清除坡口及两侧30mm范围内的油污、氧化皮（用丙酮或酒精擦拭）。焊接过程中保持气体保护，熄弧时采用电流衰减及延时停气。

- 禁止：禁止使用酸性焊条或含氟化物焊剂；禁止在潮湿环境（湿度≥70%）下焊接；禁止使用普通铜衬垫（应用不锈钢或陶瓷衬垫）。

**热处理**：

- 固溶处理：温度1090℃±10℃，保温时间按截面厚度计算（每25mm保温1h，最短≥30min），冷却方式为水淬（水温≤40℃，转移时间≤15秒）。

- 时效处理：温度780℃±5℃，保温时间4h，冷却方式为空冷（自然冷却至室温）。

- 注意事项：固溶后水淬必须快速、均匀，避免局部冷却过慢导致晶界析出。时效时装炉量不宜过大，确保炉温均匀（温差≤±5℃）。

- 禁止：禁止固溶后空冷或炉冷（会导致γ′相析出粗大，强度损失30%以上）；禁止时效温度超过800℃（γ′相过时效）。

**详细操作示意图及参数表请向上海墨钜索取说明书**。

## 十、安装与维护建议

**安装要点**：

- 连接件材质：推荐使用同材质（GH1139）螺栓/螺母，或更高级别镍基合金（如Inconel 718、Waspaloy）。禁止使用普通碳钢或不锈钢（因热膨胀系数差异及电偶腐蚀）。

- 密封垫片选型：使用柔性石墨垫片或陶瓷纤维垫片，禁止含卤素（氟、氯）的聚四氟乙烯（PTFE）垫片，高温下会释放腐蚀性气体。

- 安装后处理：若经焊接或机械加工，安装后应进行酸洗钝化处理（硝酸+氢氟酸混合液，20% HNO₃+2% HF，50℃×30min），然后用去离子水冲洗至中性，干燥后涂防锈油。

- 拧紧力矩：按设计规范，建议使用扭矩扳手，高温紧固件在冷态预紧后，首次升温至工作温度后需再次拧紧（热紧）。

**日常维护方法**：

- 清洁周期：根据环境腐蚀性，建议每3~6个月清洁一次。使用中性清洗剂（pH 6~8，不含氯、硫）或温水（≤60℃）配合软毛刷清洗，禁止使用钢丝刷或含氯溶剂（如三氯乙烯）。

- 防锈/防氧化处理：停机超过1个月，应在表面涂覆防锈油（如WD-40或专用高温防锈剂）。长期停用（≥6个月）应使用气相防锈纸+密封包装。

- 检查重点：焊缝区域（裂纹、变色）、螺栓连接处（松动、锈蚀）、表面（点蚀、氧化皮剥落）。

**常见故障及解决方法**：

1. **表面点蚀**：原因：介质中含氯离子或硫化物。措施：停机后清洗表面，用细砂纸（600#）打磨点蚀坑，重新酸洗钝化；若点蚀深度≥0.5mm，需补焊或更换部件。

2. **焊缝开裂**：原因：焊接参数不当（层间温度过高、保护气体不足）或焊后未热处理。措施：清除裂纹（打磨至母材），重新焊接并执行PWHT（760℃×2h空冷）；若裂纹延伸至母材，需评估部件整体更换。

3. **变形或尺寸变化**：原因：高温服役下蠕变或应力松弛。措施：停机后冷态校正（使用液压机或加热校正，加热温度≤800℃），校正后重新热处理（固溶+时效）以恢复组织。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴防护装备：耐高温手套（≥300℃）、防护面罩（耐热有机玻璃，防辐射热）、阻燃服（如Nomex材质）、安全鞋。

- 禁止触碰未冷却工件（表面温度≥60℃时禁止徒手接触），使用专用工具（钳子、钩子）搬运。

- 现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火（高温金属遇水可能发生蒸汽爆炸）。

**切割加工安全**：

- 防护面罩：等离子/激光切割需使用遮光号≥10的防护面罩，防止弧光灼伤眼睛及皮肤。

- 排烟系统：必须开启局部排烟装置，处理切割产生的金属烟雾（含Cr⁶⁺、Ni化合物），操作人员佩戴防尘口罩（N95或以上）。

- 火花隔离：切割区域四周设置防火毯（陶瓷纤维材质），清除易燃物（油布、纸箱），配备灭火器。

**产品损坏或腐蚀后的应急处理**：

- 停机隔离：立即停止设备运行，关闭介质源（燃气、腐蚀液体），隔离故障区域。

- 人员防护：处理腐蚀泄漏时，穿戴防酸服、防酸手套、护目镜及呼吸器（若产生有毒气体）。

- 泄漏介质中和收集：酸性介质用碳酸氢钠粉末中和，碱性介质用稀醋酸中和，收集后密封于专用容器。

- 废弃物处置：废弃金属屑、腐蚀产物、清洗废液属于危险废物（HW类），需交由有资质的处理单位处置，禁止随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：若服役温度在800℃以下且需高塑性、易焊接，GH1139是性价比优选；若温度超过850℃或需更高耐腐蚀性，建议选用Inconel 718或Hastelloy X。

2. **关键性能参数**：关注PREN值（耐点蚀当量，GH1139约25~28）、高温持久强度（650℃/350MPa寿命）、硬度（影响加工及耐磨性）。要求供应商提供对应批次数据。

3. **认证要求**：航空用需AMS 5660或ASTM B637认证；船舶用需船级社（DNV、ABS、CCS）认证；含H₂S环境需NACE MR0175/ISO 15156认证。核对上海墨钜原厂质保书是否包含所需认证。

4. **备品备件比例**：建议首批采购时增加10%~15%的备品（尤其易损件如紧固件、密封环），以应对突发更换需求。

5. **第三方检测**：要求提供SGS或BV第三方检测报告（化学成分、力学性能、探伤），验证与质保书一致性。检测费用通常由供方承担（常规项目）。

## 十四、价格标准

GH1139铁镍基高温合金参考价格区间（人民币，含税，以订单签订日为准）：

- 棒材（直径20~100mm）：180~280元/公斤

- 板材（厚度3~20mm）：220~350元/公斤

- 锻件（圆盘/环件）：250~400元/公斤

- 丝材（直径1~5mm）：300~450元/公斤

- 管材（无缝）：350~550元/公斤

价格影响因素：牌号（GH1139）、规格（尺寸越小/大，加工难度增加）、采购数量、附加技术要求（双认证、第三方检测、定制热处理、特殊尺寸公差）。批量折扣政策：≥5吨享5%~12%折扣（视规格及付款条件）；≥10吨享10%~15%折扣。小批量试样（≤100公斤）通常上浮15%~20%。具体报价请联系曾先生（021-67898711）获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标）导致失效的，上海墨钜提供免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验报告）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

- **技术支持**：24小时内远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户现场（国内）。

- **检测服务**：可安排SGS、BV等第三方检测，常规项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。特殊项目（如高温持久、蠕变、腐蚀试验）费用另议。

- **备品保障**：停产后五年内仍提供同质替代或定制加工服务，确保客户老产品维护无忧。

- **售后响应**：质量问题2小时内回复，48小时内出初步方案（含原因分析及处理建议）。
