# GH3536镍基高温合金定制规格：耐高温腐蚀、中温高强、长时稳定

## 一、产品概述与适用范围

GH3536（对应美国牌号Hastelloy X）是一种固溶强化型镍基高温合金，属于镍基合金大类。该合金在900℃以下具有优异的抗氧化性和耐高温腐蚀性能，在中温区间（600~900℃）表现出良好的强度与组织稳定性，特别适用于长期服役于高温氧化与中等腐蚀交替的工况环境。GH3536的核心优势包括：1）在900℃以下抗氧化性能优异，表面形成致密Cr₂O₃氧化膜；2）中温区（600~900℃）持久强度高，抗蠕变性能好；3）组织稳定性好，长期时效后不析出有害相（如σ相、Laves相）；4）冷热加工性能良好，可制成复杂形状部件；5）焊接性能优良，裂纹敏感性低。该合金适用于航空发动机燃烧室、工业炉构件、化工高温反应器等场景，推荐使用温度范围为-196℃至1000℃，短期可达1050℃。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及真空自耗重熔炉（VAR），可执行ASTM B435、GB/T 14995等国内外标准。公司全流程工艺可追溯，从原料入库、冶炼、锻造、轧制到成品检验均建立数字化档案。上海墨钜长期为航空航天、能源化工及高端装备制造行业提供定制化高温合金材料。

## 三、核心功能

1. **耐高温氧化功能**：GH3536在900℃空气中经100小时连续氧化后，氧化增重率小于0.2 mg/cm²（典型值，以实际测试报告为准），表面生成连续致密的Cr₂O₃氧化膜，有效阻止氧向基体扩散。

2. **抗高温腐蚀介质能力**：该合金在含硫、含钒的高温腐蚀环境中（如燃气轮机燃烧室）表现出良好的抗热腐蚀性能，在650℃含0.5%SO₂气氛中腐蚀速率低于0.1 mm/年（典型值）。

3. **中温高强韧性**：在750℃下，GH3536的抗拉强度典型值不低于400 MPa，屈服强度不低于200 MPa，延伸率保持30%以上，兼具强度与塑性，适用于承受热应力的薄壁结构件。

4. **长期组织稳定性**：经1000小时时效（800℃）后，合金中未发现σ相或Laves相析出，晶粒度保持5~7级（典型值），确保长期服役过程中性能不衰减。

5. **良好冷热加工性**：该合金可进行热轧、热锻、冷轧、冷拔等多种加工，热加工温度范围为1100℃~1200℃，冷加工后中间退火温度约1150℃。

## 四、技术特点

**合金设计思路**：GH3536以镍为基体，通过添加约22%的铬（Cr）提供抗氧化和耐腐蚀能力，约18%的铁（Fe）降低材料成本并改善热加工性，约9%的钼（Mo）强化固溶体并提升抗蠕变性能，少量钴（Co，约1.5%）进一步稳定组织，控制碳（C，约0.1%）形成少量MC型碳化物以细化晶粒，同时限制铝（Al）和钛（Ti）含量以避免形成γ'相，确保合金在高温下保持单一奥氏体组织。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，确保合金成分精确控制、气体含量低（氧含量≤20 ppm，氮含量≤50 ppm，典型值），非金属夹杂物级别优于ASTM E45标准中A、B、C、D类各不大于1.5级。

**热处理制度**：标准供货状态为固溶处理，固溶温度范围为1150℃~1200℃，保温时间根据截面尺寸确定（通常每25mm厚度保温1小时），随后快速空冷或水冷。不进行时效处理，因GH3536属于固溶强化型合金，无析出强化相。对于特殊应用，可进行稳定化处理（如900℃×4小时空冷）以释放加工应力。

**显微组织控制**：固溶态组织为单一奥氏体等轴晶，晶粒度控制在5~7级（ASTM E112标准），晶界上分布少量细小的M₆C型碳化物（主要为Mo、Cr的碳化物），无连续网状析出。通过控制终轧温度和冷却速度，避免δ相（Ni₃Mo）析出，确保组织均匀性。

**无损检测及质量保证**：所有板材按ASTM B435标准进行100%超声波探伤（UT），灵敏度为φ1.2mm平底孔当量；管材增加涡流探伤（ET）或水压试验；锻件按客户要求执行液体渗透检测（PT）或磁粉检测（MT）。每批产品附带光谱分析（OES）成分报告、力学性能报告及探伤报告，支持第三方复检。

## 五、应用领域

1. **航空发动机**：燃烧室火焰筒、加力燃烧室壳体、涡轮外环等高温部件，工作温度达900℃~1000℃，要求抗氧化与热疲劳性能。

2. **工业炉窑**：辐射管、炉辊、马弗罐、热电偶保护管等，承受高温氧化及含硫气氛腐蚀。

3. **化工与能源**：高温裂解炉管、煤气化装置热交换器、烟气脱硫系统部件，接触含硫、含氯的高温腐蚀介质。

4. **汽车工业**：废气再循环系统（EGR）部件、涡轮增压器壳体，要求耐热疲劳与高温强度。

5. **核工业**：高温气冷堆（HTGR）中的热交换器及支撑构件，要求长期高温稳定性及低中子活化特性。

6. **热处理设备**：连续退火炉炉底辊、料盘、工装夹具等，承受反复加热冷却及机械磨损。

## 六、产品详细参数

**化学成分（wt%，典型值，以质保书为准）**：镍（Ni）余量；铬（Cr）20.5~23.0；铁（Fe）17.0~20.0；钼（Mo）8.0~10.0；钴（Co）0.5~2.5；碳（C）0.05~0.15；锰（Mn）≤1.0；硅（Si）≤1.0；磷（P）≤0.025；硫（S）≤0.010；铝（Al）≤0.5；钛（Ti）≤0.15；铜（Cu）≤0.5。

**力学性能（室温典型值，以质保书为准）**：抗拉强度（Rm）≥750 MPa；屈服强度（Rp0.2）≥310 MPa；延伸率（A）≥40%；硬度（HBW）≤241；冲击功（KV2，20℃）≥60 J。

**高温力学性能（典型值，以质保书为准）**：在750℃下，抗拉强度≥400 MPa，屈服强度≥200 MPa，延伸率≥35%；在900℃下，抗拉强度≥180 MPa，屈服强度≥100 MPa，延伸率≥50%。

**物理性能（典型值，以质保书为准）**：密度8.22 g/cm³（20℃）；熔点范围1290℃~1380℃；热导率（20℃）11.2 W/(m·K)，（900℃）25.6 W/(m·K)；电阻率（20℃）1.18 μΩ·m；线膨胀系数（20~1000℃）15.8×10⁻⁶/℃；弹性模量（20℃）206 GPa，（900℃）145 GPa。

**耐腐蚀/高温性能（典型值，以质保书为准）**：900℃空气中100小时氧化增重率≤0.2 mg/cm²；临界点蚀温度（CPT，在1M NaCl溶液中）≥60℃；高温持久强度（900℃，100小时）≥35 MPa；导电率（20℃）约1.5% IACS（国际退火铜标准）。

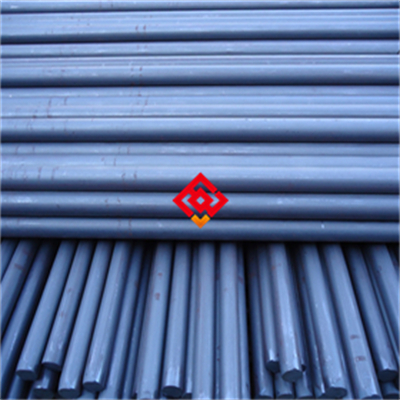

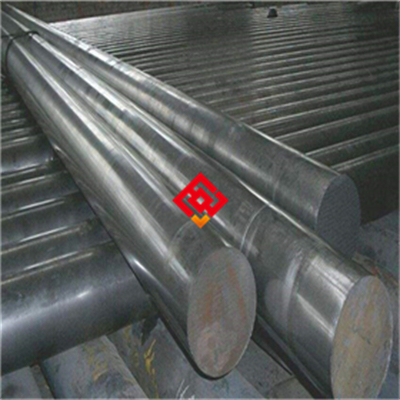

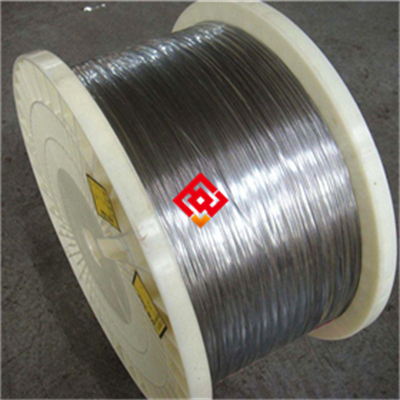

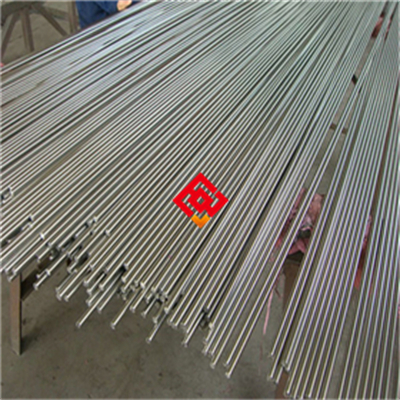

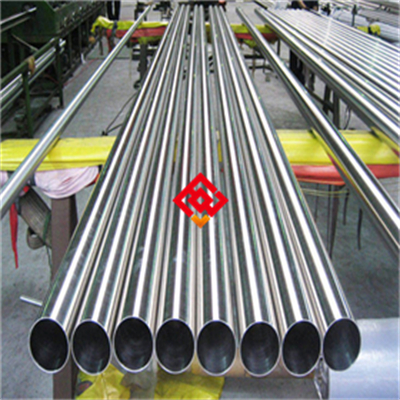

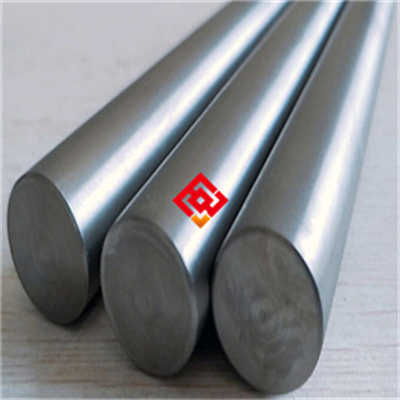

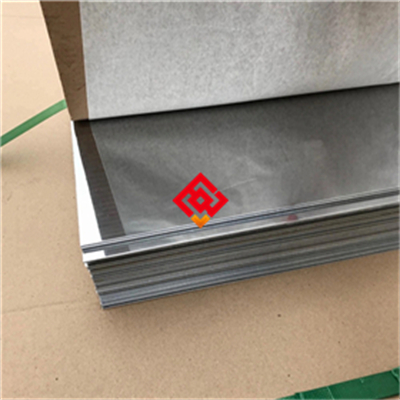

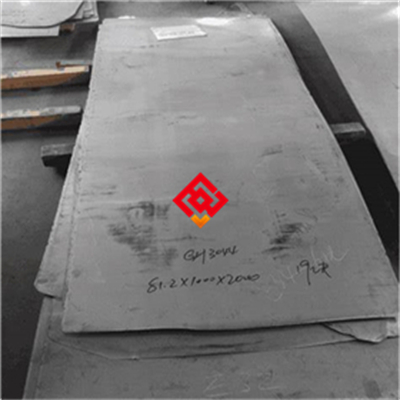

**产品规格范围**：板材厚度0.5~50mm，宽度≤2500mm，长度≤6000mm；棒材直径5~350mm，长度≤6000mm；管材外径6~219mm，壁厚0.5~20mm，长度≤12000mm；锻件按图定制，单重≤5吨；丝材直径0.1~8mm，盘状或直条供应。

**交货状态**：固溶处理（1150℃~1200℃空冷或水冷）+酸洗表面（去除氧化皮）；可定制磨光、抛光或冷拉状态（需注明）。

**批次溯源码解读**：编码规则示例——MJ-GH3536-202503-0123-HT01-B10，其中“MJ”为上海墨钜缩写，“GH3536”为牌号，“202503”为生产年月（2025年3月），“0123”为熔炼炉号（对应ESR炉次），“HT01”为热处理批号（固溶处理参数代码），“B10”为规格代码（10mm厚度板材）。每批产品可凭溯源码向上海墨钜索取原厂质保书（含完整生产履历）。

## 七、注意事项

1. **避免在600℃~700℃长期服役**：该温度区间为碳化物（M₆C）析出敏感区，长期停留可能导致晶界弱化及冲击韧性下降，若需在此温度区间使用，建议提前进行稳定化处理（900℃×4小时空冷）。

2. **禁止接触熔融铜或锌**：在高温下（>800℃），GH3536与熔融铜、锌接触会发生液态金属脆化（LME），导致突发性开裂，应严格避免同炉加热或接触。

3. **焊接后必须进行消除应力处理**：若焊接厚度大于6mm或结构复杂，焊后需在1150℃~1175℃进行固溶处理并快速冷却，否则焊接残余应力可能引发应力腐蚀开裂（SCC）或热疲劳裂纹。

4. **冷加工硬化倾向显著**：冷变形量超过15%时，材料硬度急剧上升（加工硬化率约0.4%每1%变形量），需在冷加工过程中安排中间退火（1150℃×15~30分钟空冷），防止出现裂纹。

5. **表面划伤与污染风险**：该合金表面氧化膜一旦被划伤或污染（如铁离子、油脂），在高温氧化环境中会优先形成局部腐蚀坑，装卸和加工时应使用非金属垫层或洁净布包裹，禁止裸手触碰。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内库房，温度控制在-10℃~40℃，相对湿度上限为60%。材料底部必须垫高（≥100mm），使用木托盘或橡胶垫，严禁直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末（如锌粉、铜粉）及活性气体（如氯气）混存。

**包装规范**：板材及棒材采用防锈纸包裹后外覆塑料薄膜，内置干燥剂（硅胶包，每立方米空间放置不少于2kg），外层使用免熏蒸木箱或高强度编织袋加固。管材两端加塑料封盖，丝材缠绕在工字轮上并包裹防潮布。所有包装箱外标注“防潮”、“轻放”及“禁止挤压”标识。

**运输注意事项**：运输过程中材料必须固定牢固，使用柔性绑带（如尼龙带），禁止使用钢丝绳直接接触材料表面。车厢需有防雨篷布，避免暴晒或雨淋。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，吊点间距合理（≤3米），避免单点受力导致弯曲。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放超过24小时、禁止踩踏抛掷、禁止使用铁质撬棍。

## 九、加工操作规范

**切割**：推荐采用等离子切割（电流强度200~400A，切割速度500~1500mm/min，保护气体为氩气+氢气混合气）或带锯切割（锯条齿距4~6齿/英寸，切割速度20~40m/min，使用冷却液）。对于厚度≤5mm的薄板，可采用激光切割（功率≥2kW，辅助气体为氮气）。切割后需使用不锈钢专用砂轮片打磨边缘毛刺及热影响区氧化层，打磨深度至少0.5mm。严禁使用普通碳钢砂轮片（避免铁离子污染），严禁使用氧乙炔焰切割（易产生过烧组织）。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG，钨极直径2.4mm，填充丝牌号ERNiCrMo-2或同材质GH3536焊丝，直径1.6~3.2mm）或熔化极气体保护焊（MIG，焊丝直径1.2mm）。焊接参数：TIG焊接电流80~180A（根据板厚），电压12~18V，焊接速度80~200mm/min，层间温度≤100℃（必须使用红外测温仪监控）。保护气体为99.996%高纯氩气，流量10~15L/min，背面同时通氩气保护（流量5~8L/min）。焊后必须进行固溶处理（1150℃~1175℃×1小时/25mm，空冷）以消除焊接应力及δ相析出。禁止使用普通不锈钢焊丝或碳钢焊丝，禁止焊接时未通背面保护气体，禁止焊后未冷却至室温即进行力学试验。

**热处理**：固溶处理：加热至1150℃~1200℃，保温时间按截面尺寸计算（每25mm厚度保温1小时，最少30分钟），随后快速空冷或水冷（厚度≤5mm可空冷，>5mm建议水冷）。消除应力处理：900℃×2~4小时空冷。注意：固溶温度超过1220℃会导致晶粒急剧粗化（晶粒度降至3级以下），降低力学性能；冷却速度过慢会导致M₆C碳化物沿晶界析出，降低韧性。禁止使用箱式炉未加保护气氛（需通入氩气或使用真空炉），禁止固溶后炉冷。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同级别GH3536或更高级别镍基合金（如GH4169），避免使用不锈钢螺栓（高温下强度不足）。密封垫片应选用无卤素膨胀石墨垫片或柔性云母垫片，严禁使用含氯的聚四氟乙烯（PTFE）垫片（高温下释放腐蚀性气体）。安装完成后，对焊缝及热影响区进行酸洗钝化处理（酸洗液配方：10%硝酸+3%氢氟酸，温度40~50℃，时间15~30分钟），随后用去离子水冲洗干净并干燥。

**日常维护方法**：每季度进行一次外观检查，重点检查焊缝、弯头及应力集中区域是否有裂纹、变形或氧化剥落。清洁周期建议每6个月一次，清洗剂选用中性洗涤剂（pH值6~8）或专用不锈钢清洗剂，禁止使用含氯溶剂（如三氯乙烯）或盐酸类清洗剂。若表面出现轻微氧化色，可使用不锈钢抛光膏进行局部修复。

**常见故障及解决方法**：

- **故障现象1：表面点蚀**——原因多为氯离子局部浓缩或表面铁污染。解决方法：清除点蚀区域，使用酸洗钝化膏处理，重新建立钝化膜；若点蚀深度超过壁厚10%，需更换部件。

- **故障现象2：焊缝开裂**——原因可能是焊接热输入过大、层间温度过高或焊后未进行热处理。解决方法：打磨开裂区域，按焊接规范重新补焊，焊后立即进行固溶处理；若裂纹贯穿母材，需整体更换。

- **故障现象3：高温变形**——原因可能是服役温度超过设计值或支撑结构不合理。解决方法：检查实际工况温度，若超温需调整工艺或更换更高级别合金；加强支撑结构，增加热膨胀间隙（每米长度预留5~8mm间隙）。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）及阻燃工作服（如Nomex材质）。禁止在工件未冷却至室温（<60℃）时触碰，使用红外测温仪确认温度。现场必须配备干粉灭火器（型号ABC干粉）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温工件瞬间汽化导致爆炸，泡沫导电）。

**切割加工安全**：操作等离子或激光切割时，必须佩戴遮光号≥11的防护面罩（防弧光辐射），现场设置排烟系统（风量≥2000m³/h，捕集切割烟尘中的Cr⁶⁺及Ni氧化物）。火花隔离区半径≥5米，清除易燃物（如油布、纸箱），配备防火毯。

**产品损坏或腐蚀后的应急处理**：若发现材料破裂导致高温介质泄漏（如熔盐、腐蚀性气体），立即停机并隔离泄漏区域，切断介质源（关闭阀门或堵漏）。人员必须佩戴防毒面具（针对酸性气体选用E型滤毒盒）和耐酸手套。泄漏介质若为酸性，使用碳酸氢钠粉末中和（按1kg酸对应0.5kg碳酸氢钠计算），收集后装入专用危废桶。废弃物分类：含镍、铬的固体废弃物属于HW17类（表面处理废物），液体废弃物属于HW34类（废酸），必须交由有资质的危废处理公司处置，严禁排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括针对您具体工况的选材建议及加工指导。

## 十三、购买建议

建议客户根据实际应用场景匹配度进行选型：对于航空发动机燃烧室等高温氧化环境，GH3536是成熟选择，其PREN值（耐点蚀当量，按PREN=Cr+3.3Mo计算）约为49.7（典型值），可满足大多数高温腐蚀工况；若需更高高温强度（如>1000℃），可考虑升级至GH4648或Hastelloy XR；若需更高耐腐蚀性（如含氯环境），则需评估Hastelloy C-276。采购时务必核对上海墨钜原厂质保书，确认化学成分、力学性能及探伤结果符合标准。建议要求提供第三方检测报告（如SGS、BV）以验证性能，尤其对于航空航天或核电等认证要求高的行业，需确认是否具备相关船级社认证（如CCS、DNV）或NACE MR0175认证（针对酸性油气环境）。

## 十四、价格标准

GH3536产品的参考价格根据型号、牌号、规格尺寸及采购数量浮动。常规板材（厚度6~30mm）参考价格区间为180~350元/公斤；棒材（直径20~100mm）为200~400元/公斤；管材（外径≤100mm）为300~500元/公斤；锻件及定制规格按实际询价。批量折扣政策：单次采购量≥5吨可享5~12%折扣（具体根据牌号及规格协商）；小批量试样（≤50公斤）加价15~20%（因需单独冶炼及加工成本）。附加技术要求（如双认证、第三方检测、定制热处理）另计费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏析、内部裂纹、夹杂物超标）导致失效的，上海墨钜承诺免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程（含焊接工艺评定报告WPS）。

**技术支持**：24小时内远程指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场（中国大陆地区）。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（成分、力学、硬度、晶粒度）费用由上海墨钜承担（每批次限一次，总价不超过5000元）。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务（需提前30天预约）。

**售后响应**：质量问题2小时内回复（工作时间），48小时内出具初步解决方案（含失效分析报告或更换方案）。
