# GH1040铁镍基高温合金板料：中温高强抗冷热疲劳性能优异

## 一、产品概述与适用范围

GH1040属于铁镍基高温合金大类，是一种以铁、镍为基体，通过钼、铝、钛等元素强化，专门设计用于中温服役环境的高性能合金材料。该合金在中温范围（600℃至800℃）内表现出优异的抗拉强度、抗冷热疲劳性能以及良好的抗氧化能力，特别适用于承受频繁温度循环和机械应力的工况条件。

GH1040合金的典型使用温度范围为-196℃至850℃，短时使用温度可达900℃。其核心优势如下：第一，中温强度高，在650℃至750℃区间仍能保持较高的屈服强度和抗蠕变能力；第二，抗冷热疲劳性能卓越，能够承受反复加热与冷却循环而不产生早期开裂；第三，组织稳定性好，长期服役后析出相无明显粗化；第四，加工塑性良好，可进行冷热成型及焊接；第五，抗氧化性能优良，在800℃以下空气中形成致密氧化膜，有效减缓氧化速率。

该产品适用于航空发动机、燃气轮机、石油化工、核电设备等对中温性能和疲劳寿命有严格要求的领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专注于特殊钢及合金材料研发、冶炼、加工与销售的专业企业，拥有先进的特种冶炼与精密加工能力。公司严格执行ASTM（美国材料与试验协会标准）和GB（国家标准）双重标准，从原材料采购到成品出厂实施全流程工艺可追溯管理。公司配备真空感应熔炼炉、电渣重熔炉、精密轧机及热处理炉群，能够稳定生产高质量GH1040合金板料，满足航空、能源、化工等高端制造业的苛刻要求。

## 三、核心功能

GH1040铁镍基高温合金板料具备以下核心功能：

第一，中温高强承载功能。在650℃时，该合金的室温抗拉强度可保持在800MPa以上，屈服强度不低于550MPa，能够在中温高应力工况下长期稳定工作，适用于涡轮盘、燃烧室支撑件等关键承力部件。

第二，抗冷热疲劳性能。GH1040合金在反复加热与冷却循环中表现出优异的抗疲劳开裂能力，典型循环温度范围从室温至700℃，循环次数可达数千次而不产生宏观裂纹，适用于启停频繁的燃气轮机部件和热交换器。

第三，抗氧化与抗腐蚀功能。在800℃以下空气中，合金表面生成致密的Cr2O3（氧化铬）和Al2O3（氧化铝）复合氧化膜，氧化增重率低于0.1mg/cm2·h（典型值，以实际产品质保书为准），有效阻止氧气向基体扩散。同时，在含硫、含氯的中温腐蚀环境中也具有较好的抗蚀能力。

第四，良好的冷热加工性能。该合金在固溶状态下具有较高的塑性，可进行冷弯、冲压、拉伸等冷成型操作；热加工温度范围宽（950℃至1150℃），锻压和轧制工艺窗口大，便于制成复杂形状的板料和锻件。

## 四、技术特点

GH1040合金的技术特点体现在合金设计、冶炼工艺、热处理制度、显微组织控制及质量检测等多个方面。

在合金设计思路上，GH1040以铁镍为基体，镍含量控制在25%至30%之间，确保奥氏体基体稳定性（奥氏体是面心立方结构的固溶体，具有良好韧性和抗腐蚀性）。钼元素添加量为2.0%至3.0%，主要起固溶强化作用，提高基体强度和抗蠕变能力。铝和钛的总量控制在1.0%至2.0%，在时效过程中析出γ'相（一种以Ni3(Al,Ti)为典型结构的金属间化合物析出相），是合金获得中温高强度的关键强化相。碳含量控制在0.05%至0.10%，形成少量MC型碳化物（如TiC、NbC），用于钉扎晶界、细化晶粒。

冶炼工艺方面，GH1040采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺路线。VIM（真空感应熔炼）在真空条件下进行，可有效去除钢液中的气体和低熔点杂质；ESR（电渣重熔）进一步净化钢液，改善凝固组织，降低偏析程度，确保成分均匀性和纯净度。

热处理制度分为固溶处理和时效处理两个步骤。固溶处理温度范围为1050℃至1100℃，保温时间根据板料厚度确定，通常为每25mm厚度保温1小时，随后快速水淬或油淬，使合金元素充分固溶入基体。时效处理温度为700℃至750℃，保温8至16小时，然后空冷，目的是析出细小弥散的γ'强化相，达到最佳强化效果。

显微组织控制方面，固溶处理后晶粒度控制在4级至7级（ASTM标准），避免晶粒粗大导致性能下降。时效后γ'相的尺寸控制在20nm至50nm之间，分布均匀，避免局部聚集。δ相（一种正交结构的Ni3Nb相）含量控制在2%以下，防止其对塑性和韧性的不利影响。

无损检测及质量保证方面，所有板料均进行超声波探伤（UT），按ASTM A435标准执行，检测内部缺陷如裂纹、夹杂、气孔等。表面进行液体渗透检测（PT），确保无表面开口缺陷。化学成分采用光谱分析（OES）或电感耦合等离子体发射光谱（ICP-OES）检测，力学性能按ASTM E8/E8M标准进行室温及高温拉伸试验。每批产品附带原厂质保书，详细记录冶炼炉号、热处理批号、检测数据及合格判定。

## 五、应用领域

GH1040铁镍基高温合金板料广泛应用于以下领域：

航空发动机领域，用于制造涡轮盘、燃烧室衬套、加力燃烧室部件等，承受中温高应力及频繁温度循环。

燃气轮机领域，用于制造透平叶片、导向叶片、密封环及热端支撑结构，满足长时间连续运行和启停疲劳要求。

石油化工领域，用于制造乙烯裂解炉管、转化炉管、高温热交换器管板等，在高温、腐蚀性介质中服役。

核电设备领域，用于制造核反应堆堆内构件、控制棒驱动机构部件等，要求材料在中温辐照环境下保持稳定性能。

汽车工业领域，用于制造涡轮增压器转子、排气歧管等部件，承受高温废气冲击和热循环。

能源环保领域，用于制造垃圾焚烧炉耐热板、烟气脱硫系统热端部件，在含氯、含硫的腐蚀性烟气中工作。

## 六、产品详细参数

化学成分（重量百分比，典型值，以实际产品质保书为准）：

碳 C：0.05-0.10%；硅 Si：≤0.60%；锰 Mn：≤0.50%；磷 P：≤0.015%；硫 S：≤0.010%；铬 Cr：18.0-21.0%；镍 Ni：25.0-30.0%；钼 Mo：2.0-3.0%；铝 Al：0.40-0.80%；钛 Ti：0.40-0.80%；铁 Fe：余量。

力学性能（室温典型值，以实际产品质保书为准）：

抗拉强度Rm：≥850MPa；屈服强度Rp0.2：≥550MPa；断后伸长率A：≥15%；硬度：HBW 280-340（布氏硬度）；冲击功Akv：≥40J（夏比V型缺口冲击功）。

高温力学性能（650℃典型值）：抗拉强度Rm：≥700MPa；屈服强度Rp0.2：≥450MPa；持久强度（650℃/100h）：≥300MPa。

物理性能（典型值，以实际产品质保书为准）：

密度：8.05 g/cm³；熔点：1350-1400℃；热导率（20℃）：12.5 W/(m·K)，（600℃）：20.8 W/(m·K)；电阻率（20℃）：1.15 μΩ·m；线膨胀系数（20-600℃）：15.2×10-6 /℃；弹性模量（20℃）：200 GPa。

耐腐蚀与高温性能（典型值，以实际产品质保书为准）：

抗氧化性：800℃空气中氧化增重率≤0.08 mg/cm²·h；临界点蚀温度CPT（临界点蚀温度，表征材料抗点蚀能力）：在3.5% NaCl溶液中≥40℃；高温持久强度：650℃/100h持久强度≥300MPa；抗冷热疲劳性能：室温至700℃循环1000次后无宏观裂纹。

产品规格范围：

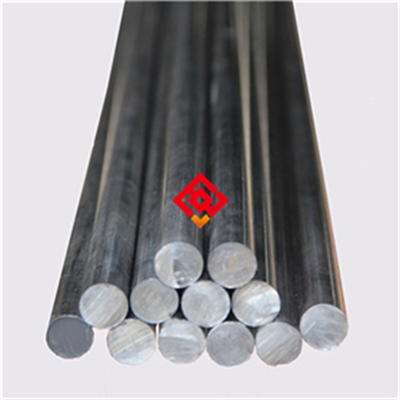

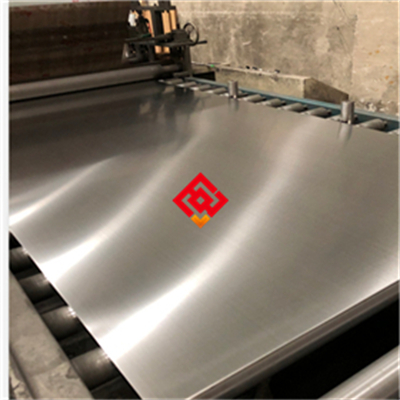

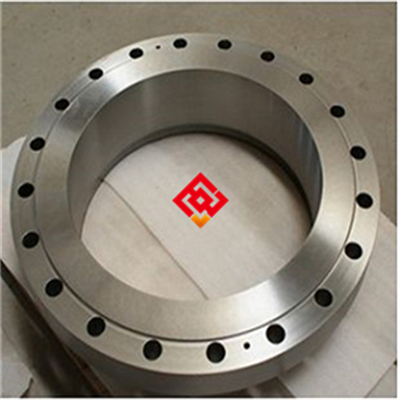

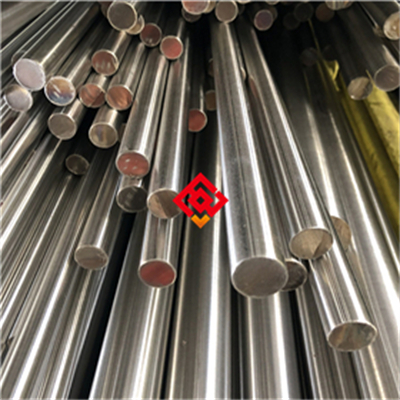

板料：厚度2.0-50mm，宽度1000-2000mm，长度2000-6000mm；棒材：直径10-200mm，长度3000-6000mm；管材：外径20-200mm，壁厚2.0-20mm；锻件：按图纸定制，单重可达500kg；丝材：直径0.5-8.0mm。

交货状态：

板料和棒材通常以固溶状态交货，表面经酸洗或磨光处理。管材以固溶或冷拉状态交货。锻件以固溶加时效状态交货。所有产品表面无氧化皮、裂纹、折叠等缺陷，表面粗糙度Ra≤3.2μm（粗糙度参数，Ra为轮廓算术平均偏差）。

批次溯源码解读：

编码规则示例：MJ-GH1040-202503-A0123-HT5-P10。

其中：MJ为上海墨钜缩写；GH1040为牌号；202503为生产年月（2025年3月）；A0123为冶炼炉号；HT5为热处理批号（第5批固溶时效处理）；P10为规格代码（厚度10mm板料）。用户可通过该编码向上海墨钜查询完整的冶炼、加工、检测记录，并索取原厂质保书。

## 七、注意事项

第一，避免长期服役于850℃以上温度区间。在超过850℃时，γ'强化相会快速粗化并溶解，导致强度显著下降。若需在更高温度下使用，建议选用镍基高温合金如Inconel 718或GH4169。

第二，禁止在含高浓度氯离子和湿硫化氢的介质中长期使用。GH1040虽具有较好抗氧化性，但在酸性氯化物环境中可能发生点蚀或应力腐蚀开裂。建议在接触此类介质前进行腐蚀试验验证。

第三，焊接后必须进行焊后热处理。焊接热影响区可能产生残余应力和组织不均匀性，建议在焊接完成后进行去应力退火（700℃保温2小时，空冷）或重新固溶时效处理，以恢复力学性能。

第四，冷加工后如变形量超过15%，应进行中间退火处理。该合金在冷加工过程中存在加工硬化倾向，硬度升高、塑性下降。中间退火温度建议为1000℃至1050℃，保温15至30分钟，水淬，以恢复塑性。

第五，表面划伤和磕碰会降低疲劳寿命。该合金对表面缺陷敏感，划伤、凹坑、刻痕等可能成为疲劳裂纹萌生源。加工和搬运过程中应使用软质垫材，避免金属工具直接接触表面。

第六，热处理时需严格控制升温和冷却速度。升温过快可能导致热应力开裂，冷却不均匀可能引起变形。建议采用控温精度±5℃的箱式炉或台车炉，并配备循环风机确保温度均匀。

## 八、存储与运输指南

存储环境要求：存储温度范围-10℃至40℃，相对湿度上限为60%。板料应放置在干燥、通风的库房内，地面铺设木质或橡胶垫材，距地面高度不低于200mm。禁止与酸、碱、盐、重金属粉末、活性化学品等腐蚀性物质混放。不同牌号合金材料应分区存放，避免混淆。

包装规范：每张板料先用中性防锈纸包裹，再套入塑料薄膜袋，袋内放置干燥剂（硅胶或分子筛）。外层采用木箱或钢带加固的编织袋包装。木箱内壁衬有泡沫板防震。包装外壁粘贴标签，注明产品名称、牌号、规格、批次号、净重及“防潮”、“防撞击”标识。

运输注意事项：运输过程中应使用封闭式车厢，避免雨淋、暴晒和粉尘污染。板料在车厢内应平放，底部垫木方，用尼龙捆带固定，防止滑动和碰撞。吊装时使用吊带或专用吊具，禁止钢丝绳直接接触板料表面，以免造成划伤。装卸过程中轻拿轻放，禁止抛掷、踩踏或重压。

明确标注禁止行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或碰撞；禁止使用金属钩或钢丝绳直接吊装；禁止在板料表面堆放重物。

## 九、加工操作规范

切割操作：

推荐采用等离子切割、激光切割或水刀切割。等离子切割适用于厚度20mm以上的板料，推荐切割电流200-400A，切割速度500-1500mm/min，使用氮气或氩氢混合气体作为保护气。激光切割适用于厚度10mm以下的薄板，推荐功率3-6kW，切割速度1000-3000mm/min，辅助气体为高纯氮气。水刀切割适用于厚度50mm以内的板料，可避免热影响区，切割精度高。切割后，用角磨机或锉刀去除毛刺和熔渣，打磨表面至光滑。禁止使用普通砂轮片切割，因普通砂轮片可能引入杂质并造成表面过热。切割边缘应进行渗透检测，确保无微裂纹。

焊接操作（如适用）：

推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属选用同材质焊丝或Inconel 625焊丝（如ERNiCrMo-3）。焊接电流：TIG焊80-180A，MIG焊150-300A；焊接电压：TIG焊10-18V，MIG焊20-30A；焊接速度：100-300mm/min。层间温度控制在150℃以下，避免过热。保护气体使用高纯氩气（纯度≥99.99%），流量8-15L/min。焊后应立即进行去应力退火：700℃保温2小时，空冷。注意事项：焊接前必须清除待焊区域的油污、氧化皮和水分；禁止在通风不良的环境中进行焊接；禁止使用含硫或含氯的焊剂和清洗剂。详细焊接工艺参数包请向上海墨钜索取说明书。

热处理操作：

固溶处理：温度1060±10℃，保温时间按板料厚度每25mm保温1小时计算，水淬冷却，水温控制在40℃以下，保证快速冷却。时效处理：温度720±10℃，保温10小时，空冷。注意事项：热处理前应清理板料表面油污；禁止在氧化性气氛中长时间加热，建议使用真空炉或保护气氛炉（氩气或氮气）；禁止使用含硫的加热介质。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质建议选用同牌号GH1040或更高等级的镍基合金（如Inconel 718），避免异种金属接触引起电化学腐蚀。密封垫片应选用不含卤素（氟、氯、溴、碘）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，应对焊缝和热影响区进行酸洗钝化处理：使用10%硝酸加2%氢氟酸溶液，在室温下浸泡15-30分钟，然后用去离子水冲洗干净，最后用压缩空气吹干。钝化膜形成后可显著提高抗腐蚀能力。

日常维护方法：清洁周期建议每3个月一次，使用中性清洗剂（pH值6-8）或去离子水进行擦拭。对于高温服役部件，每次停机后应检查表面是否有氧化皮剥落、裂纹或变形。防锈处理：若长期停用，应在表面喷涂防锈油或气相防锈剂，并用塑料薄膜密封。禁止使用含氯或含硫的清洗剂和防锈剂。

常见故障及解决方法：

故障一：表面点蚀。可能原因：介质中氯离子浓度过高或表面钝化膜破损。解决方法：重新进行酸洗钝化处理，必要时更换为更高耐蚀等级的合金（如Hastelloy C-276）。同时检查介质中氯离子含量，若超标应进行预处理。

故障二：焊缝开裂。可能原因：焊接热输入过大、层间温度过高或焊后未及时热处理。解决方法：采用小线能量焊接（降低电流和电压），严格控制层间温度不超过150℃，焊后立即进行去应力退火。若已开裂，需打磨去除裂纹区域并重新焊接。

故障三：高温变形。可能原因：服役温度超过设计上限或长期蠕变导致。解决方法：检查实际服役温度，若超过850℃应更换为更耐高温的合金。对于已变形的部件，可进行热矫形处理（在固溶温度下加压矫形），但需注意矫形后重新进行时效处理。

## 十一、安全警示与应急处理

高温操作安全：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服。禁止徒手触碰未冷却工件，工件温度降至100℃以下后方可接触。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能发生爆溅或产生氢爆。

切割加工安全：操作人员应佩戴防护面罩（遮光号按切割方式选择，等离子切割推荐遮光号12-14），切割区域设置排烟系统，及时排出金属烟尘和有害气体。火花隔离：切割区域周围2米内不得放置易燃物品，使用防火布或金属挡板隔离火花飞溅。

产品损坏或腐蚀后的应急处理：若发现板料出现严重腐蚀、裂纹或泄漏，应立即停机隔离，切断介质源（关闭阀门、排空管道）。人员必须佩戴化学防护服、防酸碱手套和护目镜，避免直接接触腐蚀介质。泄漏介质应使用沙土或专用吸附材料进行中和和收集，酸性介质使用碳酸氢钠中和，碱性介质使用稀醋酸中和。废弃物应分类收集：腐蚀产物和吸附材料按危险废物（HW类，如HW34废酸、HW35废碱）处理，交由有资质的危废处置单位处理。禁止随意倾倒或排入下水道。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH1040铁镍基高温合金板料时，建议从以下几个方面进行匹配：

首先，根据具体应用场景判断性能需求。若部件在中温（600-800℃）下承受高应力和温度循环，GH1040是理想选择；若服役温度超过850℃，建议选用GH4169或Inconel 718等镍基合金；若要求更高耐腐蚀性，可考虑Hastelloy系列。

其次，关注关键性能参数。对于抗疲劳部件，应关注抗冷热疲劳寿命和持久强度；对于承力部件，应重点核对室温及高温屈服强度；对于腐蚀环境，应确认临界点蚀温度（CPT）和抗氧化性能。PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N）可作为辅助参考，GH1040的PREN值约为30（典型值），适用于中等腐蚀环境。

第三，确认认证要求。航空发动机部件需提供NADCAP（国家航空航天和国防合同方认证项目）或AS9100认证；石油化工设备需满足NACE MR0175（国际腐蚀工程师协会标准）要求；核电部件需提供ASME（美国机械工程师协会）认证。上海墨钜可提供相应认证文件。

第四，备品备件比例建议按10%-15%采购，确保设备维护和更换需求。首次采购建议先购买小批量试样（如1-2张板料）进行工艺验证，确认加工性能和服役表现后再批量采购。

第五，要求供应商提供原厂质保书，核对化学成分、力学性能、探伤报告等数据。如需第三方验证，可委托SGS（瑞士通用公证行）或BV（法国必维国际检验集团）进行独立检测，确保产品性能符合标准。

## 十四、价格标准

GH1040铁镍基高温合金板料的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间如下：

标准规格板料（厚度2-20mm，宽度1000-1500mm）：价格区间为每公斤180元至280元（人民币）。大规格或超厚板料（厚度20-50mm）：价格区间为每公斤220元至350元。棒材和管材价格略高于板料，约为每公斤250元至400元。锻件按图纸定制，价格根据复杂程度和单重核算，通常为每公斤300元至500元。

批量折扣政策：单次采购量达到5吨（含）以上，可享受5%-12%的折扣优惠，具体折扣比例根据牌号、规格和付款方式协商确定。小批量试样（单次采购量低于100公斤）加价规则通常为基准价格上浮15%-20%，以覆盖工艺调整和检测成本。

附加技术要求费用：如需双认证（如同时提供ASTM和GB标准质保书），加收5%费用；如需第三方检测（SGS或BV），检测费用由客户承担或按实际发生额加收10%管理费；如需定制热处理（如特殊时效制度），加收8%-15%费用。

提示：以上价格均为参考区间，实际报价受原材料市场波动、汇率变化及加工难度影响。具体报价请联系曾先生（业务电话021-67898711，私人电话13472787990）获取精确订单报价。

## 十五、服务与保障

质保期：自产品交付之日起12个月。在质保期内，因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂物超标等）导致产品失效的，上海墨钜将免费更换同规格产品或按合同金额全额退款。因使用不当、加工不当或超范围服役导致的失效不在质保范围内。

技术资料：随货提供中英文双语质保书，内容包括：化学成分分析报告、室温及高温力学性能测试数据、无损检测报告（超声波探伤、渗透检测）、尺寸检验记录。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接、热处理、切割建议）。

技术支持：提供24小时内远程技术指导，通过电话、邮件或视频会议解答加工和使用中的问题。如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决技术难题。现场服务费用（差旅、住宿）由客户承担，技术服务费在质保期内免费。

检测服务：可安排SGS、BV等第三方检测机构进行独立检测，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。非常规检测项目（如高温持久试验、腐蚀试验、金相分析）费用由客户承担，上海墨钜可协助联系检测机构并争取优惠价格。

备品保障：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务。若原牌号停产，将提供性能不低于原产品的替代牌号，并提供完整的性能对比数据。

售后响应：质量问题反馈后，2小时内给予初步回复，确认问题性质和责任归属。48小时内出具初步解决方案，包括换货、退货、技术补偿或现场处理方案。重大质量问题（如批量性能不合格）启动专项处理小组，由技术总监牵头，72小时内完成原因分析和处理方案制定。
