# GH3170镍基高温合金板料：耐1200℃超高温抗氧化高强抗蠕变产品介绍

## 一、产品概述与适用范围

GH3170镍基高温合金（典型牌号：GH3170 / Nimonic 170）属于镍基高温合金大类，是一种以镍为基体、通过钼、铬、钴、铝等元素强化，专门设计用于极端高温环境下的高性能合金材料。该合金具有卓越的耐1200℃超高温抗氧化能力、高强抗蠕变性能以及良好的组织稳定性，能够在1000℃至1200℃的氧化性气氛中长期服役，短时使用温度可达1250℃。其核心优势包括：一、在1200℃下仍保持较高的抗氧化增重率，表面形成致密氧化膜防止进一步腐蚀；二、高温持久强度优异，在1100℃/35MPa条件下持久寿命可达100小时以上（典型值，以实际产品质保书为准）；三、抗蠕变性能突出，高温下形变速率低，适合长期承载部件；四、热疲劳抗力好，适应频繁升降温工况；五、冷热加工性良好，可通过锻造、轧制、焊接等工艺成型。该产品主要适用于航空发动机燃烧室、工业燃气轮机高温部件、高温炉窑构件、热处理工装以及化工高温反应器等对耐超高温性能有严苛要求的场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专注于特殊钢及合金材料研发、冶炼、加工与销售的专业企业，拥有先进的真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等特种冶炼设备，配备精密轧制、锻造、热处理及无损检测生产线。公司严格执行ASTM、GB/T、AMS等国内外标准，全流程工艺可追溯，从原材料入库到成品出厂均实施批次管理。我们致力于为航空航天、能源化工、机械制造等高端领域提供可靠的高温合金材料解决方案。

## 三、核心功能

GH3170镍基高温合金具备以下核心功能：

1. **超高温抗氧化能力**：在1200℃空气介质中连续暴露100小时，氧化增重率低于0.5 mg/cm²（典型值，以实际产品质保书为准），表面生成以Cr₂O₃和Al₂O₃为主的致密氧化层，有效阻止氧及腐蚀性气体向内扩散。

2. **高强抗蠕变性能**：在1100℃、35MPa应力条件下，持久寿命不低于100小时，延伸率大于5%（典型值，以实际产品质保书为准），适合用于长期处于高温应力下的涡轮叶片、导向叶片等关键部件。

3. **优异的热稳定性**：经长期高温时效后，显微组织中γ′强化相（Ni₃(Al,Ti)型金属间化合物）尺寸稳定，无明显粗化或有害相析出，保证材料在服役周期内性能衰减可控。

4. **良好的冷热加工性**：在1100℃至1200℃范围内具有良好的热塑性，可进行锻造、轧制、挤压等热加工；冷加工性能适中，可通过中间退火实现多次成型。

5. **抗热疲劳与抗热冲击**：由于合金具有较低的热膨胀系数（1200℃时约16×10⁻⁶/K）和较高的热导率（1200℃时约25 W/(m·K)），在快速升降温工况下热应力小，抗热疲劳开裂能力强。

## 四、技术特点

GH3170镍基高温合金的技术特点主要体现在以下方面：

**合金设计思路**：该合金采用固溶强化与沉淀强化相结合的复合强化机制。主要合金元素中，铬（Cr）提供抗氧化和耐腐蚀能力，含量控制在18%至22%；钼（Mo）和钴（Co）起固溶强化作用，提高基体强度并降低层错能，抑制高温蠕变；铝（Al）和钛（Ti）形成γ′强化相（Ni₃(Al,Ti)），在高温下阻碍位错运动；碳（C）与铬、钼等形成碳化物（MC、M₂₃C₆型），钉扎晶界提高持久强度。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，有效去除气体及有害杂质（如氧、氮、硫），再经电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，获得低夹杂物、高纯净度的铸锭。冶炼过程全程记录参数，炉号可追溯。

**热处理制度**：典型热处理工艺为固溶处理加时效处理。固溶温度1180℃至1220℃，保温1至2小时后快速空冷或水冷，使合金元素充分固溶；时效温度850℃至950℃，保温4至8小时后空冷，促进γ′相均匀析出并控制晶界碳化物形态。对于焊接件，焊后建议进行去应力退火（850℃至900℃，保温2至4小时）。

**显微组织控制**：固溶处理后晶粒度控制在ASTM 4级至6级（典型值，以实际产品质保书为准），避免晶粒过于粗大导致性能下降。时效后γ′相尺寸控制在50nm至200nm之间，分布均匀。严格控制δ相（Ni₃Nb型）及Laves相（Fe₂Mo型）等有害相的析出，通过优化成分和热处理参数实现。

**无损检测及质量保证**：每批次产品均进行超声波探伤（UT）检测内部缺陷，检测灵敏度按ASTM E127标准，缺陷当量直径不大于0.8mm；板料表面进行液体渗透检测（PT）确保无裂纹、折叠等表面缺陷；光谱分析（OES）复核化学成分；力学性能测试包括室温拉伸、高温持久及硬度检测。所有检测数据随货提供原厂质保书。

## 五、应用领域

GH3170镍基高温合金板料广泛应用于以下行业及部件：

1. **航空航天**：航空发动机燃烧室火焰筒、加力燃烧室衬套、涡轮导向叶片、隔热屏等高温部件，需承受1100℃以上高温燃气冲刷。

2. **工业燃气轮机**：燃气轮机燃烧室过渡段、火焰稳定器、喷嘴导向叶片，要求材料在高温下兼具抗氧化和抗蠕变性能。

3. **高温炉窑**：热处理炉的炉底板、马弗罐、辐射管、热电偶保护管，长期在氧化性气氛中工作，温度可达1200℃。

4. **化工高温反应器**：乙烯裂解炉管、合成氨转化炉管支撑件、高温换热器，接触高温腐蚀性介质。

5. **热处理工装**：真空炉内的料筐、料盘、加热元件支撑件，要求材料在反复热循环中不变形、不氧化。

6. **核能工程**：高温气冷堆的某些结构件，需在高温及辐照条件下保持性能。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：余量；

铬（Cr）：18.0 ~ 22.0；

钼（Mo）：3.0 ~ 5.0；

钴（Co）：10.0 ~ 14.0；

铝（Al）：1.5 ~ 2.5；

钛（Ti）：1.5 ~ 2.5；

碳（C）：≤0.08；

锰（Mn）：≤0.50；

硅（Si）：≤0.50；

磷（P）：≤0.015；

硫（S）：≤0.010；

铁（Fe）：≤2.0；

硼（B）：≤0.006；

锆（Zr）：≤0.10。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥850 MPa；

屈服强度（Rp0.2）：≥550 MPa；

延伸率（A）：≥15%；

硬度（HBW）：260 ~ 320。

**高温力学性能（1100℃典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥180 MPa；

持久强度（1100℃/35MPa）：≥100小时。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.35 g/cm³；

熔点：1320℃ ~ 1380℃；

热导率（20℃）：约11 W/(m·K)；（1200℃）：约25 W/(m·K)；

电阻率（20℃）：约1.2 μΩ·m；

线膨胀系数（20℃~1200℃）：约16×10⁻⁶/K；

弹性模量（20℃）：约210 GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：

氧化增重率（1200℃空气/100h）：≤0.5 mg/cm²；

高温持久强度（1100℃/35MPa）：≥100小时；

临界点蚀温度（CPT）：不适用（主要关注高温氧化）；

导电率：约2.5% IACS（国际退火铜标准）。

**产品规格范围**：

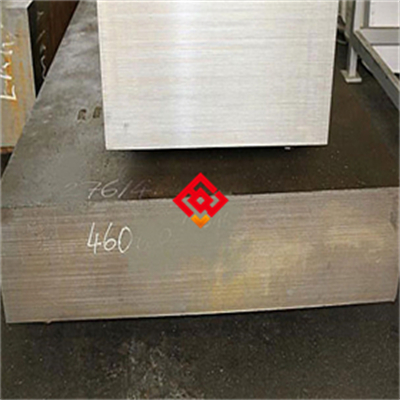

板料：厚度1.5mm至50mm，宽度600mm至1500mm，长度1000mm至3000mm；

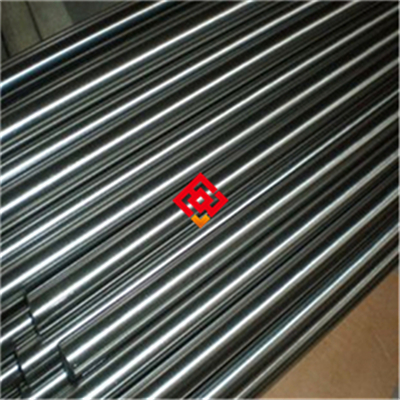

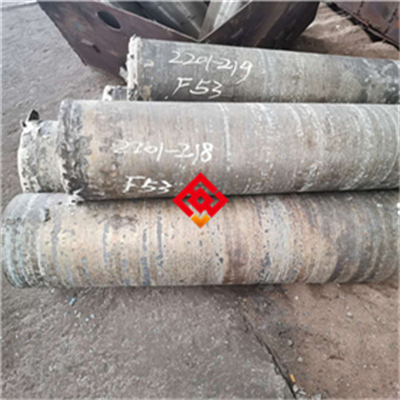

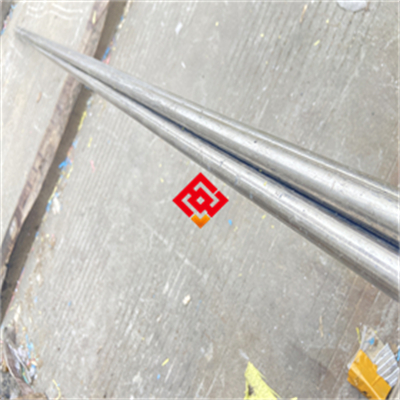

棒材：直径8mm至200mm，长度3000mm至6000mm；

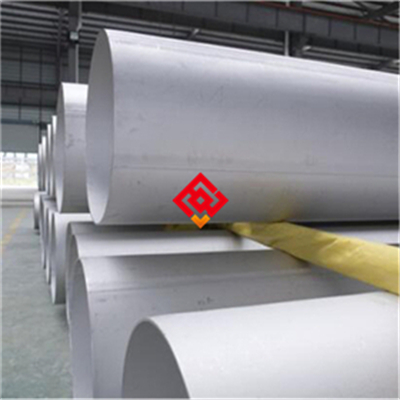

管材：外径10mm至300mm，壁厚1mm至20mm（无缝管）；

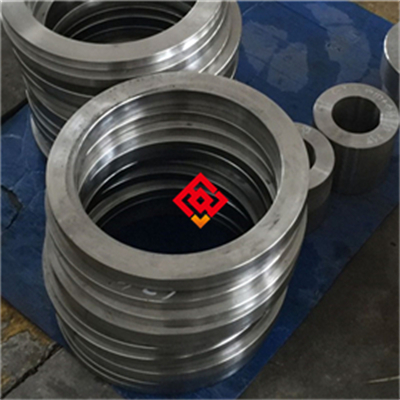

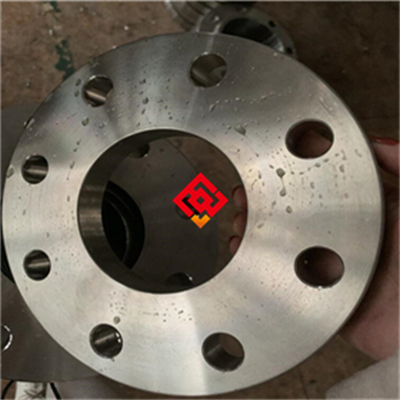

锻件：按图纸定制，单件重量不超过500kg；

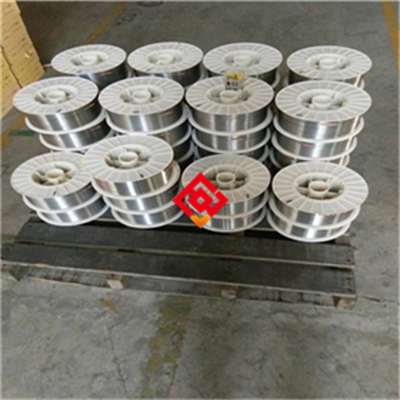

丝材：直径0.5mm至5mm（盘状或直条）。

**交货状态**：

板料/棒材：固溶态（软态）或固溶+时效态，表面可进行酸洗、磨光或车光处理；

管材：固溶态，内表面可进行酸洗或磨光；

锻件：固溶态或固溶+时效态，表面车光或粗加工状态；

丝材：冷拉态或固溶态，表面光洁。

**批次溯源码解读**：

产品批次编码规则为：MJ-GH3170-年月-炉号-热处理批号-规格代码。例如：MJ-GH3170-202503-ESR2405-HT03-PL12。其中“MJ”代表上海墨钜，“GH3170”为牌号，“202503”为生产年月，“ESR2405”为电渣重熔炉号，“HT03”为热处理批次号，“PL12”表示板料厚度12mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **避免长期服役在850℃至950℃区间**：该温度区间可能促进σ相（FeCr型脆性相）析出，导致材料脆化，降低冲击韧性。若必须在此温度区间使用，需与上海墨钜技术团队确认成分调整方案。

2. **禁止接触含硫、含铅、含锌介质**：在高温下，硫、铅、锌等元素会与镍基合金发生液态金属脆化或加速氧化，导致合金快速失效。例如，含硫燃料燃烧产物或含锌焊烟均需严格隔离。

3. **焊接后必须进行去应力退火**：焊接过程中产生的残余应力在高温服役时可能引发应力开裂。焊后应在850℃至900℃进行去应力退火2至4小时，然后缓冷至300℃以下再空冷。

4. **加工硬化倾向显著**：冷加工过程中，随着变形量增加，材料硬度快速上升，塑性下降。当冷加工变形量超过15%时，需进行中间退火（固溶处理）以恢复塑性，避免开裂。

5. **表面划伤风险**：板料表面划伤或磕碰会破坏氧化膜完整性，在高温服役时成为氧化优先扩展的起点，可能导致局部减薄或穿孔。搬运及加工过程中应使用软质垫材，避免金属工具直接接触表面。

6. **热处理冷却速度敏感**：固溶处理后若冷却速度过慢，可能导致γ′相提前析出或碳化物沿晶界连续分布，降低高温持久性能。推荐采用空冷或水冷，具体方式由热处理工艺确定。

## 八、存储与运输指南

**存储环境要求**：

存储温度范围：-10℃至45℃；

相对湿度上限：≤70%；

地面垫材：使用木质或橡胶垫板，离地高度不小于200mm，防止地面潮气；

禁止混存的物质：酸、碱、盐类化学品、重金属粉末（如锌粉、铜粉）、含硫化合物及含氯有机物。

**包装规范**：

板料/棒材：采用防锈纸包裹后，外层覆盖塑料薄膜，内置干燥剂（硅胶或分子筛），最后装入木箱或编织袋。木箱内壁需衬有防潮膜，并固定牢固防止窜动；

管材：两端用塑料堵头密封，管内外壁涂防锈油（挥发性防锈油，不残留），外层缠绕防锈纸及塑料膜，装入木箱；

锻件：表面涂防锈油，包裹防锈纸，装入木箱或钢制托盘，必要时加缠绕膜固定。

**运输注意事项**：

固定方式：使用尼龙带或钢带（带保护垫）固定，禁止钢丝绳直接接触产品表面，防止勒伤；

防雨防暴晒：运输车辆必须加盖防雨篷布，严禁露天运输或暴晒；

吊装要求：使用吊带或专用吊具，吊带与产品接触部位需垫橡胶或软布，禁止使用钢丝绳直接起吊。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止在包装箱上堆放重物；禁止使用铁锤敲击产品表面。

## 九、加工操作规范

**切割**：

推荐方法：等离子切割（电流依据板厚调整，例如10mm厚板使用100A至150A，切割速度500mm/min至800mm/min）；带锯切割（使用双金属带锯条，线速度20m/min至40m/min，进给量适当降低）；激光切割（适用于薄板，功率3kW至6kW，辅助气体为氮气或氩气）；水刀切割（适用于复杂形状，不产生热影响区）。

切割后打磨要求：切割边缘需用氧化铝砂轮或碳化硅砂轮打磨去除热影响区，打磨深度不小于1mm，确保无微裂纹残留。

注意事项：切割前确认材料状态，固溶态切割性能良好；时效态硬度较高，需降低切割速度。

禁止行为：禁止使用普通砂轮片（如氧化铁砂轮）切割，因其可能引入杂质并导致表面过热；禁止使用火焰切割，因高温氧化会严重损害合金性能。

**焊接（适用时）**：

推荐焊接方法：钨极氩弧焊（TIG）、熔化极氩弧焊（MIG）、手工电弧焊（SMAW）均可，优先采用TIG焊以保证焊缝质量。

填充金属牌号：推荐使用与母材同质的GH3170焊丝，或选用ERNiCrCoMo-1（AWS A5.14）等镍基焊丝。

焊接参数：TIG焊电流80A至200A（依据板厚），电压10V至15V，焊接速度100mm/min至200mm/min，层间温度控制在150℃以下。

保护气体：使用纯度≥99.99%的氩气，流量10L/min至15L/min，背面需同步保护（背面氩气流量5L/min至10L/min）。

焊后热处理：焊后必须进行去应力退火（850℃至900℃，保温2至4小时，缓冷至300℃以下空冷），以消除焊接残余应力并恢复组织均匀性。

注意事项：焊接前需彻底清理母材表面油污、氧化皮及杂质，使用丙酮或酒精擦拭；焊接过程中控制热输入，避免过热导致晶粒粗化。

禁止行为：禁止使用含氯溶剂清洗；禁止在无保护气体条件下焊接；禁止焊后不进行热处理直接服役；禁止使用普通碳钢焊丝焊接。

**热处理**：

固溶处理：温度1180℃至1220℃，保温时间按板厚每1mm保温1至2分钟计算（最少30分钟），冷却方式为空冷或水冷。

时效处理：温度850℃至950℃，保温4至8小时，冷却方式为空冷。

注意事项：热处理前需将工件清洗干净，避免油污碳化；固溶温度不宜超过1250℃，防止晶粒粗化或局部熔化；冷却速度需均匀，避免工件变形。

禁止行为：禁止在还原性气氛（如氢气、一氧化碳）中进行热处理，防止渗碳或脱碳；禁止炉冷至室温，因冷却过慢可能导致有害相析出。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

推荐连接件材质：螺栓、螺母等紧固件应使用与GH3170同级别或更高级别的镍基高温合金（如GH4169、GH3030），避免使用碳钢或不锈钢紧固件因热膨胀系数差异导致松脱或断裂。

密封垫片选型：禁止使用含卤素（氯、氟）的垫片（如聚四氟乙烯PTFE垫片在高温下会分解产生腐蚀性气体），推荐使用石墨复合垫片或陶瓷纤维垫片。

安装后处理：安装完成后，对焊接区域及机械加工表面进行酸洗钝化处理（使用硝酸-氢氟酸混合液，具体配方请咨询上海墨钜），去除表面氧化皮及铁污染，恢复抗氧化性能。

**日常维护方法**：

清洁周期：根据服役环境，建议每3至6个月进行一次表面检查及清洁。

清洗剂类型：使用中性或弱碱性清洗剂（pH值6至8），禁止使用含氯清洗剂（如三氯乙烯、次氯酸钠），防止氯离子引起应力腐蚀开裂。

防锈/防氧化处理：对于非高温服役的备件，储存前可涂覆挥发性防锈油；高温服役部件无需额外防锈处理，但需确保表面无污染。

**常见故障及解决方法**：

1. **表面点蚀**：若在高温服役后出现点状凹坑，通常由局部污染物（如含硫、含氯物质）引起。处理方法：停机后清理点蚀区域，打磨去除腐蚀产物，重新进行酸洗钝化处理；若点蚀深度超过板厚10%，建议更换部件。

2. **焊缝开裂**：若焊缝区域出现微裂纹，通常由焊接残余应力或焊后热处理不当引起。处理方法：打磨去除裂纹区域（延伸至母材至少10mm），重新焊接并严格执行焊后去应力退火；若裂纹贯穿性，需更换部件。

3. **变形或翘曲**：若长期服役后部件发生变形，通常由温度梯度或应力超限引起。处理方法：检查服役温度是否超出设计范围，调整工艺参数；对轻微变形可进行热校形（在固溶温度下限保温后加压校形），严重变形需更换。

## 十一、安全警示与应急处理

**高温操作安全**：

必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（防热辐射）、阻燃工作服（如Nomex材质）、安全鞋。

禁止行为：禁止直接触碰未冷却工件（表面温度可能超过500℃）；禁止在无防护情况下靠近高温炉口。

现场灭火器类型：配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火（水遇高温金属会瞬间蒸发膨胀并引发爆炸性飞溅）。

**切割加工安全**：

防护面罩：等离子切割及激光切割时，需佩戴遮光号≥10的防护面罩，防止弧光灼伤眼睛及皮肤。

排烟系统：切割及焊接过程中会产生金属烟雾（含铬、镍等有害物质），必须启动局部排烟系统，确保操作区域通风良好。

火花隔离：切割区域周围不得放置可燃物，使用防火毯隔离火花飞溅区域。

**产品损坏或腐蚀后的应急处理**：

1. 停机隔离：发现部件严重氧化、开裂或泄漏时，立即停止设备运行，关闭介质源（如燃气、工艺气体），隔离故障区域。

2. 切断介质源：若部件用于高温反应器，需切断反应物料并泄压，待部件冷却至室温（降至100℃以下）后方可进行后续操作。

3. 人员防护：处理腐蚀或损坏部件时，佩戴防酸碱手套、护目镜及防尘口罩，避免接触腐蚀产物或粉尘。

4. 泄漏介质中和收集：若部件腐蚀导致介质泄漏（如酸性气体），使用石灰或碳酸氢钠中和，并收集废液至专用容器，禁止直接排入下水道。

5. 废弃物分类及处置：废弃的GH3170合金部件属于HW类危险废物（含镍、铬等重金属），需交由有资质的危废处理单位处置，严禁随意丢弃或填埋。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体应用场景提供工艺优化建议。

## 十三、购买建议

在选择GH3170镍基高温合金板料时，建议从以下方面进行匹配：

1. **应用场景匹配度**：确认服役温度是否在1000℃至1200℃范围内，若低于800℃，可考虑成本更低的GH3030或GH3044；若需更高温度（>1250℃），可咨询上海墨钜是否有更高级别的合金（如GH4202）。

2. **关键性能参数**：重点关注高温持久强度（1100℃/35MPa条件下的持久寿命）、氧化增重率（1200℃/100h）以及室温力学性能。建议要求供应商提供第三方检测报告（如SGS、BV）以验证这些参数。

3. **认证要求**：若用于航空航天或核电领域，需确认产品是否通过相应认证（如AMS、ASME、NACE MR0175、船级社认证等）。上海墨钜可提供符合认证要求的产品及配套文件。

4. **备品备件比例**：建议首次采购时多订购10%至15%的备品，以应对加工损耗或突发更换需求。对于关键部件，建议储备至少一套完整备件。

5. **核对原厂质保书**：收货后请核对批次编码是否与质保书一致，检查化学成分、力学性能及探伤结果是否满足合同要求。如有疑问，可联系上海墨钜技术团队进行复验。

## 十四、价格标准

GH3170镍基高温合金板料的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响，参考价格区间如下：

- 板料（厚度1.5mm至10mm）：约350元至550元/公斤；

- 板料（厚度10mm至50mm）：约320元至480元/公斤；

- 棒材（直径8mm至50mm）：约380元至580元/公斤；

- 管材（薄壁管）：约450元至650元/公斤；

- 锻件（按图纸定制）：约400元至700元/公斤（视复杂程度）。

批量折扣政策：单次采购量≥5吨，可享受5%至12%的折扣（具体折扣幅度依据牌号及规格协商）；采购量≥10吨，可享受12%至18%的折扣。

小批量试样加价规则：单次采购量低于100公斤，需加价15%至20%作为试样附加费；低于20公斤的试样单，加价30%。

提示：具体报价请结合您所需的具体牌号、尺寸、数量及交货期，联系曾先生获取精确订单报价。价格随原材料市场波动，以订单确认时的报价为准。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离标准、内部裂纹等）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换或全额退款。因用户加工、安装或使用不当造成的失效不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书加盖公司公章及检验员签章，具有法律效力。

**技术支持**：

- 远程指导：工作日8:00至20:00，技术团队在24小时内通过电话或视频方式提供工艺指导及问题诊断；

- 现场服务：如需工程师到场，在确认需求后48小时内安排人员抵达现场（国内范围），提供加工、焊接、热处理等现场技术支持。

**检测服务**：可安排SGS、BV等第三方检测机构对产品进行复验，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担；若客户要求特殊检测项目（如高温持久蠕变、微观组织分析等），费用由双方协商分摊。

**备品保障**：对于已停产的牌号或规格，上海墨钜承诺在停产后五年内仍可提供同质替代材料或定制加工服务，确保客户设备维护及备件更换不受影响。

**售后响应**：对于质量投诉或技术咨询，上海墨钜承诺在2小时内回复客户，48小时内出具初步解决方案。如属材料质量问题，将在确认后7个工作日内启动退换货流程。
