# GH1016铁镍基高温合金定制规格：高温组织稳定、抗氧化、耐腐蚀

## 一、产品概述与适用范围

GH1016属于铁镍基高温合金（Iron-Nickel based superalloy），典型牌号为GH1016（国内标准牌号，对应相近国际牌号如Incoloy 800H/800AT等改进型）。该合金在650℃至950℃范围内具有优异的高温组织稳定性、抗氧化性和抗腐蚀性能，特别适用于长期服役于高温氧化性气氛及含硫、含碳等复杂介质环境。其核心优势包括：高温强度保持率高，在800℃下抗拉强度仍可保持在300MPa以上；抗氧化极限温度可达1000℃，氧化增重率低；组织稳定性好，长期时效后无有害相析出；冷热加工性能优良，可制成复杂形状部件；焊接性能良好，焊后无需强制热处理。该产品适用于航空航天、能源化工、工业炉窑、玻璃制造、冶金设备等领域中要求高温持久服役的关键部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等高端装备，严格执行ASTM、GB/T及GJB等国内外标准，全流程工艺可追溯，确保每一批次产品的化学成分、力学性能及显微组织均达到设计指标。公司长期为航天、核电、石化等高端行业提供定制化特殊钢及合金材料。

## 三、核心功能

1. **耐高温氧化**：在900℃至1000℃的氧化性气氛中，表面形成致密的Cr₂O₃及少量Al₂O₃保护膜，氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准），有效阻止进一步氧化侵蚀。

2. **抗特定介质腐蚀**：在含硫、含碳、含氯等高温腐蚀性气体（如H₂S、SO₂、CO、Cl₂等）环境下，合金具有优异的抗硫化、抗渗碳及抗氯脆能力，适用于煤化工、垃圾焚烧等恶劣工况。

3. **高温强度与组织稳定性**：通过添加Mo、W、Nb等元素强化基体，并在700℃至950℃长期时效后，γ′相及碳化物分布均匀，无σ相、Laves相等有害相析出，保证部件长期服役可靠性。

4. **良好冷热加工性**：热加工温度范围宽（950℃~1150℃），可进行锻造、轧制、挤压等工艺；冷加工塑性良好，可进行冷拉、冷弯、冷冲等操作，加工硬化率适中。

5. **焊接适应性**：采用TIG（钨极惰性气体保护焊）、MIG（熔化极惰性气体保护焊）或手工电弧焊均可获得良好接头，焊后无需强制热处理，降低制造难度。

## 四、技术特点

### 合金设计思路

GH1016以铁镍为基体（Fe+Ni含量约70%~75%），通过添加Cr（19%~22%）提供抗氧化和抗腐蚀基础，加入Mo（1.5%~2.5%）和W（1.0%~2.0%）实现固溶强化，添加Nb（0.5%~1.2%）和Ti（0.3%~0.8%）形成细小弥散的γ′相（Ni₃(Al,Ti,Nb)）进行时效强化，同时控制C含量（0.05%~0.10%）形成稳定碳化物（MC、M₂₃C₆）以钉扎晶界，提高高温蠕变强度。

### 冶炼工艺

采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，有效降低气体含量（O、N、H）及有害杂质（S、P），确保合金纯净度。对于要求更高的批次，可增加真空自耗重熔（VAR）工序，进一步提升组织均匀性。

### 热处理制度

标准热处理为：固溶处理（1050℃~1100℃，保温1~2小时，水冷或快速空冷）+时效处理（750℃~800℃，保温8~16小时，空冷）。固溶使合金元素充分溶解，时效促使γ′相和碳化物弥散析出，达到最佳强韧化效果。

### 显微组织控制

固溶态组织为奥氏体基体+少量未溶碳化物；时效后析出细小γ′相（尺寸约20~50nm）及晶界碳化物链。晶粒度控制在4~7级（ASTM标准），避免粗晶导致强度下降或细晶引起塑性降低。通过控制热加工及热处理参数，可有效抑制δ相（Ni₃Nb）在晶界的连续析出，防止脆化。

### 无损检测及质量保证

每批次产品均进行超声波探伤（UT，按ASTM A388或GB/T 6402标准）确保内部无裂纹、夹杂等缺陷；表面采用液体渗透检测（PT）或涡流探伤（ET）检查表面质量；化学成分使用直读光谱仪（OES）或ICP（电感耦合等离子体发射光谱法）分析；力学性能测试严格按GB/T 228或ASTM E8执行。全流程数据记录可追溯，随货提供原厂质保书。

## 五、应用领域

- **航空航天**：用于发动机燃烧室、涡轮盘、导向叶片、加力燃烧室等高温部件，承受800℃~950℃燃气冲刷。

- **能源化工**：用于煤制气、石油裂解、合成氨等装置中的高温反应器内件、转化炉管、换热器管束等。

- **工业炉窑**：用于热处理炉、玻璃熔窑、陶瓷烧结炉的炉辊、马弗罩、热电偶保护管、辐射管等。

- **冶金设备**：用于连续退火炉、镀锌线炉辊、热处理炉底辊、高温料盘等。

- **玻璃与陶瓷制造**：用于玻璃纤维拉丝漏板、陶瓷烧结托板、模具等，要求高温抗氧化及抗玻璃液侵蚀。

- **汽车工业**：用于涡轮增压器热端部件、排气歧管、EGR系统等高温排气系统。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

C: 0.05~0.10；Si: ≤0.80；Mn: ≤1.00；P: ≤0.020；S: ≤0.015；Cr: 19.0~22.0；Ni: 30.0~35.0；Mo: 1.5~2.5；W: 1.0~2.0；Nb: 0.5~1.2；Ti: 0.3~0.8；Al: 0.2~0.6；Fe: 余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）: ≥620MPa；屈服强度（Rp0.2）: ≥280MPa；延伸率（A）: ≥30%；硬度（HBW）: 180~240；冲击功（Akv）: ≥60J。

高温性能（800℃典型值）：抗拉强度≥300MPa；屈服强度≥180MPa；延伸率≥35%。

**物理性能（典型值）**：

密度：8.0 g/cm³；熔点：1370℃~1410℃；热导率（500℃）：约18 W/(m·K)；电阻率（20℃）：约1.1 μΩ·m；线膨胀系数（20℃~800℃）：约16.5×10⁻⁶ /K；弹性模量（20℃）：约200 GPa。

**耐腐蚀/高温性能（典型值）**：

抗氧化极限温度：1000℃（空气中，100h氧化增重率<0.5 mg/cm²）；临界点蚀温度（CPT，ASTM G48方法E）：≥25℃（3.5%NaCl溶液）；抗渗碳性能：在925℃、高碳势气氛中，100h后渗碳层深度<0.1mm；高温持久强度（800℃/1000h）：≥80MPa。

**产品规格范围**：

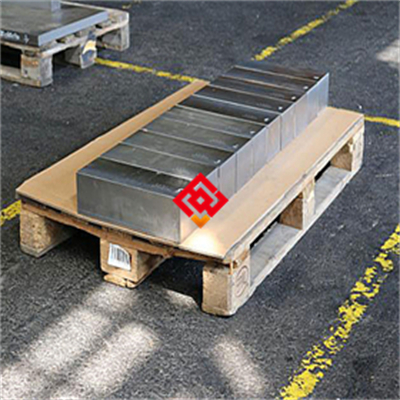

- 板材：厚度0.5mm~80mm，宽度≤2000mm，长度≤6000mm；

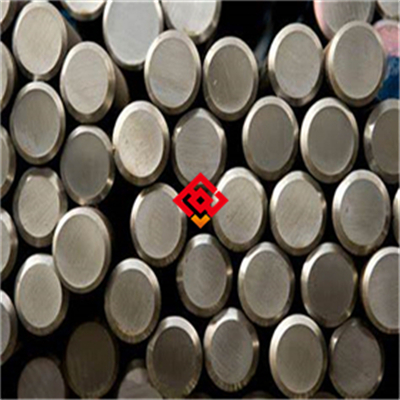

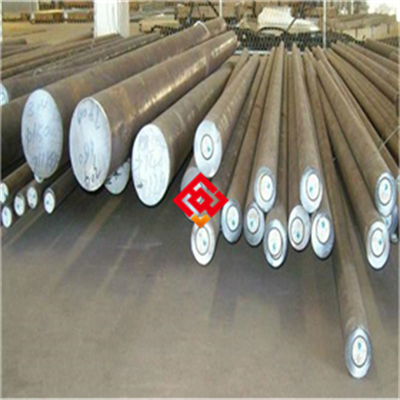

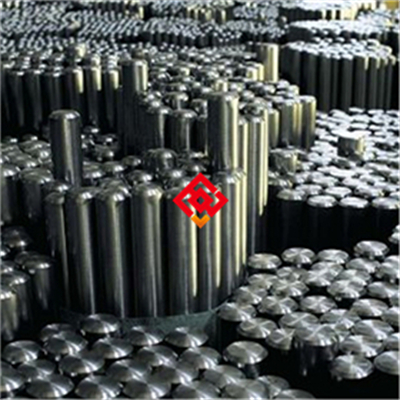

- 棒材：直径5mm~300mm，长度≤6000mm；

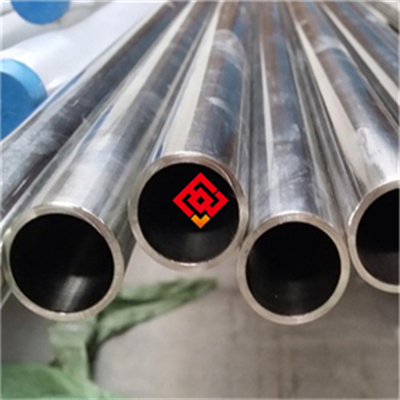

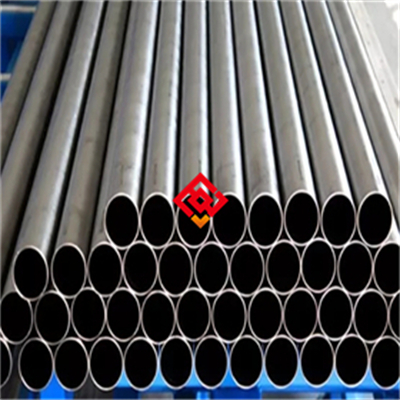

- 管材：外径6mm~219mm，壁厚0.5mm~20mm，长度≤12000mm；

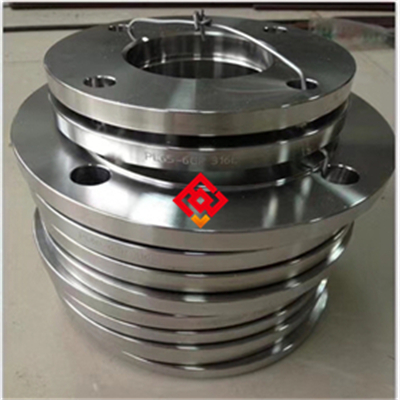

- 锻件：按图纸定制，单件重量≤5000kg；

- 丝材：直径0.1mm~6mm，卷状或直条。

**交货状态**：

板材：固溶+酸洗/或磨光；棒材：固溶+车光/或磨光；管材：固溶+酸洗；锻件：固溶+粗加工；丝材：冷拉+固溶+酸洗。可根据客户要求提供时效态或半时效态。

**批次溯源码解读**：

编码规则示例：MJ-GH1016-202503-021-H01-P20（含义：上海墨钜-牌号-生产年月（2025年3月）-炉号（021号）-热处理批号（H01）-规格代码（P20表示板厚20mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书中包含该批次完整的化学成分、力学性能、探伤报告、尺寸检验记录及热处理工艺参数。

## 七、注意事项

1. 避免在450℃~650℃温度区间长期服役，该区间可能引发碳化物沿晶界析出，导致晶间腐蚀敏感性增加。

2. 禁止接触含液态锌、液态铜、液态铅等低熔点金属，避免发生液态金属脆化（LME）导致开裂。

3. 冷加工后若变形量超过15%，建议进行中间退火（950℃~1000℃，空冷）以消除加工硬化，防止后续加工开裂。

4. 焊接时严格控制层间温度不超过100℃，焊后建议进行去应力退火（750℃~800℃，保温1~2小时，空冷）以降低残余应力。

5. 表面划伤或凹坑会降低抗氧化和耐腐蚀性能，加工及搬运过程中应使用软质垫层保护。

6. 热处理时升温速率不宜过快（建议≤200℃/h），避免热应力过大导致变形或开裂。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥通风处，环境温度-10℃~40℃，相对湿度≤60%。地面应铺设木质或橡胶垫板，严禁直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）及有机溶剂混存。

**包装规范**：板/棒材先用防锈纸包裹，再套入塑料薄膜袋，内加干燥剂（硅胶包），外层用木箱或铁皮捆扎；管材两端封堵，内充氮气保护后装入编织袋或木箱；丝材缠绕在线轴上，装入防潮袋后放入纸箱。每件包装均标注牌号、规格、炉号、数量及生产日期。

**运输注意事项**：运输过程中应固定牢固，防止碰撞和滑动；使用防水篷布遮盖，避免雨淋和暴晒；吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

- 推荐方法：厚度≤20mm采用等离子切割（电流100~300A，速度300~800mm/min）；厚度>20mm采用带锯（锯带速度20~40m/min，进给量0.01~0.03mm/齿）或激光切割（功率2000~6000W，氮气辅助）；精密切割推荐水刀切割（压力350~400MPa，石榴砂80目）。

- 切割后需用砂轮打磨去除热影响区氧化层和毛刺，打磨深度≥0.5mm。

- 注意事项：切割过程中保持充分冷却，防止局部过热导致组织变化；禁止使用普通碳钢砂轮片，应使用不锈钢专用砂轮片（如氧化铝或碳化硅材质）。

**焊接（适用时）**：

- 推荐方法：TIG焊（钨极氩弧焊）或MIG焊（熔化极气体保护焊），也可采用手工电弧焊（SMAW）。

- 填充金属：推荐使用同材质焊丝（如GH1016专用焊丝）或镍基合金焊丝（如ERNiCrMo-3或ERNiCr-3）。

- 焊接参数（TIG焊典型值）：电流80~180A，电压12~18V，焊接速度80~150mm/min，保护气体为纯氩（纯度≥99.99%），流量10~15L/min；层间温度≤100℃。

- 焊后热处理：一般无需强制热处理；若要求消除残余应力，可在750℃~800℃保温1小时，空冷。

- 注意事项：焊接前清理坡口及两侧20mm范围内的油污、氧化物（使用丙酮擦拭）；禁止使用含氯溶剂（如三氯乙烯）清洗；焊后应进行目视检查及液体渗透检测（PT）。

**热处理**：

- 固溶处理：1050℃~1100℃，保温时间按厚度计算（每毫米保温1~2分钟，但不少于30分钟），冷却方式为水淬或快速空冷（厚度<10mm可空冷）。

- 时效处理：750℃~800℃，保温8~16小时，空冷。

- 注意事项：热处理炉内气氛应保持中性或微氧化性，避免渗碳或脱碳；禁止在含硫气氛中加热；热处理后应进行硬度检测及金相组织检查。

- 详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

- 连接件材质推荐使用同级别高温合金（如GH1016或Incoloy 800H），避免异种金属接触导致电偶腐蚀。

- 密封垫片应选用无卤素材料（如膨胀石墨、陶瓷纤维垫片），禁止使用含氯的聚四氟乙烯（PTFE）垫片，防止高温下释放腐蚀性气体。

- 安装完成后，应对焊缝及热影响区进行酸洗钝化处理（酸洗液配方：20%硝酸+5%氢氟酸+余量水，温度40℃~50℃，时间10~20分钟），然后用清水冲洗并干燥。

**日常维护方法**：

- 清洁周期：每3~6个月检查一次，视工况恶劣程度可缩短至每月。

- 清洗剂：使用中性清洗剂（pH 6~8）或专用不锈钢清洗剂，禁止使用含氯、含氟、含硫的化学品。

- 防锈/防氧化处理：若部件长期停用，应涂覆高温防锈油（如含铝粉的防锈涂层）并密封保存。

**常见故障及解决方法**：

1. **表面点蚀**：通常由介质中含氯离子或表面有附着物引起。解决方法：清除表面附着物，重新进行酸洗钝化；若点蚀深度>0.2mm，需进行打磨补焊。

2. **焊缝开裂**：多由焊接应力过大或填充金属不匹配导致。解决方法：打磨裂纹后重新焊接，严格控制层间温度，焊后进行去应力退火。

3. **变形**：热处理或高温服役过程中发生变形。解决方法：在固溶处理后进行热矫形（温度≥950℃），或采用机械矫形并配合去应力退火。

## 十一、安全警示与应急处理

**高温操作安全**：

- 操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩及阻燃服（如Nomex材质）。

- 禁止触碰未冷却的工件（表面温度可能超过800℃），工件冷却至室温后方可搬运。

- 现场应配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（防止高温金属遇水爆炸或产生氢脆）。

**切割加工安全**：

- 切割作业人员必须佩戴防护面罩（遮光号：等离子切割≥10号，激光切割≥12号），并穿戴阻燃围裙和护腿。

- 现场应安装排烟系统（抽风量≥5000m³/h），及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。

- 切割区域应设置火花隔离帘（防火布材质），防止火花引燃周围可燃物。

**产品损坏或腐蚀后的应急处理**：

- 若发现产品开裂或穿孔导致介质泄漏，立即停机隔离，关闭上下游阀门，切断介质源。

- 操作人员应穿戴防酸碱手套、防毒面具（如介质含硫化氢）及防护服，避免直接接触泄漏介质。

- 泄漏介质应使用吸附材料（如蛭石、砂土）进行中和收集，碱性介质用稀醋酸中和，酸性介质用碳酸氢钠中和。

- 废弃物应分类收集：沾染腐蚀性介质的废料属于危险废物（HW类，如HW34废酸、HW35废碱），交由有资质的处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：优先确认产品服役温度、介质环境及应力水平，GH1016适合800℃~950℃长期服役，若温度超过1000℃或存在强还原性气氛，建议选用更高等级的镍基合金（如GH4099或GH4169）。

2. **关键性能参数**：根据设计需求核对PREN值（耐点蚀当量，GH1016典型PREN=22~26）、高温持久强度（800℃/1000h≥80MPa）、硬度（HBW 180~240）等指标，确保满足技术协议。

3. **认证要求**：如应用于核电、船舶、石化等领域，需确认是否要求船级社认证（如CCS、DNV、ABS）、NACE MR0175/ISO 15156认证（抗硫化氢应力腐蚀）或ISO 9001体系认证。

4. **备品备件比例**：建议首次采购时额外订购10%~15%的备件，用于后续维修替换，避免因批次差异导致性能不一致。

5. **质保书核对**：要求供应商提供上海墨钜原厂质保书，核对炉号、批次号是否与产品本体标识一致；对于关键项目，建议要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及探伤结果。

## 十四、价格标准

GH1016铁镍基高温合金的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下（以人民币计，含税）：

- 板材（厚度≥10mm）：约120~180元/公斤；

- 棒材（直径20~100mm）：约130~200元/公斤；

- 管材（外径≤50mm）：约180~280元/公斤；

- 锻件（按图纸定制）：约200~350元/公斤；

- 丝材（直径≤2mm）：约250~400元/公斤。

批量折扣政策：采购量≥5吨可享5%~12%折扣；≥10吨可享10%~18%折扣。小批量试样（单批次≤50公斤）需加价15%~20%。附加服务如双认证（船级社+第三方检测）、定制热处理、精密加工等，费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、非金属夹杂超标、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户提出技术咨询后，24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达现场协助解决工艺问题。

**检测服务**：可安排SGS、BV等第三方检测机构对产品进行复检，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担；若客户要求增加非常规检测（如高温持久、蠕变、腐蚀试验等），费用按实际发生收取。

**备品保障**：该牌号停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备长期运维无忧。

**售后响应**：质量相关问题2小时内回复处理意见，48小时内出具初步解决方案，确保客户生产不受影响。
