一、项目概况

本项目地处呼伦贝尔高寒区域，冬季漫长严寒、最低温极低、采暖周期长，选用BA 楼宇自控平台 + 分布式 DDC 可编程控制器成套方案。DDC 就地实现机电设备逻辑控制、防冻自保，BA 平台集中调度、统一监测、能耗归集，适配严寒建筑采暖防冻、空调节能、设备安全运行需求，满足内蒙古公共建筑智能化、节能审查验收规范。

二、系统层级架构

1、管理层：BA 楼宇自控系统

搭建中控监控平台，采用 B/S 组态架构，整栋建筑设备集中可视化监视、参数远程修改、运行日程编制、故障分级告警、能耗报表自动生成；通过 BACnet/Modbus 协议全线对接现场 DDC，下发季节运行策略，汇总全楼设备运行与能耗数据，预留接口可后期接入能源管理、IBMS 集成平台。

2、现场控制层：DDC 可编程控制器（核心硬件）

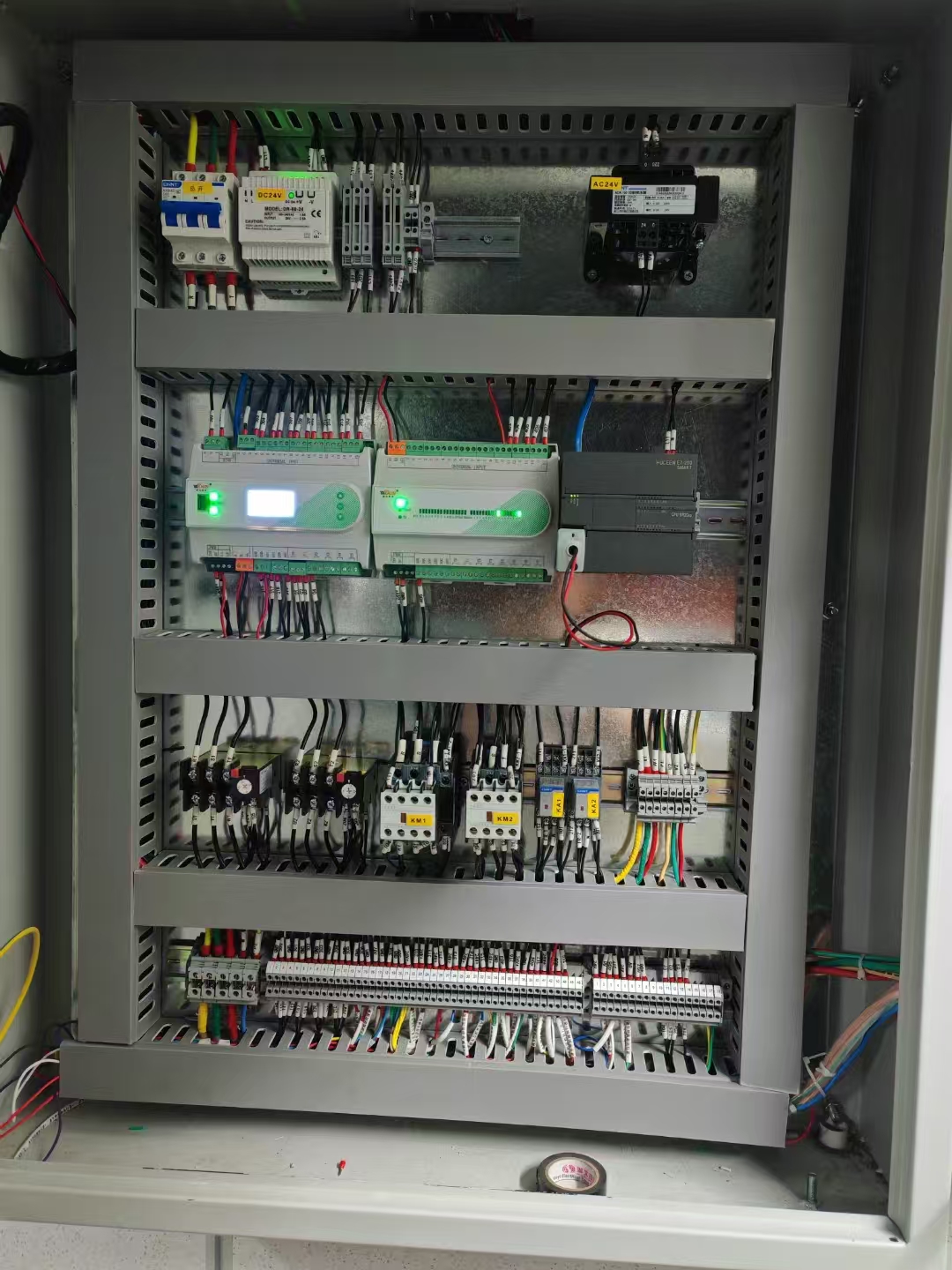

DDC 就近部署在机房、楼层弱电竖井，选用宽温耐寒工业级机型，标配 AI/AO/DI/DO 通用点位，支持本地可编程逻辑编辑；断网自治运行，通讯中断后采暖、空调、给排水自控逻辑不受中控影响，适配呼伦贝尔低温机房运行环境。

大机房（冷热源、换热站）：大容量扩展型 DDC，实现机组、泵组、冷却塔群控；

楼层新风机、排风、末端空调：紧凑型 DDC 单点配套控制；

给排水、公共照明：小型 I/O 扩展模块就近采集控制。

3、现场设备层

温湿度、CO₂、压差传感器、电动调节阀、风阀执行器、冷热机组、采暖板式换热机组、风机水泵、液位仪表等末端元器件。

三、DDC 可编程控制器专项功能（高寒定制）

采暖防冻专属编程逻辑（项目重点） DDC 本地内置防冻程序，监测管路水温、环境温度，低温联锁循环泵间歇运行，管道低温预警、伴热联动，杜绝冬季管路冻裂；夜间建筑闲置时维持低温保温模式，避免系统全停冻管。

空调新风 PID 可编程调节 根据室内温湿度、CO₂自动演算，动态调节水阀、新风阀门开度；夏季制冷、冬季采暖、春秋全新风三种工况可编程一键切换。

冷热源 / 换热站群控编程 DDC 根据末端冷热负荷，自主启停锅炉 / 换热机组、循环水泵，按需匹配输出，杜绝满负荷空载耗能；遵循 “先开水泵、后启机组；先停机组、延后停泵” 时序联锁。

设备就地保护逻辑 风机、水泵故障、过载、压差异常由 DDC 就地保护停机并上传 BA；接收消防干接点信号，立刻关停空调新风，联动排烟设备动作。

四、BA 系统管控功能

分时段分区精细化管控 按工作日、夜间、节假日自动分区管控，非工作区下调采暖负荷、关停多余新风，在保证防冻底线前提下削减无效能耗。

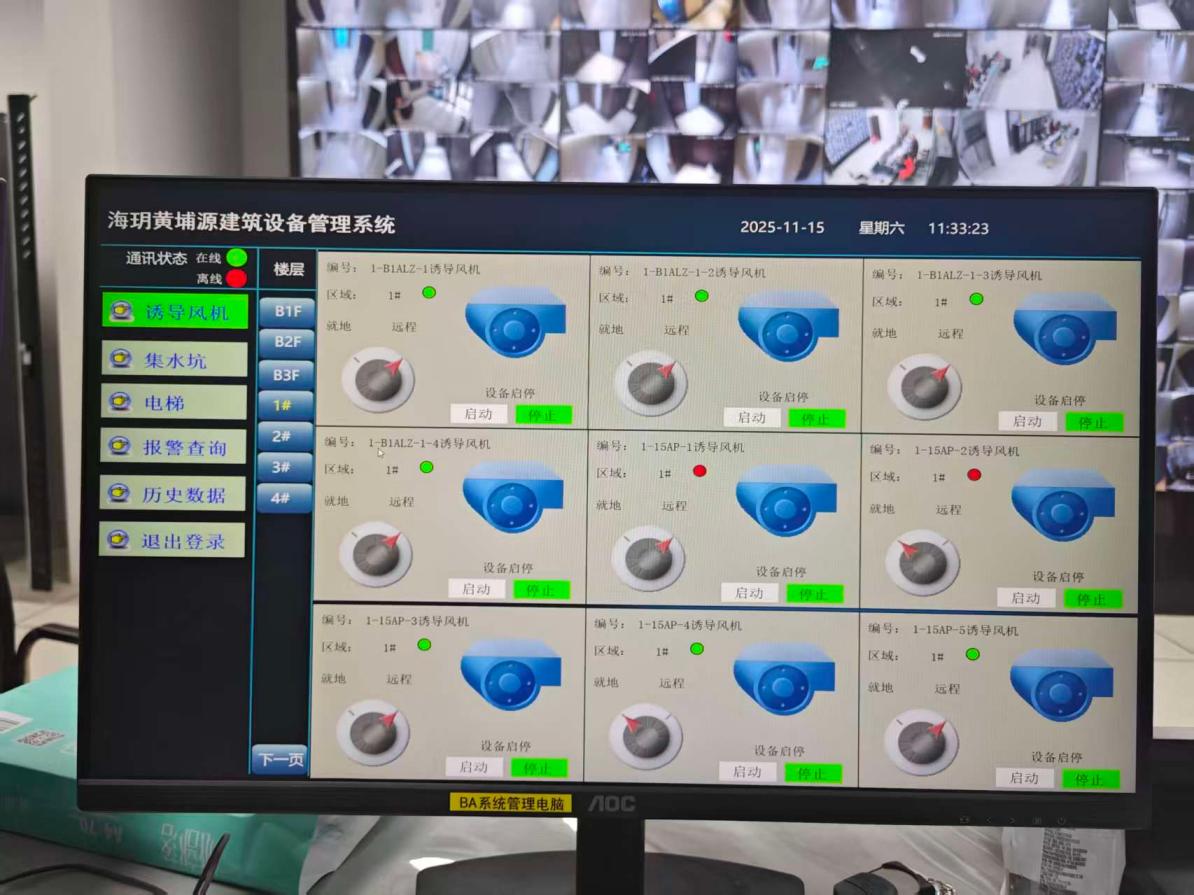

全设备在线监测 实时查看 DDC 上传的设备启停、故障、温度、阀位、电流等参数，异常弹窗告警，精准定位故障点位，减少高寒天气现场巡检频次。

能耗统计与节能台账 汇总采暖耗热量、水电能耗，分项统计空调、动力能耗数据，生成月度、年度台账，满足内蒙古能耗双控、绿色建筑资料备案。

五、高寒地域项目优势

耐寒适配：DDC 硬件宽温设计、控制柜可选配柜内加热器，适应呼伦贝尔零下极端低温环境，降低电控故障；

防冻安全可靠：DDC 本地独立防冻程序，不依赖上位机网络，从根源避免严寒冻管事故；

节能收益：采暖精细化调控 + 空调智能运行，暖通系统综合节电、节热 22%～30%；

运维便捷：远程在线修改 DDC 控制程序，高寒冬季减少室外、机房上门调试。
