沈阳项目｜BA建筑设备监控管理系统与DDC可编程控制器

沈阳项目｜BA建筑设备监控管理系统与DDC可编程控制器的应用

一、项目概述

沈阳地区属于北方严寒地区，冬季寒冷漫长、昼夜温差大、采暖周期长、冬夏季负荷差异极大。本项目采用BA建筑设备监控管理系统+DDC可编程控制器智能化楼宇自控解决方案，通过DDC可编程就地控制实现空调、新风、通风、冷热源、采暖换热、给排水设备精准自控与严寒防冻保护；通过BA上位平台实现整楼设备集中监控、时序管理、工况联动、能耗分析与远程智慧运维。系统针对沈阳冬季低温、夏季高温高负荷的气候特征定制控制策略，保障设备安全稳定运行、室内舒适恒温、建筑节能降耗，完全满足辽宁地区智能建筑、公共建筑节能验收规范。

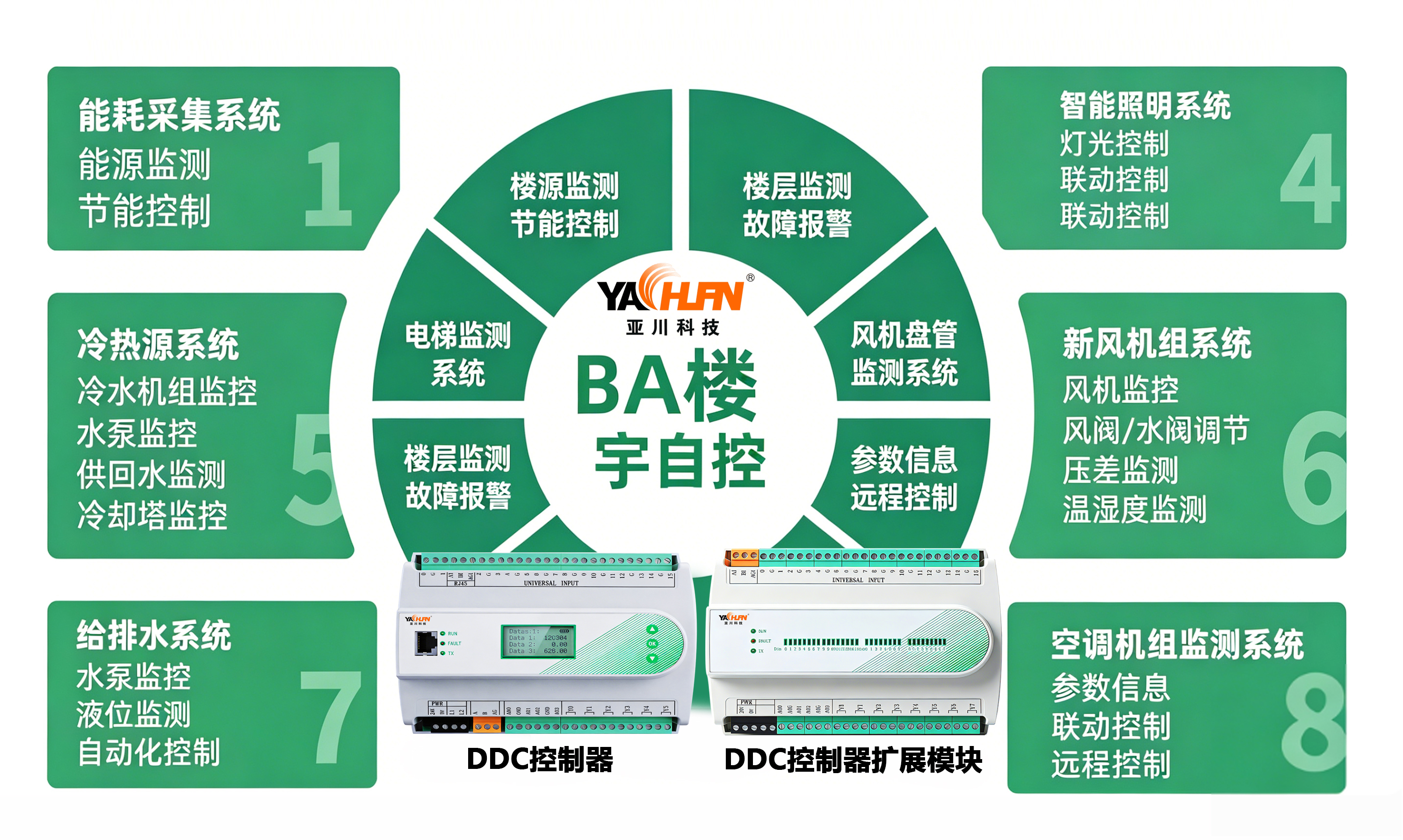

二、系统整体架构

系统采用上位集中管理+下位分布式可编程控制两层架构，架构稳定、维护简单、适配北方公建高标准运维模式。

1、BA建筑设备监控管理系统（管理层）

搭建楼宇自控监控平台，采用B/S可视化组态界面，实现全楼机电设备运行状态、环境参数、设备故障、能耗数据集中监测；支持工作日/节假日自动时序策略、远程参数修改、设备一键启停、分级告警推送、自动报表生成。通过标准BACnet/Modbus协议与所有DDC控制器双向通讯，下发季节运行策略、汇总全站数据，可预留接口对接IBMS、能源管理系统。

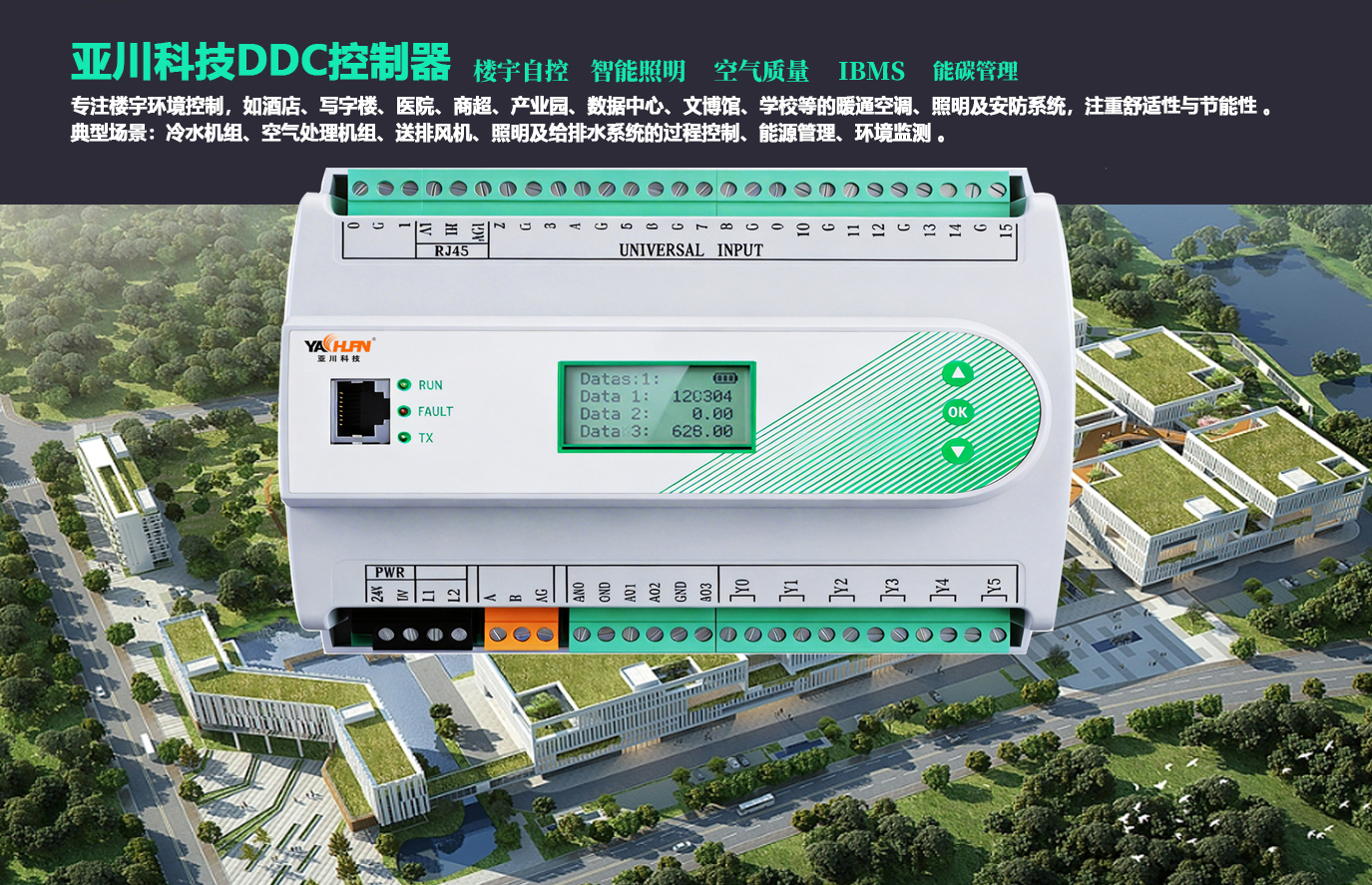

2、DDC可编程控制器（现场核心控制层）

现场采用工业级可编程DDC控制器，按机房、楼层、功能区分布式布置，负责所有暖通、动力设备就地逻辑运算与闭环控制。DDC支持本地可编程、断网自治运行，网络中断后仍可独立完成防冻、恒温、设备联锁保护，杜绝严寒天气系统瘫痪风险。

点位配置覆盖：AI模拟量采集、AO模拟输出、DI开关量采集、DO开关量输出，满足空调、新风、风机水泵、水阀风阀、液位、压差、温度全点位控制需求。

3、现场设备层

包含温湿度、CO₂、压差、水温传感器、电动调节阀、风阀执行器、冷水机组、换热机组、空调机组、新风机、排风机、冷却塔、给排水泵组等常规机电末端。

三、DDC可编程控制器核心应用功能（沈阳严寒重点）

1、严寒冬季专属防冻可编程逻辑

DDC本地内置定制防冻程序，实时监测管路水温、机房环境温度，当温度接近低温阈值时，自动启动循环泵间歇运行、保持管路活水循环；自动关闭新风、降低末端负荷、锁定设备防冻模式，彻底杜绝冬季管道冻裂、设备冻损事故，适配沈阳长期低温工况。

2、空调、新风PID自适应调节

DDC根据室内温湿度、CO₂浓度、室外气候自动演算，动态调节水阀开度、风机转速、新风风量；冬季优先恒温采暖、夏季精准制冷、过渡季利用全新风节能换气，兼顾舒适度与节能性。

3、冷热源/换热站可编程群控

DDC可编程实现机组、冷冻泵、冷却泵、采暖循环泵、冷却塔联动时序控制，根据建筑实时冷热负荷自动增减设备运行台数，实现变流量、变负荷智能运行，避免传统工频设备空载高能耗问题。

4、设备安全联锁与消防优先逻辑

DDC内置完整设备保护逻辑，风机、水泵过载、缺相、压差异常自动停机告警；接收消防信号立即关停空调新风、联动排烟排风、切换消防工况，满足消防验收强制联锁要求。

四、BA建筑设备监控管理系统核心功能

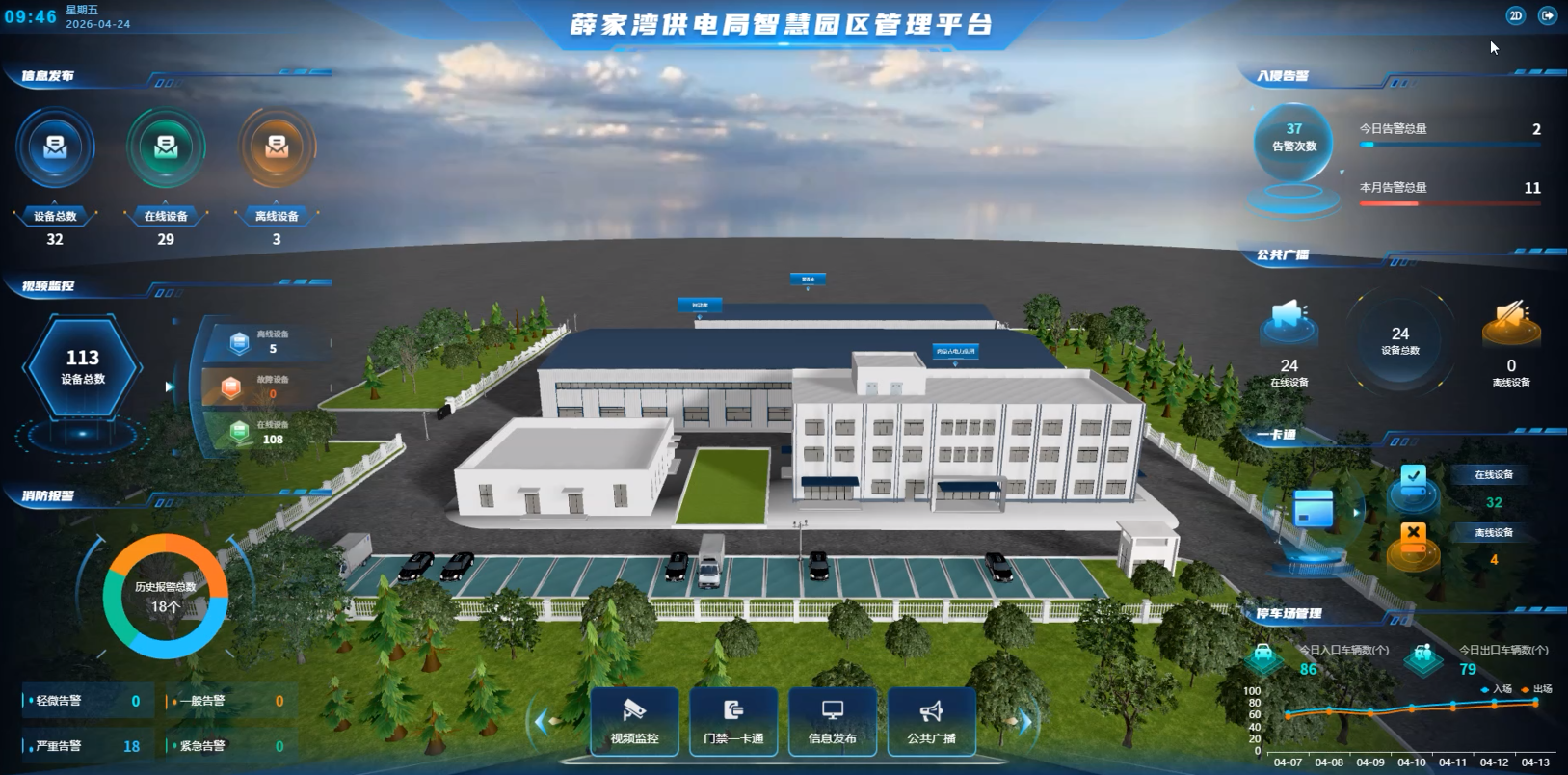

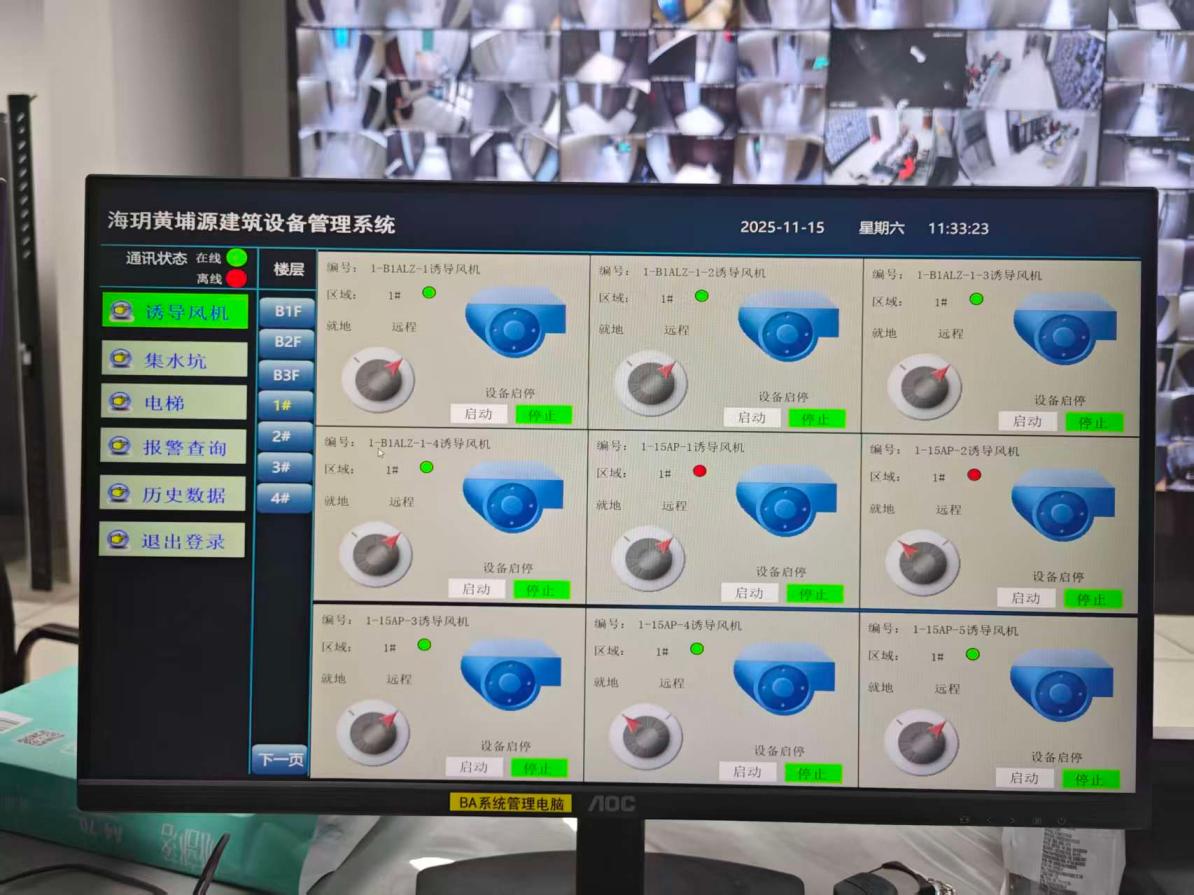

1、全楼宇设备集中可视化监控

实时监测所有空调、新风、通风、冷热源、给排水设备运行状态、故障信息、环境参数，实现楼宇设备“一张图管理”。

2、四季工况智能切换（适配东北气候）

系统内置冬季防冻采暖、夏季制冷、过渡季新风三套运行模式，可自动或手动切换，适配沈阳冬长夏短、四季分明的气候特点。

3、分区分时节能管控

按办公作息自动区分工作时段与非工作时段，夜间、节假日自动降低设备负荷、关停闲置区域空调新风，大幅降低无效能耗。

4、故障告警与远程运维

设备异常、通讯故障、温湿度超标、能耗异常实时弹窗告警，精准定位故障点位，减少冬季高空、室外、机房巡检频率，实现智慧少人值守。

5、能耗数据统计与合规台账

自动汇总空调、动力、照明、采暖能耗数据，生成日报、月报、年报，满足辽宁省公共建筑能耗监测、节能审查、绿色建筑验收资料要求。

五、项目核心优势（沈阳项目专属）

严寒高可靠性：DDC工业级宽温运行，本地自治防冻逻辑，无惧东北低温天气，设备运行稳定性高；

防冻安全兜底：断网不瘫痪、防冻不依赖上位机，从底层杜绝冬季冻管风险；

节能效果显著：设备精细化调控+负荷自适应优化，综合暖通节能率可达20%–30%；

运维成本低：远程监控、自动告警、无人值守运行，大幅降低冬季运维难度；

合规性强：完全符合辽宁省智能建筑、消防、节能、绿色建筑验收标准。
