安徽项目｜消防风机一体化监控系统 + 防排烟监控器 整体方案

安徽项目｜消防风机一体化监控系统 + 防排烟监控器 整体方案

一、项目地域工况与核心建设要求

1. 安徽本地环境与建筑特点

气候特征：亚热带季风气候，夏季高温高湿、梅雨季持续阴雨、空气湿度大；雷雨天气多，对设备防潮、防雷、防凝露、电气抗干扰要求高；部分区域夏季多短时强对流天气。

建筑业态：公建、商业、医院、学校、地下车库、高层住宅、产业厂房为主，防烟分区多、风机 / 风阀数量大、分布楼层广，对系统联动可靠性、信号传输稳定性要求严苛。

消防痛点：梅雨季节设备箱体、线路易受潮短路；传统风机控制分散、联动逻辑混乱、状态反馈缺失；人工巡检难度大，故障无法提前预警，难以满足安徽当地消防全数联动测试、状态全上传验收标准。

2. 核心建设目标

搭建消防风机一体化监控系统，统一管控排烟风机、正压送风机、补风机、消防兼平时风机；

配套防排烟监控器，实现风阀、防火阀、余压、排烟窗、挡烟垂壁全点位监测与联锁控制；

与火灾自动报警系统（FAS）无缝联动，火警优先、分区精准动作，杜绝误动 / 拒动；

设备具备防潮、防雷、凝露防护，适配安徽多雨潮湿环境；

全状态实时上传消防控制室，运行、故障、联动记录可追溯，一次性通过安徽省消防设计审查、现场验收与备案安徽省住房和城乡建设厅。

二、两大核心设备定位与协同关系

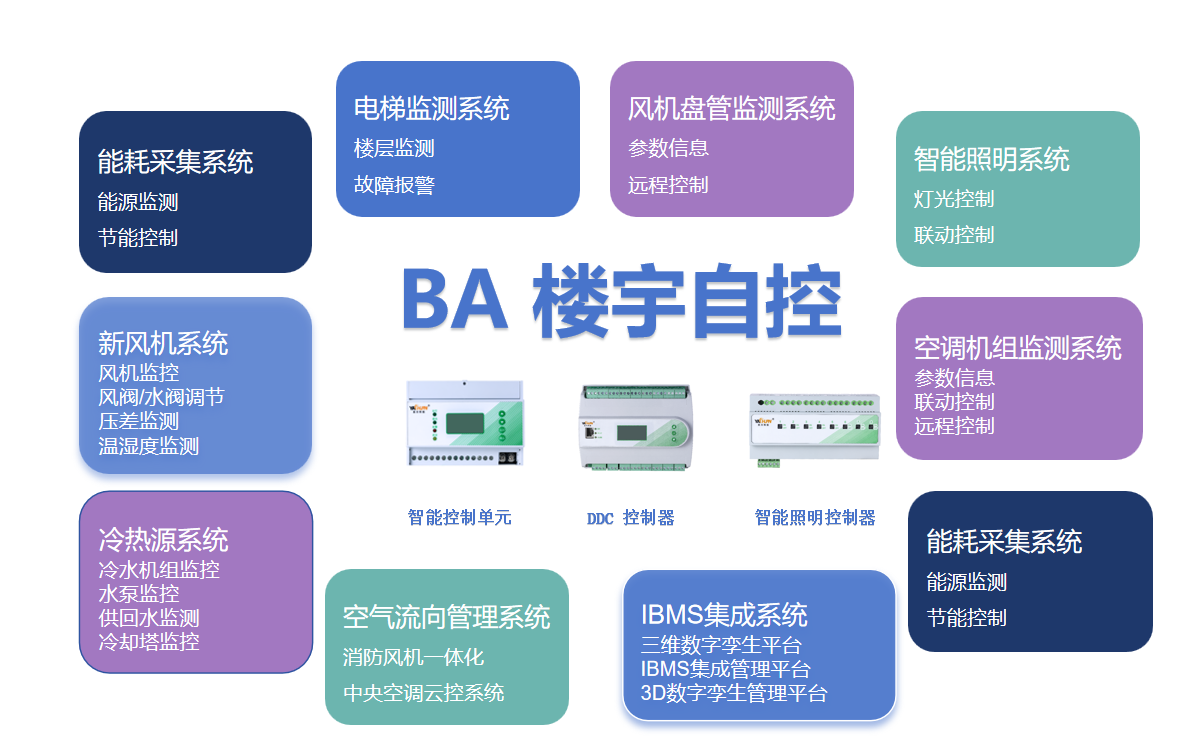

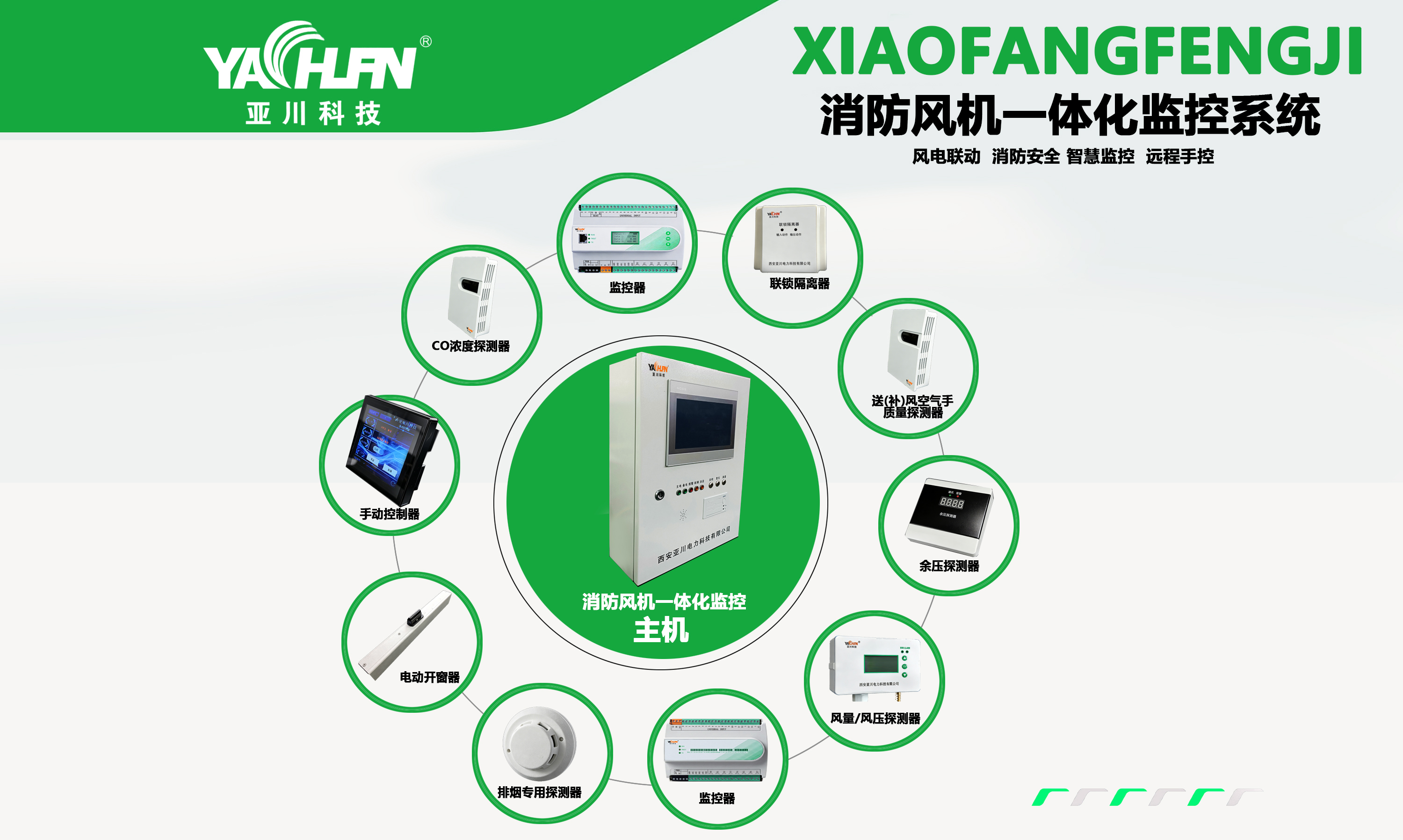

系统采用 **“前端执行 + 区域监控 + 中心管理”** 三级架构，消防风机一体化监控系统负责风机本体自控与电气保护，防排烟监控器负责风阀、余压、排烟窗等末端设备监测联锁，二者深度联动、数据互通，共同构成完整防排烟体系。

表格

设备 / 系统层级定位核心作用

消防风机一体化监控系统风机控制层管控所有消防风机，实现启停、变频、电气保护、状态采集、故障告警，对接消防信号

防排烟监控器末端联锁层监测排烟阀、送风阀、280℃防火阀、余压、排烟窗、挡烟垂壁，执行风 - 机联锁逻辑

三、消防风机一体化监控系统（风机核心管控）

3.1 系统概述

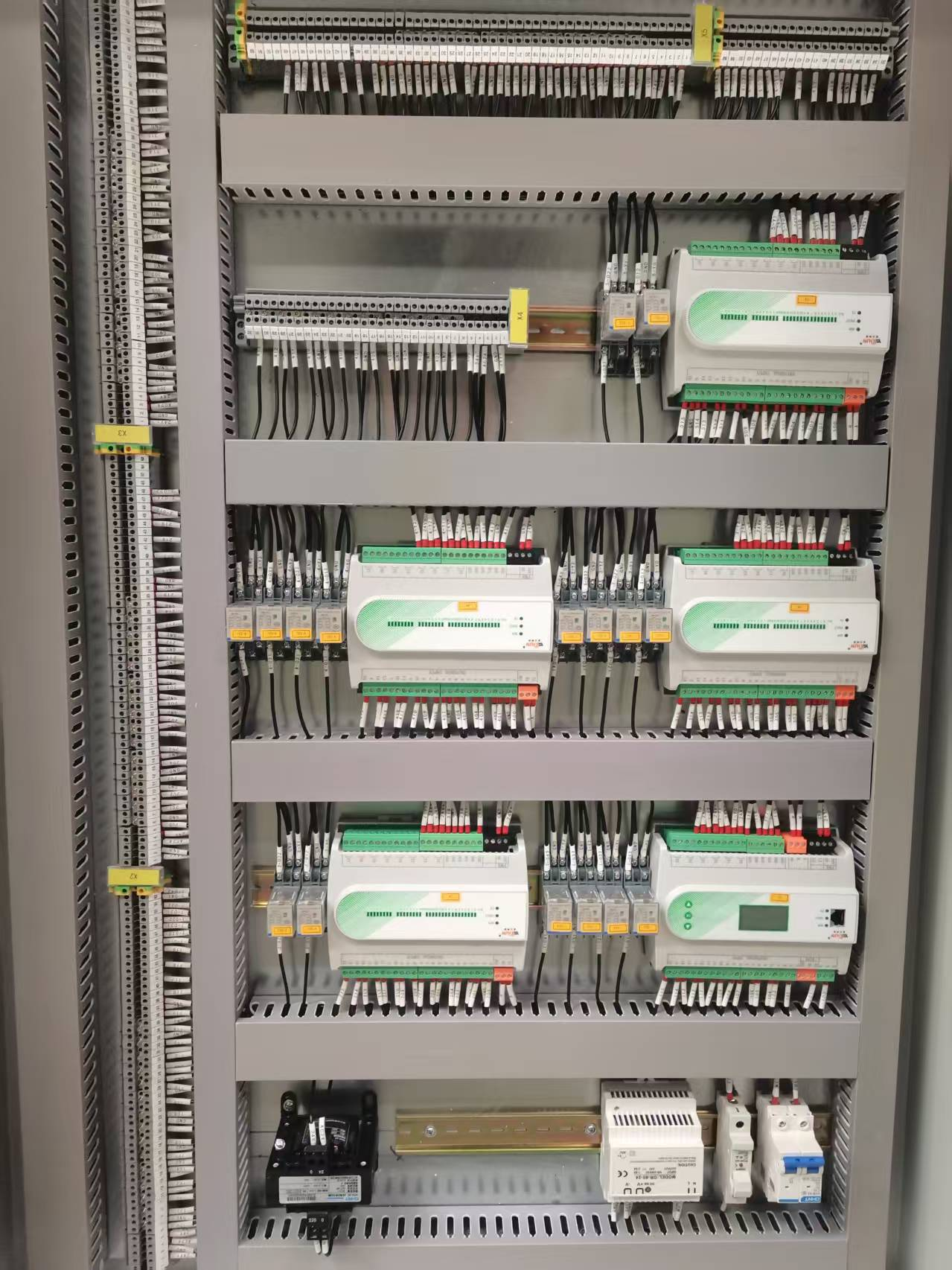

本系统为风机强弱电一体化专用监控系统，集成控制回路、电机保护、信号采集、通讯传输于一体，直接安装于风机配电箱内，无需额外增设控制柜，施工简洁、集成度高。适配安徽潮湿环境，整机做防潮、绝缘、防雷处理，支持本地手动、自动联动、远程控制三种模式，网络中断可断网自治，保障消防功能不受影响。

3.2 硬件配置与地域适配设计

一体化控制器（核心）

供电：DC24V/AC220V 双供电，配备浪涌保护器，适配安徽雷雨天气防雷要求；

防护等级：IP54，壳体密封设计，内部做防潮、防凝露涂层，杜绝梅雨季受潮故障；

通讯：标配Modbus、BACnet协议，支持上传消防控制室、楼宇 BA 系统；

保护功能：过载、断相、三相不平衡、堵转、漏电、启动超时、过热全维度电机保护。

配套传感与执行部件 电流 / 电压传感器、电机温度传感器、风压传感器选用防潮型；接线端子做密封防水处理，室外 / 半室外风机额外加装防雨罩。

3.3 核心功能（安徽项目专项定制）

（1）三模式控制（适配运维 + 消防场景）

本地手动：现场检修、调试使用，优先级最低；

自动联动：日常及火警核心模式，接收防排烟监控器、FAS 信号自动启停；

远程控制：消防控制室远程一键启停，状态实时回传。

（2）消防优先联动（验收核心）

接收火灾报警信号后，立即切断平时通风逻辑，风机强制切换至消防工况：排烟风机全速排烟、正压送风机加压送风，所有联动动作优先级最高，符合 GB51251 及安徽消防验收强制条款。

（3）风 - 机联锁保护（硬性规范）

严格执行联锁逻辑：

任意常闭排烟阀开启 → 联锁启动对应排烟风机、补风机；

任意常闭加压送风阀开启 → 联锁启动对应正压送风机；

280℃排烟防火阀关闭 → 立即联锁停止排烟风机（安徽验收必查项）。

（4）全状态监测与故障告警

实时采集风机运行 / 停止、手自动状态、电流、电压、电机温度、风压；故障就地声光告警，同时上传消防控制室，精准定位故障点位（受潮、缺相、堵转、通讯异常等），减少梅雨季现场巡检工作量。

（5）运行记录追溯

自动存储启停记录、联动记录、故障日志，数据留存≥1 年，可导出报表，满足安徽省消防台账、事后核查要求。

四、防排烟监控器（末端设备监测 + 联锁中枢）

4.1 设备概述

防排烟监控器为防排烟系统区域级监控单元，集中监测管控排烟口、送风口、防火阀、余压探测器、自动排烟窗、挡烟垂壁等所有末端设备，内置专用联动逻辑程序，是风阀与风机之间的联锁桥梁。采用液晶中文显示，就地可查所有点位状态，同样做防潮、防雷设计，适配安徽本地环境。

4.2 配套前端传感 / 执行设备

余压探测器：监测楼梯间、前室与走道压差，标准阈值：前室 25~30Pa、楼梯间 40~50Pa，超压联动泄压风阀，安徽高层公建、住宅强制配置；

排烟阀 / 送风阀执行器：DC24V 供电，反馈全开 / 全关状态；

280℃排烟防火阀：高温熔断反馈信号，联锁停风机；

自动排烟窗、挡烟垂壁：接收指令自动开启，动作状态实时回传。

4.3 核心功能（对标安徽地方验收标准）

（1）全点位状态巡检

轮巡所有风阀、防火阀、余压探测器、排烟窗、挡烟垂壁，所有开闭状态、故障信号 100% 上传消防控制室，满足安徽消防 “全数检查” 要求。

（2）余压智能调控（高层必配）

实时监测疏散通道余压：压力过高 → 自动开启泄压风阀；压力过低 → 关闭泄压阀、调整风机出力，保证疏散通道正压防烟，杜绝烟气侵入。

（3）分区时序联动（火灾工况）

火警发生后，按着火层 + 相邻上下层分区联动：先开启对应区域排烟阀 / 送风阀，再联锁启动风机；火情解除后按规范时序停机、复位，逻辑完全符合国标及安徽审图要求。

（4）阀门故障告警

风阀卡滞、未到位、线路断线实时报警，避免因阀门故障导致风机空转、系统失效。

（5）手动应急操作

面板配备手动按钮，紧急情况下可就地强制开启 / 关闭风阀，兼顾自动与应急双重场景。
