神木项目｜BA 建筑设备管理系统 + 综合能源管理平台 整体方案

神木项目｜BA 建筑设备管理系统 + 综合能源管理平台 整体方案

一、项目地域工况与核心痛点

1. 地域气候与能源特征

气候分区：严寒 / 寒冷地区，冬季极端低温可达 - 22℃，采暖周期 170 天，全年昼夜温差大；春冬多风沙、扬尘，空气干燥，对设备低温运行、防尘、抗老化要求极高。

能源特点：煤炭资源富集，同时风电、光伏资源充沛，具备传统能源 + 新能源互补应用基础；建筑采暖、空调、通风、给排水系统全年高负荷运行，能耗总量大、采暖能耗占比突出。

建筑类型：政务公建、学校、医院、商业综合体、工矿园区、住宅小区配套建筑为主，机电设备数量多、分布广，运维点位分散。

2. 现存核心痛点

冬季采暖系统管控粗放，管网易冻堵、冷热不均，采暖能耗居高不下；

风机、水泵、空调、照明等设备恒速运行，无效能耗多，节能空间大；

电、水、热、气、光伏 / 风电等能源分项计量缺失，能耗无法溯源、分析；

风沙环境导致设备积尘、故障率升高，人工巡检成本高、应急响应慢；

缺乏统一平台，设备监控、能耗统计、碳排核算相互独立，无法满足绿色建筑、节能验收、双碳管控要求；

本地风光新能源与建筑用能系统脱节，自发自用率低。

3. 项目建设目标

以BA 建筑设备管理系统为现场执行中枢，综合能源管理平台为数据决策中枢，构建 “底层自控 + 中层集成 + 上层能碳管控” 三级架构，实现：设备全自动运行、极寒防冻防尘、全品类能源监测分析、负荷优化调度、新能源协同利用、故障预警、远程轻量化运维，全面适配神木气候与能源结构，满足当地住建、节能、消防、双碳验收标准。

二、两大系统定位与协同关系

两大系统为 **“执行手脚”+“决策大脑”** 深度协同模式，形成 “数据采集→分析核算→策略下发→设备执行→效果复盘” 闭环管控。

表格

系统层级定位核心作用

BA 建筑设备管理系统现场控制层 / 执行层对接 DDC 控制器、传感器、执行器，实现冷热源、采暖、空调、通风、给排水、照明等机电设备就地自控、联动保护、数据采集，保障设备稳定、防冻、防尘运行

综合能源管理平台数据管理层 / 决策层汇总 BA 上传的全量设备与能耗数据，完成能源分项计量、能耗分析、碳排核算、负荷预测、优化调度、报表台账，联动新能源系统，输出节能降碳策略

三、BA 建筑设备管理系统（现场核心自控系统）

3.1 系统概述

本系统采用集散式 DDC 控制架构，现场部署 DDC 控制器、温湿度 / 压力 / 流量 / CO₂传感器、电动阀、风阀执行器等设备，就近管控所有机电系统；网络中断时断网自治，保障采暖、供水、排烟等核心功能不间断运行，完美适配神木冬季无人值守、风沙恶劣工况。

3.2 核心硬件与地域适配设计

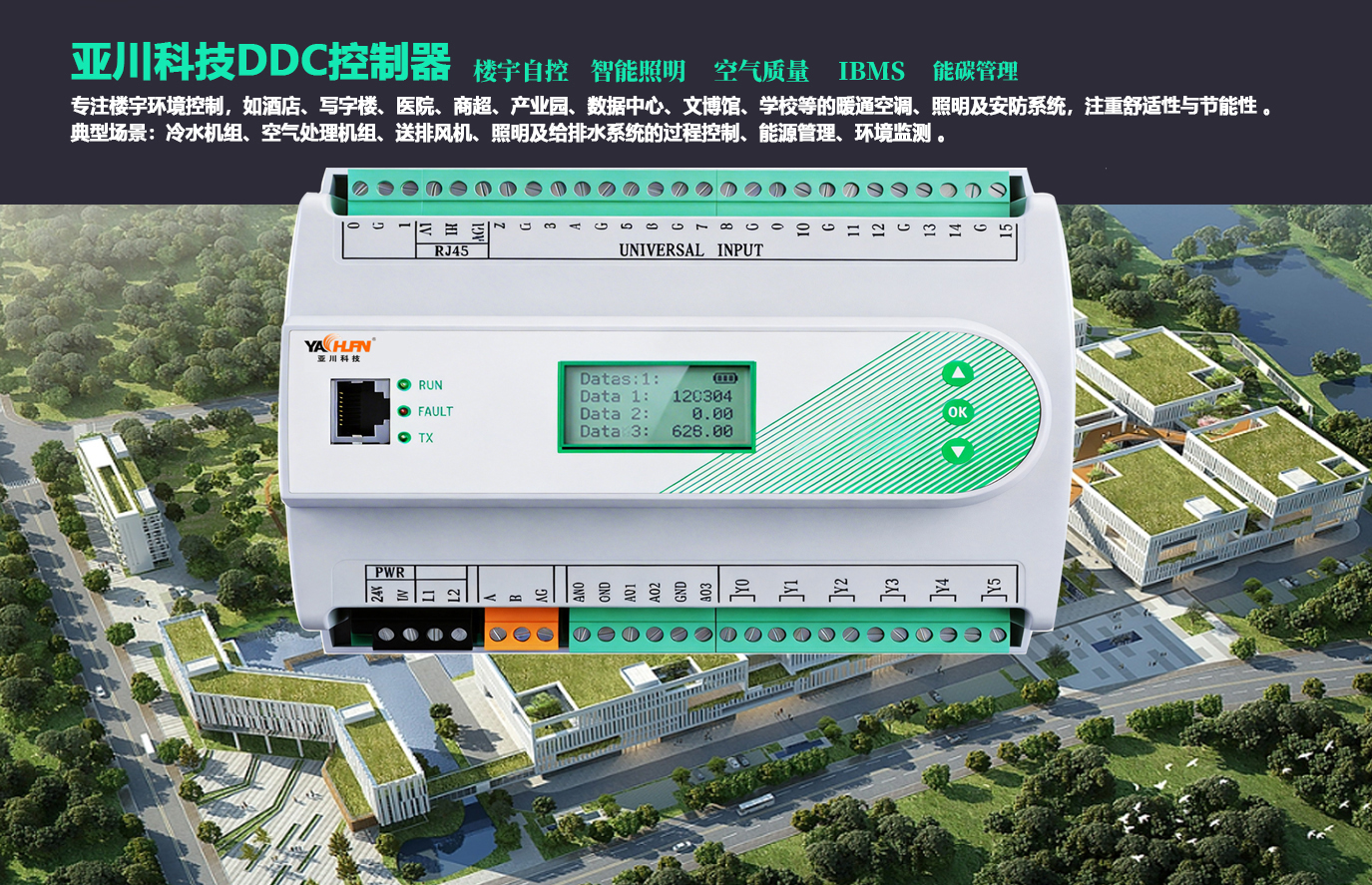

DDC 控制器（核心硬件）

硬件优化：宽温耐低温设计（耐受 - 30℃~+60℃），密封防尘壳体，元器件抗干燥、抗风沙、抗电磁干扰，适配神木春冬扬尘、全年温差大环境。

通讯协议：标配 BACnet/IP、Modbus TCP 标准协议，无缝对接上层综合能源管理平台及本地智慧楼宇、能耗监管平台。

保护机制：集成过载、短路、冻损预警、设备联锁保护，多重防护降低风沙、低温引发的故障。

前端传感 / 执行设备 温度、压力、流量传感器选用防尘、耐低温型号，接线端子做密封防护；采暖水阀、风阀执行器具备低温自锁功能，冬季低温工况动作可靠。

3.3 核心功能（神木项目专项定制）

（1）采暖系统专项控制（核心刚需）

多级防冻逻辑：针对冬季极寒气候，设置管网微循环、低流速保温、低温联动启泵、停机防冻多重策略，设备停运、夜间低负荷时自动激活，彻底杜绝管路、机组冻裂。

分区分时温控：按照建筑区域、使用时段（办公 / 夜间 / 节假日）动态调节采暖供水温度、循环泵转速，解决室内冷热不均问题，大幅削减采暖能耗。

热源联动：联动锅炉房 / 换热站设备，根据室外温度、室内负荷自动调节热源出力，实现按需供热。

（2）通风、空调、风机控制

浓度联动：地下车库、机房、公共区域根据 CO、CO₂浓度自动调节风机转速 / 启停，风沙天气优化通风策略，减少室外沙尘侵入。

温湿度联动：夏季控制空调负荷，春秋过渡季优化新风配比，兼顾舒适度与节能。

消防优先：所有排烟 / 排风风机接入消防信号，火警立即切换高速排烟，优先级高于所有日常控制逻辑，满足消防验收。

（3）给排水、照明系统管控

给排水：监测水箱水位、管网压力，水泵联锁启停，冬季管道防冻保温控制。

照明：分时、分区、人体感应联动控制，公共区域、走廊、地下车库实现无人降载 / 关停，降低电能消耗。

（4）设备运维与故障告警

实时监测所有设备运行状态、电流、电压、故障代码，故障就地声光告警 + 平台弹窗告警，精准定位点位。

运行日志、告警日志全留存，减少风沙、严寒天气下人工现场巡检频次，适配本地运维人员精简特点。

四、综合能源管理平台（全域能碳决策中枢）

4.1 平台概述

平台基于物联网、大数据、AI 算法搭建，全面对接 BA 系统、各类智能电表、水表、热量表、燃气表及光伏 / 风电并网设备，是电、水、热、气、新能源全品类能源统一监管、碳排核算、优化调度、节能管理的核心平台，符合陕西省民用建筑节能、双碳管控相关条例要求。

4.2 核心功能（适配神木能源结构与验收要求）

（1）全品类能源分项计量与可视化

全覆盖采集：电力、生活水、采暖热水、燃气、空调冷量、光伏发电、风电等所有能源数据，按楼栋、楼层、设备、区域分项、分户计量。

可视化大屏：以组态画面、曲线图、柱状图展示实时能耗、日 / 月 / 年度能耗趋势、能耗占比，实现 “一张图管能源”。

（2）能耗分析、诊断与节能潜力挖掘

同比 / 环比分析：对比不同时段、不同区域能耗数据，快速定位高耗能设备、异常能耗点位。

能效诊断：结合神木气候、运行规律，自动识别 “大马拉小车”、设备空载、采暖过度等无效能耗，生成节能诊断报告。

能耗定额管理：依据当地公共建筑能耗标准，设置能耗阈值，超限自动告警，助力能耗管控达标。

（3）碳排放量自动核算与台账管理

按照国标自动核算建筑直接碳排放、间接碳排放，追踪碳足迹，自动生成合规碳排报表、台账，满足神木市及陕西省双碳考核、绿色建筑评级、节能验收资料要求。

（4）AI 负荷预测与联动优化调度（核心节能功能）

负荷预测：结合室外天气、历史运行数据、使用时段，提前预判采暖、用电、用热负荷。

联动 BA 系统调度：自动下发优化指令，调节采暖水温、水泵 / 风机转速、空调负荷，实现削峰填谷、错峰运行。

新能源协同：对接本地光伏、风电系统，优先消纳绿电，实现新能源 “自发自用”，降低传统能源消耗与碳排放。

（5）报表自动生成与资料归档

自动生成能耗报表、能效报表、碳排报表、设备运行报表，支持导出、打印，竣工及日常运维可直接用于住建、节能、审计、验收，大幅简化资料整理工作。

（6）多级权限与远程运维

分级设置管理权限，支持远程查看数据、导出报表、下发调控指令；结合 BA 系统故障告警，实现远程故障研判、运维指导，降低恶劣天气下现场运维压力。

五、分场景专项控制策略（神木地域专属）

场景 1：政务 / 办公楼（主流公建）

采暖：工作日分区精准供热，夜间、周末自动下调供热负荷 + 防冻保温；

空调 / 新风：夏季温控节能，风沙季减少新风换气量，室内 CO₂超标适度通风；

照明：分时 + 人体感应控制，下班后自动关停公共区域照明；

能源：统计办公区、机房、公共区域分项能耗，对比分析，优化运行。

场景 2：学校 / 医院（高舒适度、全年运行）

采暖：24 小时基础防冻 + 分区温控，病房、教室保障恒温，走廊、附属用房适度节能；

通风：教室、病房定时换气 + 浓度联动，保障空气质量，风沙天气优化通风模式；

运维：设备故障优先告警，保障医疗、教学场景设备不间断运行。

场景 3：地下车库 / 机房（多尘、低温高风险区域）

通风：CO 浓度联动风机，夜间间歇运行，减少沙尘进入；

防冻：管网、水泵、水管全程防冻逻辑，杜绝冻堵；

防尘：配合设备箱体密封，平台监测设备温升、运行状态，预警积尘故障。

场景 4：产业园区 / 工矿配套建筑（多楼栋、新能源配套）

集群管控：多楼栋 BA 系统统一接入能源平台，整园能耗统筹分析、负荷调度；

风光新能源：光伏 / 风电数据接入平台，实现绿电优先使用，降低园区综合能耗；

分区管控：生产区、办公区、生活区差异化控制，兼顾生产安全与节能。

六、系统整体架构与通讯链路

采用三层架构，结构稳定、拓展性强，单台设备故障不影响整体系统运行：

感知执行层：DDC 控制器、各类传感器、电动阀、风阀、风机、水泵、智能水表 / 电表 / 热量表、光伏 / 风电采集终端；

网络传输层：工业以太网、现场总线、网络交换机，采用标准协议传输数据，抗干扰能力强，适配厂区、园区复杂电磁环境；

平台管理层：BA 系统监控主机、综合能源管理平台服务器、操作终端、可视化大屏、UPS 后备电源。

通讯链路：前端设备 → DDC 控制器 → 网络交换机 → BA 系统 → 综合能源管理平台，全程标准协议，支持后期点位扩容、系统升级、第三方平台对接。
