DDC控制器及 BA 自控系统配置选型指南

DDC 控制器及 BA 自控系统配置选型指南

精准适配・稳定可靠・开放兼容・全场景覆盖

科学选型，让楼宇自控更高效；合理配置，让建筑运行更节能

一、选型核心原则

在 DDC 控制器与 BA 自控系统配置选型中，始终坚持实用为先、稳定为本、开放兼容、适度超前四大原则，确保系统既满足当前控制需求，又兼顾后期扩展、节能优化与集成对接，实现投资效益最大化。

控制优先：本地自治、断网不掉控，关键设备安全不妥协

协议开放：优先 BACnet/IP、Modbus TCP，拒绝私有协议绑定

点位合理：按实际测点配置，不冗余、不短缺，预留扩展空间

场景适配：医院、园区、数据中心、办公楼差异化配置

运维友好：易调试、易维护、易升级，降低长期使用成本

二、DDC 控制器配置选型要点

1. 按项目规模选型

小型建筑（≤3 万㎡）

选用紧凑型 DDC，点数适中、性价比高，满足基础空调、照明、给排水控制。

中型建筑（3～10 万㎡）

选用标准型 DDC，支持模块化扩展 IO，适合楼层分区、多机组联控。

大型建筑 / 园区 / 数据中心（≥10 万㎡）

选用冗余型 DDC，双电源、双网口、环网冗余，保障冷站、机房等高可靠场景。

2. 按控制功能选型

通用环境控制：基础 DDC 即可满足温湿度、CO₂、风阀水阀调节

冷热源群控：选用高性能 DDC，支持多机联动、负荷优化、变频控制

洁净区域（手术室 / 实验室）：高精度 DDC，支持压差控制、精密 PID 调节

3. 按通信方式选型

有线项目：以太网 + RS485，稳定抗干扰

改造 / 分散点位：4G 无线 DDC，免布线、施工快、部署灵活

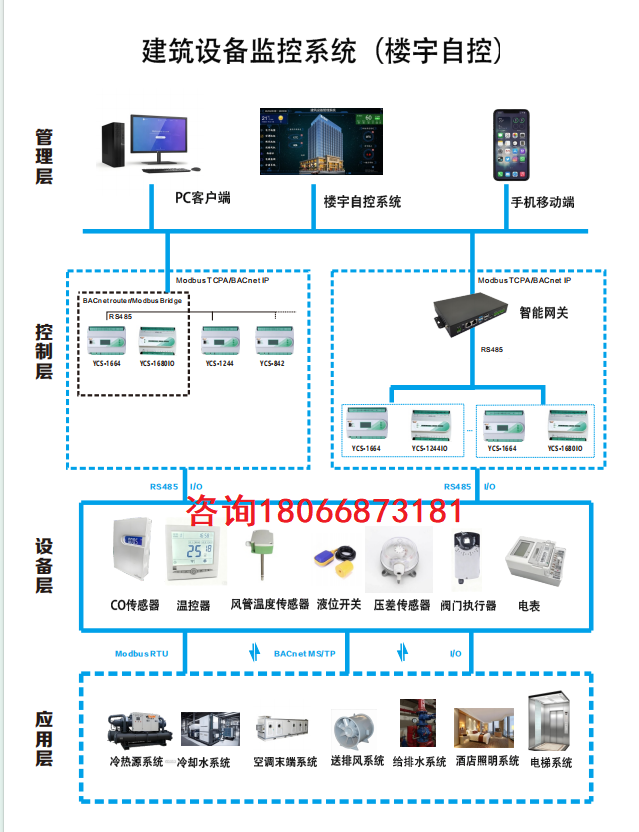

三、BA 自控系统整体配置方案

1. 感知层配置

温湿度、压差、CO₂、照度、水浸、流量、压力传感器

电动调节阀、风阀执行器、继电器、变频控制模块

智能电表、冷热量表、水表等计量设备

2. 控制层配置

主控制器 DDC + 扩展 IO 模块

协议网关（Modbus、BACnet、OPC UA）

控制柜、防雷、电源等辅助设备

3. 网络层配置

工业以太网交换机、双网冗余

独立 VLAN 划分，保障系统安全稳定

4. 平台层配置

BA 监控工作站、服务器

组态软件、告警管理、趋势曲线、报表系统

支持对接 IBMS、能碳管理、能耗监测平台

四、典型场景配置选型参考

办公楼 / 园区

标准 DDC + 分时分区控制，侧重节能与舒适平衡

医院（含手术室 / ICU）

高精度 DDC + 压差控制 + 冗余配置，强调安全与环境稳定

数据中心

高性能冗余 DDC + 冷站群控 + PUE 优化，高可靠、高能效

旧楼改造项目

4G 无线 DDC + 利旧兼容方案，少布线、快上线、低成本

五、选型避坑关键（亮点总结）

不盲目追高配置，够用、好用、耐用才是最优

优先开放式协议，避免后期无法集成、被厂家绑定

DDC 必须支持本地自治，防止网络故障导致失控

点位预留 10%~20% 扩展，满足后期改造升级

选择本地化服务厂商，调试快、售后稳、响应及时

结尾标语

科学选型・合理配置

DDC 控制器及 BA 自控系统

让建筑设备更智能，让运维管理更轻松
