一、行业技术概述

（一）系统定义与定位

BA 楼宇自控系统（BAS/Building Automation System） 是智慧建筑的底层控制核心与神经中枢，基于分布式集散控制理论，以DDC 直接数字控制器为核心，融合传感、自动控制、网络通信、边缘计算、AI 算法等技术，对建筑内机电设备与环境参数实施集中监测、分散控制、智能联动、节能优化，是实现建筑安全、舒适、高效、低碳运营的基础支撑系统。

（二）核心技术架构（云 - 边 - 端三层）

1. 感知端（现场设备层）

传感器：温湿度（精度 ±0.1℃~±0.5℃）、压力、压差、流量、CO₂、光照、人体感应、漏水、烟雾传感器，负责环境与设备工况采集。

执行器：电动调节阀、风阀执行器、变频器、接触器、继电器，接收控制指令调节设备运行状态。

IO 模块：AI（模拟量输入）、AO（模拟量输出）、DI（开关量输入）、DO（开关量输出），实现信号转换与点位扩展。

2. 边缘控制层（网络与控制层）

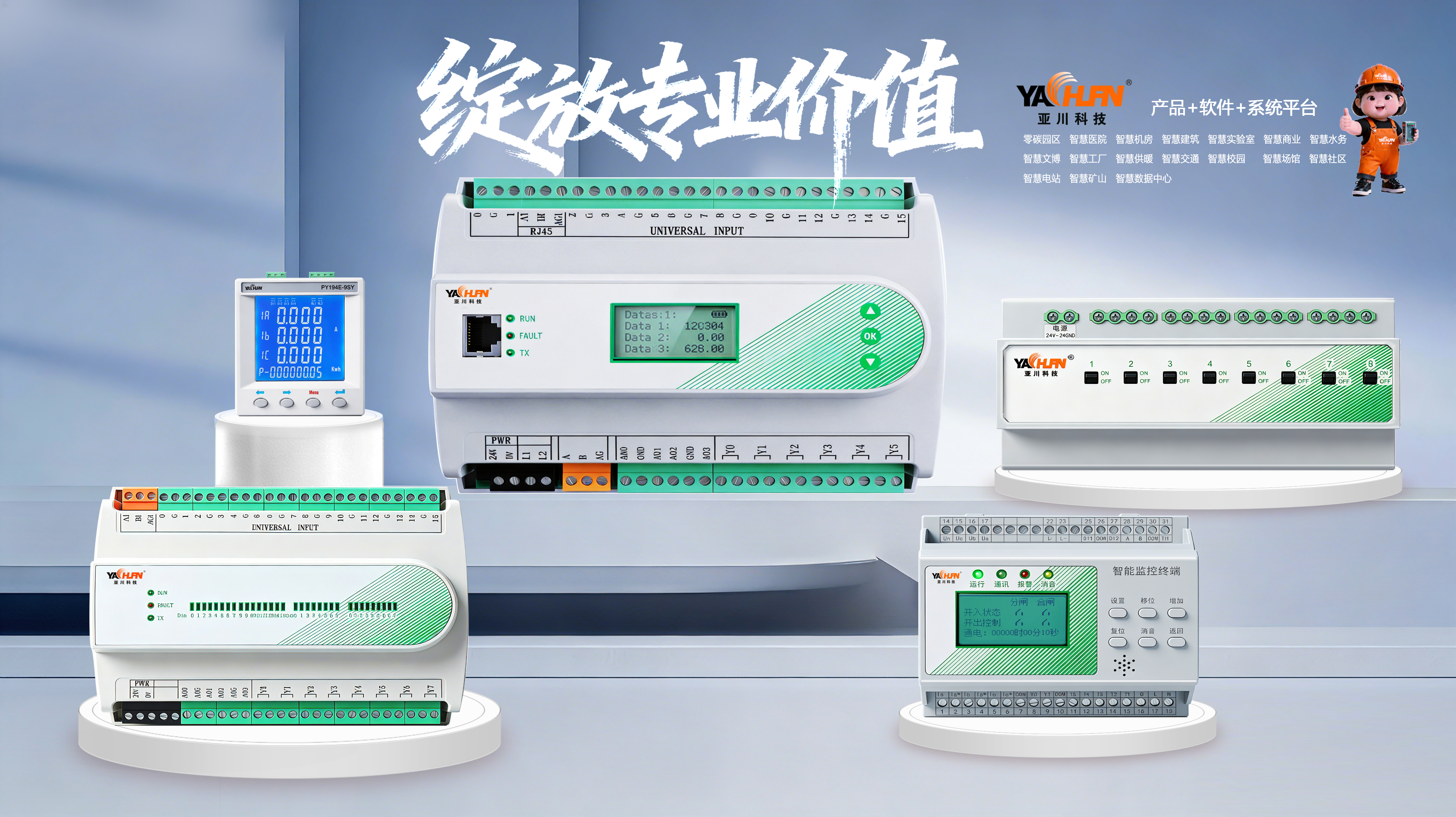

DDC 控制器：核心控制单元，支持PID 调节、逻辑联锁、时序控制、本地联动，断网可独立运行，响应速度 **<100ms**；主流品牌含西门子、霍尼韦尔、施耐德及国产自研系列。

通信网络：

有线：RS-485、工业以太网（TCP/IP）、BACnet/IP、Modbus-RTU/TCP、LonWorks，稳定可靠、抗干扰强。

无线：ZigBee、LoRa、Wi-Fi、5G，适配改造项目、降低布线成本。

网关：实现多协议转换（如 Modbus 转 BACnet），打通跨品牌、跨系统数据壁垒。

3. 云端管理层（应用与数据层）

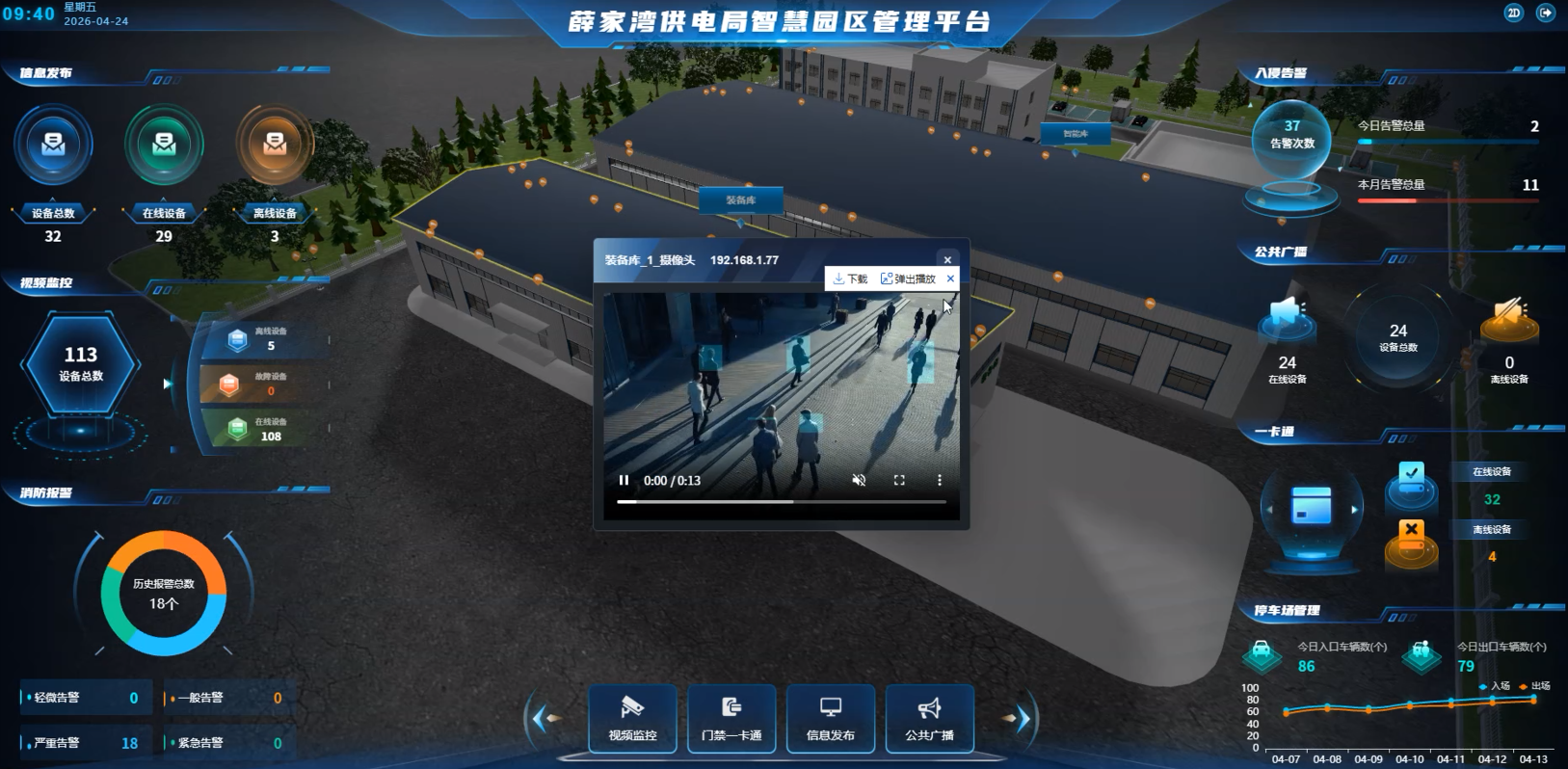

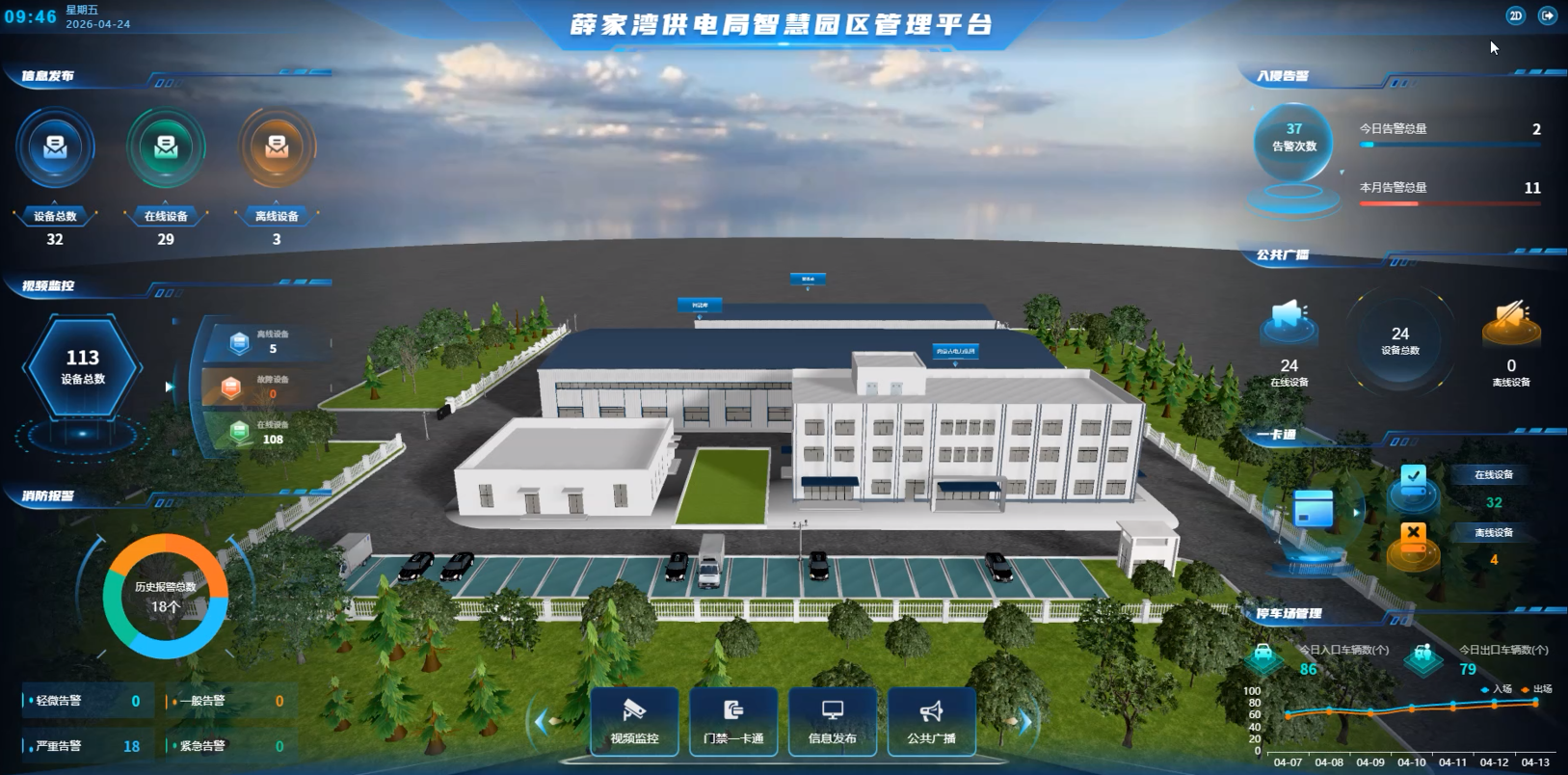

监控平台：中央工作站、Web 客户端、移动端，提供3D 可视化、组态界面、实时监控、告警管理、趋势曲线、报表生成。

数据中心：实时存储设备工况、能耗、环境参数，支持历史追溯、同比环比、能效分析。

AI 与高级应用：负荷预测（LSTM）、节能优化算法、数字孪生、预测性维护、能耗碳排核算，联动 IBMS、综合能源能碳平台、智慧消防 / 安防系统。

（三）核心监控对象与功能

1. 暖通空调（HVAC）系统（核心）

监控：冷水机组、锅炉、热泵、AHU 空调箱、FAU 新风机、风机盘管、水泵、冷却塔、VAV 变风量末端。

功能：温湿度自动调节、负荷自适应、机组群控、水力平衡、变频节能、CO₂联动新风，节能率15%~30%。

2. 公共照明系统

监控：公共区域、走廊、车库、景观照明回路。

功能：时控 + 光控 + 人体感应、场景模式、分组控制、故障监测，节电率50%~70%。

3. 给排水系统

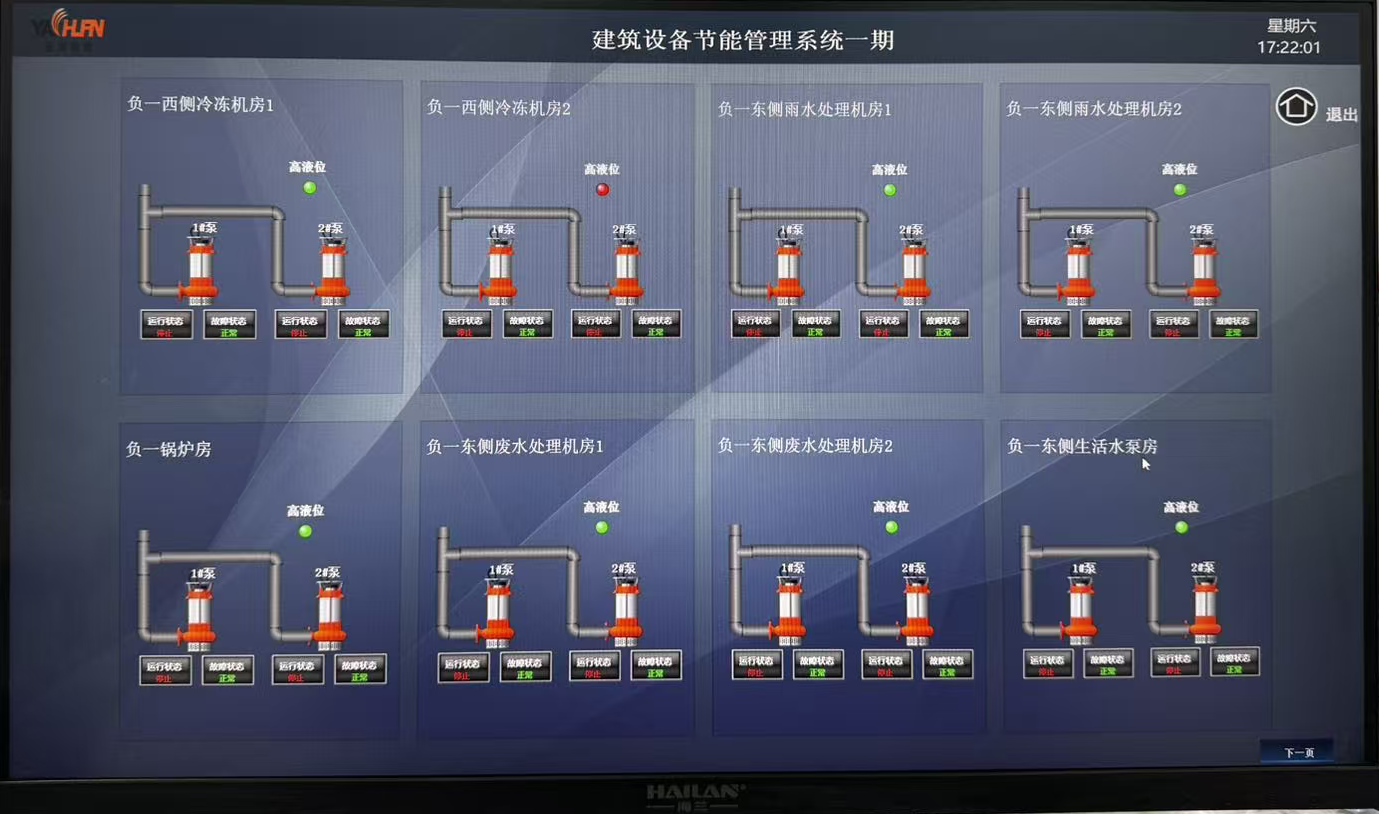

监控：生活 / 消防水泵、水箱 / 水池液位、压力、污水井、漏水检测绳。

功能：恒压供水、液位联锁启停、漏水告警、溢流保护、能耗统计。

4. 变配电与备用电源

监控：高低压配电柜、变压器、UPS、柴油发电机组、电能质量参数。

功能：电压 / 电流 / 功率 / 能耗监测、故障告警、备自投联动、用电安全管控。

5. 电梯与其他设备

监控：电梯运行状态、楼层、故障、启停；扶梯、排风机、应急设备。

功能：运行状态监测、故障告警、联动调度、能耗统计。

6. 跨系统联动（核心价值）

消防报警→BA关停空调 / 新风机、关闭风阀、切断非消防电源、启动排烟。

安防入侵→联动照明、摄像头、报警弹窗。

机房高温 / 漏水→联动空调强冷、排风、水泵停机。

能耗超标→联动机组降载、变频优化、错峰运行。

（四）行业技术趋势

国产化替代加速：国产 DDC、传感器、平台成熟，适配国内标准、性价比高、定制化能力强。

AI 深度赋能：负荷预测、故障诊断、节能策略自优化，降低人工干预、提升能效10%~15%。

数字孪生融合：1:1 三维建模、虚实同步、故障定位、仿真调试，调试效率提升40%。

边缘计算普及：本地实时决策、断网自治、降低云端依赖，可靠性更高。

能碳一体化：与综合能源能碳管理平台深度融合，实现能耗分项计量、碳排核算、节能效果量化、双碳目标落地。

全链路集成：无缝对接IBMS、智慧消防、安防、DCIM 动环、智能照明，构建智慧建筑一体化管控体系。
