建筑设备自动监控系统建设方案(无线架构+ 智能化平台集成)

建筑设备自动监控系统建设方案(无线架构+ 智能化平台集成)

一、系统设计目标1.全设备覆盖:实现供暖通风、空调、给排水、供配电、电梯等设备的无线化监控，覆盖范围不低于建筑总面积95%。

2.高效节能:通过变频调速与PID闭环控制，综合能耗降低≥25%，符合《建筑节能与可再生能源利用通用规范》GB55015-2021要求

3.智能联动:支持跨系统联动(如消防报警联动设备启停)，响应时间≤3秒

4.平台集成:无缝接入智能化系统集成管理平台，支持数据可视化、远程运维与能效分析

亚川科技联系 一八零、六六八七、三一八一（侯经理）、20年专注于IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备管理系统、楼宇自控DDC系统、冷热源群控系统、空气质量监控系统、智能照明系统、能源能耗管理系统、FMCS厂务信息管理系统,DCIM数据中心基础设施管理系统、空气流向管理系统、消防防排烟一体化监控系统。源头厂家，一站式服务！

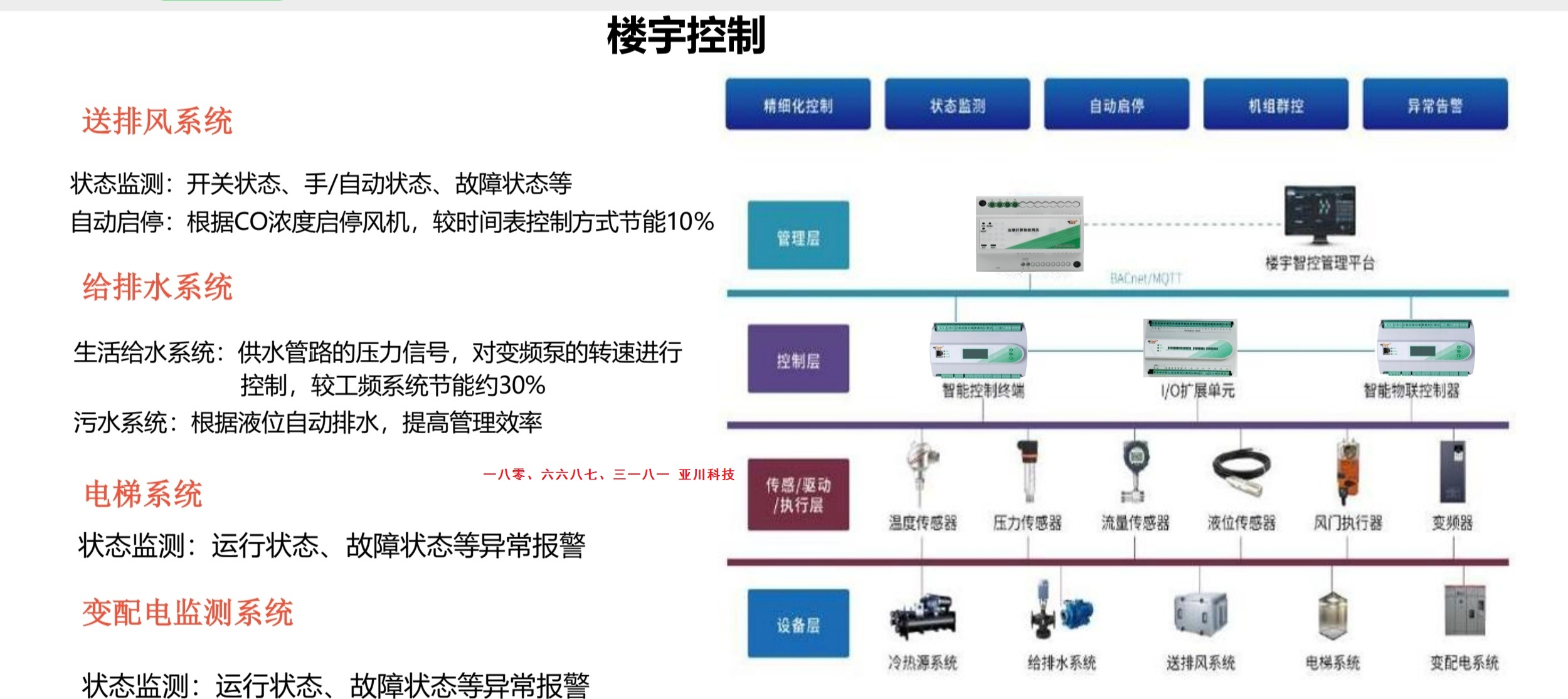

二、系统架构设计

1.分层架构

感知层

-无线传感器:温湿度传感器(SHT30)、压力传感器(霍尼韦尔PTM400系列)、振动监测终端(精度士0.1g)、智能电表

一无线设备接入:支持LoRa(470MHz)、ZigBee(2.4GHz)、NB-1oT(运营商网络)多协议混合组网，单节点

覆盖半径>500m。

传输层

一边缘网关:集成双模通信模块(如亚川科技YCS)，支持数据预处理及本地策略执行(如设备故障切换逻辑)

一无线回传:关键数据通过4G/5G直传云端，保障实时性(延迟≤200ms)

平台层

三、核心功能设计1.设备监控与节能控制

一云端管理平台:基于阿里云/华为云物联网平台构建，支持MQTT协议、数据存储与分析。

-智能化集成接口:通过A尸I对接消防、安防等子系统，实现跨系统数据互通。

冷热源系统:

1.1实时监测冷冻水供回水压差、温度，动态调节变频水泵转速，维持恒定压力(0.2~0.4MPa)

1.2基于负载预测自动启停机群，减少“大马拉小车”现象，综合节电率≥30%

空调新风机组:

1.1根据室内外温湿度自动调节混风比，过渡季节优先使用自然新风，降低制冷负荷。

1.2过滤器堵塞报警(压差≥50Pa)、盘管防冻保护(温度≤5°C时关闭风阀)。

给排水系统:

一水箱液位监测(精度士1cm)，溢流自动报警并联动关闭进水阀

一污水泵故障时备用泵5秒内启动，同步推送工单至物业平台

电梯:1.1多维感知与健康管理障(准确率≥92%)12应急联动与安全管理

1.1.1机械状态监测:轿厢顶部安装三轴振动传感器(量程士16g》，实时采集加速度数据，A|模型预测钢丝绳磨损、导轨偏移等故

1.1.2运行参数采集:通过Modbus-RTU协议接入变频器，监控电流、速度、平层精度(误差≤±5mm)

1.2应急联动与安全管理，

1.3无线通信与平台集成

1.2.1困人事件处理:轿厢摄像头(分辨率4K)结合麦克风分析乘客行为，自动触发语音安抚并推送定位至救援终端，响应时间≤20秒

1.2.2消防联动:火警信号强制电梯迫降首层并禁用非消防电梯，同步开启应急照明。

数据传输:电梯电控箱部署边缘网关(支持4G/RS485)，每小时上传健康状态数据至平台，支持离线缓存48小时

风机:

1.1变频节能与压力控制综合节能率>30%。1.2环境联动与故障切换物业APP.1.3无线通信与安全

1.1.1PID闭环调节:基于管道压力传感器(量程0-1.6MPa)反馈，动态调整风机转速，维持压力稳定在0.2~0.4 MPa，

1.1.2负载预测启停:通过历史数据训练LSTM模型，预测高峰期负荷并提前启动备用风机。

1.2.1地下车库CO监测:部署一氧化碳传感器(量程0-1000ppm)，浓度≥50ppm时联动排风机全速运行，并推送告警至

1.2.2主备自动切换:主风机振动值超限(≥4mm/s2)时，备用风机5秒内启动，同步生成维修工单。

混合组网策略:设备可靠性:

1.3.1地下室/机房采用LoRa广覆盖(穿透性强)，办公区采用ZigBee Mesh网络(高密度接入)。

1.3.2数据加密:采用国密SM4算法，支持双向认证，防止数据篡改。

1.1传感器/网关IP67防护等级，适应-20°C~70°C环境。

1.2通信中断时本地存储72小时数据，网络恢复后自动补传

智能化平台集成数据可视化:

3.1三维数字孪生模型展示设备状态，支持能耗热力图、故障定位

3.2生成分项能耗报表(按区域/设备类型)，对比基准值分析节能潜力，联动控制:一消防报警一关闭非消防电源，启动排烟风机，一夜间低负荷时段自动切换至节能模式《黑明亮度30%，空调温度士2°C).

关键设备选型设备类别推荐型号

/参数特性最动监测终端  双轴蚕动检测，报警阔值可自定义

五、施工与部署方案1.设备布局规范2.防雷与供电2.1通信线缆穿金属管敷设，接地电阻≤41，信号端口加装TVS二极管2.2关键设备配置UPS电源(续航≥2小时)

无线压力传感器0 量程0-1.6MPa.LoRa通信，IP65防护

智能电表  NB-IoT通信，精度D.5S级，支持分时电价响应

迪缘网关 (集成4C模块)支将Modbus-RTU协议转换，本地逻辑编程

1.1传感器安装:距离被控设备≤1.5mn(如水泵出口、空调送风管)，避开电磁干扰源。

1.2网关部署:每楼层弱电井部署1台边缘网关，确保无线信号强度≥-80dBm。

六、预期效益

1.运维效率:故障响应时间缩短60%，人工巡检频次降低50%。

2.节能收益:综合能耗降低25%-35%，千平方米级建筑年节电≥10万度

3.管理提升:设备生命周期数据可追溯，支持绿色建筑认证申报。

4安全提升:电梯困人响应时间缩短至20秒内，消防联动成功率≥99.9%。

引用标准与规范《建筑设备监控系统工程技术规范》JGJ/T 334-2014《智慧城市城市运行指标体系》GB/T43048-2023阿里云物联网平合设备接入协议(MOTT3.1.1/5.0)

本方案通过无线传感技术与智能化平台深度融合，实现建筑设备的高效监控与节能优化。为智慧楼宇提供可章的技术支撑。具体实施需结合建筑机电布局定制传感器密度，并通过平台API对接既有管理系统。
