DTDS 末端用电防护治理系统 + 3D 可视化数字孪生平台

DTDS 末端用电防护治理系统 + 3D 可视化数字孪生平台

一、两套系统核心定位

1. DTDS 末端用电防护治理系统

低压配电末端的 “安全 + 电能质量” 综合治理设备

核心功能：谐波治理（2-61 次）、三相不平衡调节、零线电流抑制（效率≥97%）、浪涌 / 漏电 / 电弧探测、电压暂降 / 波动抑制、电气火灾预警。

核心价值：消除零线过热 / 断零隐患、保护精密负载、降低能耗（8%-30%）、毫秒级故障响应，适用于医院、数据中心、商业综合体、实验室等场所。

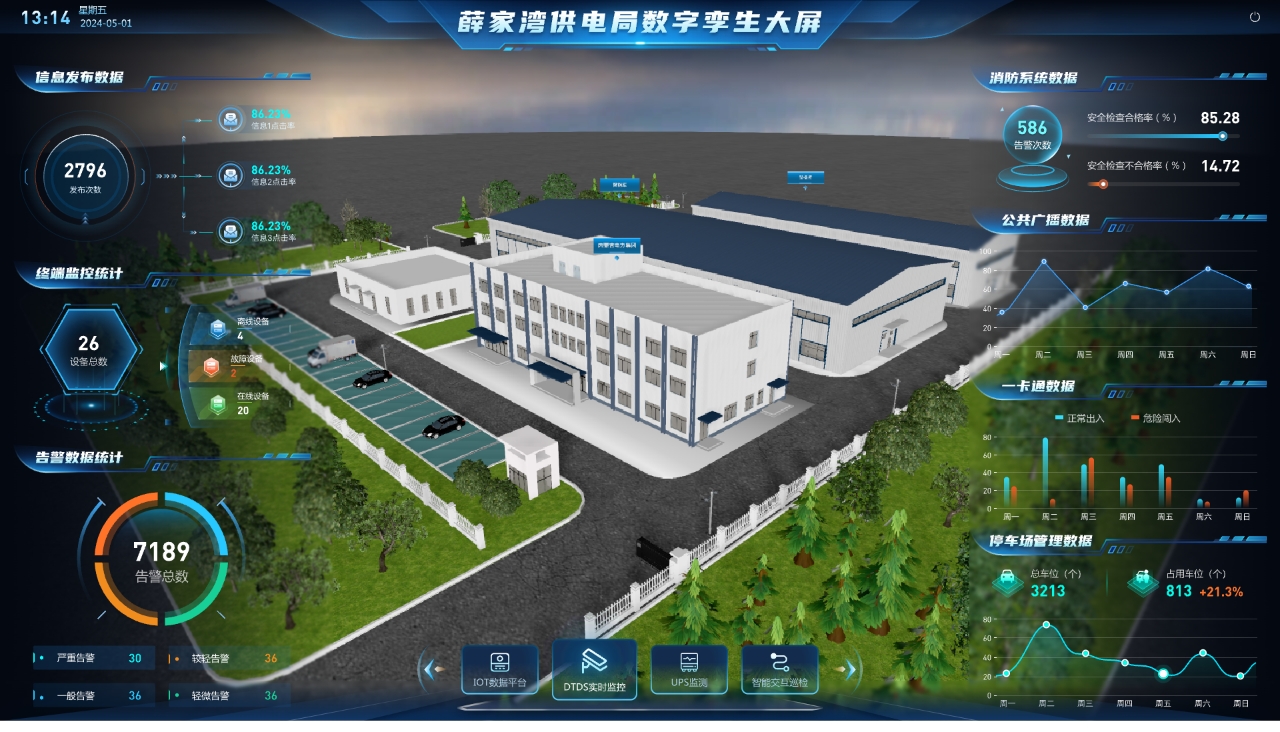

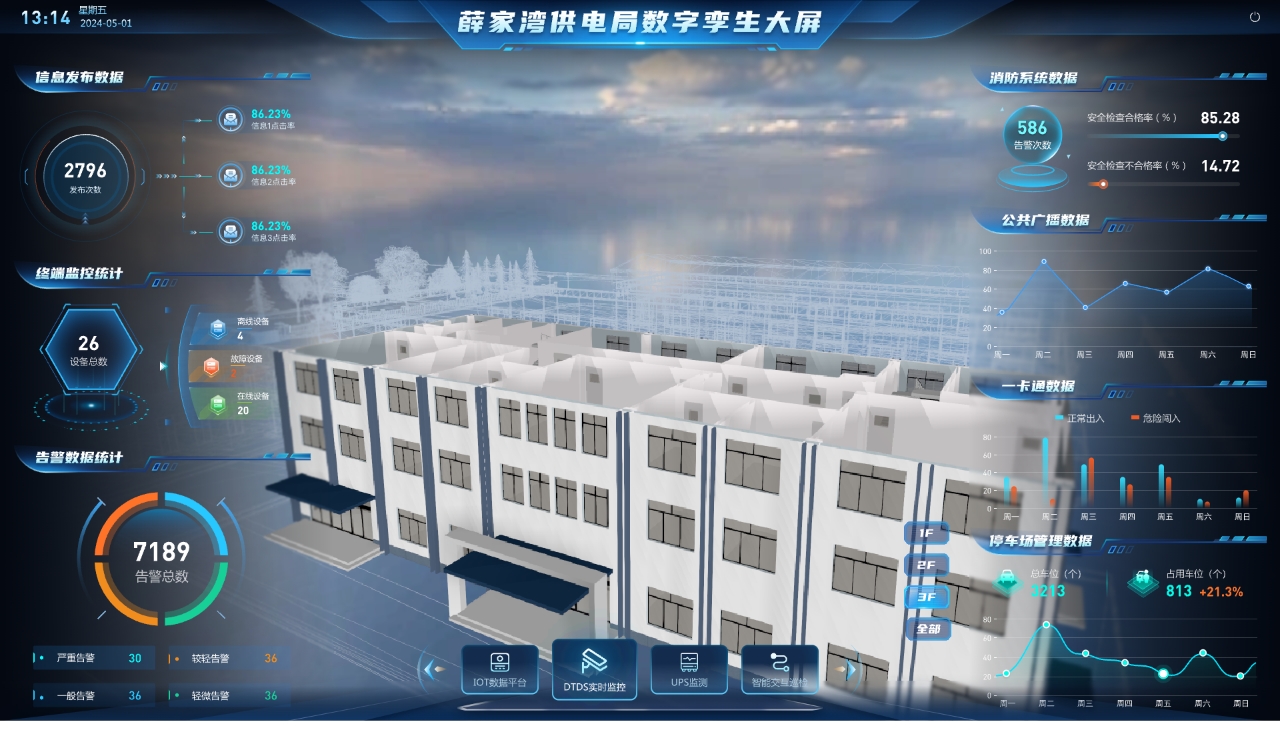

2. 3D 可视化数字孪生平台

物理配电系统的 1:1 三维数字镜像与交互中枢

核心功能：BIM/GIS 高精度建模、设备 / 回路 / 管线三维还原、IoT 数据实时驱动、故障空间定位、仿真推演、远程运维。

核心价值：抽象电气数据可视化、配电网络透明化、故障精准定位、运维效率提升、安全态势全局感知。

二、融合应用核心优势

1. 安全可视化：隐患一目了然

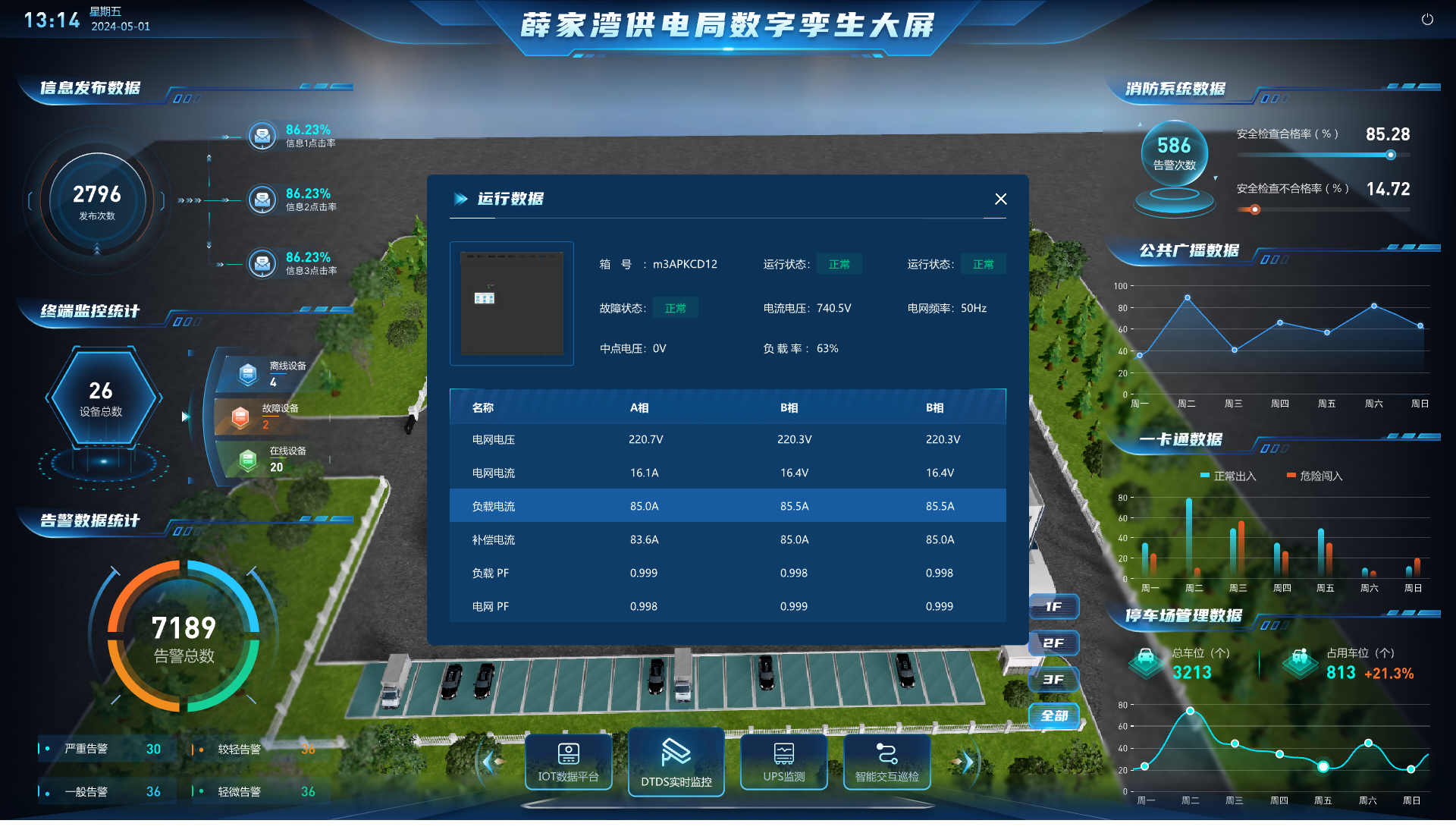

DTDS 实时采集电流 / 电压 / 谐波 / 零线电流 / 温度 / 漏电等数据，驱动 3D 模型动态变色、闪烁、标注数值。

零线过热、谐波超标、漏电等异常在三维场景中精准定位到楼层→配电箱→回路，直观显示风险位置与等级。

电气火灾隐患由 “事后报警” 变为事前预警 + 可视追踪，大幅降低安全事故率。

2. 治理精准化：数据驱动策略

3D 平台呈现全园区 / 全建筑配电拓扑 + 实时电能质量热力图，直观展示三相不平衡、谐波分布、零线电流热点。

DTDS 基于孪生平台的全局数据，动态优化治理参数：负荷突变时快速平衡三相、谐波激增时增强滤除、电压波动时精准稳压。

历史数据回溯 + 仿真推演，可复现故障过程、评估治理效果、优化配电设计。

3. 运维智慧化：一体化管控

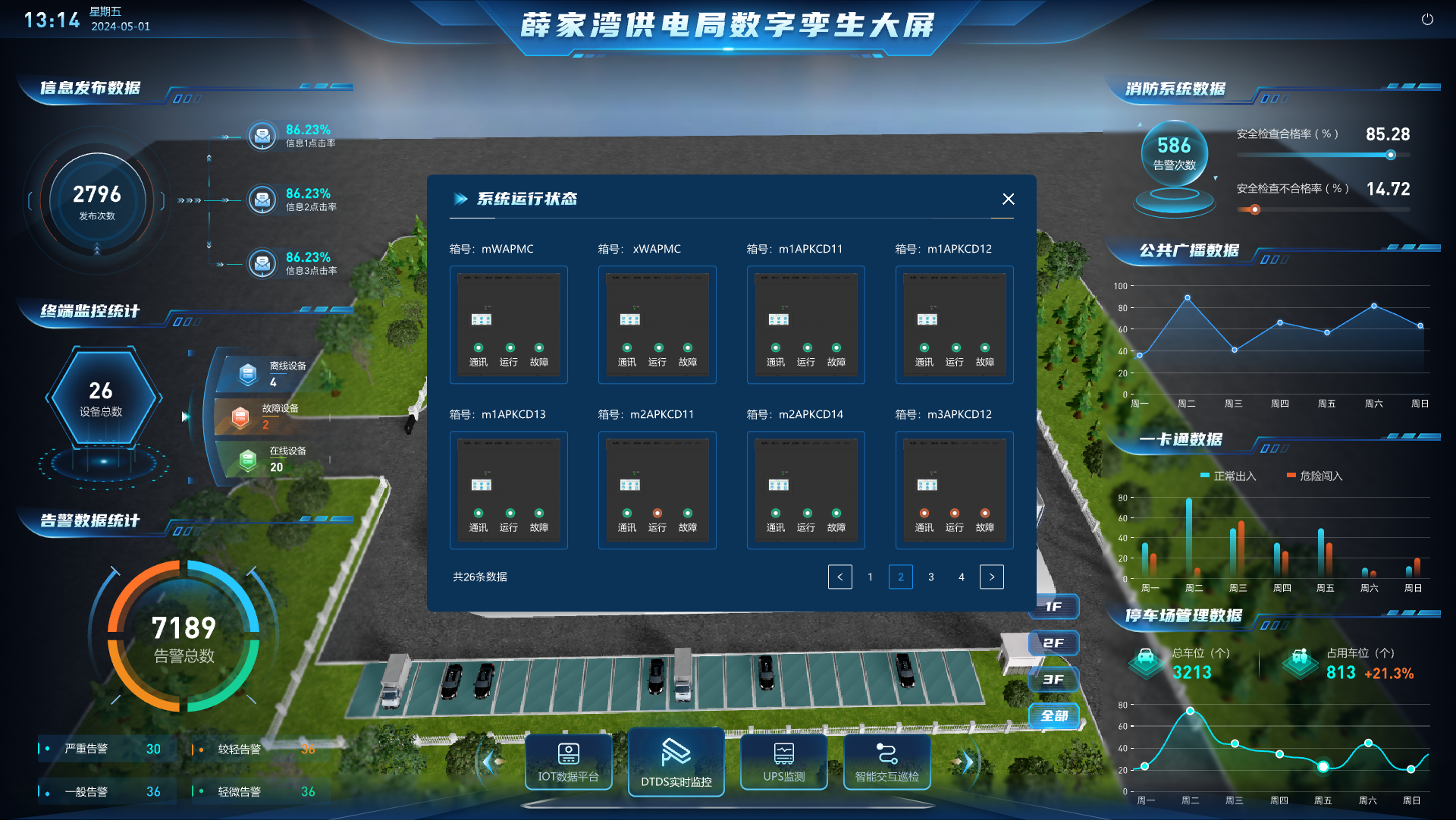

统一平台：一套 3D 界面集成 DTDS 治理设备、智能电表、传感器、视频监控，无需多系统切换。

远程运维：三维场景中直接远程启停、参数配置、程序升级，支持 5G / 以太网通讯。

告警联动：故障时自动高亮定位、弹窗告警、推送 APP，联动摄像头聚焦现场，辅助快速处置。

能耗分析：3D 可视化分项能耗统计、治理效益分析、节能报表生成，支撑精细化能源管理。

4. 全场景适配：复杂环境无忧

医院手术室 / ICU、实验室、数据中心等精密负载集中区域，保障供电纯净与安全。

商业综合体 / 写字楼 ** 大量非线性负载（LED、UPS、办公设备）** 场景，治理谐波与零线电流。

园区 / 工厂多节点、长距离配电，实现全域用电安全与质量统一管控。

三、技术融合架构（四层）

感知层：DTDS 设备 + 智能电表 + 温湿度 / 漏电 / 电弧传感器，采集末端电气参数。

边缘层：DTDS 就地治理 + 数据预处理，通过Modbus/BACnet/OPC UA上传数据。

平台层：3D 数字孪生引擎（BIM/GIS 建模、实时渲染、数据映射），构建配电系统数字镜像。

应用层：可视化监控、告警管理、运维调度、能耗分析、仿真推演、远程控制。
