（适配职业院校、技工院校实训中心，兼顾教学演示、设备运维、节能管控，可直接用于投标、设计说明、技术交底，突出“实训适配+智能管控”双重核心）

一、系统总体定位

实训中心作为集“教学实训、设备实操、日常运维”于一体的特殊场所，需兼顾教学演示性、设备稳定性、运维便捷性、节能经济性。本方案构建“IBMS集成中枢+BAS自控执行”的一体化架构，明确两者核心定位与协同关系：

BAS楼宇自控系统：作为底层执行核心，负责实训中心机电设备（空调、通风、照明、给排水等）的自动控制、状态监测，同时适配教学需求，支持手动操作、参数调试、故障模拟，为学生提供真实的楼宇自控实操场景。

IBMS智能化集成系统：作为全院统一管理中枢，整合BAS系统及实训中心其他弱电子系统，实现集中监控、统一告警、智能联动、教学与运维分区管理，兼顾实训教学与日常运维双重需求，提升管理效率，降低运维成本。

核心关系：BAS负责“设备自控+实训实操”，IBMS负责“统一管理+教学适配”；BAS提供实操场景，IBMS统筹教学与运维，两者数据互通、协同联动，既满足实训教学要求，又保障实训中心稳定高效运行。

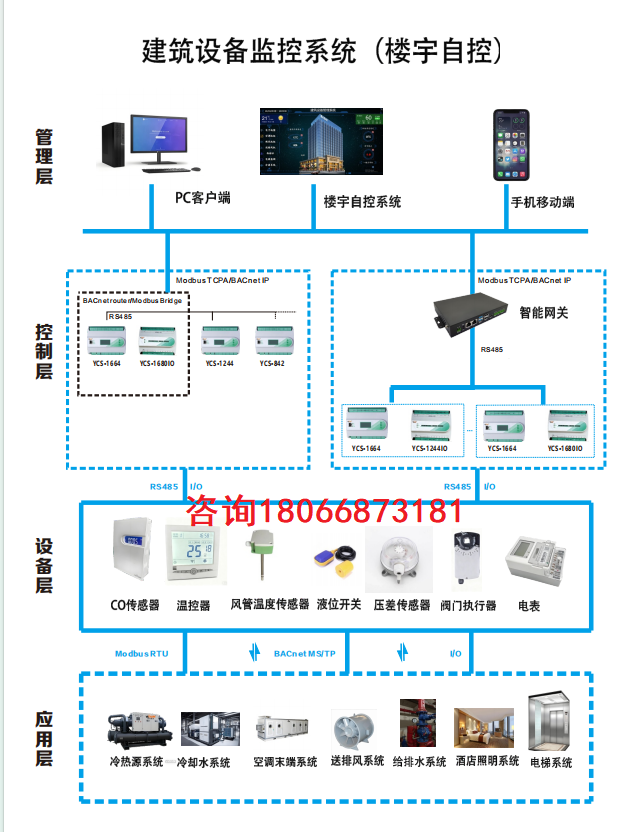

二、系统整体架构（适配实训中心场景）

采用“四层架构”，兼顾教学实操的开放性与运维管理的安全性，架构清晰、层次分明，可直接用于设计与投标展示：

2.1 设备层（实训+运维双重适配）

涵盖实训中心所有需管控的机电设备与实训设备，分为两类：

运维类设备：冷水机组、冷冻/冷却泵、冷却塔、空调箱（AHU）、新风机（MAU）、排风机、生活水泵、污水泵、公共照明、配电设备等，保障实训中心正常运行。

实训类设备：小型DDC控制器、模拟传感器、执行器、实训操作台，与实际运维设备联动，供学生进行楼宇自控实操、参数调试、故障排查训练。

2.2 控制层（BAS楼宇自控系统核心）

以DDC控制器为核心，配套传感器、执行器、本地控制工作站，兼顾自动控制与教学实操，核心配置：

DDC控制器：工业级宽温设计，支持BACnet/IP、Modbus协议，模块化IO设计，预留20%备用点位，支持本地手动控制、自动控制、远程控制三种模式，适配教学实操与日常运维。

传感器与执行器：温湿度、CO₂、压差、流量等传感器，电动阀、风阀执行器、变频模块，精度达标，支持学生手动调试、参数校准，同时满足自动控制需求。

本地控制工作站：部署BAS控制软件，支持设备状态监控、逻辑编程、故障模拟、历史曲线查询，既用于运维人员操作，也作为学生实训操作台，实现“教学+运维”共用。

2.3 集成层（IBMS集成中枢）

负责BAS系统与实训中心其他弱电子系统的协议对接、数据汇聚、策略调度，核心配置：

协议网关：支持BACnet/IP、Modbus、OPC UA等多种协议，实现各系统数据互通，兼容实训设备与运维设备的信号对接。

IBMS服务器：部署集成管理软件，支持多系统数据汇聚、统一处理，区分教学权限与运维权限，保障操作安全。

数据总线：采用工业以太网，划分教学网段与运维网段，物理隔离，避免实训操作影响设备正常运行。

2.4 应用层（教学+运维双重应用）

配套监控大屏、教学终端、运维PC、移动端APP，实现多场景应用：

教学应用：实训操作台、教学终端，支持学生进行DDC编程、设备调试、故障模拟、数据采集等实操训练，教师可远程监控实训进度、下发实训任务。

运维应用：监控大屏、运维PC、移动端APP，实现设备状态实时监控、告警推送、工单管理、能耗统计，支撑实训中心日常运维。

三、BAS楼宇自控系统建设内容（实训+运维双适配）

3.1 核心管控范围（贴合实训中心场景）

3.1.1 空调通风系统（核心管控）

覆盖实训教室、实操机房、设备机房、走廊等区域，兼顾舒适环境与实训需求：

空调箱（AHU）/新风机（MAU）：实现温湿度、CO₂浓度自动调节，支持手动调试模式，供学生实操训练；过渡季节启用全新风节能，降低能耗。

排风机：实训机房、设备机房排风自动启停，根据室内CO₂浓度或设备运行状态调节风量，保障室内空气质量，同时支持学生手动控制风量。

实训适配：支持DDC参数手动修改、控制逻辑调试、故障模拟（如传感器故障、执行器故障），实时反馈调试结果，助力学生掌握自控原理。

3.1.2 冷热源系统

管控冷水机组、冷冻/冷却泵、冷却塔，实现自动控制与节能优化，同时适配实训演示：

冷机群控：根据实训中心冷负荷自动调节冷机台数、加载卸载，水泵变频控制，恒定供回水温差，降低能耗。

实训适配：支持手动控制冷机、水泵启停，调节变频频率，实时显示运行参数（电流、电压、温度、压力），供学生观察设备运行状态与节能原理。

3.1.3 照明与给排水系统

照明系统：公共区域、实训教室采用定时控制、光照度感应控制，支持手动开关与场景模式切换，供学生实操训练；实训期间自动开启，非实训时段自动关闭，节能降耗。

给排水系统：生活水泵、污水泵自动启停，水箱液位监测，低水位保护、防溢流控制，支持学生手动控制水泵启停，观察液位变化与设备联动逻辑。

3.1.4 实训专项功能

核心适配实训教学需求，区别于普通楼宇BAS系统：

故障模拟：支持手动设置故障（传感器漂移、执行器卡滞、DDC通讯故障），供学生排查故障、调试修复，提升实操能力。

参数可调：所有控制参数（温湿度设定值、压差设定值、变频频率等）支持手动调节，实时反馈调节效果，助力学生理解自控逻辑。

数据采集：自动采集设备运行参数、控制参数，生成实训报告，供教师批改与学生复盘。

3.2 BAS系统核心优势（适配实训中心）

教学与运维一体化：同一套系统兼顾日常运维与学生实训，无需单独搭建实训设备，降低建设成本。

实操性强：支持手动控制、参数调试、故障模拟，贴合职业院校实训教学大纲，提升学生实操能力。

安全可靠：DDC断网本地自治，实训操作与运维控制分区隔离，避免学生误操作影响设备正常运行。

节能高效：通过自动控制、分时节能，降低实训中心能耗，符合绿色校园建设要求。

四、IBMS智能化集成系统建设内容（统一管理+教学适配）

4.1 核心集成范围（实训中心标准配置）

整合实训中心所有弱电子系统，实现“一站式”管理，适配教学与运维双重需求：

核心集成：BAS楼宇自控系统（含实训设备）；

辅助集成：视频监控系统（监控实训区域与设备机房）、门禁一卡通系统（管控实训机房、设备机房准入）、能耗监测系统（统计实训与运维能耗）、公共广播系统（实训通知、应急广播）。

4.2 IBMS核心功能（突出实训中心特色）

4.2.1 统一可视化监控

全院一张图展示，支持“实训中心→楼层→实训教室/设备机房→设备”逐级下钻，实时显示：

BAS设备运行状态、控制参数、实训操作情况；

视频监控画面、门禁准入记录、能耗数据；

实训进度、学生操作状态（教师端可查看）。

4.2.2 权限分级管理（教学+运维分离）

按“教师、学生、运维人员、管理员”分级授权，保障操作安全与教学秩序：

学生权限：仅可操作实训操作台、修改实训相关参数，不可控制运维类核心设备；

教师权限：可监控实训进度、下发实训任务、查看实训报告、设置故障模拟；

运维权限：可操作所有运维类设备、处理告警、进行系统调试；

管理员权限：负责权限分配、系统配置、数据管理。

4.2.3 统一告警与运维管理

统一告警：BAS设备故障、实训操作异常、门禁违规、能耗超限等，通过弹窗、APP、声光告警分级推送，运维人员与教师可快速响应；

运维工单：自动生成设备维保工单、实训设备故障工单，实现派单、处置、闭环管理，降低运维人力成本；

历史数据追溯：设备运行数据、实训操作记录、告警记录、能耗数据留存≥1年，可导出用于教学复盘与运维分析。

4.2.4 智能联动（适配实训场景）

实现跨系统联动，兼顾教学便捷性与运维安全性：

实训联动：教师下发实训任务→IBMS触发BAS系统，启动实训设备，切换至实训模式，自动记录实训数据；

节能联动：非实训时段→IBMS下发指令，BAS系统关闭非必要照明、空调，降低能耗；

安全联动：门禁违规准入→IBMS触发视频监控聚焦、公共广播提醒；BAS设备故障→IBMS推送告警至运维人员，同时暂停相关实训操作。

4.2.5 教学辅助功能

实训任务管理：教师可下发实训任务、设置实训参数、查看学生操作进度；

实训报告生成：自动汇总实训数据、操作记录，生成标准化实训报告，供学生下载、教师批改；

实操演示：支持通过IBMS平台远程演示BAS设备控制逻辑、故障排查流程，助力理论与实操结合。

五、IBMS与BAS系统深度协同逻辑（核心亮点）

5.1 数据互通

BAS→IBMS：上传设备运行状态、控制参数、实训操作数据、能耗数据、故障信息，为IBMS管理与教学提供数据支撑；

IBMS→BAS：下发控制指令、实训任务、节能策略，控制BAS设备运行，切换实训/运维模式，实现统一调度。

5.2 场景化协同（贴合实训中心日常）

实训时段协同：IBMS接收教师实训任务→下发指令至BAS，启动实训设备，切换至实训模式，开放学生操作权限；BAS实时采集实训数据，上传至IBMS，供教师监控；

非实训时段协同：IBMS触发节能模式→下发指令至BAS，关闭非必要设备，调节空调、照明至节能状态；BAS实时监测设备状态，异常时上传IBMS告警；

故障处置协同：BAS检测到设备故障→上传至IBMS，IBMS推送告警至运维人员，同时暂停相关实训操作（若有）；故障修复后，IBMS通知BAS恢复正常运行，可重启实训任务；

能耗管理协同：IBMS汇总BAS上传的能耗数据，进行分项统计、同比环比分析，生成节能建议，下发至BAS执行，实现节能闭环。

六、实训中心专项适配要求（验收必写）

教学适配：BAS系统支持故障模拟、参数可调、数据采集，适配职业院校楼宇自控、机电一体化等专业实训教学大纲，可对接实训教学管理系统；

安全隔离：教学网段与运维网段物理隔离，学生实训操作不影响核心设备正常运行，避免误操作导致设备故障；

实操性：所有BAS设备支持手动操作与自动控制切换，实训操作台布局合理，操作便捷，符合学生实操习惯；

合规要求：系统支持能耗统计、数据留存，符合绿色校园、智慧校园建设要求，可对接院校智慧管理平台；

易维护：系统操作简单，运维便捷，支持远程调试、故障排查，适配院校后勤运维能力，同时可作为学生运维实训场景。

七、方案总结（可直接复制进标书）

本方案针对实训中心“教学+运维”双重需求，构建IBMS智能化集成系统与BAS楼宇自控系统一体化架构，以BAS系统为核心，实现机电设备自动控制与学生实操实训双重功能，以IBMS平台为中枢，实现全院弱电子系统统一监控、权限分级、智能联动与教学辅助。系统兼顾教学实操的开放性与运维管理的安全性，既为学生提供真实的楼宇自控实操场景，提升实操能力，又保障实训中心设备稳定运行、节能降耗，全面支撑职业院校实训教学、智慧校园与绿色校园建设，可直接满足实训中心设计、投标与验收要求。
