DDC 控制器BAS 建筑设备管理系统功能 、 配置 完整说明

DDC 控制器BAS 建筑设备管理系统功能 、 配置 完整说明

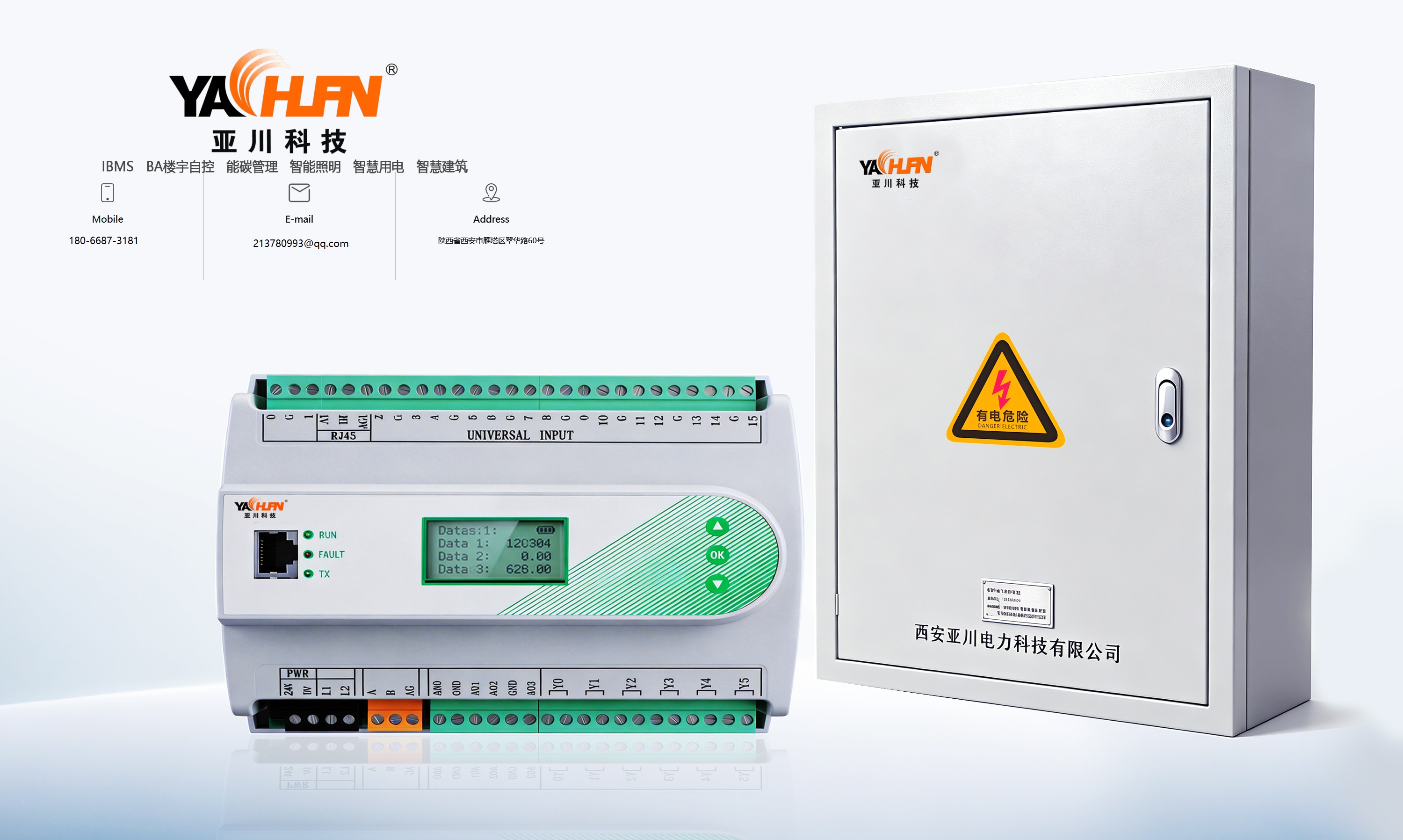

一、DDC 控制器（直接数字控制器）

1. 核心定义

DDC 是 BAS 系统的现场控制核心，负责现场数据采集、逻辑运算、设备控制、故障保护，断网可本地独立运行。

2. 核心功能

实时采集：温湿度、压差、CO₂、流量、压力、电流、电压等

自动控制：PID 调节、变频调节、阀门调节、风阀调节

设备联锁：风机 — 风阀 — 水阀顺序启停、防冻、防过载

故障报警：过载、故障、越限、断网、传感器异常

本地自治：断网不掉控，断电保持参数

远程通讯：上传数据、接收平台指令

程序可编：支持定时、场景、节能逻辑

3. 标准配置（通用）

主控单元：32 位工业处理器

通讯接口：BACnet/IP、Modbus TCP（标配）

I/O 模块：AI / AO / DI / DO 模块化扩展

工作电源：AC24V / DC24V

安装方式：标准 DIN 导轨安装

工作环境：-10℃~55℃，防尘、抗干扰

程序存储：掉电不丢失

4. 常用点位配置（项目通用）

小型 DDC：AI×4 + DI×8 + DO×4 → 风机、盘管、水泵

中型 DDC：AI×8 + DI×12 + AO×4 + DO×8 → AHU、新风机组

大型 DDC：AI×16~32 + AO×8~16 + DI×24~32 + DO×16~24 → 冷站、群控

二、BAS 建筑设备管理系统

1. 系统定义

BAS = 建筑设备自动化系统，对机电设备集中监控、自动控制、节能运行、统一管理。

2. 监控范围（全）

冷热源系统冷水机组、冷冻泵、冷却泵、冷却塔、换热站、板换

空调通风系统AHU 空调箱、MAU 新风机组、FCU 风机盘管、排风 / 加压 / 排烟风机

给排水系统给水水泵、污水泵、水箱液位、漏水监测

公共照明系统大厅、走廊、车库、景观照明智能控制

变配电与电梯（监）电压、电流、功率、电梯运行状态

3. BAS 系统核心功能

1）集中监控

实时状态、运行参数、开关状态、能耗数据

电子地图、动态界面、一键总览

2）自动控制

温湿度 / CO₂/ 压差 PID 自动调节

定时启停、分时控制、夜间节能

过渡季节全新风运行、免费制冷

3）设备联锁保护

风机启动→开风阀→开水阀

冬季防冻保护、过载保护、故障停机

消防联动：停空调、切非消防电源

4）故障报警管理

实时弹窗、语音、短信、APP 推送

报警分级、记录、查询、统计

5）能耗监测与节能

分类分项能耗统计、峰谷分析

设备能效分析、节能策略执行

自动生成能耗报表

6）运维管理

操作日志、权限管理、历史曲线

设备运行时间统计、维保提醒

三、BAS 系统整体配置（标准方案）

1. 现场设备层

DDC 控制器（按设备配置）

I/O 扩展模块

传感器：温湿度、CO₂、压差、水流、压力、电量

执行器：风阀执行器、电动调节阀、变频模块

仪表：电表、水表、冷量表、热量表

2. 网络通讯层

工业交换机、光纤 / 网线

通讯网关、协议转换器

独立网段、防雷、隔离

3. 管理层（中心机房）

管理服务器（数据库 + 应用）

监控工作站、显示器

UPS 不间断电源

打印机、大屏系统

BAS 系统软件平台

4. 软件功能配置

设备监控组态界面

定时计划、节能策略

报警管理、权限管理

趋势曲线、数据报表

与 IBMS、能碳平台、照明系统接口

四、一句话总结（可直接写标书）

DDC 控制器是现场控制 “大脑”，负责设备自动调节与安全保护；BAS 系统是集中管理 “中枢”，实现设备监控、节能优化、智能联动与运维管理；二者共同构成建筑机电设备智能化、自动化、节能化的核心支撑。
