1J403软磁合金材料性能与应用

1J403软磁合金

1J403是一种铁镍基软磁合金，以其优异的软磁特性和稳定的物理性能在电子工业和高科技领域占据重要地位。该合金在弱磁场中表现出高磁导率和低矫顽力，同时兼具良好的热稳定性和耐腐蚀性，适用于制造多种精密电磁器件。

一、化学成分与材料特性

1J403的化学成分经过精确设计，以保障其磁性能和机械性能的平衡：

镍（Ni）（39%-41%）和钴（Co）（24.5%-25.5%）作为核心元素，共同优化合金的磁导率和饱和磁感应强度，并提升热稳定性。

钼（Mo）（3.8%-4.2%）的加入有效提高电阻率，减少高频应用中的涡流损耗。

锰（Mn）（0.3%-0.6%）和硅（Si）（0.15%-0.3%）进一步改善加工性能和磁响应特性。

碳（C）、磷（P）、硫（S） 等杂质元素被严格控制在极低水平（≤0.03%），以确保磁性能的均匀性和低温韧性。

其物理参数包括：

密度：8.55 g/cm³

电阻率：55 μΩ·cm（0.55 μΩ·m）

居里点：600℃

饱和磁感应强度：0.8-1.2 T

初始磁导率：可达12,000以上（部分条件下超20,000）

矫顽力：低于0.5 A/m

抗拉强度：约450 MPa

硬度：180-220 HB。

二、热处理与加工工艺

1J403的性能高度依赖热处理工艺。推荐的热处理制度包括：

高温退火：在1100-1200℃下保温3-6小时，随炉冷却至400℃以下，以消除内应力和优化晶粒结构。

磁场热处理：在纵向磁场（1200-1600 A/m）中于700℃回火1-2小时，并以50-150℃/h的速度缓冷至200℃以下。此过程可诱导磁畴定向排列，显著提升矩形比（磁滞回线）和磁导率。

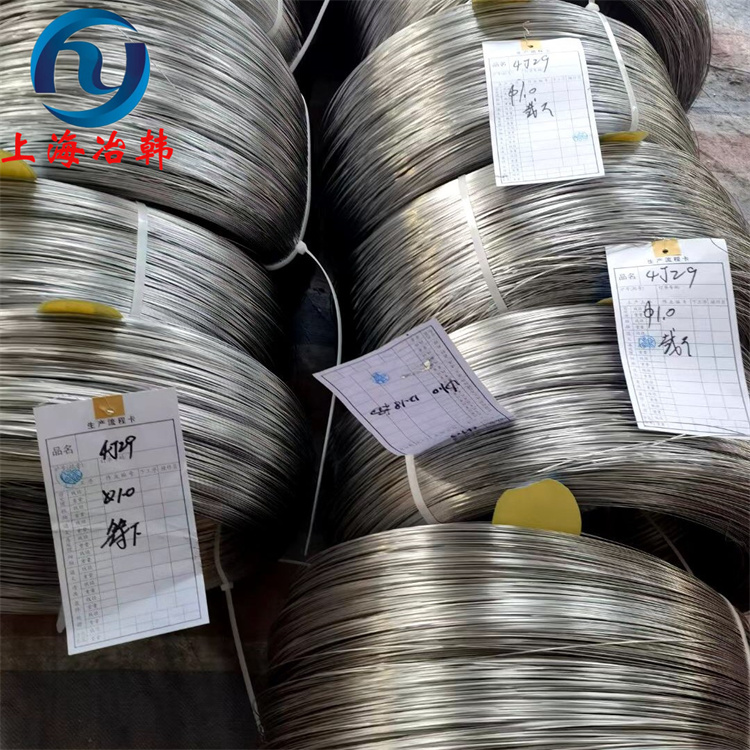

该合金可制成冷轧带材（厚度0.02-0.10 mm）、线材、锻件、板材和圆钢，具有良好的冷加工性和焊接性，适用于复杂形状元件的制造。

三、磁性能优势与应用领域

1J403的核心优势在于其高频适应性和低损耗特性：

矩形磁滞回线使其在磁放大器和脉冲电路中实现高效磁能转换。

低矫顽力和高磁导率保障了快速磁化与退磁，适用于动态磁场环境。

宽工作温度范围（-60℃至200℃）和耐腐蚀性使其能在苛刻环境中长期稳定工作。

主要应用场景：

电子与通信设备：用于5G基站高频电感、变压器磁芯、直流变换器，提升能量转换效率（＞95%）。

电磁屏蔽：在量子计算设备和医疗成像系统中作为磁屏蔽层，将外部磁场干扰降至1 μT以下。

精密传感器与执行器：基于巨磁阻抗效应（GMI） 的磁场传感器（灵敏度达0.1 nT级），以及MEMS电磁驱动器。

计算机与自动控制：用于磁放大器、阻流圈、整流圈及计算机存储设备元件。
