定制恒压蒸馏吸收装置氟化氢蒸馏器四氟反应瓶四氟冷凝管反应釜

氟化氢（HF）装置冷凝回流系统是处理、合成与纯化氟化氢的核心设备，核心要求是耐 HF 腐蚀、高纯无析出、高效冷凝、绝对密封安全。实验室与小规模生产以PFA/PTFE 材质为主。

一、核心功能与原理

核心功能：将HF 蒸汽冷却液化，实现回流反应、溶剂回收、气体纯化、尾气吸收，防止剧毒、强腐蚀性 HF 泄漏。

工作原理：HF 气体流经冷却介质（水 / 冷冻液）降温，气→液相变；冷凝液靠重力回流至反应釜，或收集至接收瓶。

二、实验室级 PFA 冷凝回流装置（主流）

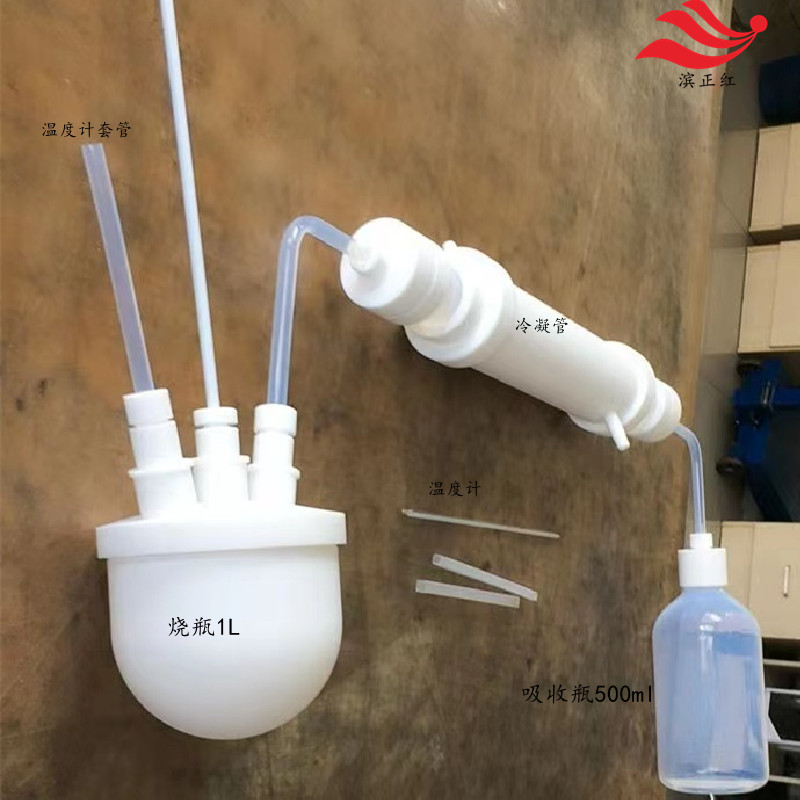

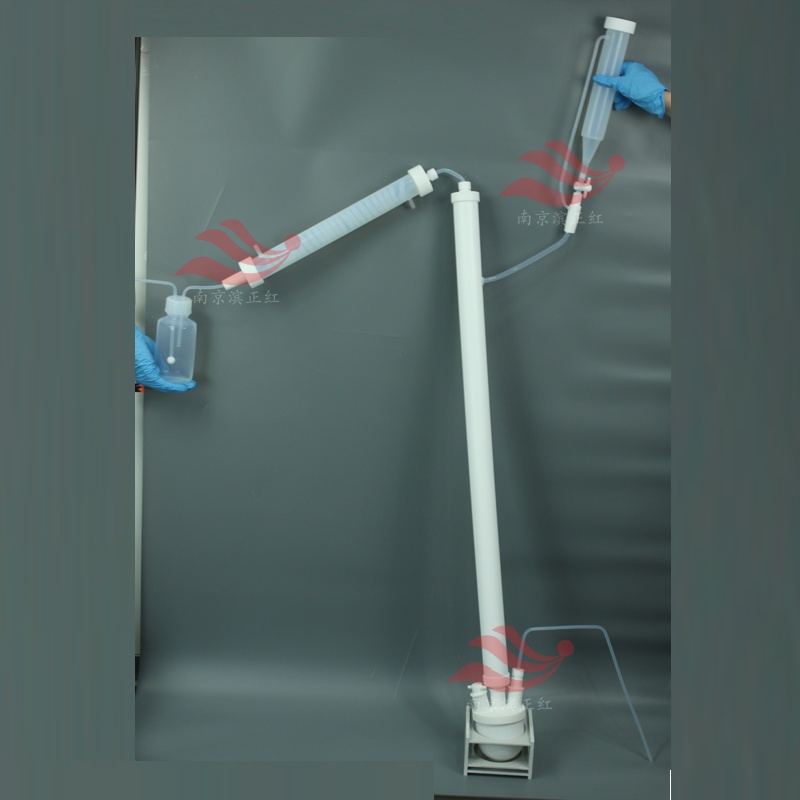

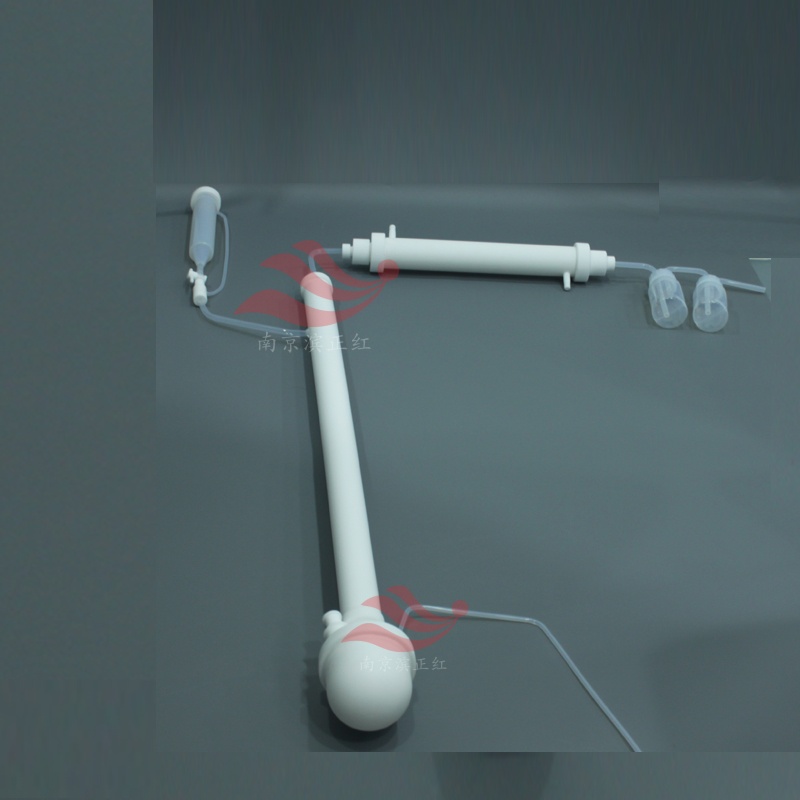

1. 标准组成（PFA 全氟系统）

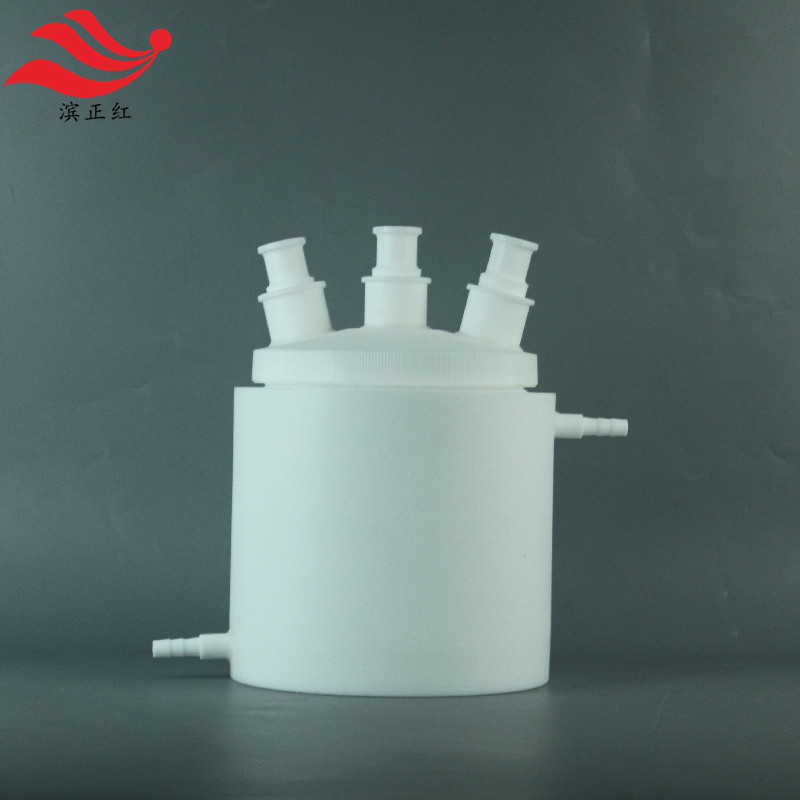

PFA 反应瓶 / 三颈烧瓶：耐 HF、王水、高温（-200~+260℃），透明可视。

PFA 冷凝管（核心）

直形：用于蒸馏、回流。

蛇形：螺旋结构，冷凝面积大，回流效率更高（HF 优先选）。

结构：内管走 HF 蒸汽，外夹套通冷却水（下进上出）。

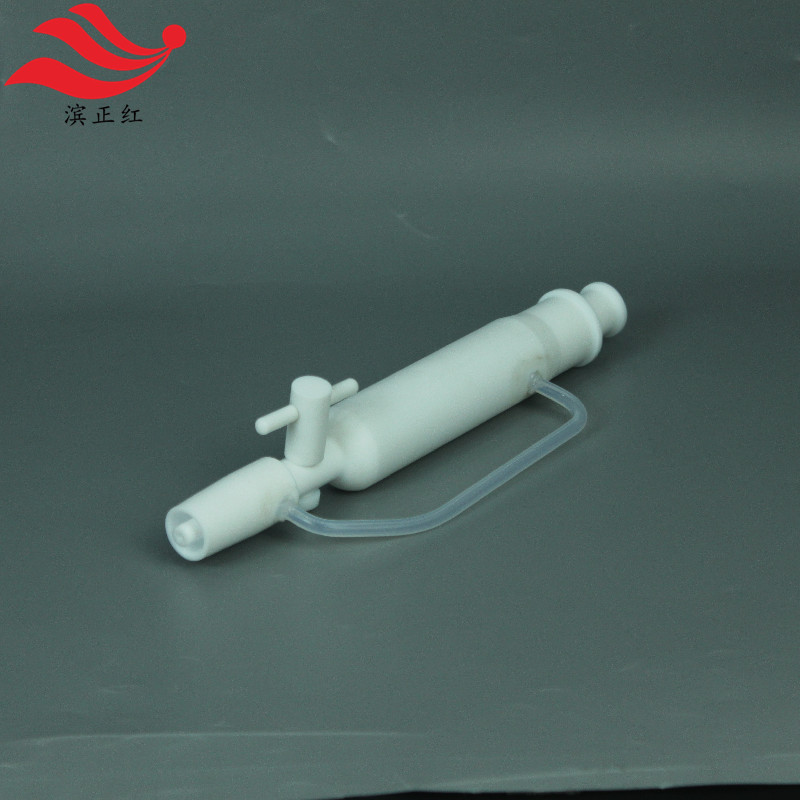

PFA 恒压滴液漏斗：精准加料、密封防挥发。

PFA 接收 / 缓冲瓶：收集冷凝液、防倒吸。

PTFE 转接头、阀门、搅拌桨：全系统无缝耐腐。

2. 材质优势（PFA vs 其他）

PFA：耐 HF、透明、高纯（ppb 级溶出）、耐温、易清洗。

三、结构形式

列管式冷凝器：壳程走冷却水，管程走 HF 气体。

盘管式冷凝器：HF 走壳程，冷却盘管浸没其中。

多级冷凝：串联 2~3 级冷凝器，回收率 > 99%。

四、典型应用场景

实验室：HF 合成、含氟有机物回流、痕量分析样品前处理。

半导体：电子级 HF蒸馏纯化、晶圆蚀刻尾气回收。

化工：氟盐制备（如 LiPF₆）、烷基化装置 HF 回流。

五、选型速判

实验室 / 小试 / 高纯：选PFA 全透明冷凝回流装置。

工业大生产 / 高浓度 HF：选碳钢 / 蒙乃尔列管 / 盘管冷凝器。

强回流需求：选PFA 蛇形冷凝管
