本方案围绕数据中心“高可用性、高安全性、精细化运维、节能降耗”核心目标，构建一套全维度、全时段、智能化的数据中心动环监控系统，覆盖数据中心机房环境、供配电、空调新风、消防、安防、网络设备等核心动环要素，通过“感知-传输-分析-预警-处置”全链路闭环管控，彻底解决传统数据中心动环管控人工依赖强、故障响应慢、隐患难预判、运维效率低等痛点，保障数据中心IT设备稳定运行，满足等保2.0、数据中心等级认证等合规要求，适配中小型数据中心、大型模块化数据中心、边缘数据中心等各类场景。
一、建设背景与核心需求
1.1 建设背景
数据中心作为数字经济的核心基础设施，承载着各类业务系统的运行与数据存储，其动环系统（环境、供配电、空调等）的稳定运行直接决定IT设备的可用性，一旦动环出现异常未及时处置，易导致服务器宕机、数据丢失、业务中断等重大损失。当前多数数据中心动环管控存在明显短板：采用人工巡检模式，效率低下、漏检率高，难以实现24小时全时段监测；各动环子系统独立运行，数据不互通，形成信息孤岛，无法实现协同联动；故障告警方式单一、响应滞后，隐患排查难度大；缺乏精准的数据分析与预判能力，运维依赖经验，难以实现预防性维护；能耗管控粗放，无法精准挖掘节能潜力，不符合绿色数据中心建设要求。
数据中心动环监控系统作为保障数据中心稳定运行的“生命线”，通过智能化感知、自动化监测、精准化预警、闭环化运维，实现动环要素的全流程管控，是数据中心实现高可用、高安全、精细化运营的必备支撑，也是响应绿色数据中心、双碳政策的重要举措。
1.2 核心需求
全面监测需求：实现数据中心机房温湿度、洁净度、漏水、UPS、蓄电池、配电、空调、新风、消防、安防等所有动环要素的实时监测，无监测盲区。
精准预警需求：针对各类动环异常（如温湿度超标、漏水、断电、电池衰减），实现分级预警、多渠道告警，确保预警及时、精准，为故障处置争取时间。
协同联动需求：实现各动环子系统（空调、消防、配电等）的协同联动，异常时自动触发应急处置流程，降低故障影响范围。
精细化运维需求：实现设备全生命周期管理，支持故障定位、工单闭环、历史数据追溯，提升运维效率，减少人工运维成本。
合规管控需求：满足等保2.0、数据中心等级认证、绿色数据中心等相关标准，提供完整的监测数据、告警记录、运维报表，支撑合规验收。
节能降耗需求：通过对空调、配电等设备的运行数据分析，优化运行策略，降低数据中心PUE值，实现绿色节能运营。
可扩展需求：支持模块化扩展，适配数据中心扩容、设备新增需求，兼容不同品牌、不同类型的动环设备与IT设备。
二、总体建设目标
本方案通过建设数据中心动环监控系统，实现“监测全面化、预警精准化、运维高效化、联动自动化、节能智能化”，具体目标如下：
监测覆盖：实现数据中心所有动环要素（环境、供配电、空调、消防、安防等）全点位覆盖，数据采集频率≤5分钟，关键参数（如UPS输出电压、机房温湿度）采集频率≤1分钟，无监测盲区。
预警精准：异常告警准确率≥99%，分级告警（紧急/重要/一般）清晰，告警响应时间≤3秒，支持短信、APP、弹窗、声光等多渠道告警，杜绝漏报、误报。
运维提效：人工巡检成本减少60%以上，故障定位时间缩短80%，实现故障工单闭环处置，设备运维效率提升50%，IT设备运行稳定率≥99.99%。
联动高效：实现动环子系统间协同联动，异常时自动触发应急处置（如漏水联动排水、高温联动空调升频），应急响应时间≤30秒。
节能优化：通过运行数据分析与策略优化，数据中心PUE值降低0.1~0.3，年节能费用可观，满足绿色数据中心建设要求。
合规达标：满足等保2.0、数据中心等级认证相关要求，可自动生成监测报表、告警报表、运维报表，支撑合规验收与考核。
可扩展性：支持模块化扩展，新增设备、新增监测点位时无需大规模改造系统，兼容主流品牌动环设备与IT设备。
三、总体架构设计（云-边-端三级架构）
结合数据中心高可用、高安全、低延迟的核心要求，系统采用“端-边-云”三级架构，以现场感知终端为基础，以边缘网关为传输与本地联动核心，以动环监控平台为中枢，实现动环要素“感知-传输-分析-预警-处置”全链路闭环，架构兼顾稳定性、实时性与扩展性，满足各类数据中心场景需求。
3.1 感知控制层（端层）——现场监测与控制终端
作为系统的“感知终端”，负责数据中心动环要素的实时采集、异常检测与指令执行，是整个系统的基础，核心设备按监测类型分类部署，确保监测全面、精准：
环境监测设备：温湿度传感器（精度±0.3℃、±5%RH）、烟雾传感器、温感传感器、漏水传感器（定位精度≤1米）、粉尘传感器、有害气体传感器（如CO、SF6），部署于机房机房、配电室、空调机房等关键区域，实时采集环境参数。
供配电监测设备：UPS监测模块、蓄电池监测模块（单体电池电压、内阻、温度监测）、配电监测仪表（电流、电压、功率、功率因数、谐波等）、ATS/STS切换监测模块，实时监测供配电系统运行状态，及时发现断电、过载、电池衰减等异常。
空调新风监测设备：空调运行状态监测模块、空调参数调节模块、新风机组监测模块、冷源系统监测模块，实时采集空调运行参数（送风温度、回风温度、压缩机状态等），支持远程调节空调参数。
消防安防监测设备：火灾报警控制器、消防联动模块、视频监控摄像头、红外入侵探测器、门禁控制器，实时监测消防状态与安防情况，异常时触发告警与联动。
控制执行设备：排水泵、电动阀门、应急照明、声光报警器等，接收边缘网关或平台指令，完成应急处置操作（如漏水时启动排水泵、火警时开启应急照明）。
辅助设备：信号隔离器、浪涌保护器、接线端子、防尘防水盒，保障设备运行安全与信号稳定，适配数据中心机房高温、高洁净度的运行环境。
核心特点：选用工业级高可靠性设备，具备抗干扰、防尘、防水、耐高温能力，适应数据中心机房特殊运行环境；支持本地数据缓存，断网情况下可独立采集数据，恢复网络后自动同步，确保数据不丢失。
3.2 边缘传输层（边层）——数据传输与本地联动
作为系统的“神经中枢”，负责数据传输、协议转换、本地边缘计算与联动控制，连接感知控制层与平台层，保障数据传输的实时性、稳定性与安全性，核心设备包括：
工业级边缘网关：采用高可靠性边缘网关（支持双网冗余），支持Modbus TCP/RTU、BACnet/IP、SNMP、MQTT等多种标准协议，实现各类感知设备、动环子系统与平台的数据互通；具备边缘计算能力，可本地处理异常数据、执行简单联动逻辑（如本地高温联动空调调节），降低平台压力，提升响应速度；支持断点续传、数据清洗，确保数据传输的完整性与准确性。
传输网络：采用工业以太网、光纤传输为主，无线LoRa/4G/5G为备用的双传输模式，核心区域采用双网冗余设计，确保数据传输不中断；传输链路采用加密处理（AES-256加密），防止数据泄露、篡改。
协议转换模块：针对不同品牌、不同协议的动环设备（如UPS、空调、消防设备），通过协议转换模块实现统一接入，消除协议壁垒，确保所有设备数据互联互通。
3.3 平台管理层（云层）——集中监控与智能分析
作为系统的“大脑”，负责全系统的集中监控、数据分析、智能预警、工单运维与协同联动，核心为数据中心动环监控平台，部署于本地服务器或私有云，支持双机热备，确保平台稳定运行，核心模块包括：

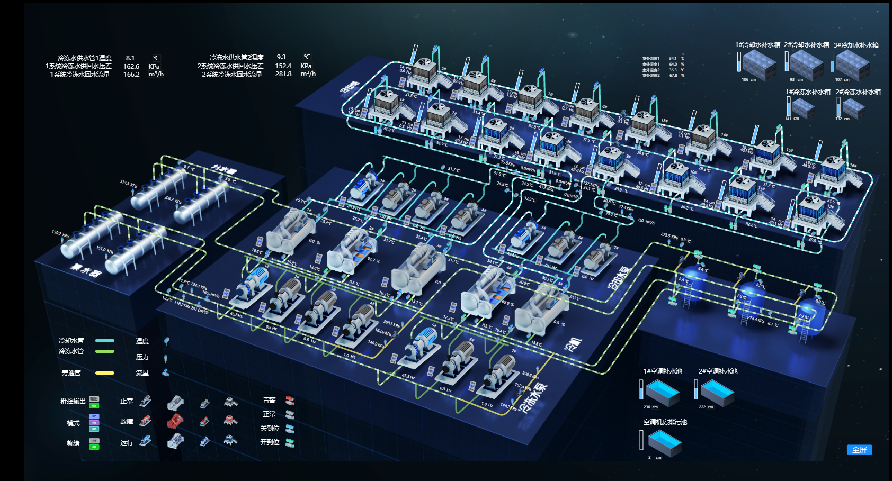

集中监控模块：一屏展示数据中心所有动环要素的运行状态、实时参数、告警信息，支持机房三维可视化、电子地图定位，可快速切换设备视图、查看详细数据，实现“一屏统管”。
数据采集与存储模块：实时接收边缘网关传输的数据，采用时序数据库存储，支持历史数据查询、趋势分析，数据存储周期≥2年（关键数据≥5年），满足合规追溯需求。
智能预警模块：基于AI算法，结合历史数据、实时参数，实现异常情况的精准预判（如蓄电池衰减预判、空调故障预判），支持分级告警（紧急/重要/一般），可自定义告警阈值、告警方式与告警接收人。
工单运维模块：实现故障工单从派发、处理、复核到归档的全流程闭环，支持工单关联异常数据、设备信息，便于责任追溯；支持运维人员管理、巡检计划制定、巡检记录留存。
联动控制模块：支持动环子系统间的协同联动、平台与设备的远程控制，可自定义联动策略（如漏水→启动排水泵+告警、高温→空调升频+新风开启），异常时自动触发联动操作，实现应急处置自动化。
报表管理模块：自动生成环境监测报表、供配电运行报表、告警统计报表、运维报表、节能报表，支持自定义报表格式，可导出Excel/PDF，支撑合规验收与运营分析。
系统对接模块：支持与数据中心IT运维系统（如ITSM、CMDB）、消防系统、安防系统、能耗管理系统无缝对接，实现数据共享、协同联动，消除信息孤岛。
权限管理模块：采用分级权限管理（管理员/运维员/查看员），不同角色拥有不同操作权限，操作日志全追溯，确保系统安全，满足等保2.0相关要求。
