锌基异构体重质纳米类球形氧化锌

1. 产品概述

锌基异构体重质纳米类球形氧化锌（XRF-QNM500）是肇庆市新润丰高新材料有限公司采用专利异构体界面设计技术开发的高端功能材料。该产品通过锌硅异构体界面调控（(ZnO)ₓ·(Si-O)₁₋ₓ），实现了  振实密度1.8 g/cm³  （传统纳米氧化锌仅为0.3-0.5 g/cm³），同时保持纳米尺度效应（D50在100-800纳米可调）。球形度达60~90%的类球形结构赋予其优异的流动性和填充特性，氧化锌含量≥99%，重金属杂质（Pb、Cd、As）含量＜5 ppm，符合欧盟安全标准。本品为国内首创的重质纳米氧化锌，解决了传统材料高填充下流动性差、分散困难的核心痛点。

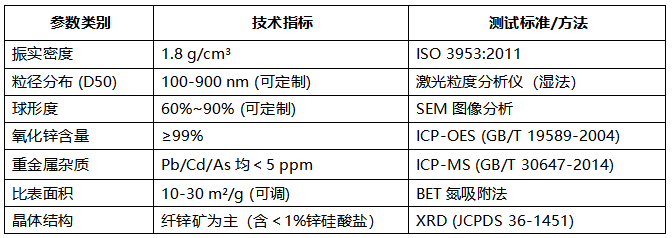

  表1：产品基本特性

2. 技术规格与性能指标

2.1 物理特性

  堆积行为  ：振实密度1.8 g/cm³使其在70%高填充率下仍保持流动性（压缩度指数CI=12%，远低于传统氧化锌的35%）。

  形貌控制  ：类球形结构通过特殊球形化工艺实现，SEM显示表面光滑、无枝晶结构，粒径分布跨度（(D90-D10)/D50）≤1.5，确保填充均匀性。

  分散性能  ：可定制经硅烷偶联剂原位改性，在聚合物基体中可实现单分散（团聚指数＜1.2）。

2.2 化学特性

  纯度控制  ：有效去除铁、锰等杂质，水溶物含量＜0.1%，盐酸不溶物＜0.05%。

  表面性质  ：可定制产品表面羟基密度≤2.5 OH/nm²（传统产品≥4 OH/nm²），疏水性增强，适用于非极性体系（如橡胶、硅脂）。

  重金属合规  ：通过微波消解-ICPMS检测（HNO₃+H₂O₂，180℃/30min），Pb、Cd、As均低于5 ppm，满足电子级材料要求（RoHS限量：Pb≤90 ppm, Cd≤75 ppm）。

2.3 功能性能

  导热性能  ：在硅橡胶基体中（70%填充率的改性重质纳米类球形氧化锌），导热系数达2~2.83 W/(m·K)；与微米氧化铝构建核壳结构后，可达3~4.72 W/(m·K)。

  电学特性  ：体积电阻率＞10¹² Ω·cm（实测值），介电常数≤8.5（1 MHz），适用于高压绝缘场景（如避雷器）。

  抗菌活性  ：对大肠杆菌抗菌率＞99.9%（ISO 22196），锌离子缓释速率0.21 μg/cm²/day，长效性提升3倍。

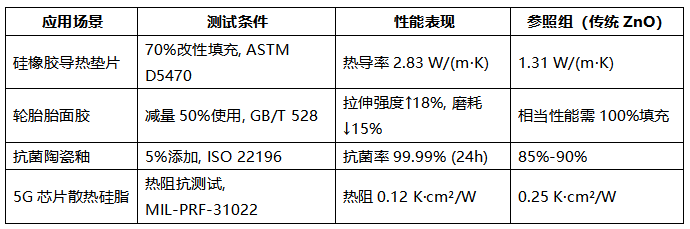

  表2：应用性能对比数据

3. 应用领域与使用指南

3.1 电子与热管理领域

  导热界面材料（TIM）  ：推荐填充率60-75%。需与基体（硅脂、环氧树脂）预混合后三辊研磨（间隙10μm，转速200rpm），确保分散均匀。

  光伏灌封胶  ：在EVA胶膜中添加3-5%，可提升紫外老化稳定性（QUV测试黄变指数ΔYI＜2.0），同时导热率提高至0.8 W/(m·K)。

3.2 橡胶与聚合物领域

  橡胶硫化  ：减量50%替代普通氧化锌（建议用量1.5-2 phr），可促进硫交联网络形成，提升300%定伸应力（↑15%）和撕裂强度（↑20%）。

  阻燃复合材料  ：在PP/PE中添加10-20%，与氢氧化镁协效，LOI值提升至32%（UL-94 V0），且机械性能损失＜10%。

3.3 能源与环保领域

  电池负极材料  ：用于水系锌离子电池，可抑制枝晶形成（库伦效率99.93%），循环2000次容量保持率＞95%。

  催化与抗菌  ：光催化降解有机物效率92%（2h），适用于空气净化涂层；纺织喷丝中添加1-3%，UPF＞50+，50次洗涤后抗菌率＞99%。

3.4 使用建议

  分散工艺  ：优先选择干法混炼（橡胶）或溶剂置换法（涂料）。高填充时建议添加0.5-1%的聚甘油脂肪酸酯作为分散剂。

  安全操作  ：符合OSHA标准，粉尘浓度需控制＜5 mg/m³（建议局部通风+PPE防护）。

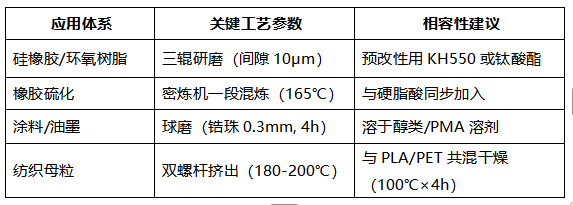

  表3：处理工艺

4. 包装与存储

  包装规格  ：25公斤/袋（多层铝箔复合袋，内衬PE膜），或根据需求提供1公斤、5公斤小包装。

  存储条件  ：置于阴凉干燥处，避免吸湿（建议湿度＜40% RH）。开封后需重新密封，防止团聚。

  保质期  ：原包装下24个月，避免与强酸、强碱混放。

5. 质量保证与认证

  质量控制  ：每批次提供检测报告（依据GB/T 30647-2014）、激光粒度分布曲线（GB/T 19077-2016）及SEM形貌分析。

  合规认证  ：支持第三方认证（SGS、Intertek）。

  可持续性  ：产品碳足迹1.2 tCO₂e/吨（传统工艺为2.8 tCO₂e），符合ISO 14040生命周期评估要求。

  免责声明  ：本数据基于肇庆市新润丰高新材料有限公司实验室测试和可靠应用数据，但实际性能可能因使用条件而异。建议用户进行小规模试验以确定适用性。
