超0#锌锭环保级亚纳米99.7%高纯氧化锌

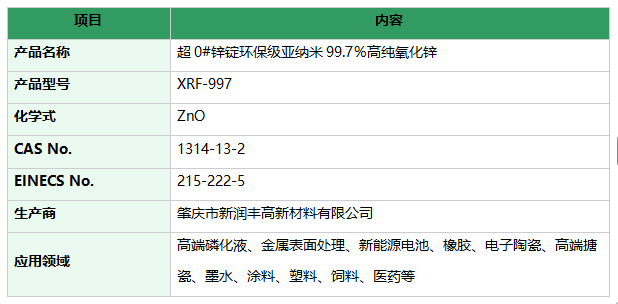

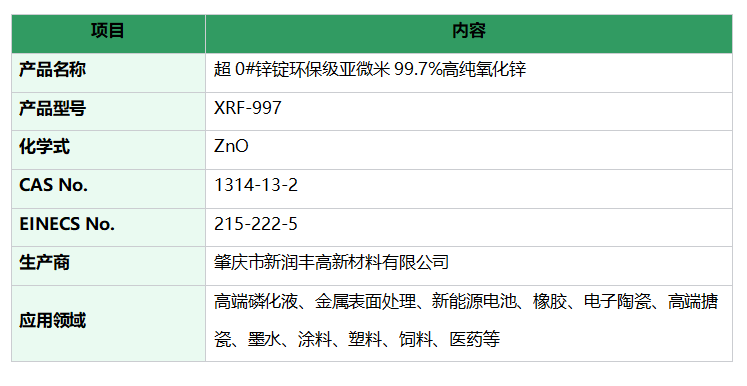

一、 产品与公司标识

二、 产品概述

本产品是以纯度≥99.996%的超高纯度“超0#”电解锌片为原料，采用先进的 间接法（法国法）  工艺精制而成的高性能氧化锌微粉。产品具备 纯度极高（≥99.7%）、重金属杂质极低（Pb < 20ppm）、粒径分布均匀（亚纳米级）以及反应活性优异 等特点。其独特的晶格结构与高化学纯度，使其在磷化处理中能精确调控反应过程，形成致密、均匀、附着力强的磷化膜，显著提升产品的耐腐蚀性能与涂装效果。同时，作为一种多功能基础材料，其在橡胶硫化、电子陶瓷、高端搪瓷、涂料塑料、医药等领域亦表现出卓越性能，是替代传统氧化锌的理想选择，尤其适用于对环保、安全及产品一致性要求严苛的高端工业领域。

三、 核心技术特性

3.1 原料优势

 核心原料 ：采用顶级“超0#锌锭纯度的电解锌片（Zn ≥ 99.996%）”，从源头保障产品纯度。

 环保优势 ：铅（Pb）含量 < 20ppm（最低< 5ppm），镉（Cd）含量 < 0.001%，远低于行业平均水平，满足最严格的RoHS及环保法规要求。

3.2 物理特性

 形态与颜色 ：白色微细粉末。

 粒径分布 ：D50 = 0.6 – 1.2 μm（亚纳米级别），Span值 < 2.5，分布集中。

 比表面积 ：3 – 4.5 m²/g（BET法），提供高反应活性位点。

 晶体结构 ：典型的六方纤锌矿结构，结晶完整。

3.3 化学特性

 纯度 ：ZnO含量 ≥ 99.7%，可以定制99.9%含量。

 关键杂质控制 ：

盐酸不溶物：≤ 0.02%

灼烧减量：≤ 0.3%

氯离子（Cl⁻）：≤ 0.01%

硫酸盐（SO₄²⁻）：≤ 0.02%

 单质锌残留 ：< 0.01%，有效避免在磷化等应用中因析氢反应导致的膜层缺陷。

3.4 反应活性

 酸溶速率 ：在85℃、10% H₃PO₄溶液中，完全溶解时间 ≤ 10分钟。

 锌离子释放动力学 ：在磷化初期（前5分钟）Zn²⁺释放率 ≥ 65%，诱导期 ≤ 30秒，成膜迅速。

 低温适应性 ：在35℃低温环境下，仍保持高溶解速率，活化能低至45 kJ/mol。

 四、 作用机理

 4.1 在磷化液中的应用

 4.1.1 锌离子（Zn²⁺）供给源

作为磷化液的主盐，提供成膜所需的锌离子。其溶解行为直接决定了溶液中Zn²⁺的浓度，影响磷化晶核的密度与膜层的生长速率。  反应式  ：ZnO + 2H₃PO₄ → Zn(H₂PO₄)₂ + H₂O

4.1.2 pH缓冲与稳定剂

氧化锌为两性氧化物，可动态调节磷化工作液的pH值，抑制因铁件溶解产生的Fe³⁺积累，维持反应体系的稳定性，延长槽液寿命。

4.1.3 晶型调控剂

其六方晶系结构与磷酸锌晶体（Hopeite, Zn₃(PO₄)₂·4H₂O）具有高度的晶格匹配性（匹配度>92%），能有效引导磷化膜沿(020)晶面取向生长，形成更致密、附着力更强的膜层。

4.1.4 低渣与环保机理

 梯度释放 ：均匀的亚纳米粒径确保了Zn²⁺的平稳、梯度释放，避免局部过饱和，从源头减少磷化渣的生成。

 高纯度优势 ：极低的杂质含量（如Fe、Cu等）阻断了难溶性杂盐的生成路径。

 综合效果 ：与传统产品相比，可减少磷化渣产生量高达40%，显著降低危废处理成本。

五、 磷化应用技术方案

5.1 汽车板磷化

 技术要求 ：膜层均匀致密，耐蚀性极高。

 解决方案 ：使用纯度≥99.7%的本产品，确保Fe < 50ppm。

控制Zn/P摩尔比在1.05 ± 0.05。

可获得膜厚控制精准（±0.5μm）、盐雾寿命 > 500小时的优异磷化膜，涂装附着力达0级标准。

5.2 新能源电池壳体磷化

 技术要求 ：杜绝析氢，保障绝缘性。

 解决方案 ： 零单质锌残留 特性，彻底消除因析氢导致的膜层孔隙与气泡。

推荐工艺：Zn/P=1.0–1.1，温度38–42℃，工作浓度5–7g/L。

处理后绝缘电阻 > 1000 MΩ，完全满足电池包安全要求。

5.3 环保型低温磷化

 技术要求 ：节能降耗，减少排放。

 解决方案 ：利用其优异的 低温反应活性 ，可在25–40℃下实现快速成膜（≤40秒）。

低温结合低渣特性，使综合渣量 < 0.5g/m²，COD排放降低65%。

5.4 复合磷化体系（用于高载荷部件）

 技术要求 ：高硬度、高耐磨性。

 解决方案 ：与少量Al³⁺或Ca²⁺构成复合磷化体系。

形成Zn₂Ca(PO₄)₂·4H₂O或Al掺杂的磷化膜，膜层显微硬度可提升至450-600 HV。

六、 其它行业应用技术方案

6.1 橡胶工业 - 高效硫化活性剂与性能增强剂

 作用机理 ： 活化硫化体系 ：与硬脂酸反应生成硬脂酸锌，极大增强促进剂活性。

 构建交联网络 ：Zn²⁺参与形成离子交联键，提升交联密度。

 改善导热性 ：在橡胶基体中形成导热通路。

 技术方案与价值 ： 高纯度 ：确保制品无变色，适用于食品级、医疗级及彩色制品。

 亚纳米粒径 ：分散佳，硫化效率提升10-15%，力学性能和耐磨性显著优化。

 应用 ：轮胎、胶管、密封圈等。以及EVA发泡等领域。

 推荐用量 ：3-5 phr。

6.2 电子与电力 - 多功能电子化学品

 作用机理与应用 ： 压敏电阻/避雷器 ：利用晶界非线性伏安特性，吸收电涌能量。

 透明导电薄膜（AZO/GZO） ：作为ITO替代品，用于太阳能电池、液晶显示器。

 电镀液 ：作为主盐，获得光亮、致密镀层。

 静电成像 ：利用光导特性，用于复印、激光打印。

 技术方案与价值 ：高纯度与均匀性确保电子元件性能稳定、一致性好。

6.3 涂料与颜料 - 多功能功能性填料与颜料

 作用机理与应用 ： 防锈底漆（锌白） ：化学钝化与物理屏蔽双重防锈。

 抗菌防霉涂料 ：光催化活性氧杀菌。

 紫外线屏蔽剂 ：高效吸收和散射紫外线。

 技术方案与价值 ：高纯度、细粒径提供优异遮盖力、耐久性和功能性，环保且可降本。

6.4 化工合成 - 高品质锌盐基础原料与助剂

 作用机理与应用 ： 锌盐合成 ：生产硬脂酸锌、硼酸锌等，反应完全，产品纯度好。

 PVC热稳定剂 ：辅助热稳定，吸收HCl。

 气体精脱硫剂 ：与H₂S反应生成ZnS，用于合成氨、制氢等工艺气深度脱硫。

 技术方案与价值 ：高反应活性是合成高品质锌盐和高效脱硫的基础。

6.5 硅酸盐工业 - 性能改良助剂

 作用机理与应用 ：

玻璃助熔剂 ：降低熔体粘度，促进澄清。

 陶瓷添加剂 ：降低烧结温度，提高釉面质量。

水泥添加剂 ：作为晶种，优化水化晶体结构。

 技术方案与价值 ：高纯度避免着色，提升产品透明度、强度和质量。

6.6 塑料与日化 - 功能改性添加剂

 作用机理与应用 ： 塑料紫外线稳定剂 ：用于EVA、PVC、PP等，防止紫外老化。

 化妆品（防晒） ：物理防晒剂，安全、光稳定性好。

 导热材料 ：作为填料用于导热硅胶/脂，助力电子散热。

 技术方案与价值 ：为塑料和日化产品提供持久、安全的耐候、防晒和导热功能。

6.7 石油工业 - 高性能润滑油添加剂

 作用机理与应用 ： 二烷基二硫代磷酸锌（ZDDP）原料 ：合成润滑油核心添加剂，提供抗磨、抗氧、抗腐蚀作用。

 技术方案与价值 ：高纯度是合成高品质ZDDP，延长发动机寿命的前提。

6.8 特种制造 - 关键基础材料

 作用机理与应用 ： 磁性材料 ：制备锌铁氧体软磁。

 荧光粉 ：作为基质或激活剂载体。

 纺织卫生加工 ：利用抗菌性制造功能纤维。

 搪瓷 ：增强釉面光泽和耐腐蚀性。

 技术方案与价值 ：为基础材料工业提供高纯度的锌源。

七、 质量控制与检测标准

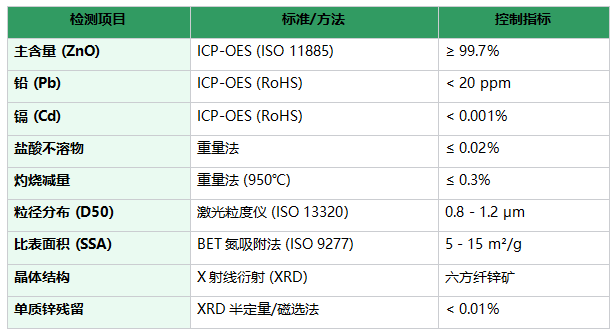

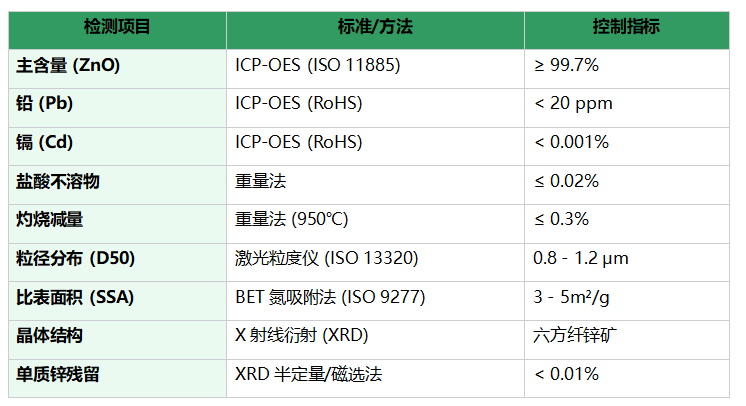

7.1 检测项目与标准

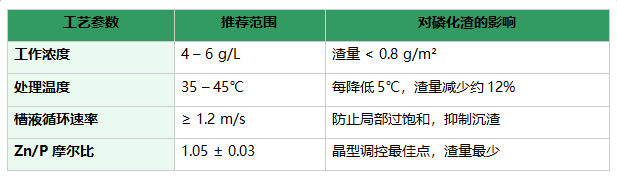

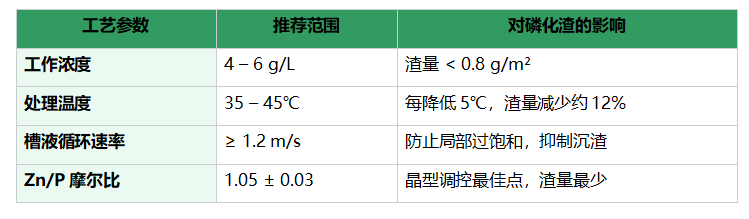

7.2 低渣工艺控制参数

八、 包装、储存与运输

 包装 ：25公斤/袋，内衬聚乙烯塑料薄膜袋，外层为塑料编织袋。可根据客户需求提供特殊包装。

 储存 ：应储存于干燥的库房内。防止受潮，与强酸、强碱及食用化学品隔离存放。

 运输 ：本品为非危险化学品，按一般化学品运输。运输过程中防止雨淋、受潮和包装破损。
