试验台底座安装的“五步法”与关键技术要点

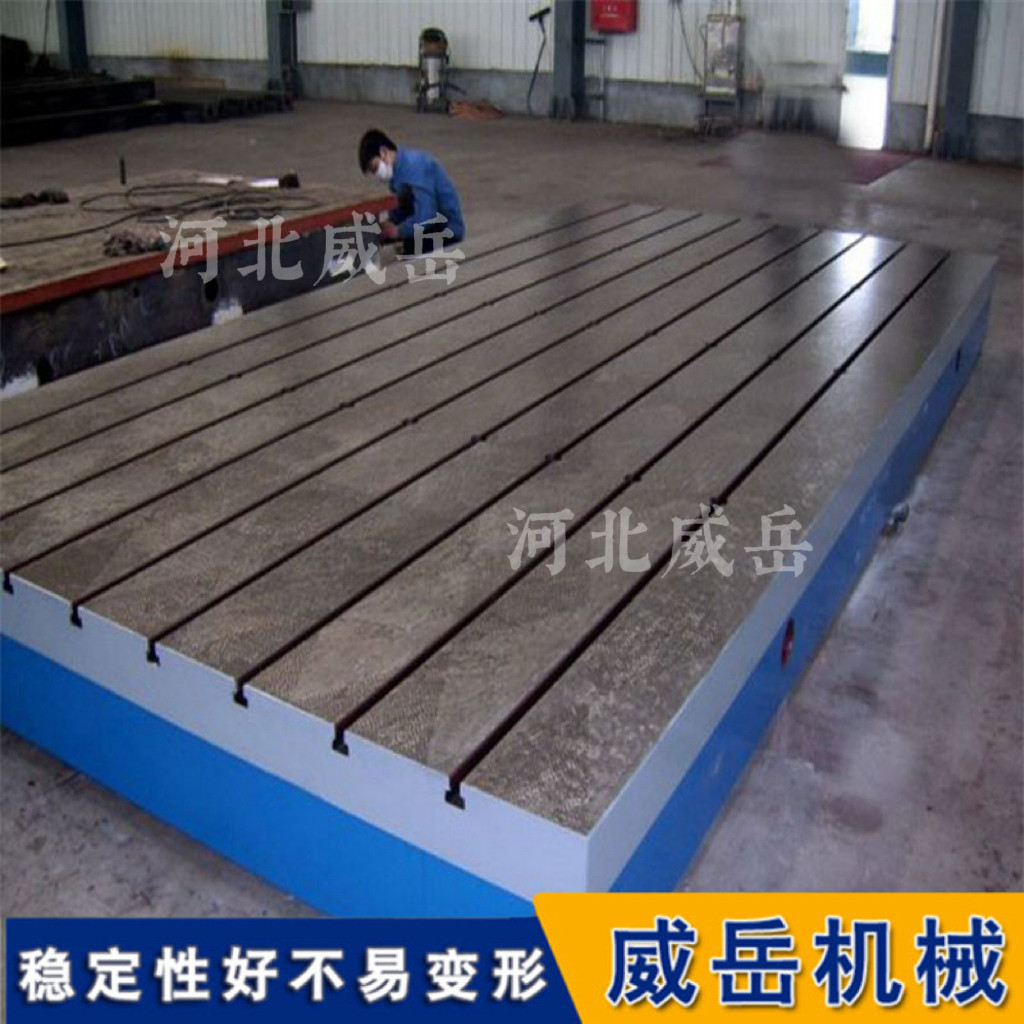

试验台底座是各类测试设备与精和密仪器的“根基”，其安装调试质量直接决定后续设备的运行精度、稳定性及使用寿命。哪怕0.01mm/m的水平度偏差，都可能导致测试数据失真、设备异常磨损甚至安全隐和患。以下为系统化的安装调试流程。

一、安装前准备

1. 场地与基础检查

地面要求：安装地面应为混凝土硬化地面，平整度误差不超过2mm/m，承重能力需达到试验台底座总重的1.5倍以上

基础处理：若地面存在凹陷或凸起，需用环氧树脂砂浆修补，养护7天以上，确保基础强度不低于C30

空间预留：底座周围预留不少于50cm操作空间，便于接线与调试

减震沟：对于高频振动试验台，基础周围可预留50至100mm宽的减震沟，填充弹性材料

2. 工具与材料准备

安装调试过程中常用的工具与材料包括：

水平检测工具：框式水平仪或电子水平仪，精度要求0.01至0.02mm/m，用于水平度检测

对中校准工具：激光对中仪，精度0.001mm，用于轴线对中校准

紧固工具：扭矩扳手，精度±3%，用于螺栓紧固控制

高度调节件：可调支撑脚或地脚螺栓，采用10.9级强度，调节范围0至50mm

减振材料：减振橡胶垫或隔振器，厚度30至40mm，阻尼比不低于0.12

补偿垫片：塞铁片或垫铁，厚度范围0.02至5mm，用于局部高度补偿

灌浆材料：无收缩灌浆料，强度高于基础，用于二次灌浆

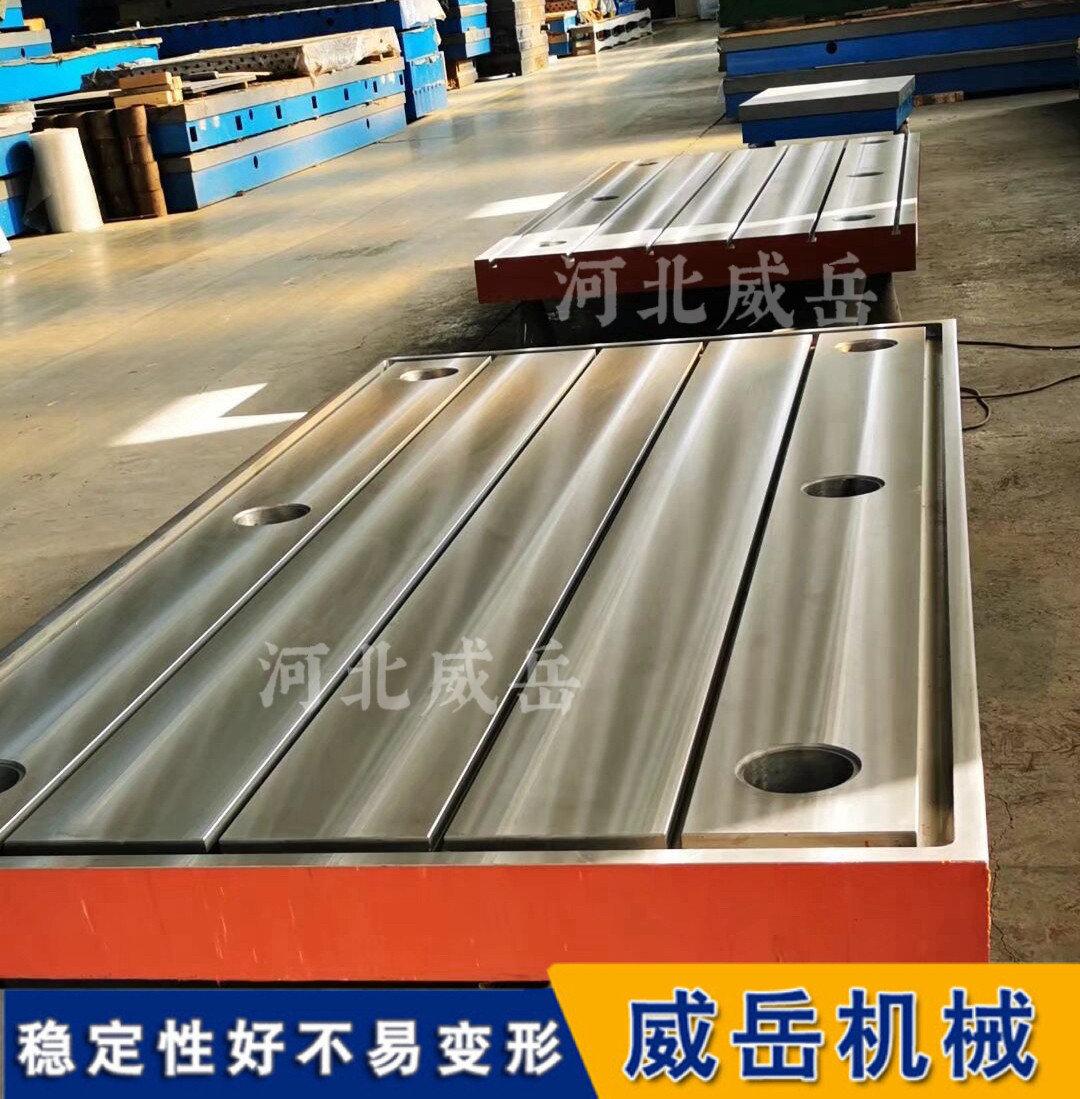

3. 底座开箱检查

检查底座是否有运输损伤，如裂纹或变形

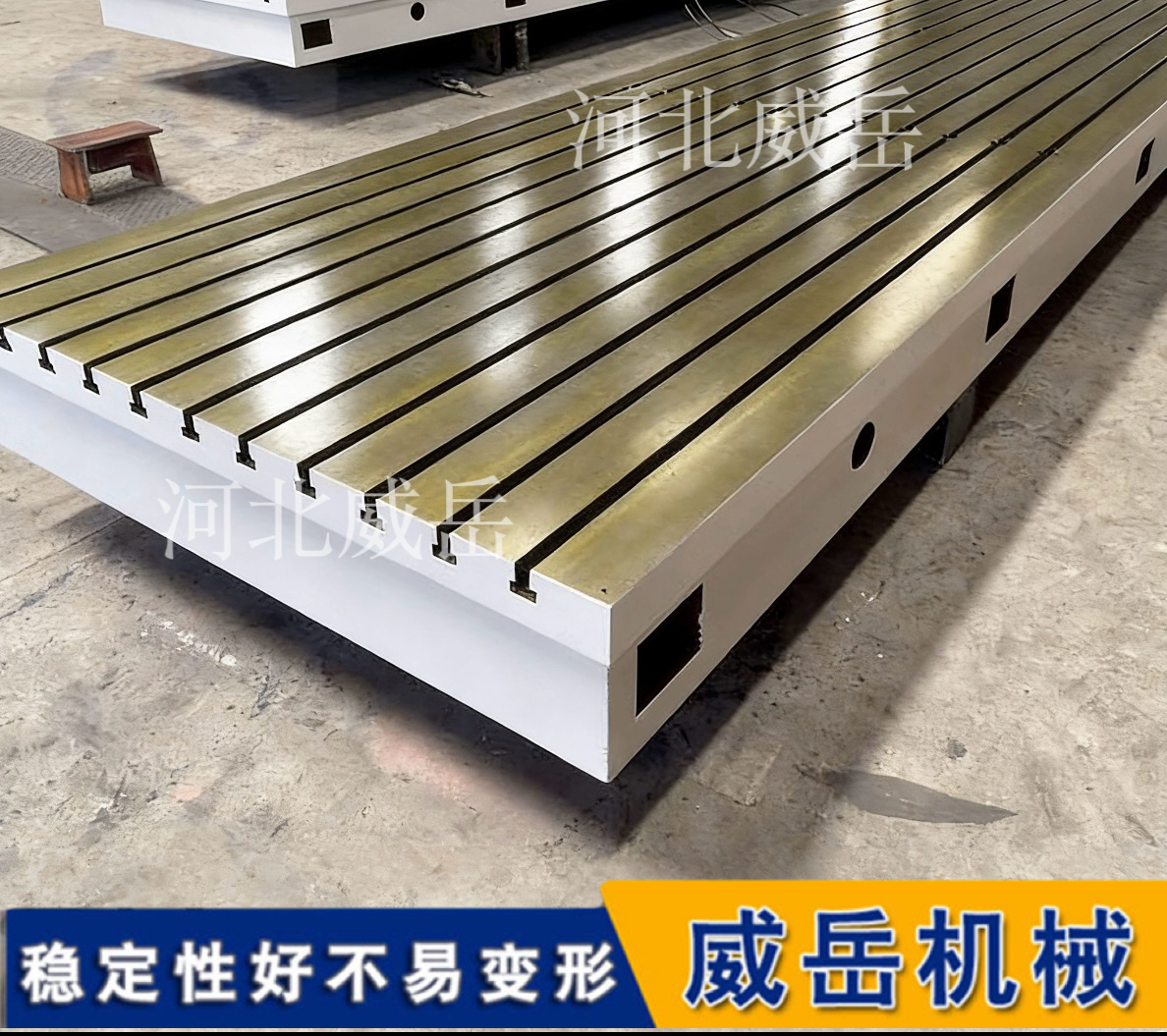

核对T型槽、螺栓孔等尺寸与图纸一致，偏差不超过0.5mm

清理工作面防锈油、灰尘及毛刺

二、安装调试核心流程

第和一步：基准定位

吊装就位：使用专用吊点对称吊装，避免底座变形。将底座平稳放置于标记位置，使底座边缘与地面基准线对齐，偏差控制在2mm以内

减振铺垫：在底座底部安装孔对应位置放置减振橡胶垫，确保受力均匀

初步固定：在底座四角及中部关键点安装可调支撑脚，间距不超过800mm，初步旋紧至底座离地5至10mm

第和二步：粗调水平

将水平仪沿底座长度方向、宽度方向分别放置在工作面及四角

观察气泡偏移，通过调节支撑脚高度，使气泡控制在一格以内（对应0.02mm/m）

粗调过程中每个支撑脚单次调节量不超过5mm，避免底座受力不均产生内应力

第三步：精调水平（多点测量法）

在工作面均匀选取9个测量点，按3乘3网格分布进行测量。不同精度等级的平面度要求如下：

00级：不超过0.003mm/m²

0级：不超过0.006mm/m²

1级：不超过0.012mm/m²

普通级：0.02至0.05mm/m

第四步：二次灌浆与紧固

灌浆：精调合格后，对地脚螺栓孔与底座间隙灌注无收缩灌浆料，养护至强度达标，通常需72小时

紧固：按对角顺序分两至三次紧固地脚螺栓。先预紧至额定扭矩的50%，静置1小时后拧至额定扭矩，扭矩偏差控制在±5%以内

时效稳定：静置24小时，再次复核水平度，确认无偏移后锁定螺栓

第五步：设备对中（关键环节）

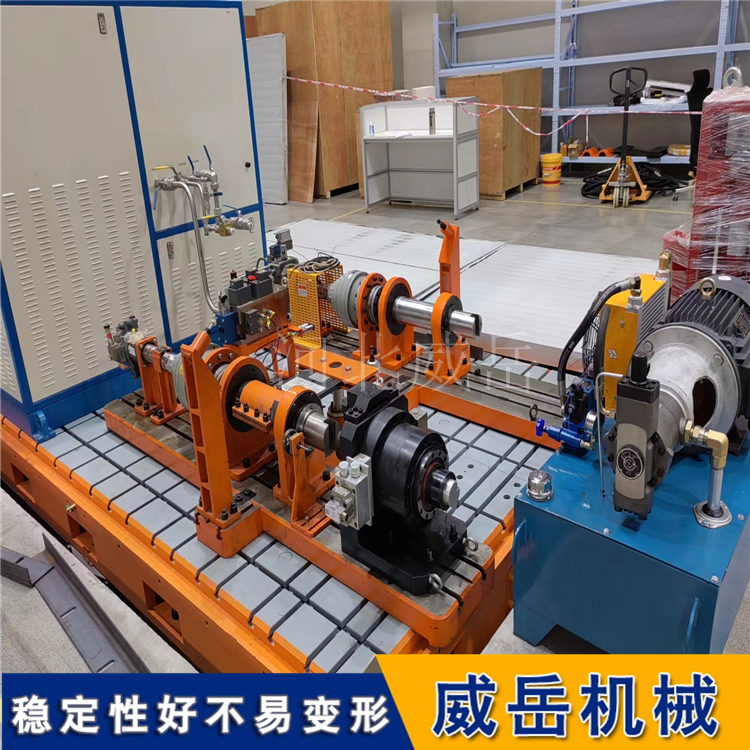

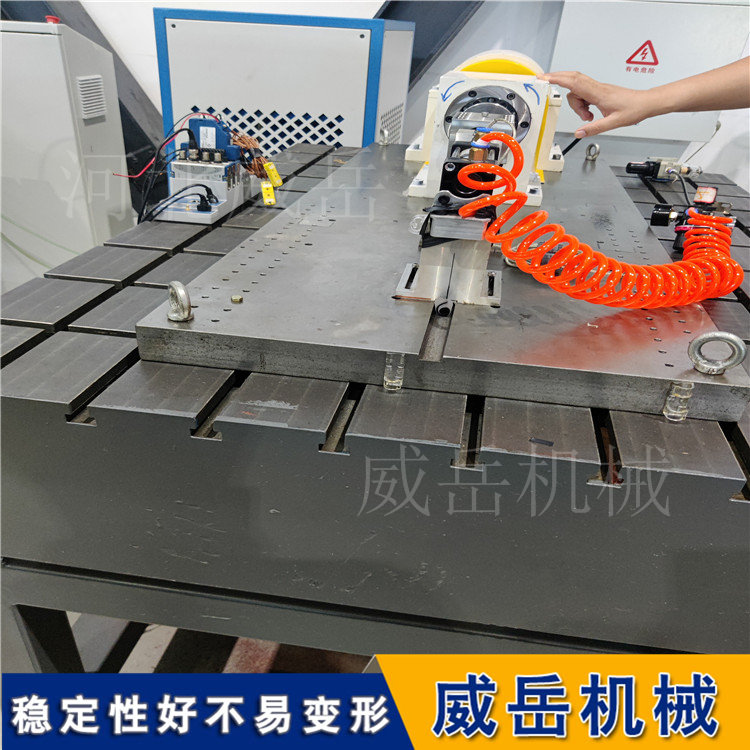

对于带电机、测功机的试验台，需进行精和密对中：

冷态对中：用激光对中仪检测电机、扭矩传感器、测功机的径向偏差不超过0.05mm，角度偏差不超过0.02mm/m

热态复核：空载运行1至2小时后，复测对中情况，必要时重新调整

同轴度要求：轴线偏差不超过0.003mm/m

三、常见问题与处理建议

底座“跷跷板”晃动

常见原因：地面未找平或固定点不足

处理建议：增加支撑点，间距控制在800mm以内

测试数据飘移

常见原因：水平度超差或螺栓松动

处理建议：重新调平，按扭矩规范紧固螺栓

异常振动

常见原因：减振垫失效或对中偏差

处理建议：更换减振垫，重新进行对中校准

底座变形

常见原因：超载、偏载或螺栓过紧

处理建议：均匀分布载荷，按对角顺序分次紧固螺栓

长期精度下降

常见原因：地基沉降或未定期复检

处理建议：每3个月复测水平度，每年校准平面度

重要注意事项

严禁超载：底座设计有额定载荷，超载可能导致开裂或不可逆变形

防止偏载：长期偏心加载可能导致局部磨损或整体扭曲

禁止简化步骤：不调平直接固定，或普通扳手代替扭矩扳手，可能导致后期松动

保持清洁：工作面上的铁屑、沙粒可能划伤精度面

四、日常维护建议

每日：清理工作面油污、水渍、金属屑

每周：检查螺栓有无松动，清洁T型槽

每月：复测水平度与同轴度

每季度：检查螺栓扭矩与减振性能

每半年至一年：进行专业精度复检，必要时重新刮研修复

长期停用：涂覆防锈脂，覆盖防护罩

总结：试验台底座安装调试的核心在于精和确定位、精细调平、精和准对中、稳固固定与有效减振五个环节。每一步严格按标准操作，才能确保试验台长期稳定运行与测试数据可靠。规范安装不仅能减少50%以上的异常磨损，还能将测试数据偏差控制在0.03mm/m以内。
