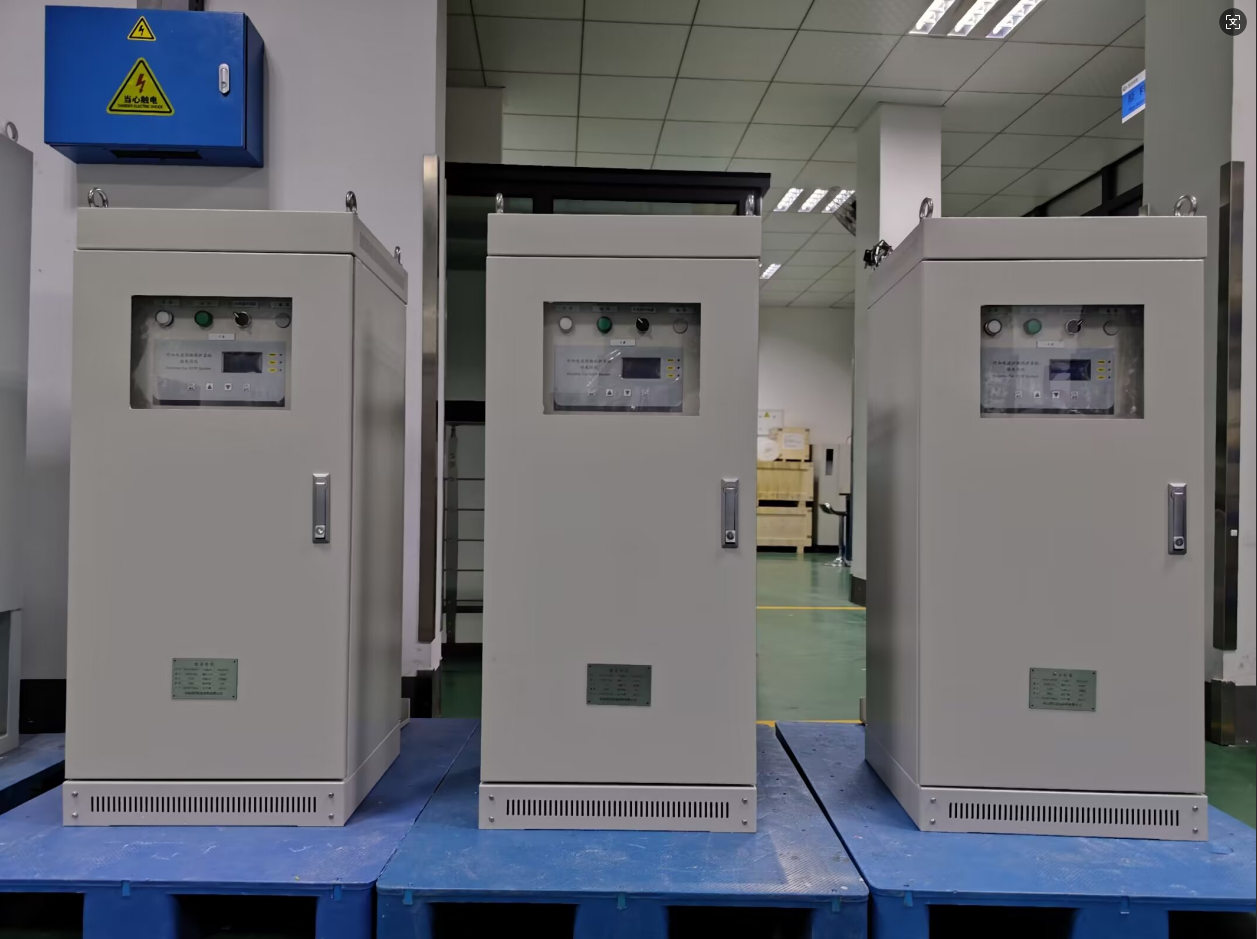

外加电流阴极保护数控高频恒电位仪

外加电流阴极保护数控高频恒电位仪是当前阴极保护领域的主流高端电源设备，以IGBT 高频开关 数字控制为核心，实现高效、精准、智能、远程的外加电流阴极保护控制，是传统可控硅 / 磁饱和设备的升级换代产品。

一、核心工作原理（数字 高频双核心）

1.电能转换（高频开关）

1.市电→输入整流滤波→高频逆变（IGBT，35kHz+）→高频方波→高频变压器降压→输出整流滤波→稳定直流输出。

2.取消工频变压器，效率≥90%，较传统设备节能 30%~50%。

2.控制逻辑（数字闭环）

1.参比电极实时采集电位→数字信号处理→与设定值（如 - 0.85~-1.2V vs CSE）比较→DSP/ARM 高速运算→调节 IGBT 占空比→动态修正输出电流 / 电压。

2.电位精度 ±5mV（高端 ±1mV），响应时间 < 0.1s，抗干扰与稳定性极强。

3.IR 降补偿（断电电位控制）

1.内置断电法测量模块，自动采集瞬间断电电位，消除土壤 / 海水电阻压降，获取真实保护电位，解决杂散电流干扰难题。

二、核心结构（模块化 + 智能化）

· 主功率单元：IGBT 逆变模块、高频变压器、输出整流滤波（体积小、重量轻，约为传统设备 1/5）。

· 数字控制单元：DSP/ARM 主控、PID 算法、多模式切换、IR 降补偿、故障诊断。

· 人机交互：中文液晶显示、参数设置、运行 / 故障状态、历史数据存储。

· 通信接口：RS485、以太网、4G/GPRS，支持远程监控与 SCADA 接入。

· 保护系统：过压 / 过流 / 短路 / 过热 / 防雷、参比断线 / 阳极故障报警。

三、核心功能与模式

1. 多工作模式

O 恒电位模式（默认）：精准锁定保护电位，抑制腐蚀。

O 恒电流模式：参比失效 / 涂层破损时自动切换，保障保护不中断。

O 恒槽压 / 断电电位模式：高级功能，消除 IR 降，适配杂散电流干扰场景。

O 间歇 / 脉冲模式：节能运行，延长阳极寿命。

2.智能运维

O 故障自诊断（过压 / 过流 / 参比断线 / 阳极故障），声光 + 远程报警。

o数据记录（≥1 年），支持历史曲线与报表导出。

o远程参数修改、启停控制，实现无人值守。

四、典型应用场景

· 长输油气管道、城市燃水管网（尤其受地铁 / 杂散电流干扰段）。

· 大型储罐罐底、海上平台、码头钢桩、船舶压载舱。

· 电厂凝汽器、化工设备、海水冷却系统。

· 要求高精度、节能、远程监控的新建 / 改造项目。

五、选型与运维要点

· 选型：按保护对象面积、介质电阻率、阳极数量确定输出电流 / 电压（常见：0~50A/0~50V、0~100A/0~100V）。

· 安装：户外型 IP54/IP65，壁挂 / 立式 / 柜式，通风散热良好。

· 运维：定期校验参比电极、检查阳极接地电阻、清洁散热、备份参数、远程巡检。

六、与传统设备的核心差异总结

· 数控高频：高效、精准、智能、远程、节能、体积小，适合现代大型 / 复杂防腐工程。

· 传统可控硅：成本低、成熟，但效率低、体积大、精度差、无智能，逐步被替代。
