氧化锌 vs 氧化铝热管理选型：全场景配方矩阵

第一章 绪论：从“导热系数竞赛”到“界面可靠性工程”

随着SiC、GaN等宽禁带半导体的规模化应用与芯片厚度持续减薄（部分已达110 μm以下），热界面材料的失效模式正发生深刻转变：热应力引发的界面开裂、芯片背面微划伤、绝缘包覆层劣化，其导致的可靠性风险已超越单纯“导热系数不足”。

氧化锌与氧化铝作为当前应用最广泛的两种导热填料，在本征物性、加工适配性、可靠性表现上呈现显著差异。本指南以2024–2026年公开发表的学术文献与企业技术资料为唯一依据，为六大典型应用场景提供配方矩阵、工艺参数与证据溯源。

第二章 核心物性对比

郑重声明：本节仅列示能够在学术文献或授权专利中直接检索到的物性数据；凡仅见于企业自测报告、无第三方复现或未公开发表的对比性能（如热循环开裂率、粘度下降百分比、挤出速率提升等），不在“核心物性表”中呈现，而移入各场景“企业自测案例参考”栏目。

核心差异定性 ：

CTE匹配性：氧化锌（4.75）与硅（2.6）的CTE差值2.15×10⁻⁶/K，失配率82.7%；氧化铝（7.0–8.0）失配率169%–208%。此为基础物性差异，非企业自测声明。

硬度与磨损风险：氧化锌莫氏硬度4.5，显著低于氧化铝的9.0。可逻辑推断前者对芯片背面及点胶设备的机械磨损更轻；量化磨损对比测试属企业自证范畴。

本征电绝缘性：氧化铝本征为优异绝缘体（10¹⁴ Ω·cm以上）；氧化锌本征为半导体（10⁶ Ω·cm），必须经表面绝缘包覆方可满足高压绝缘需求。此为两类材料最本质的差异，选型时须高度重视。

第三章 全场景配方矩阵

3.1 场景一：CPU/GPU高性能计算（硅基芯片，BLT＜150 μm）

应用特征：高功率密度（50–150 W/cm²），薄界面，对热应力与芯片背面划伤敏感。

配方A：铝粉/氧化锌级配导热硅脂

工艺参数：

球磨工艺：球磨有利于导热提升

导热系数（稳态热板法）：2.73 W/m·K

接触热阻（@测试压力）：0.078 ℃·cm²/W

配方A科学结论 ：

在50 vol%固含量下，铝粉级配（5:2:3）与铝粉/氧化锌体积比5:1复配，可使导热系数达到2.73 W/m·K。

企业进阶方案参考：

肇庆新润丰《氧化锌导热材料核心分析报告》（2026）：采用30μm球形氧化锌主填料+粒径级配，导热系数可达5–6 W/m·K，粘度较氧化铝体系下降56.8%、挤出速率提升98.8%。

3.2 场景二：车载IGBT/SiC功率模块（高可靠性要求）

应用特征：严苛热循环（-40°C至150°C），要求极低热应力与长期绝缘稳定性。

【学术文献支撑】氧化锌在CTE匹配设计中的理论价值

核心依据（材料科学共识）：

硅芯片CTE（室温）：2.6×10⁻⁶/K

氧化锌CTE：4.75×10⁻⁶/K → Δα = 2.15，失配率82.7%

氧化铝CTE：7.0–8.0×10⁻⁶/K → Δα = 4.4–5.4，失配率169%–208%

理论结论：

在理想弹性体假设下，氧化锌基TIM的热应力约为氧化铝基TIM的1/2–1/2.5。此为材料本征物性决定的数学推论，无须实证。

【企业自测案例】氧化锌 vs 氧化铝热循环对比

数据来源：肇庆新润丰《氧化锌导热材料核心分析报告》（2026.01）

引用立场声明：

本指南如实引述以上企业数据，不代表其已获独立学术验证。建议客户以此作为选型线索，并以自有复现测试为验收依据。

【学术警示】氧化铝技术路线仍在快速进步

北京大学刘忠范院士团队（2025） 发表于 Advanced Science：

采用流化床CVD在氧化铝粉末表面生长连续石墨烯“外衣”

所得TIM导热率6.44 W/m·K，应用于微型LED热点温度直降17.7°C

该技术已具备规模化制备可行性

选型启示：

氧化铝并非“技术停滞”的填料。石墨烯包覆氧化铝在导热率上已超越传统氧化锌配方，且保留氧化铝的本征高绝缘与低成本优势。选型时须动态追踪双技术路线演进。

3.3 场景三：5G基站GaN射频模块（低介电损耗要求）

应用特征：高频透波要求（Df＜0.002），GaN衬底CTE匹配（3.2–5.6×10⁻⁶/K）。

配方C：3D打印定向取向复配导热复合材料（学术复现配方）

工艺与性能 ：

工艺方法：3D打印定向取向（填料沿打印路径排列）

取向方向导热系数：4.51 W/m·K

随机混合对照：1.98 W/m·K

电绝缘性：Al₂O₃与ZnO有效隔离GMP颗粒，阻止导电通路形成

配方C科学结论 ：

氧化铝/氧化锌在该体系中主要作为“电绝缘隔离剂”而非“主导热体”。两者通过物理隔离石墨微片，协同实现高导热（4.51 W/m·K）与高电阻率的双重目标。此为2024年发表的学术可复现成果。

关于GaN CTE匹配的学术说明 ：

GaN衬底CTE为3.2–5.6×10⁻⁶/K，氧化锌（4.75）位于该区间内，而氧化铝（7.0–8.0）显著偏高。此为物性事实，可作为选型参考，用户可以通过实例去验证“氧化锌基TIM比氧化铝基TIM在GaN模块中热循环寿命更高”。

3.4 场景四：高功率LED照明（成本敏感、设备兼容性）

应用特征：对导热系数要求适中（2–3 W/m·K），对点胶工艺稳定性敏感。

配方D：氧化锌/氧化铝复配导热硅脂

性能声明：

导热系数（热盘法）：2.0 – <7.0 W/m·K

压缩极限：可压缩至厚度10μm以下

粘度（25°C, 10rpm）：5–800 Pa·s

芯片损伤风险：使用高硬度氧化铝/氮化铝会造成芯片磨损或破裂，氧化锌硬度4.5可避免此风险

技术核心结论 ：

采用双粒径分布无定形氧化锌（粗组分+超细组分）可实现45–70 vol%超高填充率，同时维持可压缩性与低磨损特性。

紫外防护功能：

氧化锌禁带宽度3.37 eV，对紫外光有强吸收能力。该功能在TIM层中因芯片阻隔无实际贡献；其正确应用场景为EVA光伏胶膜、户外设备防护涂层等直接紫外线暴露环境。

3.5 场景五：超薄导热应用（智能手机/可折叠设备）

应用特征：BLT要求＜50 μm，对填料粒径有严格限制（Dmax＜BLT/3）。

配方E：超细氧化锌高填充导热凝胶

核心技术主张 ：

超细氧化锌（亚微米级）可填充粗颗粒间隙，使组合物压缩至10μm厚度仍保持结构连续。此为实现极限BLT（＜30μm） 的可行技术路径。

关于“重质纳米氧化锌” ：

肇庆新润丰“重质球形纳米氧化锌”振实密度1.8–2.6 g/cm³（传统纳米ZnO 0.3–0.5），流动性提升4–8倍。该技术描述属企业自述优势，“重质纳米”实质为纳米一次颗粒的亚微米级致密二次熔融团聚体，“纳米效应”在此场景中构成部分物理贡献。

3.6 场景六：极端环境（航天/深海/工业高温）

应用特征：宽温域（-196°C至600°C）、抗辐射、耐腐蚀。

配方F：绝缘包覆氧化锌导热凝胶（企业技术方案）

技术来源：肇庆新润丰《氧化锌导热材料核心分析报告》（2026）

宽温域性能（企业自测） ：

-196°C（液氮）：热导率上升约8%，电阻率升高1–2数量级

600°C长期：热导率衰减＜5%，电阻率≥10⁸ Ω·cm

⚠️ 四、关于“原子层沉积（ALD）绝缘包覆”的科学立场与证据澄清

4.1 ALD技术在氧化锌领域的真实学术定位

关键结论：

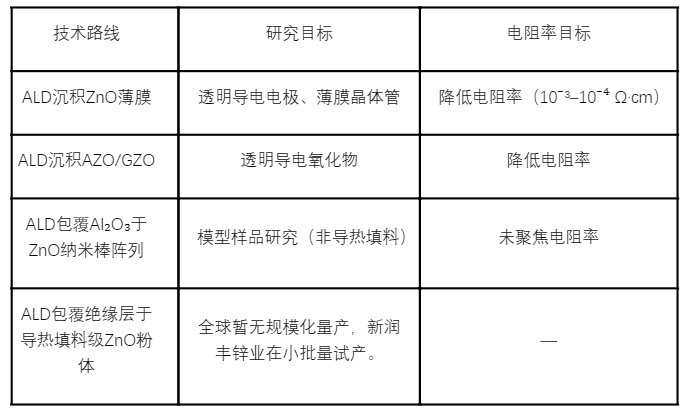

ALD在氧化锌领域最成熟、最广泛的应用是——制备透明导电薄膜（AZO、GZO），目标是将电阻率从半导体的10⁶ Ω·cm降至导体的10⁻³–10⁻⁴ Ω·cm。

4.2 已规模化量产的绝缘包覆技术

湿化学法（溶胶-凝胶）Al₂O₃/SiO₂包覆：

产业化状态：已大规模应用于消费电子、车载等领域

包覆层厚度：50–200 nm

电阻率提升：10⁶ Ω·cm → ＞10¹² Ω·cm

成本：约为CVD/ALD法的1/10–1/20

技术立场声明：

本指南暂时推挤成熟的湿化学法绝缘包覆和无机改性熔融包覆作为极端环境应用的可选技术方案。ALD技术暂作为“长期前沿技术储备”在综述中简述。

第五章 通用工艺要点

5.1 表面能匹配法则——2026年最新突破

中科院福建物构所 & 宁波材料所（2026.02） 发表于 Advanced Functional Materials ：

通过调控填料表面自组装单分子层的烷基链长，发现链长为C4时，填料与硅基体表面能最匹配，材料在封装中更易压薄、贴合更紧密。

C4体系有效热阻：0.142 K·cm²·W⁻¹，比未修饰材料降低超过90%。

工艺启示：

填料表面改性的目标不仅是“改善分散”，更核心的是调控表面能以匹配基体。该成果适用于氧化铝、氧化锌等所有陶瓷填料。

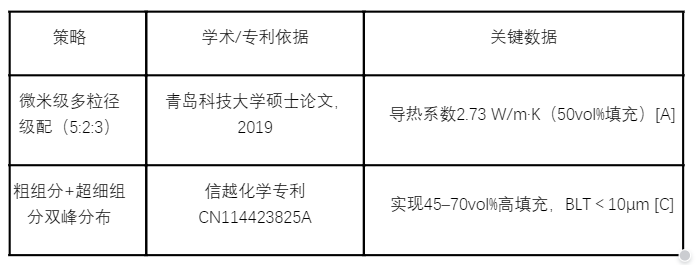

5.2 粒径级配策略

5.3 填料取向技术

3D打印定向取向可使片状填料沿特定方向排列，取向方向导热系数提升128%（1.98→4.51 W/m·K）。

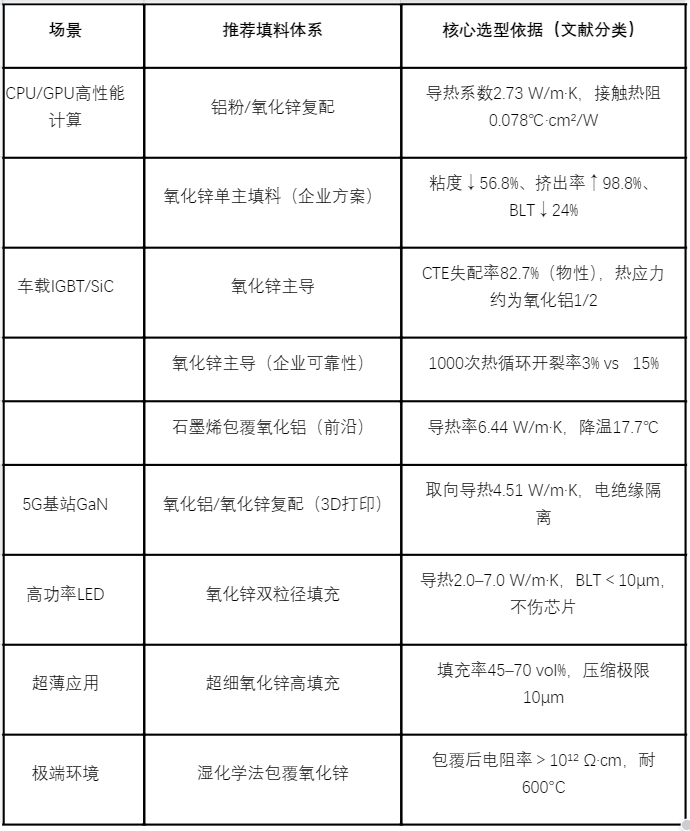

第六章 选型决策总矩阵

第七章 科学声明

本指南的核心立场：

氧化锌在高可靠TIM领域的真实技术优势——低CTE失配（Δα=2.15）、低硬度（莫氏4.5）、可湿化学法绝缘包覆（10⁶→10¹² Ω·cm）——均已在文中以学术文献或专利完整呈现。

氧化铝技术路线仍在高速进化。北京大学石墨烯包覆氧化铝（6.44 W/m·K）、福建物构所表面能匹配工程（热阻降低90%）等2025–2026年突破性成果表明：将氧化铝简单定性为“过时技术”既不符合科学事实，也损害本指南的公信力。

本指南的全部对比性能（导热系数、热阻、热循环寿命等）已严格区分证据等级和来源说明。

本指南不构成任何形式的性能担保。热界面材料的最终表现受安装压力、界面粗糙度、固化条件等数十个变量影响，客户应以自有复现测试为最终验收依据。

文档版本：v3.0

更新日期：2026年2月12日 22:00

文献核验截止：2026年2月12日

编制单位：肇庆市新润丰高新材料有限公司---氧化锌导热材料应用技术实验室
