在航空发动机向更高性能不断迈进的征程中，燃烧室外套、安装边等板材焊接承力结构件的工作温度日益严苛，对材料的高温强度、组织稳定性和工艺适应性提出了更高要求。GH2150（GH150）作为Fe-Ni-Cr基沉淀硬化型变形高温合金的杰出代表，以其在750℃以下的优异综合性能，成为这些关键部件的理想选材。
GH2150的设计理念体现了多元复合强化的智慧：加入铬、钨和钼元素进行固溶强化，加入钛、铝和铌元素形成时效强化相，加入微量硼、锆和铈元素净化并强化晶界。这种精妙的合金化设计赋予了合金强度高、塑性好、膨胀系数低、长期使用组织稳定的卓越特性，同时兼具热加工塑性好、焊接、冷成形和切削加工性能满意等工艺优势。
这款合金已成功应用于航空发动机燃烧室外套、安装边等高温部件，批产和使用情况良好。相近合金在国外用于喷气发动机燃烧室外套和在600℃以下使用的涡轮叶片等零部件，并经过长期使用考验。
第一章：合金的“基因密码”——化学成分与强化机制
GH2150的设计理念是通过铁镍基体的优化设计，在保证高性能的同时实现良好的经济性，通过多元复合强化体系实现优异的综合力学性能和工艺性能。
1.1 精确配比的化学成分
GH2150的化学成分设计极为严谨，各元素的配比范围控制严格，其典型成分范围如下（余量为Fe）：
碳 C： ≤0.08%。碳与铌、钛等元素形成碳化物，分布于晶界起到强化晶界的作用。碳含量需严格控制，过高会形成有害碳化物降低塑性。
铬 Cr： 14.0～16.0%。铬是赋予合金抗氧化和抗热腐蚀能力的核心元素，在高温环境中能形成致密的Cr₂O₃氧化膜，有效保护基体免受氧化侵蚀。这一铬含量水平确保了合金在750℃以下具有满意的抗氧化性能。
镍 Ni： 45.0～50.0%。高镍含量是合金奥氏体基体稳定性的根本保证，为后续沉淀强化提供了良好的基体环境，同时赋予材料优异的抗腐蚀性能。
钨 W： 2.5～3.5%。钨是重要的固溶强化元素，其原子半径较大，固溶到基体中会引起晶格畸变，阻碍位错运动，从而显著提升基体的高温强度。
钼 Mo： 4.5～6.0%。钼同样是关键的固溶强化元素，与钨形成复合强化效应。W+Mo的总量约7～9.5%，为合金提供了强大的固溶强化基础。
铝 Al： 0.8～1.3%。铝是形成γ′时效强化相的核心元素之一，与钛、铌共同构成沉淀强化体系。
钛 Ti： 1.8～2.4%。钛是形成γ′时效强化相的另一核心元素。Al+Ti+Nb的总量约3.5～5.1%，在时效处理过程中与镍结合形成面心立方结构的γ′相 [Ni₃(Al, Ti, Nb)]，以纳米级弥散质点析出，成为阻碍高温位错滑移的主要屏障。
铌 Nb： 0.9～1.4%。铌能进入γ′相并增强其稳定性，同时形成碳化物起到辅助强化作用。
硼 B： ≤0.01%。微量硼是强效的晶界强化元素，能显著提高合金的持久强度和塑性，改善蠕变性能，同时净化晶界。
锆 Zr： ≤0.05%。锆的添加进一步强化和净化晶界，提高合金的高温性能。
铈 Ce： ≤0.02%。稀土元素铈能进一步净化晶界、改善氧化膜的粘附性，提升抗氧化能力。
杂质元素严格控制： 锰 Mn≤0.40%，硅 Si≤0.40%，磷 P≤0.015%，硫 S≤0.015%，铜 Cu≤0.07%。严格的杂质控制保证了合金的纯净度和热加工稳定性。
需要特别说明的是，多个技术资料中的化学成分数据高度一致，均来自GB/T 14992及相关技术标准，上述成分表具有较高的可靠性。
1.2 独特的组织稳定性与温度限
GH2150的组织演变具有明确的温度边界，这是工程应用中必须掌握的关键特性：
使用温度范围： 合金的推荐长期使用温度为750℃以下，短时使用温度可达800℃。
高温劣化机制： 当合金在超过800℃使用时，会析出μ相及γ′相聚集长大，导致合金的力学性能下降。这一特性决定了合金的热加工和热处理工艺必须严格控制温度参数。
耐腐蚀性能： 合金在全天候条件下具有满意的耐腐蚀性。在煤油量为200mL/h，气、油比为45：1、海盐量为20×10⁻⁶、冷热循环至室温作热腐蚀试验100h后，当温度θ为800℃和900℃时的腐蚀失重分别为7.01g/m²和17.69g/m²。
1.3 关键的物理与力学性能
GH2150的基本物理参数为其工程设计提供了重要依据：
密度： 8.26 g/cm³。这一密度值低于纯镍基高温合金（约8.2-8.5 g/cm³），体现了铁基合金的轻量化优势。
熔化温度范围： 1320～1365℃。
磁性能： 合金无磁性，奥氏体基体高度稳定。
线膨胀系数： 20～800℃平均为16.9×10⁻⁶ /K。
弹性模量： 20℃时201 GPa，500℃时169 GPa，600℃时159 GPa，700℃时148 GPa，800℃时120 GPa。
在力学性能方面，经标准热处理的GH2150展现出优异的强度水平：
热轧棒材（室温）： 抗拉强度≥1030 MPa，延伸率≥15%，断面收缩率≥20%，硬度HBS 375-277。
热轧棒材（700℃）： 抗拉强度≥800 MPa，延伸率≥8%，断面收缩率≥12%。
冷轧薄板（室温）： 抗拉强度≤1100 MPa（交货状态），延伸率≥30%。
冷轧薄板（700℃）： 抗拉强度≥800 MPa，延伸率≥8%。
第二章：规格形态与供应状态——多元产品家族
GH2150根据最终用途的不同，被加工成多种规格的变形产品，形成了完整的产品标准体系。
2.1 棒材：热轧与锻制并举

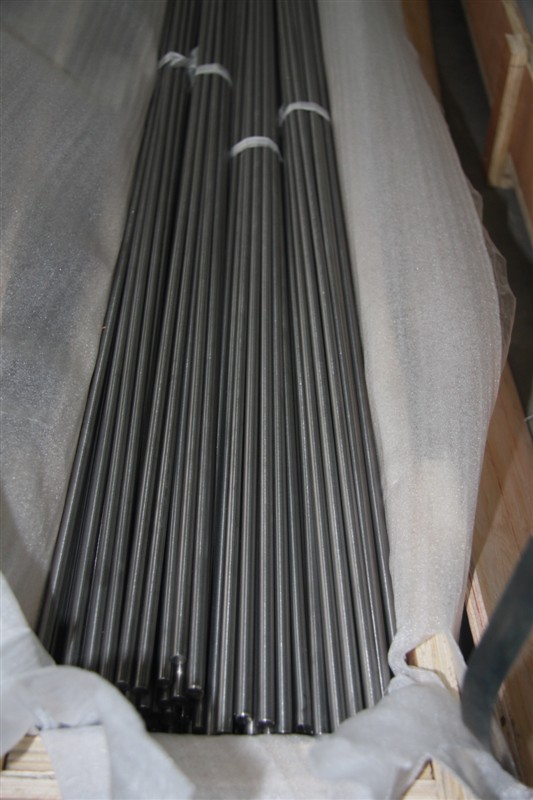

棒材是GH2150重要的供应形态，涵盖多种规格和状态：
热轧棒材： 直径范围Φ5.5～150mm，方40～160×40～160mm。执行HB 6570—1992《GH150合金棒材》标准。
锻制棒材： 直径范围Φ8～355mm，更大规格可协商定制。
冷拉棒材： 直径范围Φ8～80mm，用于紧固件等精密零件。
交货状态： 棒材一般不经热处理供应，以锻轧状态、表面磨光或车光状态交货。
2.2 板材：冷轧薄板与热轧中厚板

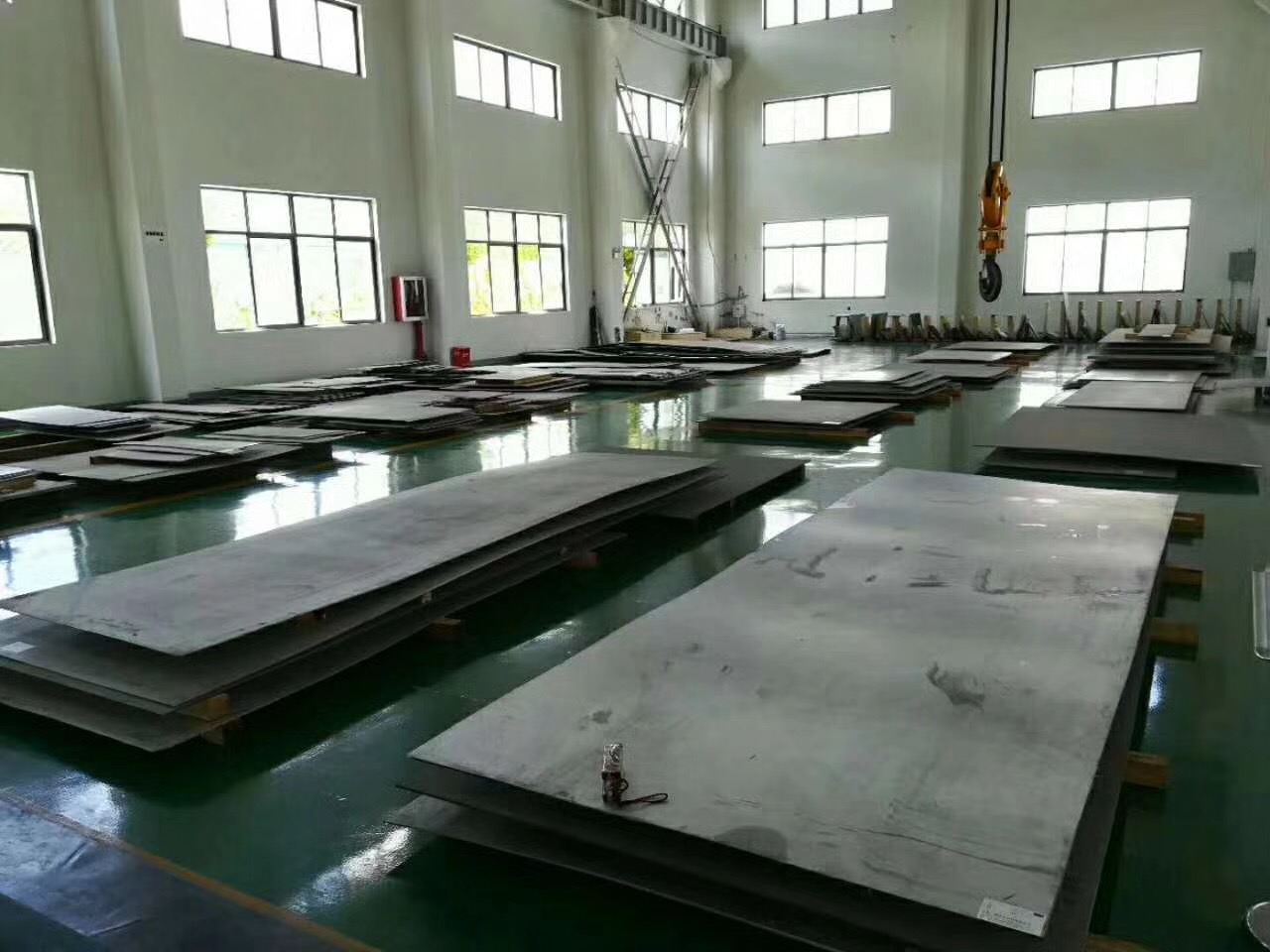

板材是GH2150最具代表性的产品形态，也是航空发动机燃烧室外套等钣金焊接结构件的核心坯料：
冷轧薄板： 厚度0.05～4.0mm，宽度≤420mm（窄带）或≤1000mm（宽带）。执行HB 6571-1992《GH150合金冷轧薄板》标准。
热轧中厚板： 厚度4～14mm（或4～25mm），宽度60～420mm（窄带）或≤1000mm（宽带）。
热轧带材： 厚度3.0～13.0mm，宽度60～420mm。
交货状态： 冷轧薄板经固溶+酸洗+矫直+切边后供应。
2.3 锻件与环形件
锻件和环形件是GH2150在航空发动机领域的核心应用形态：
锻制圆饼： 直径不大于600mm，高度60-150mm，执行GB/T 14997标准。
环坯与环形件： 执行GJB 3020—1997《航空用高温合金环坯规范》和HB 6572—1992《GH150合金圆饼、环坯和环形件》标准。
供应状态： 环件一般不经热处理供应，或经粗加工，或经固溶，或经固溶+时效处理后供应。
2.4 精密丝材与焊丝
丝材是GH2150的重要产品形态，尤其作为焊接填充材料：

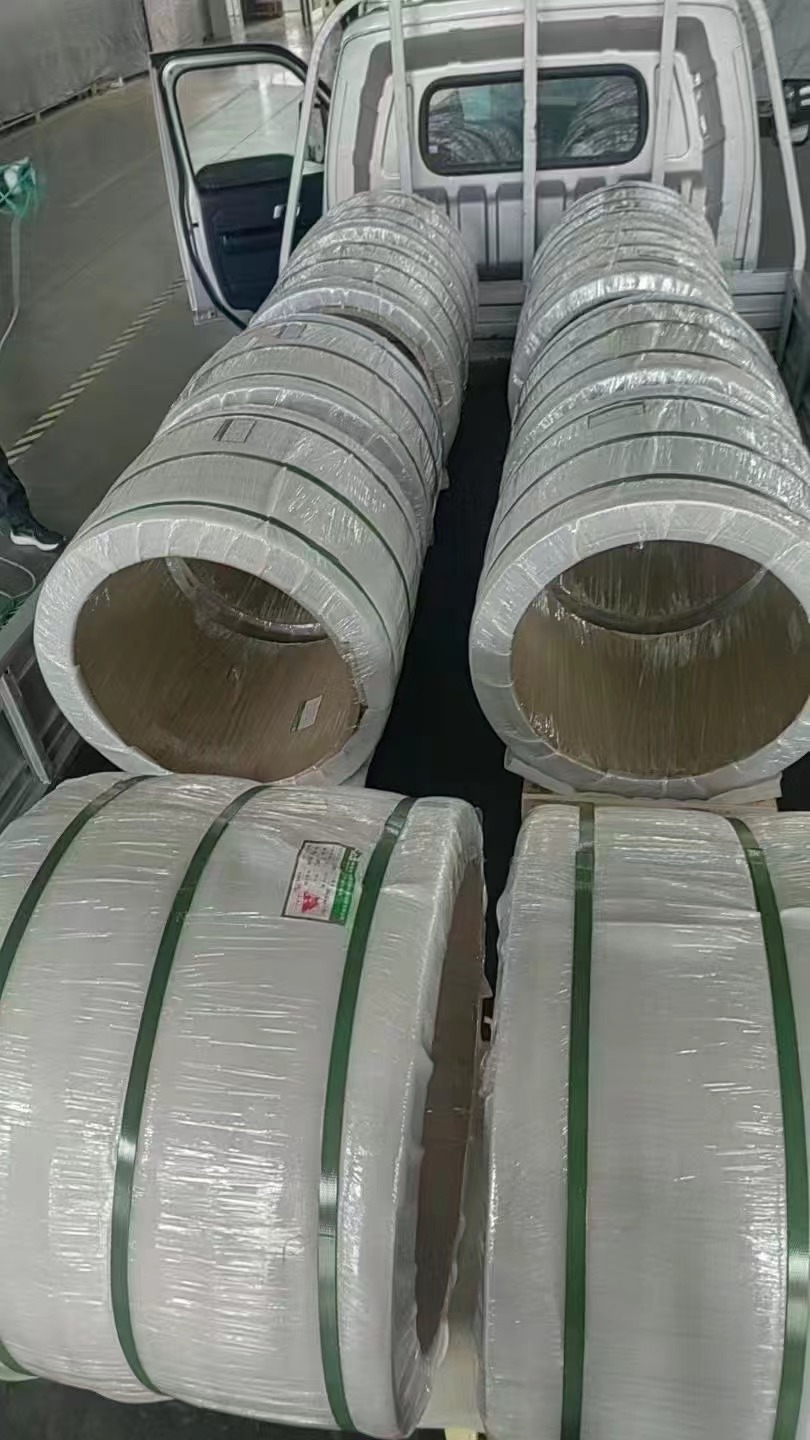

冷拉丝材： 直径范围Φ0.1～8.0mm，盘卷或直条。
冷拉焊丝： 直径范围Φ0.3～10.0mm，执行HB 5499—1992《HGH150和HGH533合金冷拉焊丝》标准。
交货状态： 冷拉焊丝经热处理+碱酸洗后供应。
2.5 无缝管材

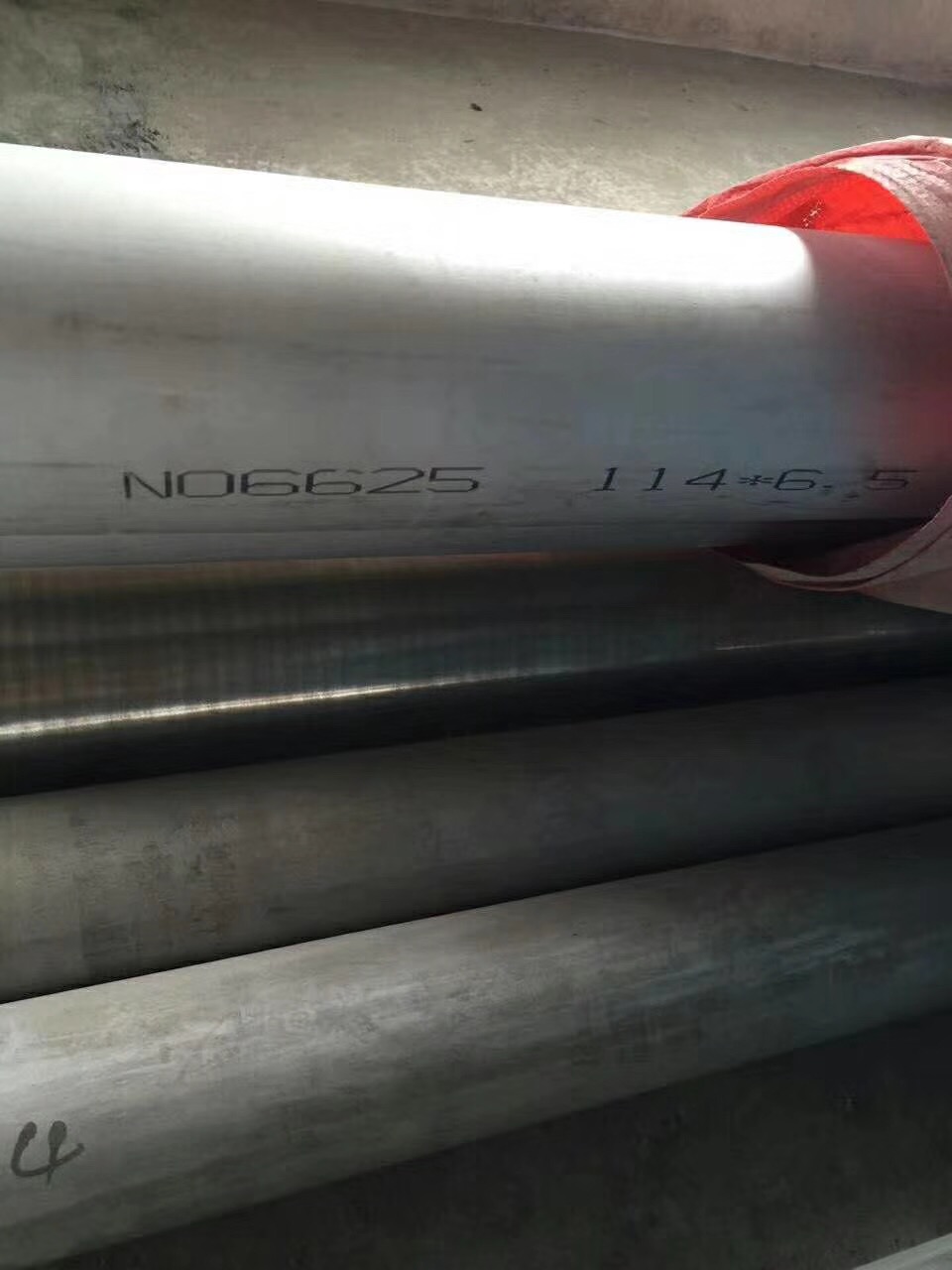

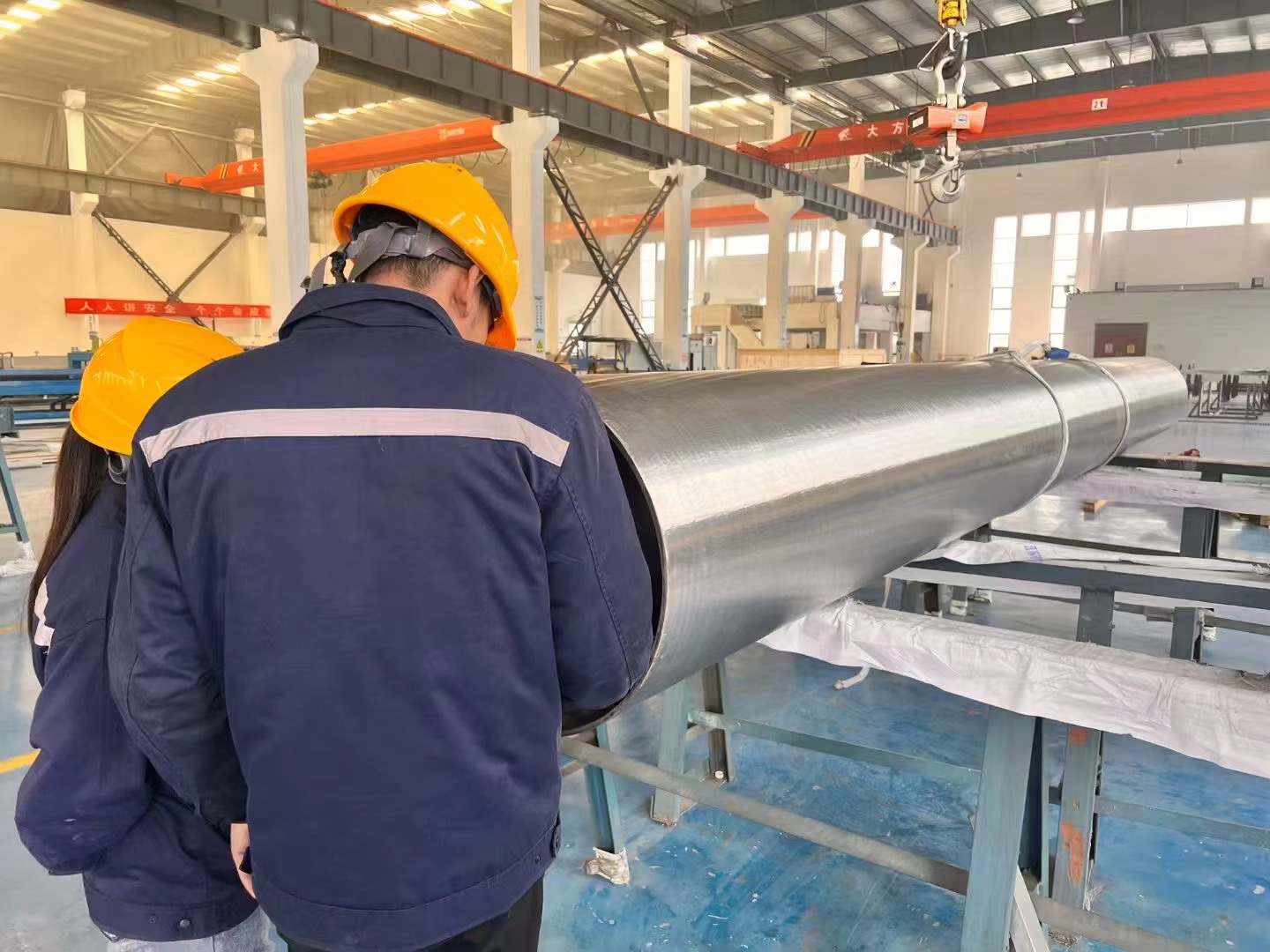

GH2150可供应冷拔(轧)无缝管材：
规格范围： 外径Φ3～114mm，壁厚0.5～6mm。114mm以上规格可快速出货。
制造工艺： 采用热挤压+冷轧/冷拔工艺，结合中间热处理，获得优异的尺寸精度和内部组织。
2.6 其他形态
GH2150还可供应法兰、锻件、阀座、球体、异型材等多种形态，满足不同用户的定制化需求。
第三章：核心加工工艺——精密制造的系统工程
GH2150的制造是一个技术密集、环环相扣的系统工程，每一步工艺控制都关乎最终产品的品质。
3.1 熔炼与铸造：高纯净的起点
GH2150对纯净度要求较高，必须采用先进的熔炼工艺组合：
双联工艺： 采用真空感应炉+电渣重熔熔炼工艺。
电渣重熔优化： 对GH2150合金电渣重熔的影响研究表明，选择CAF₂:Al₂O₃:MgO=70%:20%:10%的电渣重熔，可获得良好的钢锭表面，显著提高合金的高温耐久性。
3.2 热加工：锻造与轧制的精密控制
GH2150具有良好的热加工塑性，热加工温度窗口相对较宽，为工艺制定提供了便利：
热加工塑性： 研究表明，在930～1130℃的温度范围内，压缩变形5%～70%的样品具有良好的表面质量无开裂。因此，合金适宜的变形温度范围可选为1040～1130℃，此时最大允许变形量可达70%。
锻造工艺参数： 钢锭锻造加热温度为1120℃±20℃，终锻温度高于900℃。
轧制工艺参数：
板坯热轧加热温度1100～1150℃
热轧板粗轧加热温度1130℃±20℃
精轧加热温度1100℃±20℃
热轧薄板半成品中间淬火温度1050～1100℃
临界变形避免： 值得注意的是，当在1100℃压缩5%、10%和15%时，1080℃固溶后会出现大颗粒，导致临界变形，热加工时应予以避免。
3.3 热处理：性能的“点睛之笔”
热处理是GH2150获得最终使用性能的核心工序。根据产品形态的不同，热处理制度有精细区分：
各品种的标准热处理制度：
棒材、圆饼、环形件： (1040～1060)℃固溶，保温1小时，空冷 + 750℃±10℃时效，保温16～24小时，空冷。热处理后硬度HBS 375-277。
冷轧板材： (1040～1080)℃固溶，空冷 + 750℃±10℃时效，保温16小时，空冷。
冷拉焊丝： 1050℃±10℃固溶，空冷。
国外相近合金的推荐热处理制度（适用于复杂组合件）：
在(1000～1080)℃进行固溶处理
随后进行780℃±10℃×5h和650℃±10℃×16h的两次时效处理
特殊零件的热处理工艺：
板材冲压零件的中间热处理温度为1000℃±10℃
零件的最终热处理制度为1040～1060℃固溶，空冷，随后在750℃±10℃时效16～24h，空冷
对于在700℃工作的零件，允许采用更高温度的固溶处理：1120℃±10℃×2～3h，油冷，再进行两次时效。
3.4 板材制备工艺
GH2150板材的制备涉及精密的热轧和冷轧工艺：
热轧工艺： 坯料加热至1100～1150℃，通过多道次热轧获得中间厚度，严格控制终轧温度。
冷轧工艺： 冷轧总压下量约40%，对热轧板坯进行多道次冷轧，获得精确厚度和表面光洁度。
中间热处理： 冷轧半成品中间淬火温度1050～1100℃，以消除加工硬化、恢复塑性。
3.5 表面处理工艺
零件热处理后的氧化皮清除和焊前表面准备是保证产品质量的关键环节：
氧化皮清除： 可用吹砂或酸洗方法清除。用酸洗清除氧化皮时，可采用复合碱酸洗工艺，也可用硫酸-硝酸-氢氟酸-水单一酸洗液。
焊前表面准备： 零件氩弧焊前的待焊表面，可用机械抛光清理或化学方法清洗；接触焊前待焊表面最好采用化学清洗。
第四章：焊接与加工工艺——工艺适应性的典范
GH2150最突出的工艺优势之一就是其满意的焊接性能和良好的加工性能。
4.1 卓越的焊接性能
GH2150具有满意的焊接工艺性能，可以采用多种焊接方法：
多种焊接方法适用： 可以采用氩弧焊（TIG）、缝焊和点焊等方法进行焊接。
焊接工艺要点：
氩弧焊时应注意加强保护
缝焊和点焊时应采用较大的焊接压力和较软的焊接规范
板材表面用化学清洗
焊前状态： 合金于固溶状态焊接，焊后进行时效处理。
焊丝选用推荐：
GH2150合金制件焊接时，可采用HGH2150或HGH533合金焊丝
GH2150与镍基合金焊接时推荐选用HGH533焊丝
GH2150与1Cr18Ni9Ti钢焊接时，采用H1Cr18Ni9Ti焊丝
焊缝同一处补焊次数原则上不多于2次，允许采用HGH113焊丝
结语
GH2150作为Fe-Ni-Cr基沉淀硬化合金的杰出代表，凭借其在750℃以下的优异高温强度、良好的塑性匹配、低膨胀系数、长期组织稳定，以及满意的焊接性能、冷成形性能和切削加工性能，在航空发动机燃烧室外套、安装边等板材焊接承力结构件领域占据着不可撼动的地位。它以铬、钨、钼固溶强化为基础，以钛、铝、铌形成γ′时效强化相为核心，以硼、锆、铈净化强化晶界为保障，通过多元复合强化实现了性能与工艺性的完美平衡。
从真空熔炼的纯净起点，到1040～1130℃的精密热加工，再到1040～1080℃固溶+750℃时效的精准热处理，GH2150的制造过程凝聚了材料科学与工艺技术的深度融合。其产品形态从热轧棒材到冷轧薄板，从锻制圆饼到精密焊丝，从环形件到无缝管材，满足了航空、航天、能源等多领域的苛刻需求。
