陕西DDC楼宇自控系统与IBMS集成系统平台解决方案

DDC楼宇自控系统与IBMS集成系统平台解决方案

方案适用场景：办公楼、酒店、商业综合体、医院、产业园区、数据机房等各类公共建筑与智慧园区，覆盖中央空调、冷热源、新排风、给排水、水泵、风机、公共照明等全品类机电设备，适配新建智慧楼宇建设、既有楼宇智能化升级、IBMS平台集成改造、楼宇设备自动化管控等各类项目，满足楼宇智能化验收、绿色建筑认证、高效运维管理等多重需求。

本方案以“现场精准控制、全局集中集成、跨系统智能联动、运维高效便捷”为核心原则，搭建“DDC现场控制层+IBMS集成管理层”的双层架构体系，将DDC的就地稳定控制、设备节能执行能力，与IBMS平台的多系统集成、全局可视化监管、应急指挥调度能力深度融合，打破各子系统数据孤岛，实现楼宇设备全维度监控、自动化运行、一体化管理，全面提升楼宇智能化水平、运维效率与运营安全性，打造高效、稳定、节能、便捷的现代化智慧楼宇管控体系。

一、核心系统定位与协同逻辑

（一）DDC楼宇自控系统

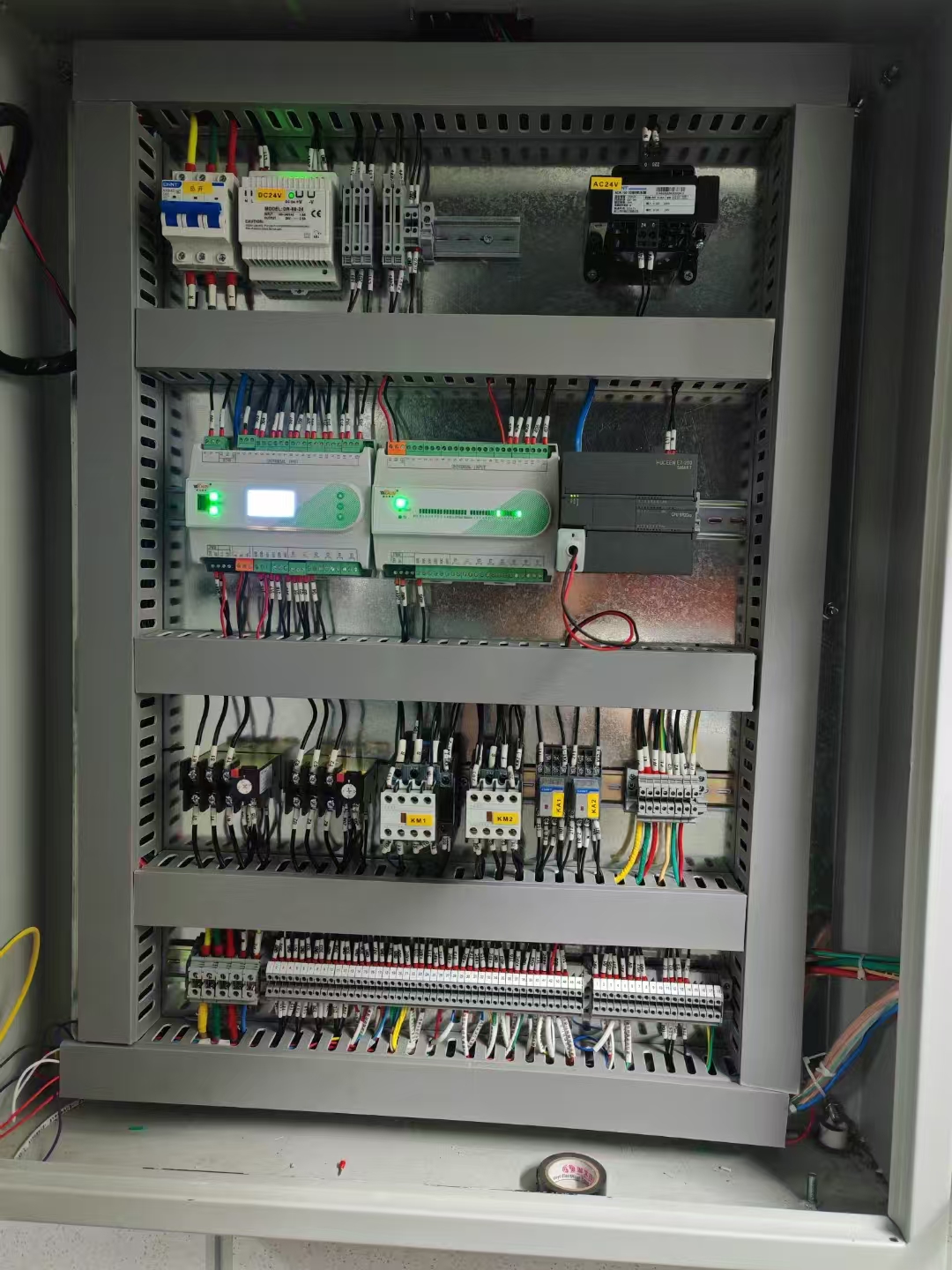

DDC（Direct Digital Controller）楼宇自控系统，属于现场控制层、终端执行层，是楼宇设备自动化管控的核心硬件载体。整套系统由DDC主控制器、扩展I/O模块、各类末端传感器及执行机构组成，直接对接楼宇内各类机电设备，负责现场数据实时采集、逻辑运算、就地控制、设备保护与节能执行，具备脱网独立运行能力，即便与上层IBMS平台断开通讯，仍可保障所有机电设备稳定、安全、节能运行，是IBMS集成平台的底层数据来源与指令执行终端，筑牢楼宇设备稳定运行的第一道防线。

（二）IBMS集成系统平台

IBMS（Intelligent Building Management System）智能化集成系统平台，属于全局集成层、统一管理层、决策指挥层，基于物联网、大数据与可视化技术，将DDC楼宇自控系统、消防控制系统、安防监控系统、门禁一卡通系统、停车场管理系统、电梯监控系统、能耗监测系统、照明控制系统等全品类弱电子系统，通过标准协议统一接入、数据互通、界面整合，实现全楼宇设备与子系统的一屏总览、集中监管、跨系统联动、应急指挥，彻底打破各子系统独立运行、数据孤岛的痛点，实现楼宇一体化智慧管理。

（三）核心协同逻辑

两大系统形成“现场感知采集—数据上传集成—全局分析决策—指令下发执行—状态反馈复盘”的完整管控闭环：DDC系统负责前端设备的精准控制与数据采集，实时上传设备运行状态、参数、故障及能耗数据；IBMS平台负责全系统数据整合、可视化展示、智能分析与跨系统联动决策，反向下发控制指令至DDC系统执行，实现“局部控制精准、全局管理统一”的协同管控效果。

二、DDC楼宇自控系统核心功能（现场执行端）

1. 全品类机电设备就地监控与控制

全面覆盖中央空调、新风机组、冷热源机组、冷冻/冷却水泵、冷却塔、送排风机、给排水设备、公共照明等机电设备，实时采集设备启停状态、运行参数、电流电压、温湿度、压力、压差、流量等全维度数据；

通过内置可编程逻辑，实现设备自动启停、PID精准调节、变频调速、时序控制，按需调控设备运行状态，杜绝设备空转、低效运行、过冷过热等问题，实现精细化节能管控。

2. 脱网独立运行与安全保护

具备强大的就地独立运行能力，不依赖IBMS平台网络，断网、平台故障时可按照预设控制逻辑持续稳定运行；搭载完善的设备保护逻辑，包括水流保护、防冻保护、高低压保护、过载保护、故障联锁、消防联动停机等功能，全方位保障设备运行安全，避免设备损坏与安全事故。

3. 节能优化与自动调控

支持分时分区控制、定时启停、错峰运行，适配办公、商业、酒店等不同场景的时段与区域管控需求；

联动末端温湿度、CO₂、照度、压差传感器，实现按需供能、按需通风、按需照明，从设备运行源头降低能耗，实现节能降耗，综合设备节能率可达15%-35%；

实现多设备联锁控制，如水泵与主机联动、风机与风阀联动、照明与人体感应联动，提升系统运行效率。

4. 数据标准化上传与指令响应

支持BACnet、Modbus、TCP/IP、MQTT等行业标准通讯协议，可无缝对接IBMS集成平台，稳定上传设备运行数据、故障报警、能耗数据；快速响应IBMS平台下发的各类控制指令，精准执行设备启停、参数调节、模式切换等操作，保证上下层通讯顺畅、指令执行无延迟。

三、IBMS集成系统平台核心功能（全局管理端）

1. 多系统统一集成与集中监控

一站式集成DDC楼宇自控、消防、安防、门禁、电梯、停车场、能耗、照明等所有弱电子系统，无需切换多个软件平台，一套界面管控全楼宇；

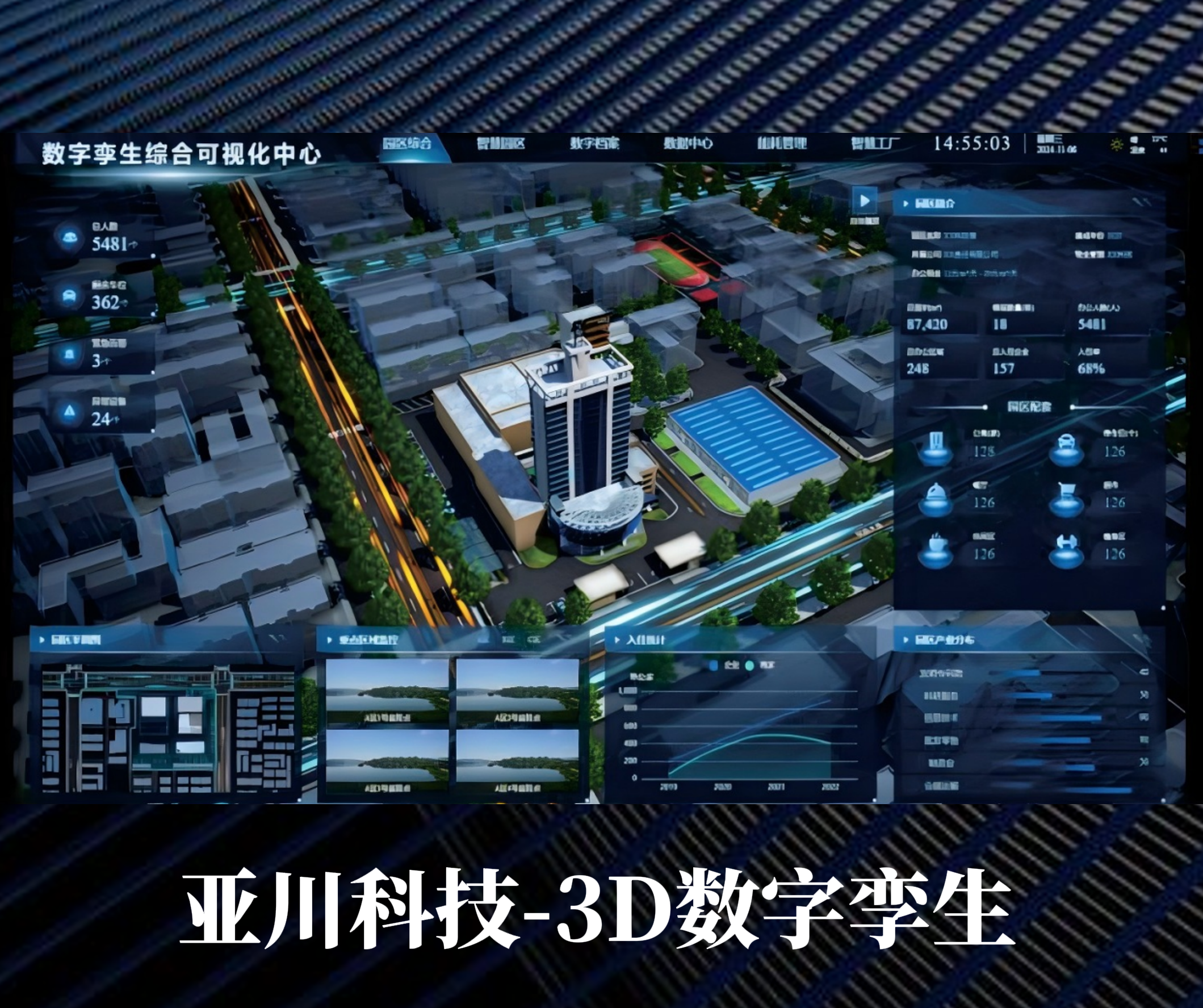

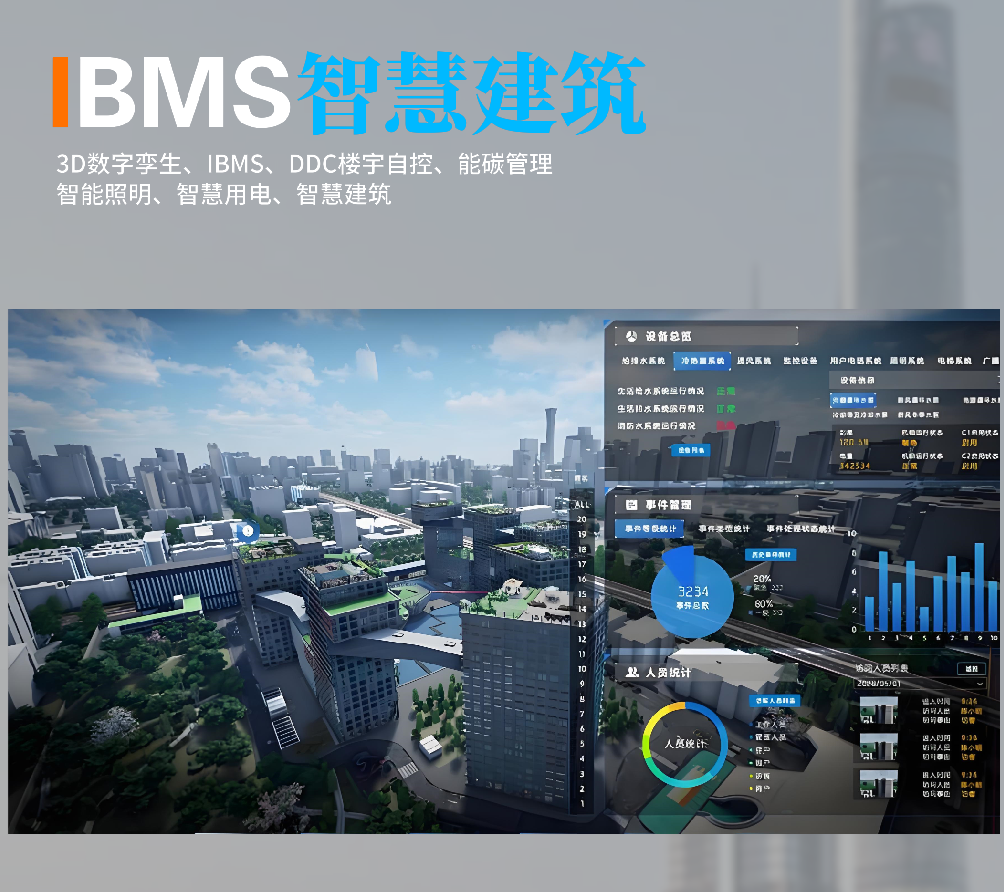

支持2D/3D可视化展示，直观呈现楼宇建筑结构、设备分布位置、实时运行状态，通过不同颜色区分正常、预警、故障状态，设备运行情况一目了然。

2. 跨系统智能联动控制

打破子系统独立运行壁垒，实现全场景跨系统智能联动，核心联动场景包括： - 消防联动：消防报警时，IBMS下发指令，DDC系统自动关闭非消防空调、风机，开启消防相关设备，同步联动门禁解锁、安防摄像头调取对应画面； - 上下班联动：上班时段自动通过DDC开启空调、新风、公共照明，下班时段自动切换节能模式，关闭非必要设备； - 安防联动：安防报警时，自动开启对应区域照明，调取监控画面，联动门禁锁定区域。

3. 统一报警管理与运维闭环

集中接收DDC系统及各子系统的故障报警、异常预警，支持声光弹窗、短信、APP推送等多级报警方式，精准定位故障设备与位置，方便运维人员快速处置；

集成运维工单管理功能，报警信息自动生成工单，全程跟踪工单处理进度，形成“报警—派单—处理—复盘”的运维闭环，提升运维效率。

4. 数据可视化分析与报表管理

整合DDC上传的能耗数据与设备运行数据，生成能耗统计、设备运行时长、故障频次、节能率等数据分析报表与可视化曲线，支持按日/月/年查询、导出；

为楼宇能耗管控、设备维护、运营优化提供数据支撑，方便管理决策与合规验收。

5. 远程管理与权限管控

支持PC端、移动端远程访问，运维人员可远程监控设备状态、下发控制指令、查看报警信息，实现少人/无人值守；支持多级权限管控，不同账号对应不同操作权限，保障系统运行安全，操作日志全程可追溯。

6. 系统扩展与兼容升级

平台具备良好的扩展性，支持后期新增子系统、新增设备接入，兼容各类品牌DDC控制器与机电设备，可对接数字孪生、能源双碳管理、智慧园区等上层平台，适配楼宇智能化长期升级需求。

四、两大系统深度协同核心场景

（一）楼宇机电设备全自动管控场景

DDC系统负责现场设备的就地调节与稳定运行，实时采集设备数据上传IBMS平台；IBMS平台根据楼宇运营需求、室外环境变化，下发全局控制策略，DDC系统精准执行，实现空调、新风、水泵、照明等设备全自动运行，无需人工手动操作，大幅降低人工运维工作量。

（二）应急处置与安全联动场景

发生消防报警、设备故障、安防告警等紧急情况时，IBMS平台第一时间接收报警信号，快速生成应急联动方案，下发指令至DDC系统；DDC系统立即执行安全保护操作，IBMS同步调度其他子系统配合处置，全程自动化响应，最大限度保障楼宇安全，减少事故损失。

（三）节能降耗与精细化管理场景

IBMS平台通过分析DDC上传的设备能耗与运行数据，定位高耗能、低效运行环节，制定全局节能策略，下发至DDC系统执行；DDC系统落实分时分区、变频调节、按需供能等节能措施，运行效果反馈至IBMS平台，持续优化节能策略，实现楼宇整体能耗降低、运营成本下降。

（四）集中运维与远程监管场景

运维人员通过IBMS平台统一监控全楼宇设备状态，无需逐层逐设备巡检；发现设备异常或故障，直接通过平台下发指令至DDC系统远程调试，或生成工单现场处理，运维全程可管可控，实现高效便捷的楼宇运维管理。
