陕西楼宇自控系统 + KNX 智能照明 场景解决方案

陕西楼宇自控系统 + KNX 智能照明 场景解决方案

一、系统定位

楼宇自控 BAS 系统：建筑机电设备自动控制与安全运行核心，满足陕西省绿色建筑、节能验收、能耗监测要求。KNX 智能照明系统：国际标准、国标认证（GB/Z 20965）的专业照明控制，稳定、免调试、易过检。两者协同：实现环境舒适 + 设备节能 + 集中管理 + 一键验收，完全适配陕西办公、商业、医院、学校、产业园项目。

二、陕西楼宇自控 BAS 系统

1. 系统架构

感知层：温湿度、CO₂、压差、水流、压力、电量监测

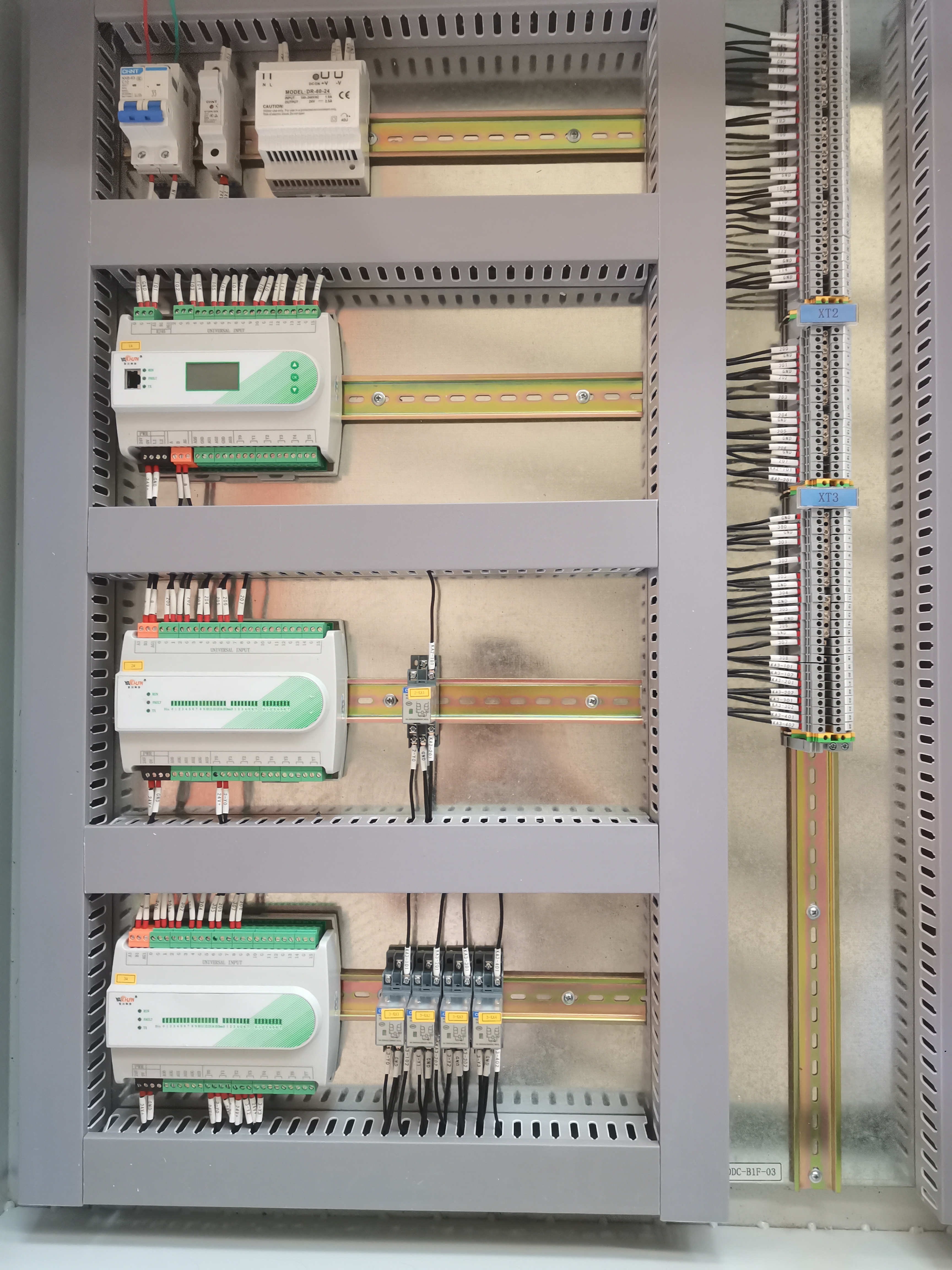

控制层：DDC 控制器、变频模块、联锁逻辑、就地控制

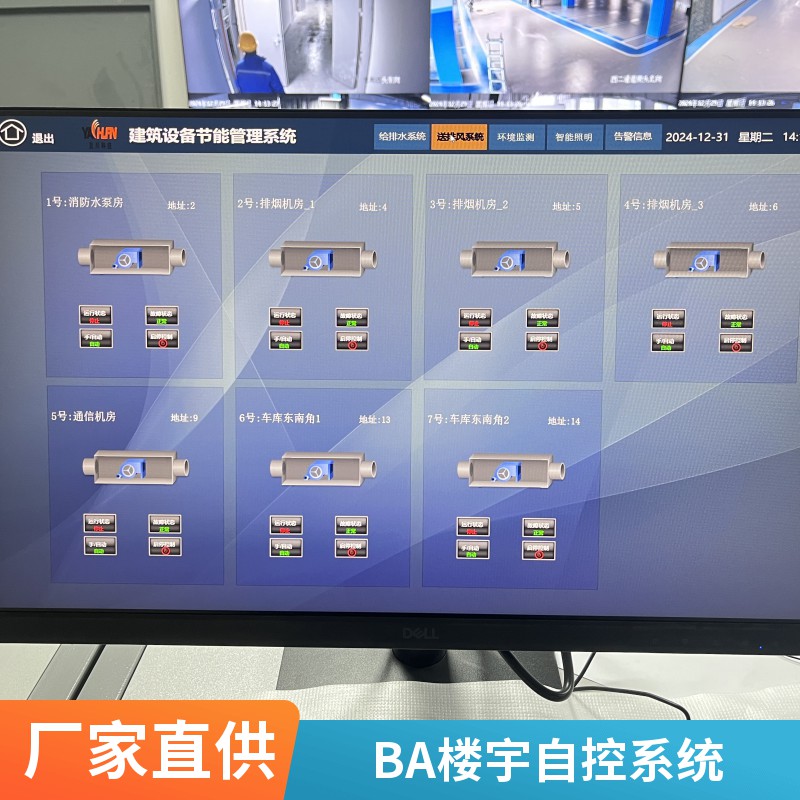

管理层：中央监控、报警、报表、能耗上传、IBMS 集成

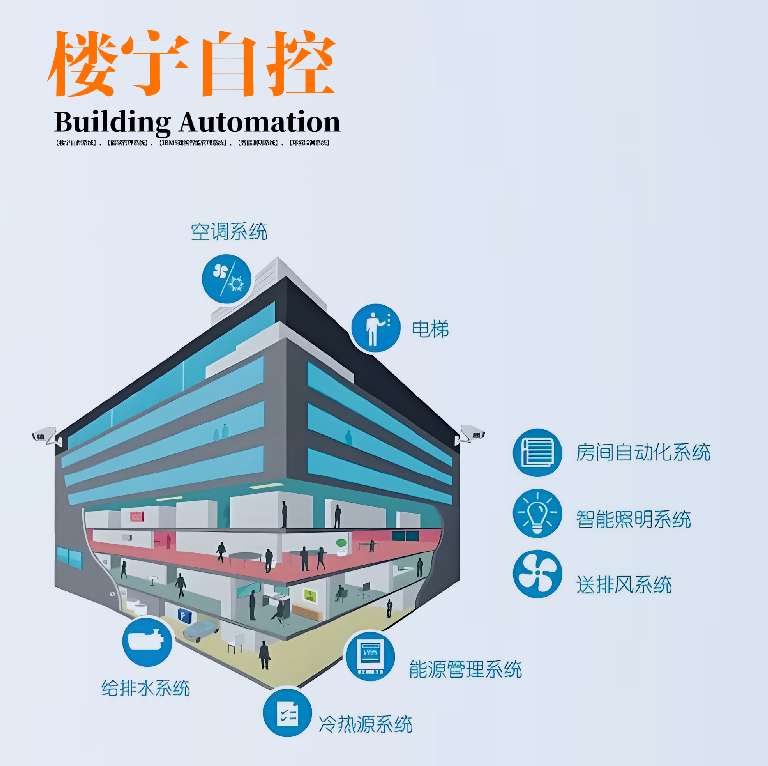

2. 核心监控内容

冷热源系统：冷水机组、水泵、冷却塔、换热器、供回水参数

空调 / 新风系统：机组启停、温湿度调节、变频、滤网报警、CO₂控制

通风系统：送排风、排烟风机、定时、联锁、消防联动

给排水系统：水箱液位、水泵运行、过载保护、故障切换

公共照明：回路监控、定时、场景、与 KNX 联动

能耗监测：分项计量、数据上传，满足陕西省建筑能耗平台对接

3. 陕西项目必备功能

冬季防冻保护、夏季高温预警

符合《陕西省民用建筑节能与绿色发展条例》

支持能耗数据上传至省市能耗监测平台

断网不掉线，DDC 本地独立运行

三、KNX 智能照明控制系统

1. 系统优势

国际标准 + 国家标准双认证，验收通过率高

总线式稳定可靠，适合大型建筑、地下车库、走廊

可与 BAS、IBMS、消防、安防无缝联动

2. 核心功能

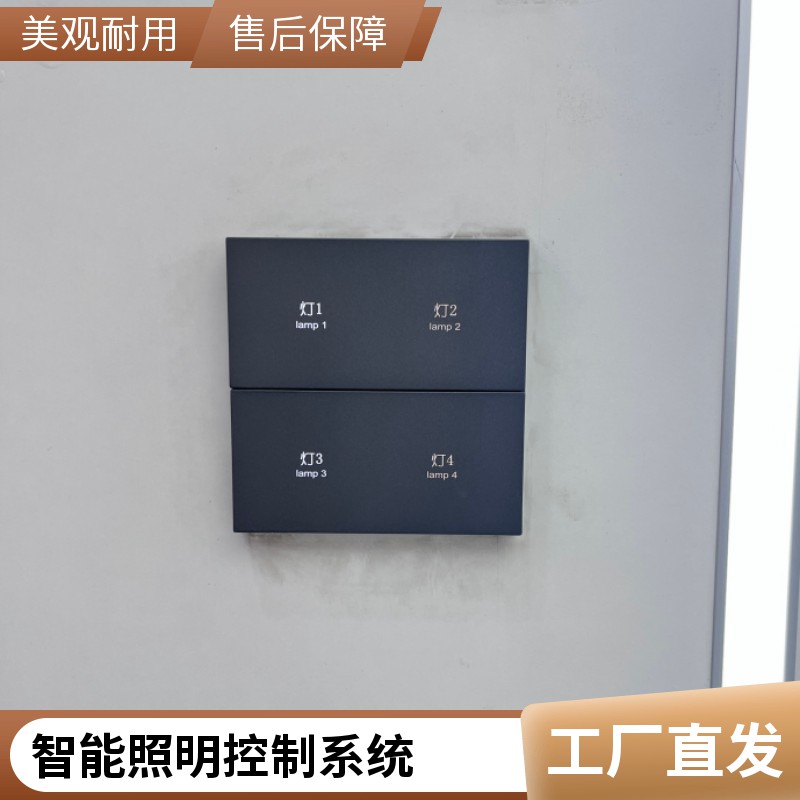

场景一键切换：上班、下班、会议、清洁、节假日、安防模式

恒照度自动调节：根据自然光亮度自动调光

人体 / 移动感应：人来亮、人走延时关 / 降亮度

定时控制：工作日 / 节假日 / 昼夜自动执行

集中监控：远程开关、故障上报、电流电压监测

消防联动：火警强制点亮应急照明、切断非消防照明

四、全场景解决方案（直接复制进方案）

1. 办公区域

上班：自动开启基础照明，空调进入舒适模式

下班：自动关闭照明、空调调至节能模式

无人：灯光 3 分钟后自动关闭，空调降低负荷

2. 会议室（KNX 经典场景）

会议模式：主灯全开、窗帘上升

投影模式：灯光调暗、窗帘关闭

清扫模式：全场照明开启

结束：一键恢复待机

3. 走廊 / 楼梯间 / 卫生间

人体感应 + 光照度联动

白天亮度不足补光，夜晚全亮

无人延时关闭，节能率可达 40%~60%

4. 地下车库

车来灯亮、车走灯低亮 / 关闭

分区定时、故障主动上报

消防信号联动，强制点亮应急照明

5. 大堂 / 大厅

白天：自然光补偿，低亮度运行

傍晚：自动提升亮度

节假日：节能模式，保留基础照明

6. 消防应急场景

消防报警 → KNX 强制开启应急照明

BAS 关闭非消防空调、风机

IBMS 统一弹窗、定位、指挥

五、BAS + KNX 协同价值

满足陕西绿色建筑 / 节能验收硬性要求

综合节能 25%~40%，空调 + 照明双节能

一平台管理：BAS 监控机电，KNX 管控照明，IBMS 统一展示

无人值守：自动运行、自动报警、自动记录

延长设备寿命：减少频繁启停、优化运行曲线

降低运维成本：减少巡检、快速定位故障
