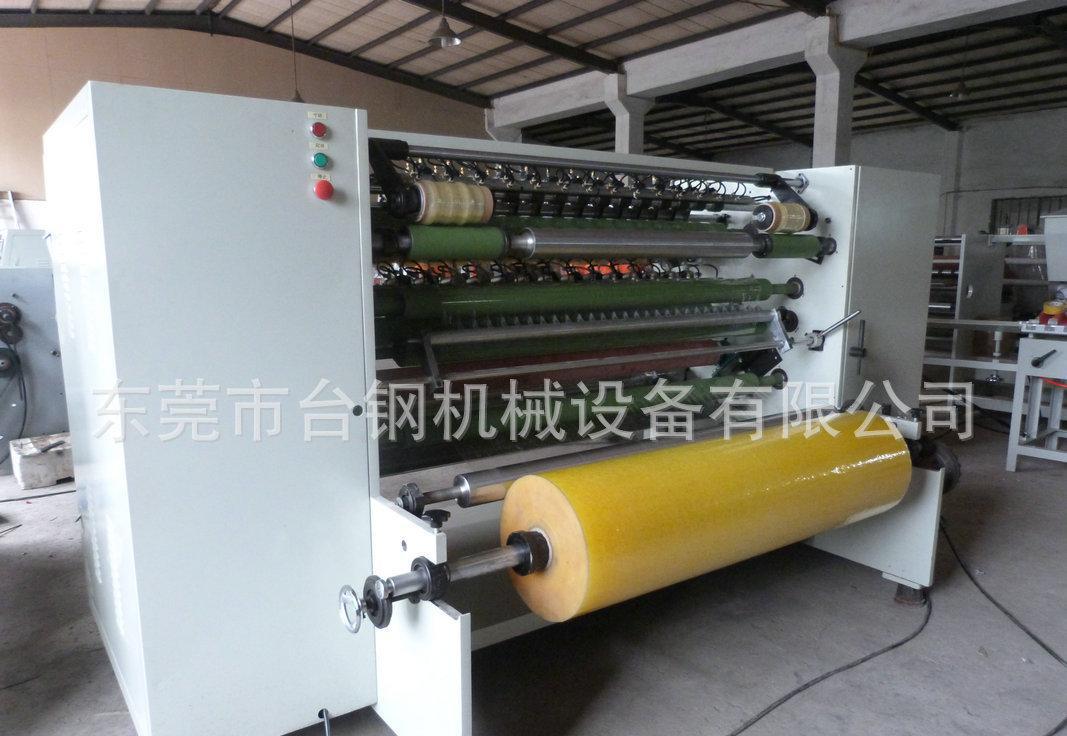

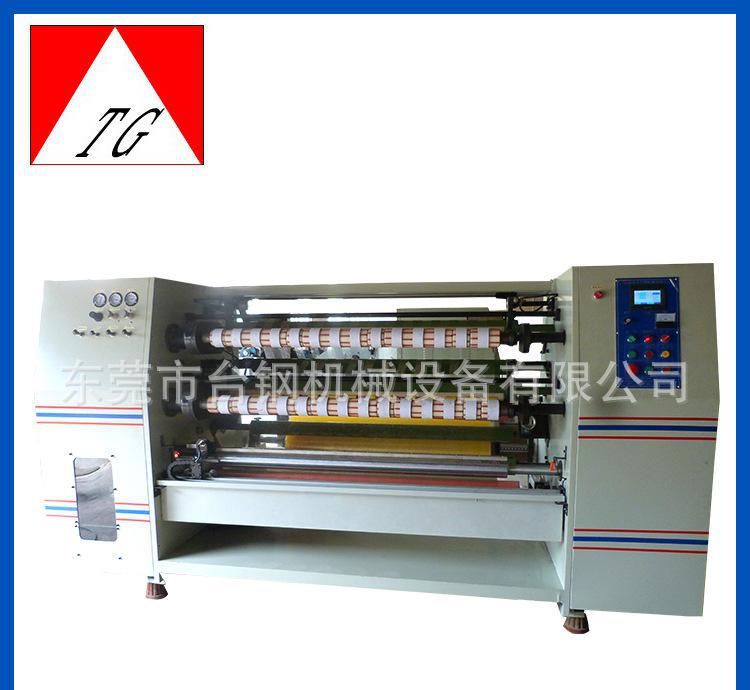

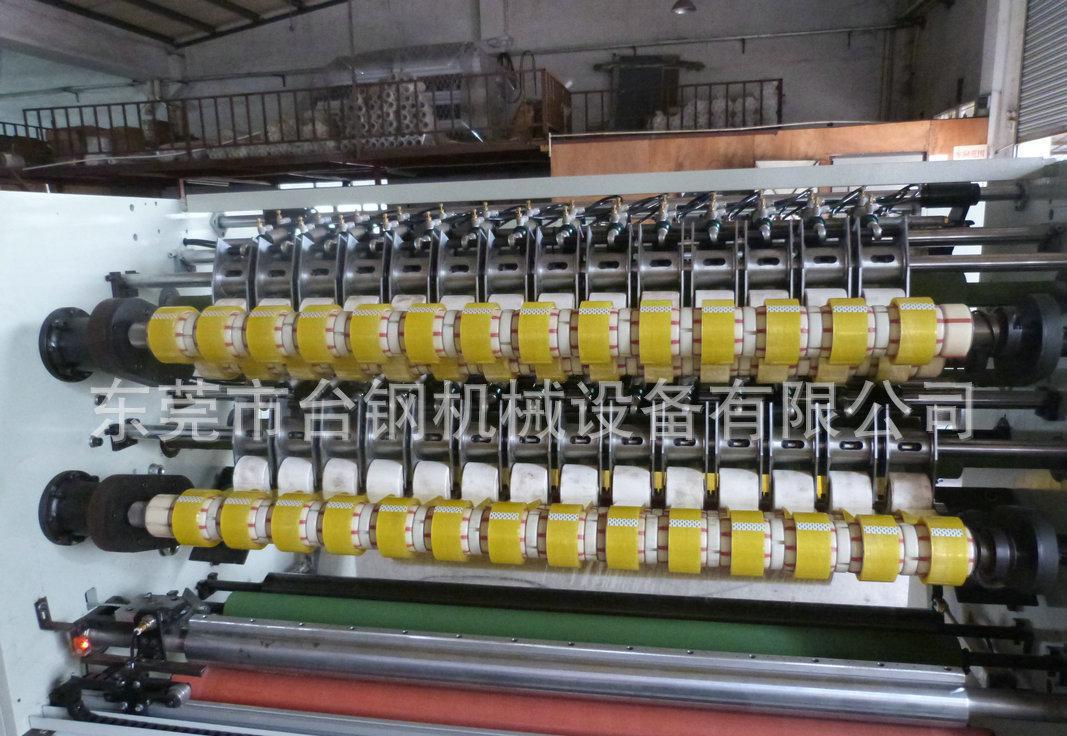

东莞分条机系列BOPP水晶通明分条机0

￥65000 /台更新时间：7月2日

供货量

与我联系

查看名片

产品详情
查看名片

产品名称横切机

类别设备

undefined

【温馨提示】

产品图片特色及报价仅供参考，详情请或来电咨询！

undefined

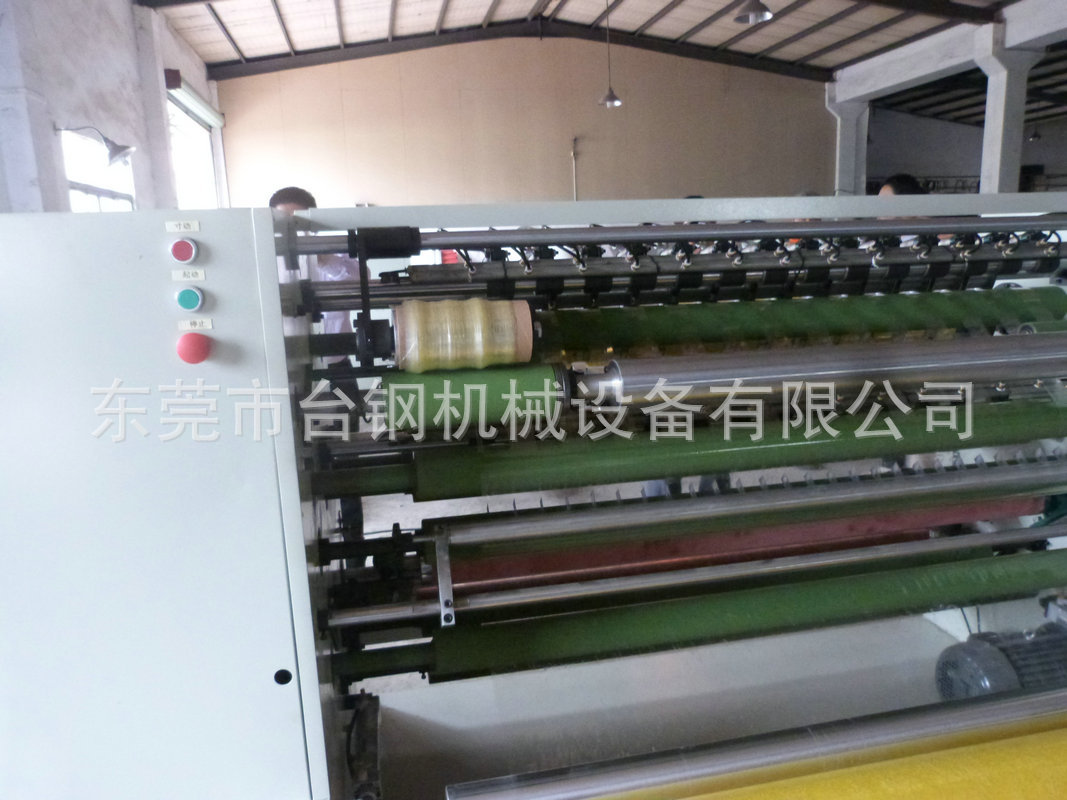

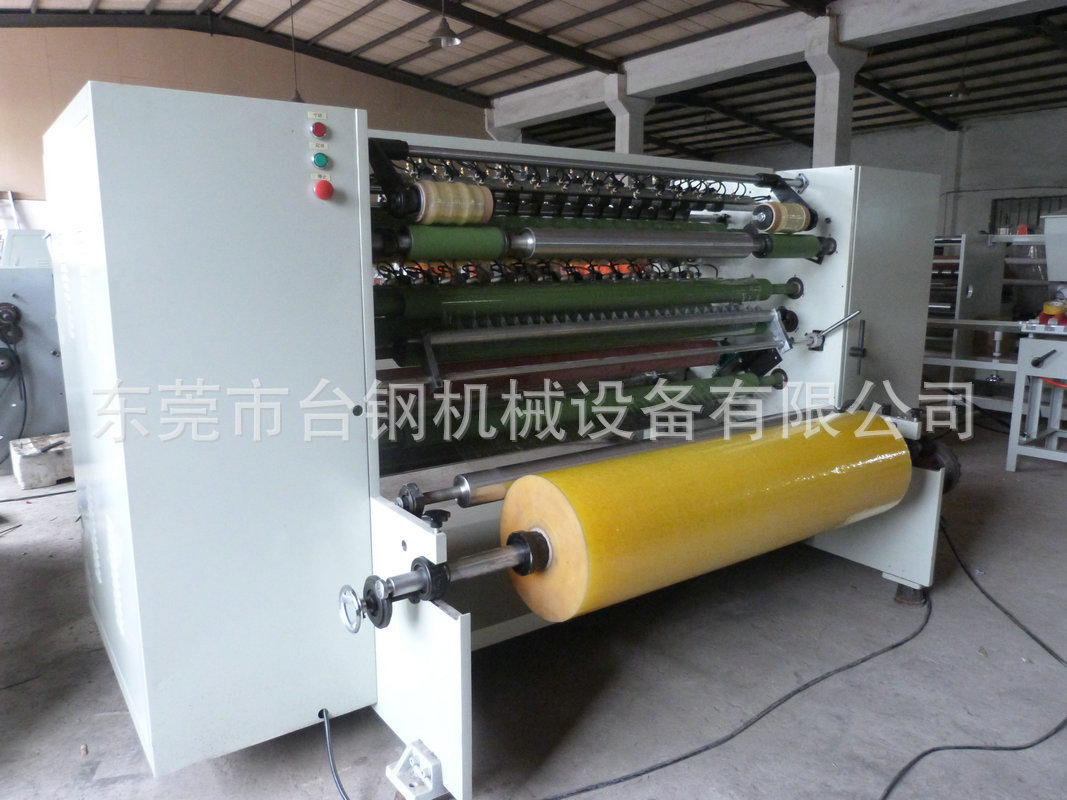

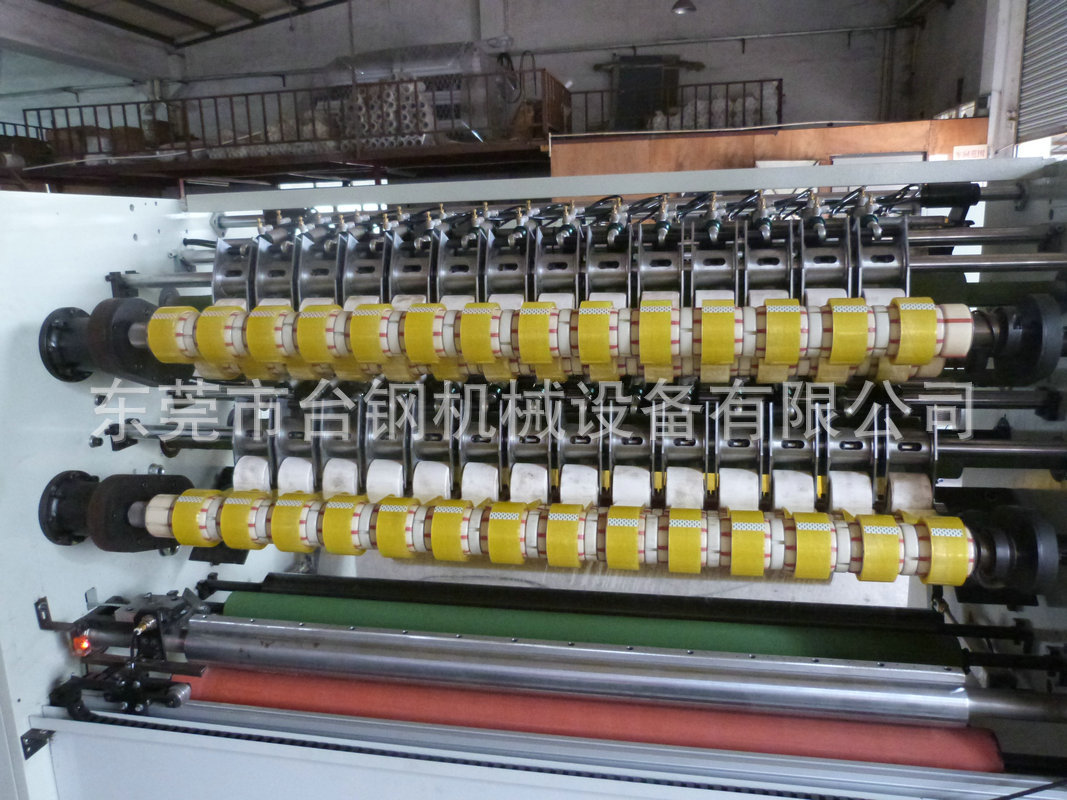

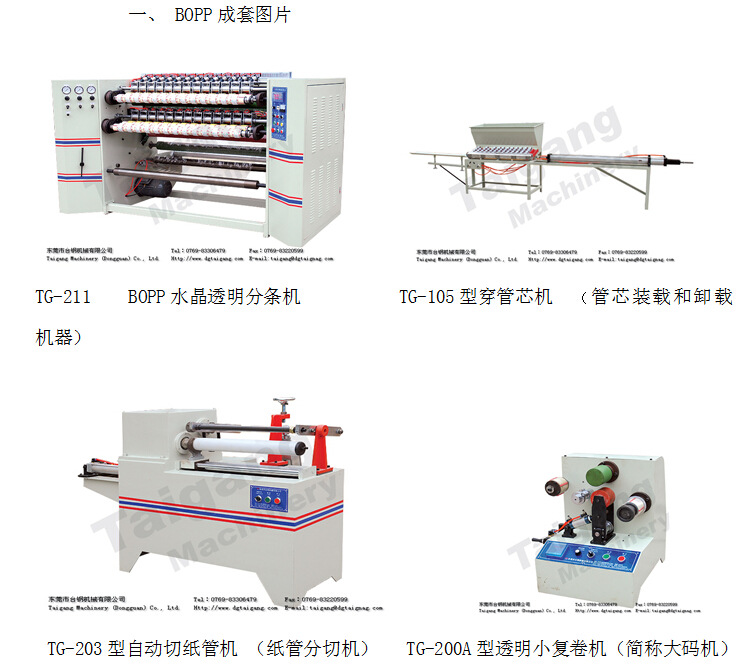

TG-211BOPP超通明分条机SuperClearOppTapeSlitterRewinder

适用范围/ApplicationField
适用于OPP胶带/玻璃纸胶带的分条。

技术参数/TechnicalParameters

有用宽度	WorkingWidth	1300mm	980mm
最大卷取直径	Max.diameterofrewinding	120mm	180M/min
纸管内径	Insidediameterofpapercore	76.2mm	76.2mm
最大质料直径	Max.iameterofunwinding	750mm	750mm
最小分条宽度	Min.slittingwidth	12mm	12mm
机械速度	Slittingspeed	180M/min	120mm

TG-105型穿管芯机（管芯装载和卸载机器）

1、本机合适胶带制品之主动卸取及管心主动装置。

2、操作简易，操作者只需将纸管放入斜门，按下气压开关即可快速装纸

3、本机选用气压式操作操控，快速高效率。

4、适用范围/ApplicationField
适用于胶带制品之主动卸取及纸管快速主动装置。

技术参数/TechnicalParameters

规格	Model	1M	1.3M	1.6M
作业宽度	Width	1000mm	1300mm	1600mm
纸管内径	Diameterofpapercore	25.4-76.2mm
运用气压	Workingairpressure	5Kg/cm2

TG-200A型通明小复卷机SeriesMininDoctorRewinder

特色/Features
11、本机合适不良胶带制品之从头复卷，保证整批产品之质量，一致性下降产品之糟蹋。
2、卷取轴选用DC马达驱动，可无级变速。
3、操作面板上之计长器，便利卷取长度之设定。

适用范围/ApplicationField
适用于不良胶带制品之从头复卷，保证产品之质量。

技术参数/TechnicalParameters

最大卷取直径	Max.rewindingdiameter	330mm
最大卷取宽度	Max.rewindingwidth	100mm
纸管内径	Papercoreinsidediameter	25.4-76.2mm
复卷速度	Rewindingspeed	0-100m/min

TG-203型主动切纸管机（纸管分切机）

特色/Features
1、刀轴选用齿型皮带滚动，动力传送效率高、噪音低。
2、圆刀片以安全护罩防护，保证操作者安全。
3、本机选用机械式切深操控，切深定位精确、有用。操作便利、方便，并具有主动卸管功用。

适用范围/ApplicationField
适用于纸管切开。

技术参数/TechnicalParameters

最大分切宽度	Max.widthofcut	500mm
最小分切宽度	Min.widthofcut	12mm
纸管内径	Papercoreinsidediameter	76.2mm
适用纸管厚度	Papercorethickness	3-5mm
运用气压	Workingairpressure	5Kg/cm2

二、主机器根本参数

1．滚轮面宽………………………………………………………………………1450mm

2．最大放料直径…………………………………………………………………750mm

3．分条宽度………………………………………………………………………12-1280mm

4．卷取纸芯………………………………………………………………………3寸

5．卷取直径……四轴交流3-150mm双轴卷……………………………………3-300mm

6．机械速度………………………………………………………………………0-180M/min

7．运用电压………………………………………………………………………380V50HZ电压

四、机器根本结构简介：

1．压花轴（铁佛龙）无缝钢管单边10mm………………………………………Φ100/3套

2．自在滚……………….铝轮单边8mm…………………………………………Φ80/3套

3．自在滚…………………空压花单边8mm………………………………………Φ80/2套

4．**压轮……………85nn*64mm…………………………………………………26套

5．拱形橡胶轮…………100mm*1620mm……………………………………………Φ100/1套

（能有用避免制品打皱现象，对现已打皱的半制品能起到修正效果）

6．专用轴…………………3寸1350mm………………4支配8条槽胶套………………壹套

7．放料轴……………………………3寸铁轴…………………………………………1套

8．放料刹车……………气压式刹车…………3M*40T…………………………………1套

9．主机马达………………………**东元马达………………………………………5HP-4P1台

10．计长器………HONGCHENG。HCJ80-3……………………………………三段式电子计数操控1组

11．边料处理…………………………选用复卷收卷轴方法…………………双方同步卷取各1组

12．主动换卷体系……………AC1/2HP+60型减速机…………………………………1套

13．收卷主轴轴芯45号钢直径Φ20钢件………………………………………………上下各1套

14．整机墙板30厚A3钢板高1.35米*1.4米……………………………………………左右各1件

15.分切刀轴选用直杆式下刀………(到达操作安全意图)………………………………1套

16.放料部位选用32号钢滚轮式……………………………………………………………2套

17.整机电器选用进口件……………………………………………………………………1套

轴承选用KOyO系列（日本）

18.TG-105装卸机与模具……………………………………………………………………各1组

1.电控体系

A、5HP变频器……………………（**士林）………………………………………………1台

B、操作面板…………………………(按钮**天得）………………………………………1套

C、211BOPP超通明分条机……东元电机5HP………………………………………………1台

D、203型主动切纸管机东元电机 2HP………………………………………………………1台

E、200A型超通明小复卷机电机直流370W……………………………………………1台

2.配气管：机器内部悉数气管
3.机器外观尺度：

类型	长	宽	高
211BOPP型超通明分条机	2.3M	1.35M	1.45M
