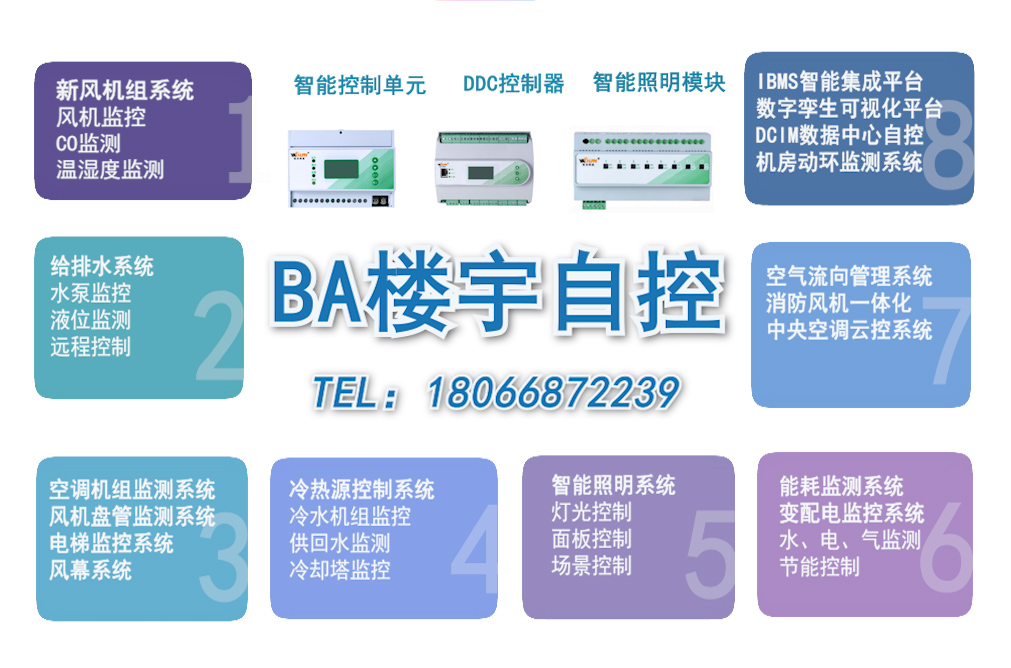

陕西DDC可编程控制器（以下简称“陕西DDC控制器”）与BA楼宇自动化系统（以下简称“BA系统”）的深度协同联动，是陕西地区楼宇实现智能化管控、绿色节能运行的核心支撑。结合陕西地域气候特点（冬季严寒、夏季炎热，昼夜温差大，部分地区多风沙）及本地楼宇建设规范（契合《陕西省智能建筑工程施工质量验收规范》《装配式混凝土结构施工与质量验收规程》等地方标准），陕西DDC控制器作为BA系统的末端核心执行与数据采集终端，承担着楼宇机电设备可编程调控、运行数据采集、指令精准执行的关键职责，BA系统则作为统筹中枢，实现楼宇机电设备的全局调度与精细化管控。二者联动可打破设备管控孤岛，优化陕西地区楼宇（写字楼、商场、住宅、公共建筑等）运维效率，降低能耗，契合国家“碳达峰、碳中和”目标及陕西地区绿色建筑发展要求。本文明确二者各自核心技术要求、联动适配规范，为陕西地区楼宇项目的系统选型、部署调试、运维保障提供标准化指引，助力陕西楼宇实现智能化、节能化、规范化运营。

一、陕西DDC可编程控制器的核心技术要求

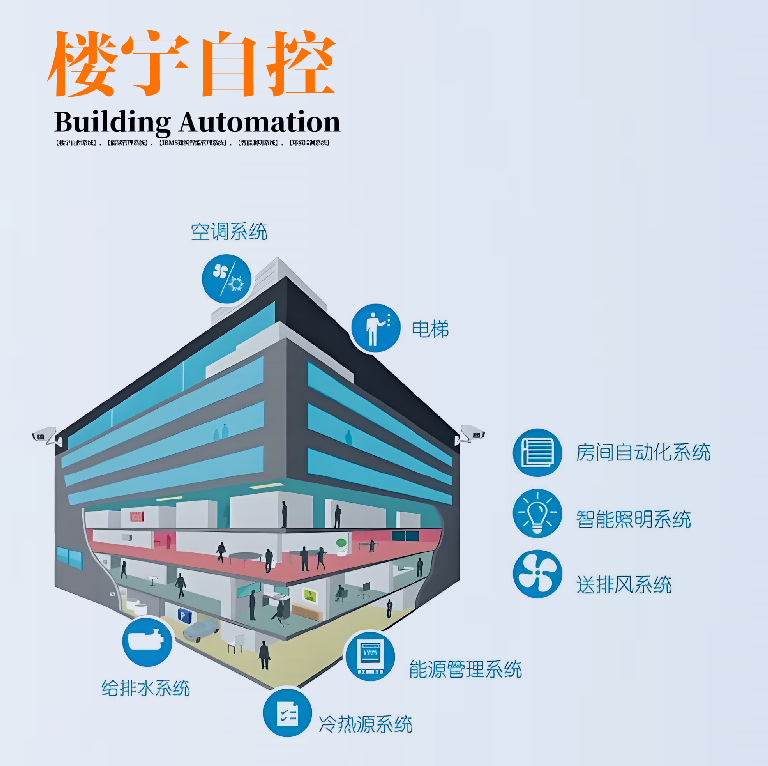

陕西DDC可编程控制器作为BA楼宇自动化系统的末端核心执行单元，核心职责是接收BA系统调控指令，通过可编程逻辑实现楼宇机电设备（空调、给排水、通风、照明、电梯等）的精准调控，采集设备运行数据并反馈至BA系统，其技术要求围绕“可编程适配、精准控制、稳定可靠、本地适配、联动高效”五大核心，结合陕西地域气候与楼宇运维特点，具体如下：

（一）可编程与控制性能要求

可编程能力：支持图形化、模块化编程，适配STEP3-DEBUG在线仿真功能，可验证编制的控制逻辑准确性，便于陕西本地运维人员调试修改；支持串口下载与现场总线远程下载程序，适配楼宇现场调试需求；具备二次开发能力，可根据陕西不同楼宇场景（如北方严寒地区供暖调控、多风沙地区设备防护调控），灵活编写控制逻辑，无需大规模改造硬件，降低运维成本。

调控精度：贴合陕西楼宇机电设备管控需求，温度调控精度≤±0.5℃，湿度调控精度≤±5%RH，阀门开度、风机转速调控精度≤5%，电压、电流调控精度≤±1%，确保响应BA系统指令后，设备运行参数快速达到预设目标，适配陕西冬季供暖、夏季制冷的精准调控需求，避免能耗浪费。

响应速度：接收BA系统下发的调控指令后，启动响应时间≤1秒，完成参数调控动作时间≤30秒；针对BA系统下发的应急调控指令（如冬季供暖中断、设备故障），响应时间≤0.5秒，优先执行应急操作，保障楼宇正常运行，契合陕西冬季严寒天气下的供暖保障需求。

控制模式：支持多种标准化控制模式，可实现机电设备启停控制、负荷调节、模式切换（制冷、制热、送风、待机）、主备切换等功能；支持通用端口技术，AI与DI、AO与DO口可相互转换，AI口可灵活选择PT1000、NTC或0-10VDC、4~20mA传感器，完全通过软件设置，适配陕西楼宇不同类型传感器的接入需求。

本地冗余控制：具备本地手动控制与可编程自主控制功能，支持本地面板、遥控器操作，可独立设置运行参数与控制逻辑；当与BA系统通讯中断时，自动切换至本地可编程自主控制模式，维持楼宇基础设备运行（如冬季供暖设备持续运行），避免因联动中断影响楼宇正常使用。

（二）数据采集要求

采集范围：可精准采集陕西楼宇机电设备全量运行数据，包括但不限于：设备运行状态（启停、故障、运行模式）、运行参数（温度、湿度、风速、阀门开度、电流、电压）、能耗数据（瞬时功率、累计能耗）、故障信息（故障类型、故障点位、故障发生时间），同时可采集楼宇环境数据（室内外温湿度、空气质量、粉尘浓度），适配陕西多风沙地区的楼宇环境管控需求，为BA系统研判分析提供完整数据支撑。

采集精度：数据采集精度满足国家及陕西地方行业标准，电流、电压采集精度≤±1%，功率采集精度≤±1.5%，温湿度采集精度与控制精度一致，能耗数据采集误差≤2%，粉尘浓度采集精度≤±10μg/m³，避免因数据偏差导致BA系统调控决策失误，确保陕西楼宇能耗统计、环境管控精准达标。

采集频率：支持可配置采集频率，常规运行状态下，采集频率为1次/10秒；核心运行参数（如冬季供暖温度、能耗数据）采集频率为1次/1分钟；故障信息、环境异常数据（如粉尘浓度超标）实时采集、即时上传，确保BA系统实时掌握设备运行与楼宇环境状态。

（三）通讯适配要求

协议兼容性：支持与BA系统联动的主流标准化通讯协议，优先适配Modbus TCP/RTU、BACnet IP、OPC UA协议，协议版本可灵活适配不同品牌BA系统，确保二者数据互通、指令传递无壁垒；同时支持Ethernet总线架构，传输速率最大可达1兆波特，单条总线长度1200米，适配陕西大型楼宇的布线需求，降低布线成本。

通讯稳定性：通讯链路采用Bus总线或环流网络结构，Bus总线适配中小型楼宇，结构简单、通信速度快；环流网络结构扩充能力强，适配大型楼宇扩容需求；通讯延迟≤1秒，通讯成功率≥99.9%，具备通讯故障自诊断、自恢复功能，通讯中断时自动记录中断信息，恢复后快速同步中断期间的所有数据，确保与BA系统联动不中断，适配陕西多风沙地区的通讯防护需求。

通讯接口与布线：配备标准化通讯接口（RJ45以太网接口、RS485接口），接口数量满足多设备、多系统联动需求，支持接口冗余备份；接口防护等级≥IP40，具备抗电磁干扰、抗风沙能力，适配陕西楼宇机房、吊顶、地下设备间等不同安装环境；通讯电缆采用截面积为1.0mm²的RVVP聚氯乙烯绝缘、聚氯乙烯护套、铜芯电缆，现场控制电缆采用1~1.5mm²同规格电缆，根据设备需求选用屏蔽线，提升通讯稳定性。

（四）本地适配与可靠性要求

气候适配性：结合陕西冬季严寒、夏季炎热、多风沙的气候特点，工作环境适应性强，工作温度范围为-20℃~60℃（适配陕西陕北严寒地区、关中平原、陕南湿润地区），相对湿度范围为10%~95%RH（无凝露），具备抗风沙、防低温、防高温老化功能，避免恶劣气候导致设备故障。

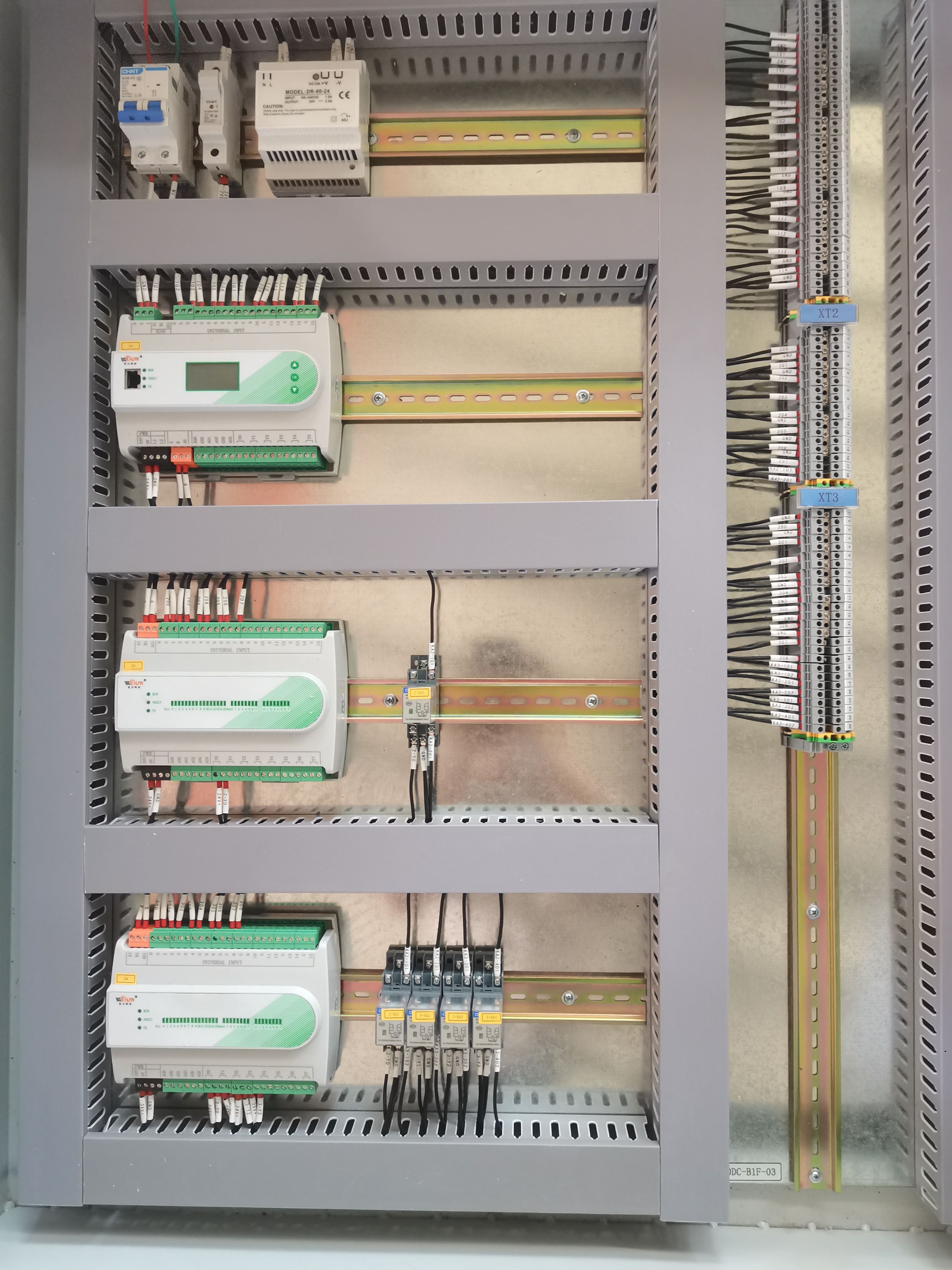

运行可靠性：具备过流、过压、过载、防雷击、防短路保护功能，防护等级≥IP54，适配陕西多风沙、多雷雨天气的设备防护需求；采用模块化设计，标准统一的扩展模块即插即用，无需额外设置，便于扩容与故障更换；平均无故障工作时间（MTBF）≥5000小时，确保长期稳定运行，降低陕西楼宇运维成本。

供电要求：支持宽电压供电，供电范围为AC220V±10%，适配陕西部分地区电压波动情况；具备断电记忆功能，断电后可保存可编程控制逻辑、设备运行参数、控制模式，恢复供电后，自动恢复至断电前的运行状态，无需人工重新配置，尤其适配陕西冬季供暖期间的不间断运行需求。

（五）调试与运维要求

调试便捷性：支持本地调试与远程调试（通过BA系统），具备可视化参数配置界面，操作简单易学，适配陕西本地运维人员的操作习惯；可快速校准控制精度、采集精度，支持控制逻辑在线修改与调试，无需拆卸设备，降低调试难度与成本；比同类产品节省30%左右的投资与调试成本。

故障预警与诊断：具备完善的故障自诊断功能，可识别机电设备故障、自身硬件故障、通讯故障，实时发出故障预警信号，并将故障信息上传至BA系统；支持故障日志查询、导出，标注故障原因与处置建议，便于陕西本地运维人员快速定位故障、排查问题，缩短故障处置时间。

人机交互：具备良好的人机对话界面，支持全中文操作，适配本地运维人员使用习惯；可通过键盘组态，便捷修改控制参数与逻辑，无需专业复杂操作，提升运维效率。

（六）联动适配要求

指令执行能力：可精准解读BA系统下发的调控指令，按照可编程逻辑执行设备调控操作，执行完成后，及时将执行结果、设备运行状态反馈至BA系统，确保BA系统实时掌握调控效果。

协同联动：支持与BA系统实现协同调控，可根据BA系统下发的节能策略、楼宇使用场景，灵活调整可编程控制逻辑，优化设备运行参数，实现节能与舒适兼顾；支持多站点连接，现场控制器之间可实现双向直接数据通信，BA系统中央站停止工作不影响DDC控制器自身功能与设备运行。

二、BA楼宇自动化系统的核心技术要求（适配陕西DDC可编程控制器联动）

BA楼宇自动化系统作为陕西DDC可编程控制器的统筹调度与数据研判中枢，核心职责是实现楼宇机电设备的全局管控、数据整合、策略生成，下发精准调控指令至陕西DDC控制器，接收其反馈的数据，实现楼宇智能化、节能化运行，其技术要求围绕“全局调度、精准指令、数据整合、本地适配、联动高效”五大核心，贴合陕西楼宇特点与DDC控制器适配需求，具体如下：

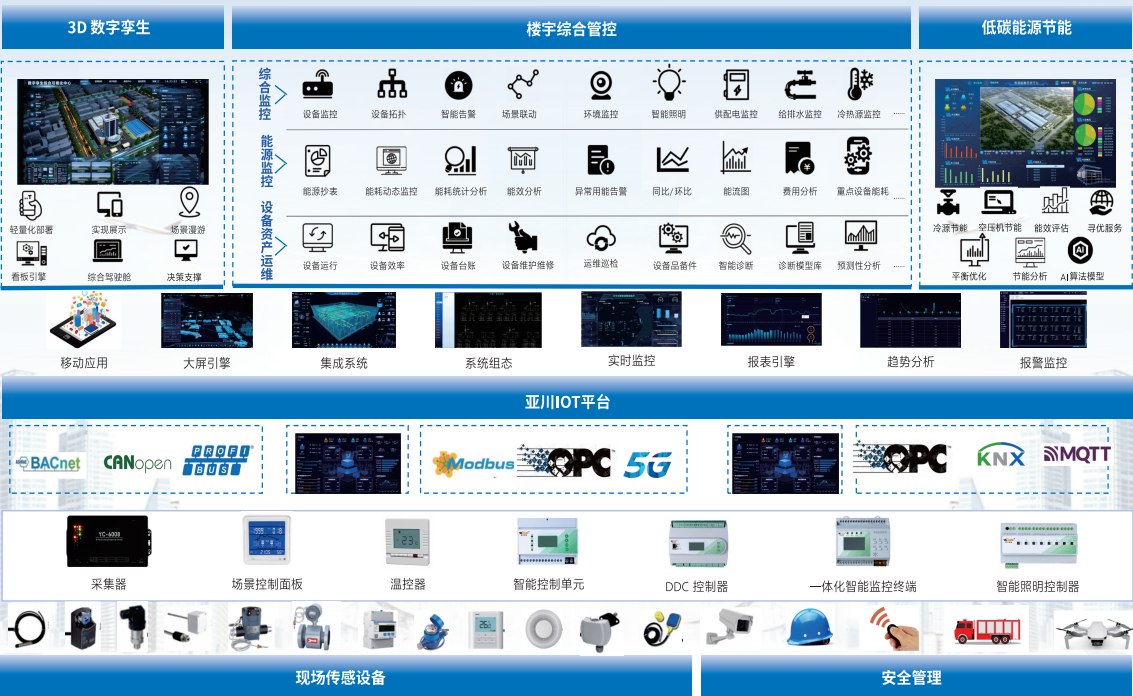

（一）系统架构要求

架构兼容性：采用开放式、模块化架构，支持陕西DDC可编程控制器的灵活接入与扩容，可根据陕西楼宇规模（中小型写字楼、大型商场、住宅小区），新增DDC控制器接入，无需对系统核心架构进行大规模改造；支持与陕西楼宇其他智能化系统（如IBMS平台、能耗监测系统、消防系统、安防系统）联动，实现数据共享与协同调度，契合陕西智能建筑建设要求。

运算与调度能力：具备强大的数据分析与指令运算能力，可同时处理多台陕西DDC控制器上传的运行数据，快速完成数据研判、节能策略生成、调控指令下发，支持≥500台陕西DDC控制器的同时联动管控，运算延迟≤2秒；适配陕西大型楼宇多区域、多设备的管控需求，确保调控指令快速落地。

稳定性：系统运行稳定可靠，采用冗余备份设计，核心服务器、通讯模块支持双备份，当核心设备故障时，自动切换至备份设备，切换时间≤30秒，平均无故障工作时间（MTBF）≥10000小时；确保不影响与陕西DDC控制器的联动，保障楼宇机电设备正常运行，尤其适配陕西冬季供暖期间的不间断管控需求。

（二）指令执行与调控要求

指令精准性：可生成精准的调控指令，明确调控目标（温度、湿度、风速、阀门开度等）、调控时长、调控优先级、可编程逻辑调整要求，指令格式与陕西DDC控制器兼容，确保指令下发后，DDC控制器能够精准识别、高效执行，无指令偏差或误执行情况，适配陕西楼宇精准调控需求。

调度优先级：支持调控指令优先级设定，遵循“安全第一、舒适优先、节能为辅”的原则，结合陕西地域特点，冬季供暖、夏季制冷应急指令优先级高于常规节能调控指令，本地手动控制指令优先级高于远程联动指令，避免管控冲突，保障楼宇居住、使用舒适度。

策略适配性：具备灵活的节能策略与控制逻辑配置功能，可根据陕西不同楼宇场景（办公、商业、住宅）、地域气候（陕北严寒、陕南湿润）、季节变化，制定个性化节能调控策略，下发至陕西DDC控制器执行；支持策略自主优化，通过分析DDC控制器上传的运行数据、能耗数据，持续优化调控参数与可编程逻辑，提升节能效果，助力陕西楼宇达到绿色建筑标准。

（三）数据整合与处理要求

数据接收能力：可实时接收所有陕西DDC控制器上传的运行数据、能耗数据、故障信息、环境数据，接收延迟≤1秒，支持海量数据并行接收，确保数据不丢失、不延迟，全面掌握楼宇机电设备运行与环境状态，适配陕西大型楼宇多终端数据同步需求。

数据处理能力：具备标准化数据处理功能，可对陕西DDC控制器上传的不同格式、不同规格的数据进行转换、清洗、分类，生成统一数据底座；支持能耗分析、负荷预测、故障溯源、环境质量分析，可识别楼宇设备低效运行点、环境异常点，为调控策略优化、运维决策提供数据支撑，契合陕西楼宇能耗管控与环境治理需求。

数据存储与追溯：采用高可靠存储架构，楼宇运行数据、能耗数据、调控指令、故障记录、可编程逻辑配置文件存储时长≥3年（满足陕西地方智能建筑运维合规要求），支持历史数据查询、导出、可视化展示；所有数据可追溯，便于节能效果评估、故障溯源、运维复盘与地方合规检查；中央站管理软件可采用组态王、力控等通用工业自控组态软件，支持ODBC、NetAPI等数据接口，便于数据共享。

（四）通讯与适配要求

协议兼容性：支持与陕西DDC可编程控制器适配的主流标准化通讯协议（Modbus TCP/RTU、BACnet IP、OPC UA），协议版本可灵活适配，确保与不同品牌、不同型号的陕西DDC控制器实现无缝联动；支持协议自主升级，适配未来陕西DDC控制器的技术升级与可编程功能扩展需求；支持BACNet客户端/服务器、OPC客户机等接口，提升系统开放性。

通讯管控：具备通讯链路监测与管控功能，可实时监测与陕西DDC控制器的通讯状态，当通讯中断、通讯异常时，立即触发预警信号，提醒运维人员排查；支持通讯参数自主配置，可根据陕西楼宇布线特点、设备分布，调整通讯频率、通讯地址、总线结构，优化通讯链路稳定性，适配陕西多风沙地区的通讯防护需求。

（五）运维与可视化要求

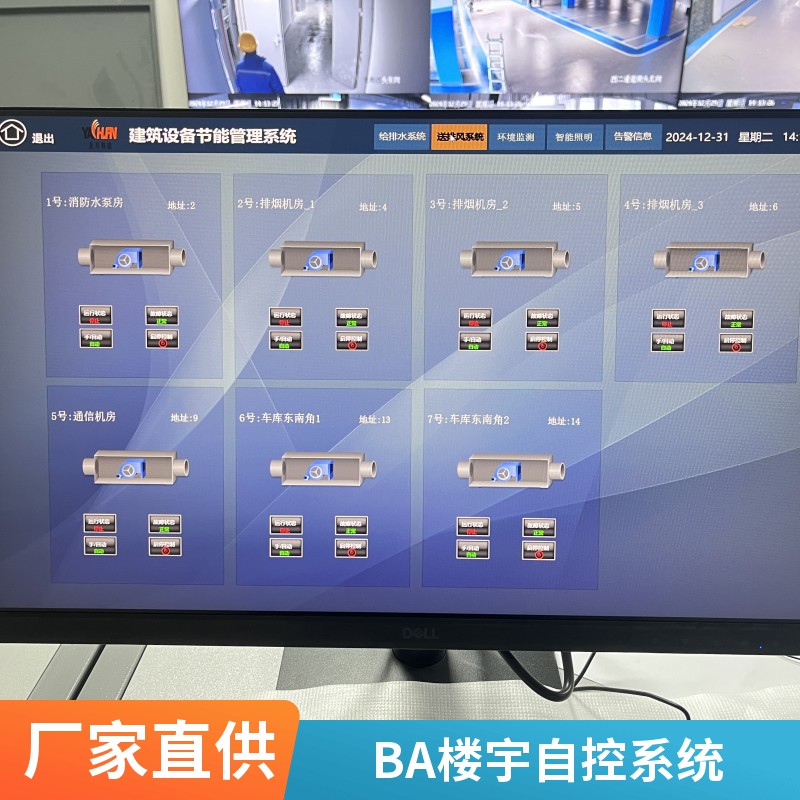

可视化管控：具备可视化管控界面，采用全中文视窗平台，以中文动态图形化界面呈现楼宇设备运行状态、调控参数、能耗数据、故障信息，支持分区域、分设备、分DDC终端管控，便于陕西本地运维人员快速掌握系统运行情况，精准下发调控指令、修改DDC可编程逻辑。

运维便捷性：支持远程运维功能，可通过PC端、手机APP，远程调试陕西DDC控制器、配置调控策略、修改可编程逻辑、排查通讯故障；具备运维工单管理功能，可根据DDC控制器上传的故障信息，自动生成运维工单，分配至陕西本地运维人员，实现运维流程标准化、可追溯；支持历史趋势图查询、自定义报表生成，便于能耗统计与运维复盘。
