水泵节能控制器与BAS建筑设备监控管理系统的技术方案

水泵节能控制器与BAS建筑设备监控管理系统（以下简称“BAS系统”）的协同联动，是建筑给排水、暖通空调等系统实现精细化节能、智能化管控的核心支撑，二者的技术适配性、兼容性与稳定性直接决定水泵系统的运行效率、节能效果与运维便捷性。本文聚焦二者联动应用的全流程，明确水泵节能控制器、BAS系统各自的核心技术要求，以及二者联动适配的技术规范，为系统选型、部署调试、运维保障提供标准化指引，确保二者高效协同，充分发挥水泵系统节能潜力，契合《建筑节能与可再生能源利用通用规范》《智能建筑设计标准》等国家行业相关要求。

一、水泵节能控制器的核心技术要求

水泵节能控制器作为BAS系统的末端执行与数据采集终端，核心职责是精准响应BAS系统调控指令、采集水泵设备运行数据、实现水泵机组的节能调控，其技术要求需围绕“精准控制、高效采集、稳定运行、节能适配”四大核心，贴合水泵（离心泵、管道泵、潜水泵等）运行特性，具体如下：

（一）控制性能要求

调控精度：具备高精度参数调控能力，转速调控精度≤±1%，流量调控精度≤±3%，扬程调控精度≤±2%，水泵运行频率调节范围5-50Hz，确保响应BAS系统指令后，水泵运行参数快速达到预设目标，避免调控偏差导致的能耗浪费或供水/供能不稳定。

响应速度：接收BAS系统下发的调控指令后，启动响应时间≤1秒，完成转速、流量等参数调控动作时间≤30秒；针对BAS系统下发的应急调控指令（如水泵故障、管网压力异常），响应时间≤0.5秒，优先执行应急操作（如启停备用泵、调整运行负荷），保障水泵系统稳定运行。

控制模式：支持多种标准化控制模式，适配不同水泵类型及运行场景（恒压供水、变流量供水、循环供水等），可实现启停控制、转速调节、负荷切换、变频调控、联动切换（主备泵自动切换）等功能，且控制模式可通过BAS系统远程配置与切换。

本地控制冗余：具备本地手动控制功能，支持本地面板、遥控器操作，可独立设置运行参数、控制模式，当与BAS系统通讯中断时，自动切换至本地自主控制模式，维持水泵基础运行（如恒压供水模式），避免因联动中断导致供水/供能停运。

（二）数据采集要求

采集范围：可精准采集水泵设备全量运行数据，包括但不限于：运行状态（启停、故障、主备泵切换状态）、运行参数（转速、流量、扬程、管网压力、运行频率）、能耗数据（瞬时功率、累计能耗、电机电流电压）、故障信息（故障类型、故障点位、故障发生时间），确保为BAS系统研判分析提供完整、精准的数据支撑。

采集精度：数据采集精度需满足行业标准，电流、电压采集精度≤±1%，功率采集精度≤±1.5%，转速、流量、扬程采集精度与控制精度一致，能耗数据采集误差≤2%，避免因数据偏差导致BAS系统调控决策失误。

采集频率：支持可配置采集频率，常规运行状态下，采集频率为1次/10秒；能耗数据、核心运行参数（流量、压力）采集频率为1次/1分钟；故障信息实时采集、即时上传，确保BAS系统实时掌握水泵设备运行状态。

（三）通讯适配要求

协议兼容性：支持与BAS系统联动的主流标准化通讯协议，优先适配OPC UA、BACnet IP、Modbus TCP/RTU协议，协议版本需与BAS系统兼容，确保二者数据互通、指令传递无壁垒；支持协议参数自主配置，适配不同品牌BAS系统的通讯需求。

通讯稳定性：通讯链路稳定可靠，通讯延迟≤1秒，通讯成功率≥99.9%；具备通讯故障自诊断、自恢复功能，当与BAS系统通讯中断时，自动记录中断时间、中断原因，通讯恢复后，快速同步中断期间的水泵运行数据与故障信息，确保数据不丢失。

通讯接口：配备标准化通讯接口，包括RJ45以太网接口、RS485接口，接口数量满足联动需求，支持多接口冗余备份，避免单一接口故障导致联动中断；接口防护等级≥IP40，适配建筑机房、地下泵房等潮湿、多粉尘的安装环境。

（四）节能与可靠性要求

节能功能：具备自主节能调控能力，可根据BAS系统下发的节能策略，实现变频调速、按需供能、错峰运行、空载停机等节能操作；支持节能参数自主优化，可根据水泵运行时长、管网负荷变化，自动调整调控参数，提升节能效果，降低水泵运行能耗。

运行可靠性：工作环境适应性强，工作温度范围为-10℃~60℃，相对湿度范围为10%~95%RH（无凝露），可适应地下泵房、屋顶机房等不同区域的环境条件；具备过流、过压、过载、防雷击、防干转保护功能，防护等级≥IP54，确保长期稳定运行，平均无故障工作时间（MTBF）≥5000小时。

供电要求：支持宽电压供电，供电范围为AC220V±10%或AC380V±10%（适配不同功率水泵），具备断电记忆功能，断电后可保存水泵运行参数、控制模式，恢复供电后，自动恢复至断电前的运行状态，无需人工重新配置。

（五）调试与运维要求

调试便捷性：支持本地调试与远程调试（通过BAS系统），具备参数可视化配置界面，可快速校准控制精度、采集精度，调试过程简单易懂，无需专业复杂操作，可快速完成与BAS系统的联动调试。

故障预警与诊断：具备完善的故障自诊断功能，可识别水泵设备故障（如干转、过载、泄漏）、自身硬件故障、通讯故障，实时发出故障预警信号，并将故障信息上传至BAS系统；支持故障日志查询、导出，便于运维人员快速定位故障、排查问题。

二、BAS建筑设备监控管理系统的核心技术要求（适配水泵节能控制器联动）

BAS系统作为水泵节能控制器的统筹调度与数据研判中枢，其技术要求需围绕“全局调度、精准指令、数据整合、联动适配”四大核心，确保能够高效管控水泵节能控制器，实现水泵系统的智能化、节能化运行，具体如下：

（一）系统架构要求

架构兼容性：采用开放式、模块化架构，支持水泵节能控制器的灵活接入与扩容，可根据水泵系统规模、设备数量，新增节能控制器接入，无需对系统核心架构进行大规模改造；支持与其他建筑智能化系统（如IBMS平台、能耗监测系统、给排水管控系统）联动，实现数据共享与协同调度。

运算能力：具备强大的数据分析与指令运算能力，可同时处理多台水泵节能控制器上传的运行数据，快速完成数据研判、节能策略生成、调控指令下发，支持≥1000台水泵节能控制器的同时联动管控，运算延迟≤2秒。

稳定性：系统运行稳定可靠，平均无故障工作时间（MTBF）≥10000小时；具备冗余备份功能，核心服务器、通讯模块支持双备份，当核心设备故障时，自动切换至备份设备，确保系统正常运行，不影响水泵节能控制器的联动管控。

（二）指令调度与管控要求

指令精准性：可生成精准的水泵调控指令，明确调控目标（转速、流量、扬程、管网压力等）、调控时长、调控优先级，指令格式与水泵节能控制器兼容，确保指令下发后，节能控制器能够精准识别、高效执行，无指令偏差或误执行情况。

调度优先级：支持调控指令优先级设定，遵循“安全第一、稳定优先、节能为辅”的原则，应急调控指令（如水泵故障、管网压力异常）优先级高于常规节能调控指令，本地手动控制指令优先级高于BAS系统远程调控指令，避免管控冲突。

策略适配性：具备灵活的节能策略配置功能，可根据建筑使用场景、管网负荷波动、用水/用能需求，制定个性化节能调控策略，下发至水泵节能控制器执行；支持策略自主优化，通过分析节能控制器上传的运行数据、能耗数据，持续优化调控参数，提升节能效果。

（三）数据整合与处理要求

数据接收能力：可实时接收所有水泵节能控制器上传的运行数据、能耗数据、故障信息，接收延迟≤1秒，支持海量数据并行接收，确保数据不丢失、不延迟，全面掌握水泵系统整体运行状态。

数据处理能力：具备标准化数据处理功能，可对节能控制器上传的不同格式、不同规格的数据进行转换、清洗、分类，生成标准化数据；支持大数据分析，可通过分析水泵运行数据、能耗数据，识别节能优化点、设备潜在故障，为调控策略优化、运维决策提供数据支撑。

数据存储与追溯：具备集中化数据存储功能，水泵运行数据、能耗数据、调控指令、故障信息存储时长≥3年，支持历史数据查询、导出、可视化展示；所有数据可追溯，便于节能效果评估、故障溯源、运维复盘与行业合规检查。

（四）通讯与适配要求

协议兼容性：支持与水泵节能控制器适配的主流标准化通讯协议（OPC UA、BACnet IP、Modbus TCP/RTU），协议版本可灵活适配，确保与不同品牌、不同型号的水泵节能控制器实现无缝联动；支持协议自主升级，适配未来节能控制器的技术升级需求。

通讯管控：具备通讯链路监测与管控功能，可实时监测与水泵节能控制器的通讯状态，当通讯中断、通讯异常时，立即触发预警信号，提醒运维人员排查；支持通讯参数自主配置，可根据联动需求，调整通讯频率、通讯地址，优化通讯链路稳定性。

（五）运维与可视化要求

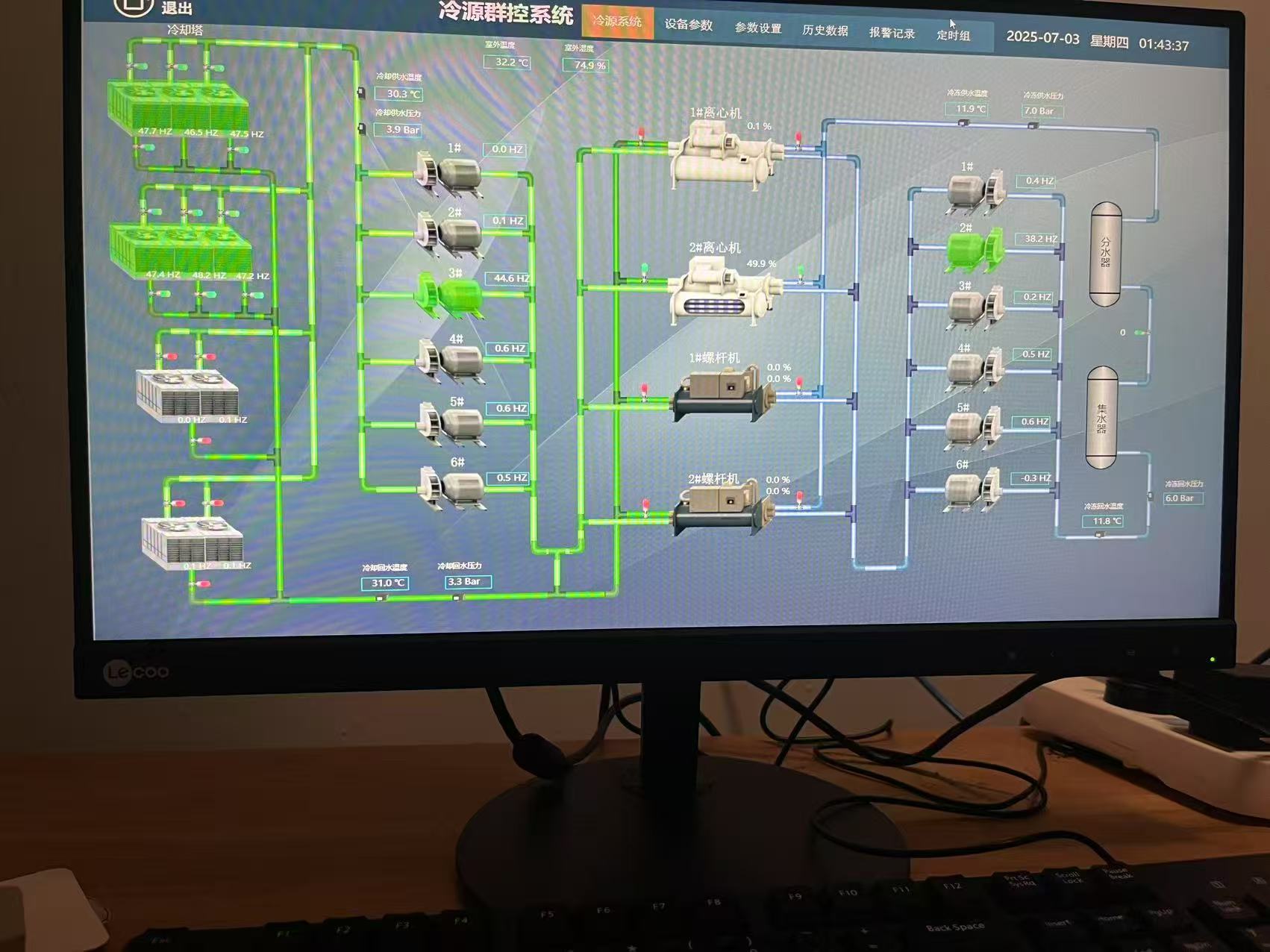

可视化管控：具备可视化管控界面，可实时展示所有水泵节能控制器的运行状态、水泵设备运行参数、能耗数据、故障信息，支持分区、分设备管控，便于运维人员快速掌握系统运行情况，精准下发调控指令。

运维便捷性：支持远程运维功能，可通过PC端、手机APP，远程调试水泵节能控制器、配置调控策略、排查通讯故障；具备运维工单管理功能，可根据节能控制器上传的故障信息，自动生成运维工单，分配至运维人员，实现运维流程标准化、可追溯。
