DCOM数据中心基础设施管理系统与 BA自控系统的应用厂家

数据中心基础设施管理系统与 BA 自控系统的融合应用

数据中心基础设施管理系统（DCIM）与 BA 楼宇自控系统（BAS）是数据中心基础设施管控的核心协同体系：BAS 是数据中心建筑机电层的实时控制执行中枢，聚焦暖通、配电、给排水等设备的就地精准调控；DCIM 是数据中心全基础设施的全局数字化管理平台，整合 BAS 控制数据与 IT、动环、能耗等全维度数据，实现 “建筑机电 + IT 设施 + 能耗管理” 的一体化监控、分析与优化。二者从控制层与管理层形成互补，共同保障数据中心7×24h 高可靠运行、PUE 值持续优化、运维效率最大化，是现代化数据中心从 “基础自控” 向 “智慧化管理” 升级的核心标配。

一、核心定位与管控边界

1. BA 楼宇自控系统（数据中心版）

定位：数据中心建筑机电设备的专用自控执行系统，是 DCIM 的底层数据采集与控制执行载体。

管控范围：聚焦数据中心建筑侧机电设施，核心为暖通空调系统（精密空调、冷水机组、冷却塔、新风 / 排风、加湿器）、高低压配电（配电柜、UPS、ATS/STS）、给排水（消防水泵、冷却水泵）、照明、通风排烟等设备。

核心作用：通过DDC 节能控制器实现设备的实时数据采集、闭环自动控制、设备联锁联动、故障本地自保，比如精密空调温湿度精准调节（±0.5℃/±3% RH）、冷站群控寻优、主备设备自动切换、消防与机电设备联锁，保障机电层设备稳定运行，为 IT 机房提供恒温、恒湿、恒压的基础运行环境。

核心特点：实时性强（响应毫秒级）、控制精度高、断网自治，即使上层平台故障，仍能独立完成设备基础控制，是数据中心运行的 “基础安全底线”。

2. DCIM 数据中心基础设施管理系统

定位：数据中心全基础设施的全局数字化管理平台，是 BA 系统的上层数据整合、分析与决策中枢。

管控范围：全覆盖数据中心 “建筑机电层 + IT 设施层 + 动环监控层 + 能耗管理层”，整合 BA 系统数据、动环监控（温湿度、烟感、水浸、门禁）、IT 设施（服务器、机柜、交换机、存储）、能耗计量（分项 / 分区域 / 分机柜能耗）、运维流程等全维度数据。

核心作用：打破各子系统数据孤岛，实现全设施状态可视化、能耗精细化分析、容量动态规划、运维流程数字化、故障根因分析、PUE 实时计算与优化，为数据中心运营提供数据支撑与决策依据，从 “被动运维” 转向 “主动预警、预测性维护”。

核心特点：数据维度全、分析能力强、运维场景化，聚焦 “全局管控与价值挖掘”，不直接参与设备底层实时控制，而是向 BA 系统下发优化策略指令（如温湿度设定值调整、冷站运行模式切换），由 BA 系统落地执行。

核心边界总结

维度BA 楼宇自控系统（数据中心版）DCIM 基础设施管理系统

管控层级底层控制执行层上层全局管理层

核心目标设备高可靠、高精度、实时化自控全设施可视化、低 PUE、智能化管理

数据特性实时采集、高频更新（秒级 / 毫秒级）、结构化多源整合、海量存储、深度分析、可视化展示

控制能力直接控制、闭环调节、本地自保下发优化策略、间接调控，无底层实时控制能力

运维场景设备级就地管控、故障紧急自保园区 / 机房级全局运维、容量规划、能耗优化

通俗理解：BA 是数据中心的 “手脚”，负责精准执行设备控制动作；DCIM 是数据中心的 “大脑”，负责整合所有信息、分析决策，并指挥 “手脚” 做出优化动作，二者缺一不可，协同实现数据中心的智慧化运行。

二、二者融合的核心应用架构

数据中心 DCIM 与 BA 的融合采用 **“三层架构”**，基于标准化通讯协议实现数据双向交互，兼顾控制实时性与管理全局性，适配新建数据中心一体化部署与老旧数据中心升级改造。

1. 现场控制层（BA 核心层）

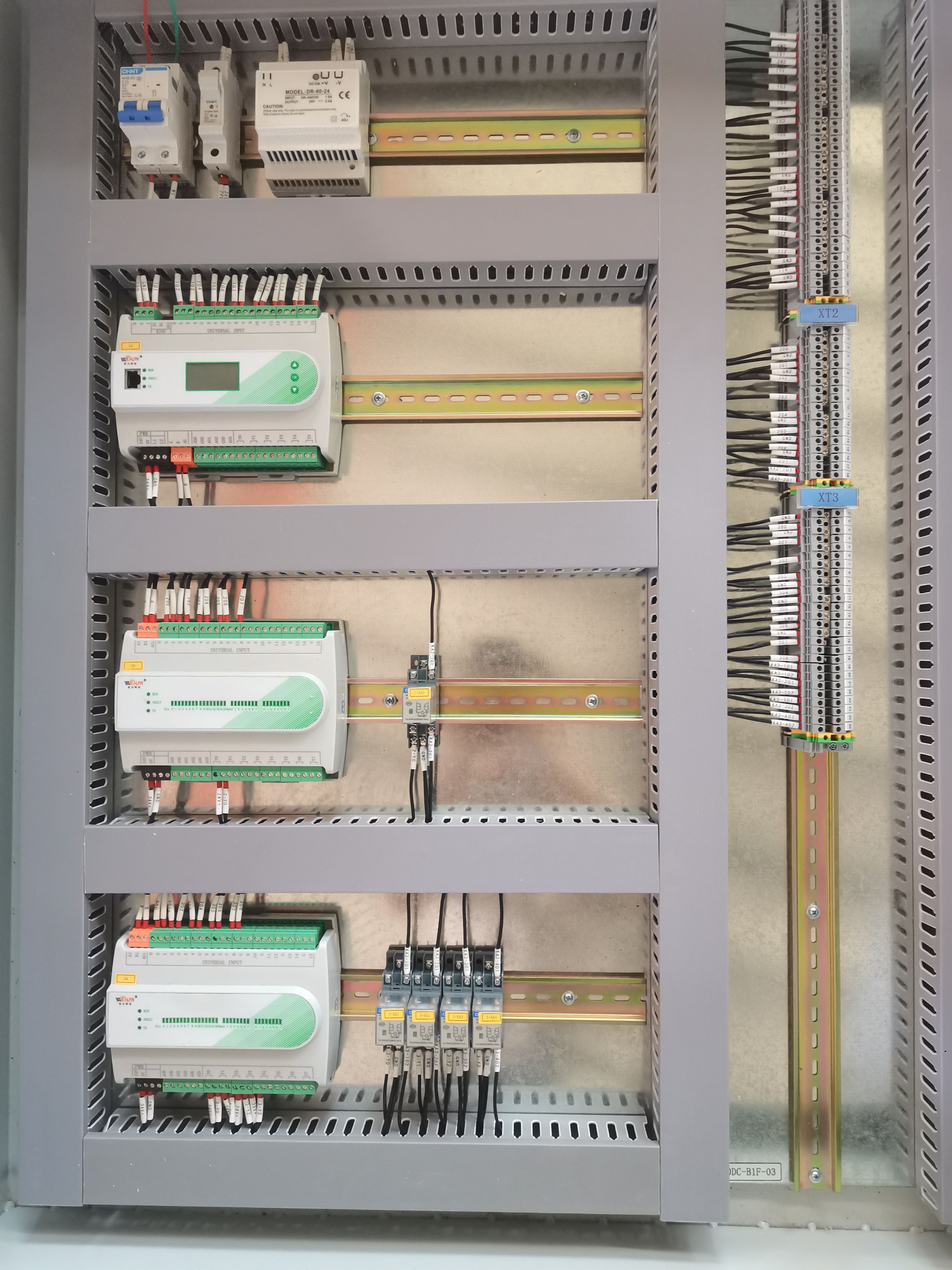

由DDC 节能控制器、传感器、执行器、BA 现场控制柜组成，是数据采集与控制执行的最小单元，直接对接精密空调、冷站、配电等设备，完成数据采集（温湿度、压力、流量、电流、功率）、逻辑运算、自动控制、联锁联动，并将实时设备数据上传至通讯层，同时接收上层 DCIM 下发的优化策略指令（如温湿度设定值、设备运行模式）。核心协议：Modbus-RTU/TCP、BACnet/IP、Profinet 等工业标准协议，保障设备与 DDC、DDC 与 BA 主机的稳定通讯。

2. 通讯传输层（数据交互枢纽）

由工业交换机、通讯网关、防火墙组成，实现 BA 系统与 DCIM 平台的安全、稳定、高速数据交互：

下行：将 DCIM 的优化策略指令（如冷站群控优化参数、机房温湿度带调整）下发至 BA 系统，由 BA 落地执行；

上行：将 BA 系统采集的设备实时运行数据、故障状态、能耗数据上传至 DCIM 平台，同时整合动环、IT、能耗计量等其他系统数据，统一推送至 DCIM。核心特点：双网冗余、断点续传、协议转换，支持异品牌 BA 系统与 DCIM 的对接，解决老旧设备协议不兼容问题。

3. 全局管理层（DCIM 核心层）

由DCIM 服务器、监控工作站、大屏展示系统、移动终端组成，是融合应用的核心终端，实现三大核心功能：

数据整合：汇聚 BA、动环、IT、能耗等全系统数据，建立统一数据中台；

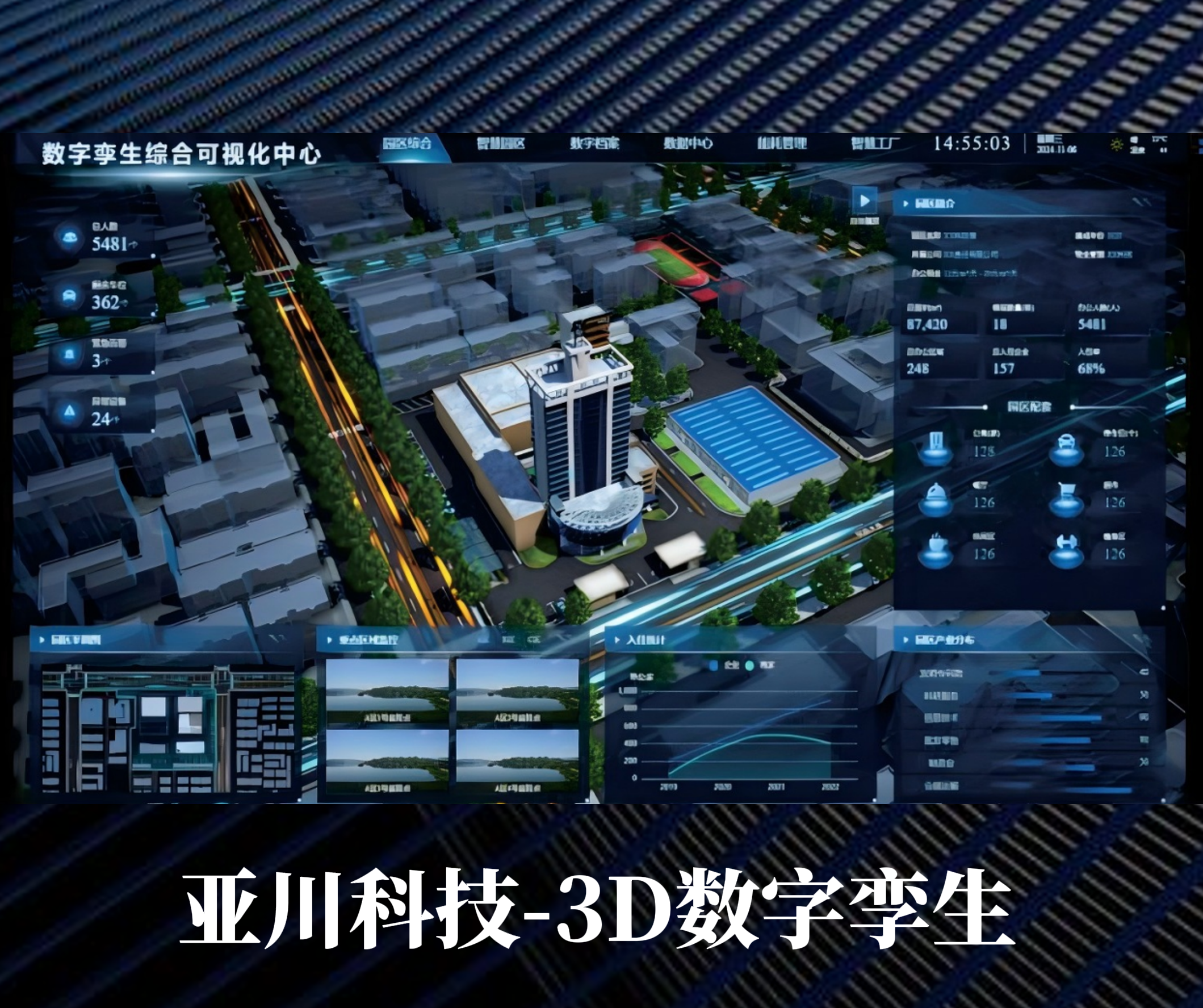

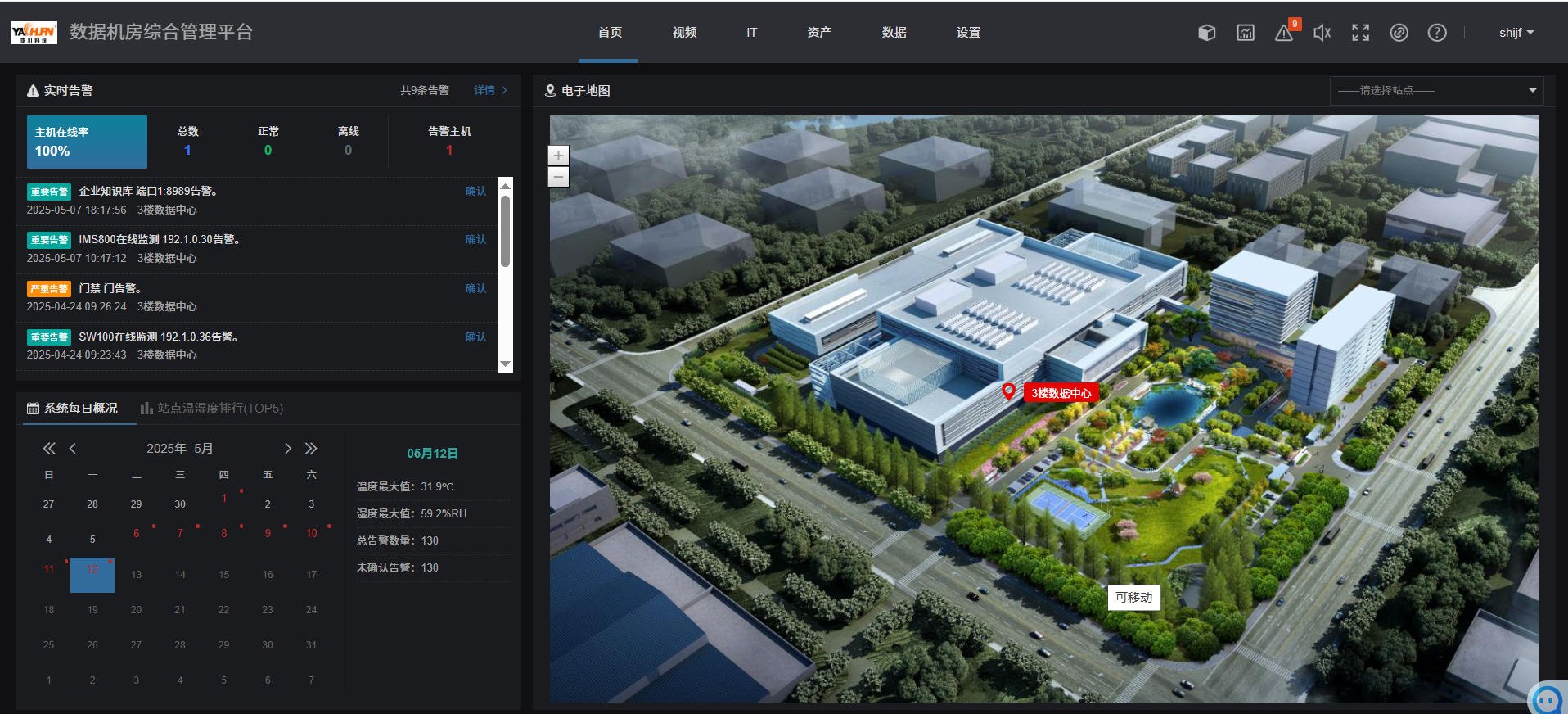

可视化监控：通过 2D/3D 可视化界面，展示全数据中心设备状态、机房温湿度分布、能耗流向、PUE 实时值、机柜容量利用率等；

分析与决策：通过大数据分析实现能耗精细化管理、容量动态规划、故障根因分析、预测性维护，并向 BA 系统下发优化指令，形成 “分析 - 决策 - 执行 - 反馈” 的闭环。
