产品名称
横切机
类别
设备
分切速度
200（m/min）m/minm/min
加工定制
是
品牌
腾拓
| 分切速度 |
200（m/min）m/minm/min |
加工定制 |
是 |
| 品牌 |
腾拓 |
最大收卷直径 |
400（mm）mmmm |

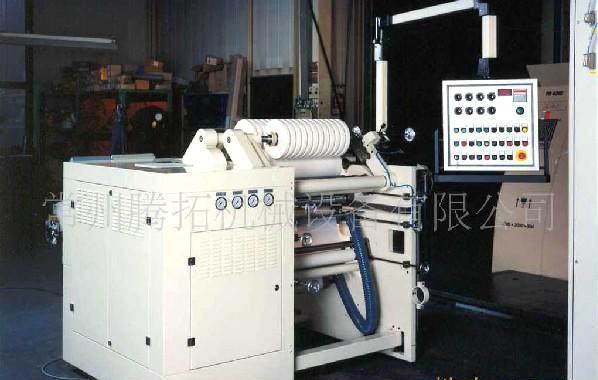

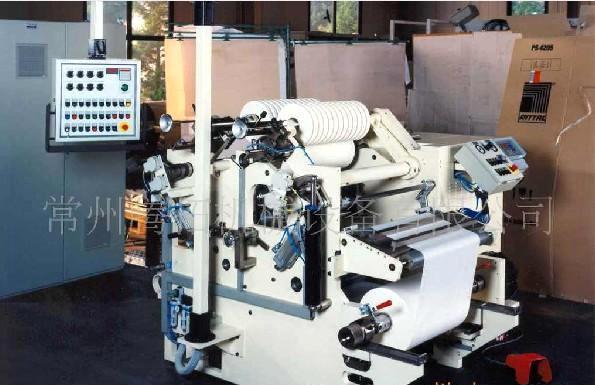

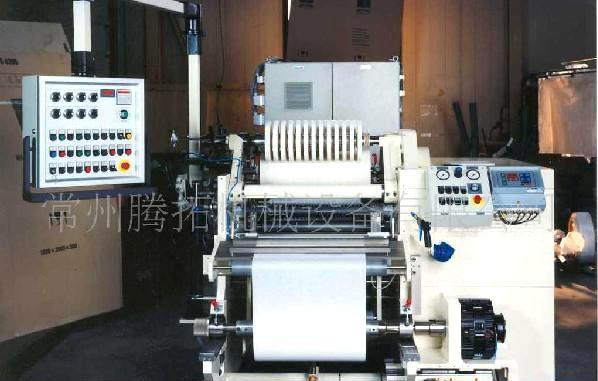

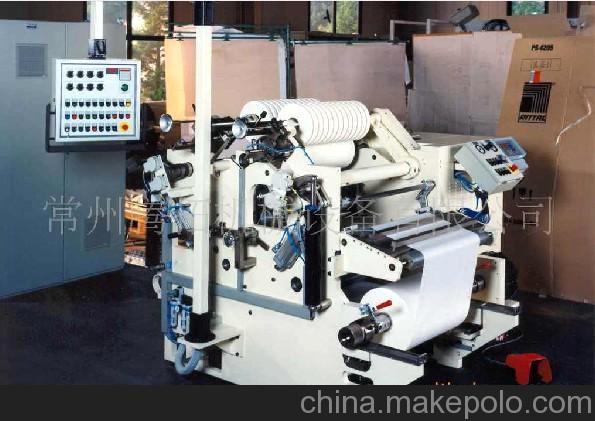

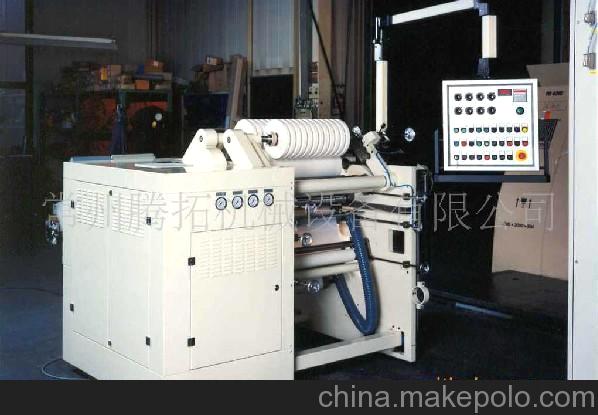

电脑主动精细分切机
一、机器类型：TT-SF1100型
TT-SF1100型薄膜纸张类分切机为双轴收卷分切机，选用中心表面及中心卷取结合的收卷方法。
二、用处
本机适用于将薄膜及纸张等卷状材料分切并收卷,选用三电机联动操控体系,放卷选用磁粉刹车及主动张力体系检测张力。收卷选用智能型锥度主动张力，人机界面，主动计长。高速，低速都安稳的张力操控，无需设定材料直径及厚度，锥度主动演算，卷取力矩与卷径成正比例函数曲线联系。
三、首要技术参数：
1、机器速度（最大）： 250m/min
2、出产速度： 200m/min
3、材料有用宽度： 1050mm
4、退卷材料最大直径： Φ600mm
5、收卷最大盘径:： Φ500mm
6、总功率： ~15kw
7、分切宽度： 10－1100mm
9、外形尺寸（长/宽/高）： 2800/2700/1300mm
10、 分量： ~ 3000kg
四、首要结构阐明;
整机由退卷部、分切设备、收卷部、传动部、电控体系及气动操控等几部分组成．
1、退卷部：
1)、卷芯直径： Φ76mm
2）、退卷卷径：（最大）： Φ600mm
3)、纠偏设备： 1套（**飞管PKE）
4)、磁粉张力操控器：10kg.m（日本三菱） 1台
5)、张力操控：日本三菱全主动操控器 1台
6)、张力检测：日本三菱压力传感器 1套
7)、放卷轴：气胀轴Φ76mm 1支
2、分切设备：
1)、上刀轴： 1套
2)、下刀轴： 1套
3)、平刀分切设备： 1套
4)、横向调刀组织： 1套
5)、纵向调刀组织： 1套
3、收卷设备：
选用双轴独自高性能沟通伺服电机主动式表面中心收卷方法，张力操控选用主动智能型锥度张力操控
1)、 卷芯内径： Φ76mm
2)、 收卷直径： Φ500mm
3)、 收卷缸： Φ213橡胶辊
4)、 驱动操控： 松下沟通伺服电机（3KW）两套
5)、 张力操控： 松下伺服操控器两套
6)、 双臂升降操控体系： 气动两套
4、传动部：
1)、主电机： 变频电机一套（**先马）
2)、变频器： 安川矢量变频器7.5KW一套
3)、传动方法 同步带传动一套 日本阪东
4)、机架 一套
5、操控体系：
1)、可编程操控器 日本三菱Fx2n-48MR
2)、DA模块 日本三菱FxnDA
3)、AD模块 日本三菱Fxn-AD
4）、人机界面 三菱
5)、电源开关 **明纬 两套
6)、主动张力操控器 日本三菱
7)、压力传感器 日本三菱
8)、长度计米器： 1套
9)、主动吹边设备： 1套
五、分切完的制品卷的质量要求：
端面平坦要求润滑无凹凸±0.01mm
