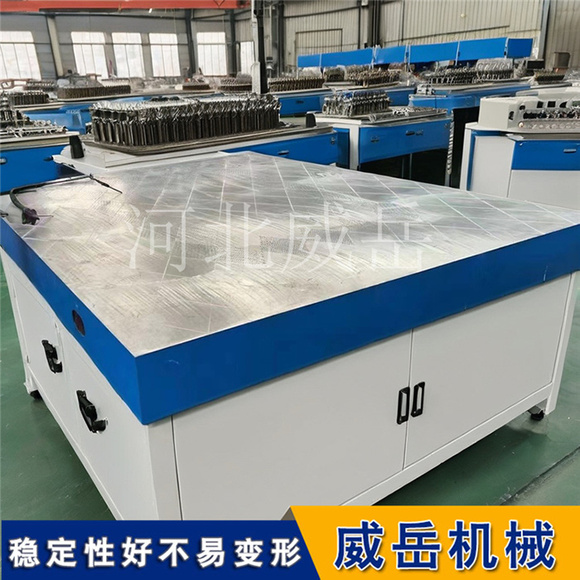

铸铁试验平台（又称铸铁平板、划线平台、检测平台）是一种由高强度铸铁铸造，经过精和密加工和时效处理后，具有相当高平面度、稳定性和刚性的基准平面工具。

主要用途：

基准平面：作为工件尺寸检测、划线的基准。

支撑平台：用于精和密装配、焊接、调试设备。

测量基准：与方箱、V型铁、百分表等工具配合，测量工件的平行度、垂直度、尺寸等。

实验平台：在科研、实验中提供稳定、水平的基座。

2. 核心特性（为何选用铸铁？）

优良的减震性：铸铁内部的石墨结构能有效吸收振动，保证测量的稳定性和准确性。

出和色的耐磨性：铸铁表面经过处理（如刮研），硬度高，使用寿命长。

良好的稳定性：通过自然时效或人工时效处理，消除了内应力，长期使用不易变形。

成本效益高：相对于花岗岩平台，在重载、撞击工况下更耐用；相对于钢制平台，减震性和成本更具优势。

易加工与修复：表面可通过精和密刮研达到相当高精度，磨损后也可修复。

3. 关键制造工艺

铸造：采用高强度灰铸铁（如HT200、HT250），树脂砂造型，确保铸件质量。

时效处理：至关重要的一步。分为自然时效（露天放置数月甚至数年）和人工时效（热处理炉）。目的是彻和底消除铸造和加工产生的内应力，防止日后变形。

粗加工：铣、刨加工工作面及底部，留出精加工余量。

二次时效：消除粗加工产生的应力。

精加工：对工作面进行精和密磨削或刮研。

刮研：传统手工技艺，用刮刀在工作面上刮出微小的凹点，形成存油点，既能保证平面度，又能减少摩擦，提高精度。这是高精度平台的标志。

检验与标注：按标准检测平面度，并刻划主要参数（型号、精度等级、出厂编号等）。

4. 精度等级与规格

根据国家标准（如中国GB、德国DIN、美国GGG-P-463c），精度通常分为：

0级：比较高精度，用于实验室、计量室。

1级：高精度，用于精和密检验、工具车间。

2级：一般精度，用于生产线检测、划线。

3级：较低精度，用于装配、焊接平台。

规格：尺寸从几百毫米×几百毫米到几米×十几米不等。大型平台通常由多块拼接而成。

5. 选用要点

精度选择：根据用途选择，并非越高越好。实验室用0级，车间检验用1级或2级即可。

尺寸选择：平台尺寸应大于被测工件，并留有放置测量工具的空间。

承载要求：考虑工件比较大重量，确保平台有足够的刚性和厚度。平台本身有允许载荷（均匀分布）和局部集中载荷的限制。

结构设计：

箱体式/筋板式：底部有加强筋，在轻量化同时保证高强度和高刚性。

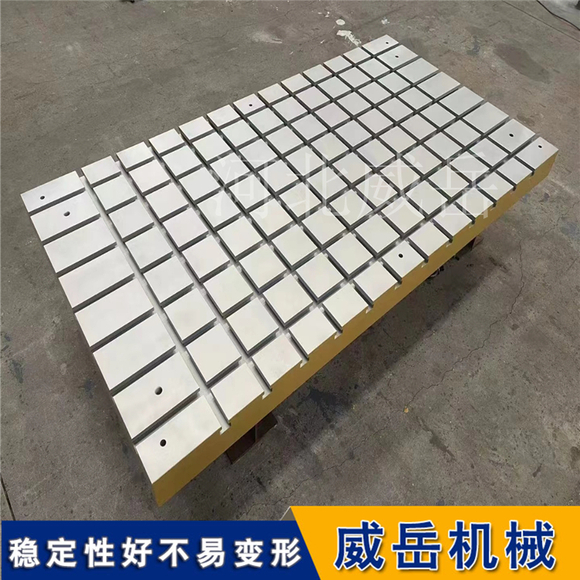

工作面：可选择全平面，或带T型槽（用于固定工件）、圆孔/网格孔（用于装配夹具）。

品牌与资质：选择有信誉的生产商，查看其材质报告、时效处理工艺和检测报告。

6. 使用与保养规范

安装调平：使用可调垫铁或地脚螺栓，将平台调整至水平状态。

预热：使用前，让平台与车间环境温度一致，减少热胀冷缩影响。

清洁防锈：使用前后清洁工作面，涂抹防锈油（如机械油或专用防锈脂），长期不用应妥善油封。

均匀负载：尽量避免局部过载，轻拿轻放工件，防止撞击。

定期检定：根据使用频率，定期（通常一年）由专业机构或使用水平仪、自准直仪进行平面度检定。

7. 常见问题与注意事项

变形：主要是时效处理不充分或安装不当（三点支撑原则）导致。

生锈：铸铁易生锈，必和须做好防潮和保养。

磨损与划伤：避免工件毛刺直接拖拉，可使用木板或橡胶垫保护。

与花岗岩平台的对比：

铸铁平台：更耐冲击、承重强、可加工T型槽、可修复、但怕潮湿生锈。

花岗岩平台：稳定性相当佳、永和不生锈、硬度高耐磨，但脆、怕撞击、无法加工T型槽。

总结：

铸铁试验平台是工业测量的“基石”。选择和使用得当，它将是一个持久耐用的高精度工具。核心在于优和质的材质、充分的时效处理、精和密的刮研/磨削工艺，以及规范的使用和保养。
