直销FTJ1100型分切机绝缘材料专用分切机

138000 / 更新时间:7月3日
最大收卷直径

500(mm)mmmm

分切速度

5-100(m/min)m/minm/min

品牌

HW

供货量

0

查看名片
  • 产品详情
  • 查看名片
产品名称 横切机
类别 设备
最大收卷直径 500(mm)mmmm
分切速度 5-100(m/min)m/minm/min
品牌 HW
分切速度 5-100(m/min)m/minm/min 加工定制
品牌 HW 外形尺寸 2316X2440X1200(mm)mmmm
总功率 13(Kw)Kw 收卷轴 分张力气胀轴
最大质料宽度 1050(mm)mm 最大质料直径 600(mm)mm
最大收卷直径 500(mm)mmmm

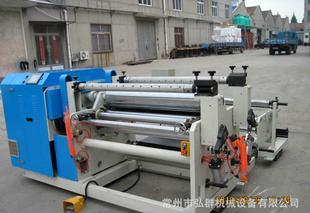

直销FTJ1100型分切机/绝缘材料专用分切机

一:机器简介

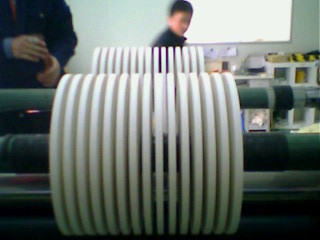

FTJ550-1600型分切机首要将云母带母卷筒分切为不同宽度的产品。

其首要功用如下:

1、  放卷光电纠偏;分两档:手动档和主动档

2、  收卷方法:表面中心卷取;

3、  放卷张力选用西门子模块张力;

4、  圆刀分切;

5、  定长主动停机,长度主动计米;

6、  具有切边设备,边料由风机排出;

7、  特别适宜于窄带的分切

二:机器适用范围

1、适用基材:60--250g/m2各种绝缘材料、云母带等;

2、适用职业:与各种绝缘材料、纸张、薄膜的相关职业

3适用工艺:制品查验、制品分切成盘

三:首要技术参数

    1机器速度(最大):               100m/min



       2出产速度:                 5--100 m/min



       3材料有用宽度:                   1000mm



       4放卷材料最大直径                   Φ600



       5收卷最大盘经:                       Φ500



      6、最小分切宽度                     5mm



        注:10mm以上一次分切,10mm以下分两次分切



       7、分切精度                        ±0.1mm



       8、总装机功率                     ~ 18KW



       9、 分量                           ~ 2600KG



四.首要结构阐明;



整机由放卷部,上下刀分切设备,传动部,收卷部,电控体系等几部分组成.



1、放卷部:



1).卷芯直径:                  φ76mm



2).退卷卷径(最大):       φ600mm



3).光电主动纠偏设备:          1套



4).手动张力操控:                   1套



5).放卷气胀轴:                    1套



6).磁粉制动器(带冷却电扇):        1台(20KG)



7).过度辊    φ100X1100铝辊(HV300)(以下相同)



8)、放卷机架:                       1套



2、分切设备(不含**,供给**直销商):



1).超精加工上刀轴(φ65mm):    1套



2).超精加工下刀轴(φ65mm):    1套



3)、上刀对刀组织                    1套



4)、左右对刀组织                     1套



3、收卷设备:



    1).卷芯内孔直径:                φ76



     2).卷盘直径:                       φ500mm



    3).收卷气胀轴(φ76):              1套(共2条)



        收卷气胀轴(φ55):               1套(共2条)



收卷钢轴(φ40):               1套(共2条)



         阐明:气胀轴上带标尺



    4).张力操控(平衡):             2套



5).收卷超精加工主辊(φ210mm X1100mm):1套



6).计米器 (计米轮)                 1套



4、传动部:



   1).电机:                 3X5.5kw-6P



   2). 机械传动                       3套



3).分切大臂                       2套



4).分切大臂摇摆气缸               2套



5).气压传动                       2套



   6) .过度辊      φ100铝辊(HV300)



7).精加工墙板                     1套



5.操控体系:



1).放卷西门子模块张力操控:              1套



2).放卷主动纠偏操控:              1套(广东)



3)、磁粉制动器:                    1台(兰菱)



   4)、变频器                    3台X5.5kw(正弦)



     5)、西门子模块                            1台(台达)



6)、AD模块                           1台(台达)



7)、触摸屏                           1台(威纶,真彩556)



     8)、压臂气缸升降操控                2件



   9)、长度计米                       1套



     10)、低压电器                      1套(国产名牌)



6.设备结构:钢件结构



7.配件:



        1、易损轴承:2



        2、按钮:2



        3、气动接头若干



        4、运用阐明书:1



   8、东西



1油壶                            一件



26mm十字螺丝刀                    一件



36mm一字螺丝刀                    二件



410”活动扳手                     一件



58”钢丝钳                        一件



61铁锤                        一件



710、12、14、17、19mm两用扳手    各一件



8五件套内六角扳手                  一套



9、气胀轴的充气嘴                    二件



10)、勾头扳手                        一件



五、不包括本公司直销范围内之事宜



1)、试机运用的各种材料;



2)、衔接本机器的机外电气线路工程;



3)、0.6Mpa,0.2M3/Min枯燥清洁压缩空气源及机外压缩空气管道;



4)、本机器装置的土建工程;



5)、因买方要求更改机器装置方位所添加的电气线路工程等;

6、本合同未列出的辅佐设备助工位用具等;
