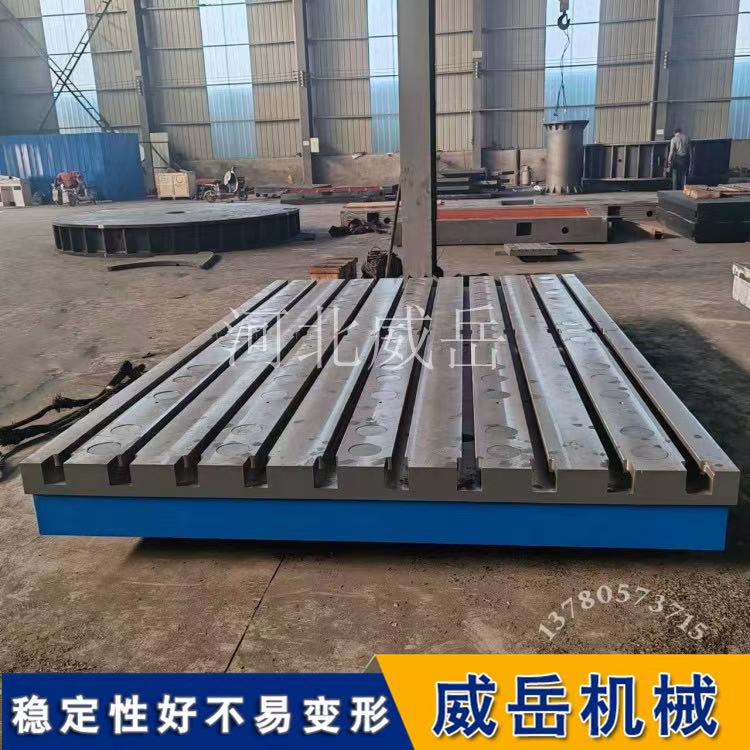

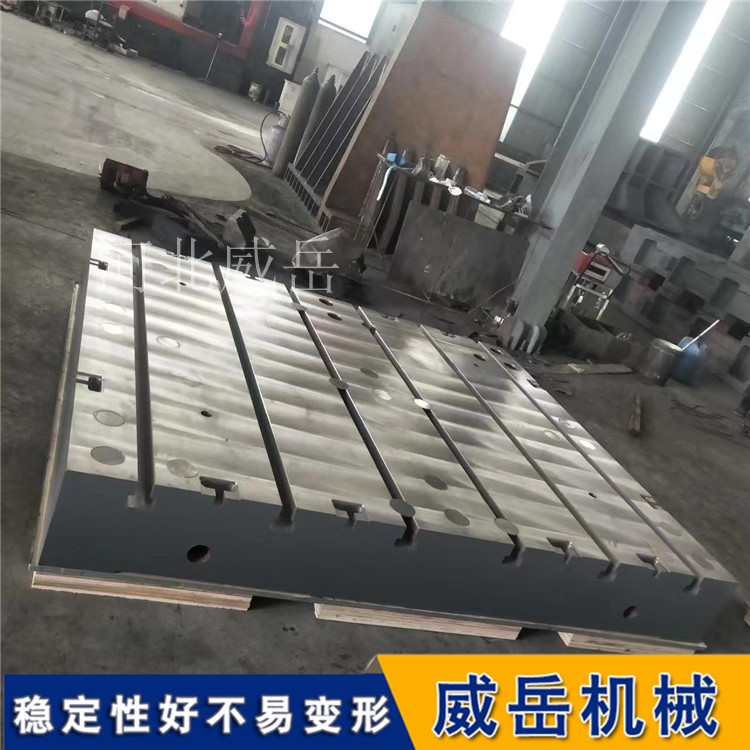

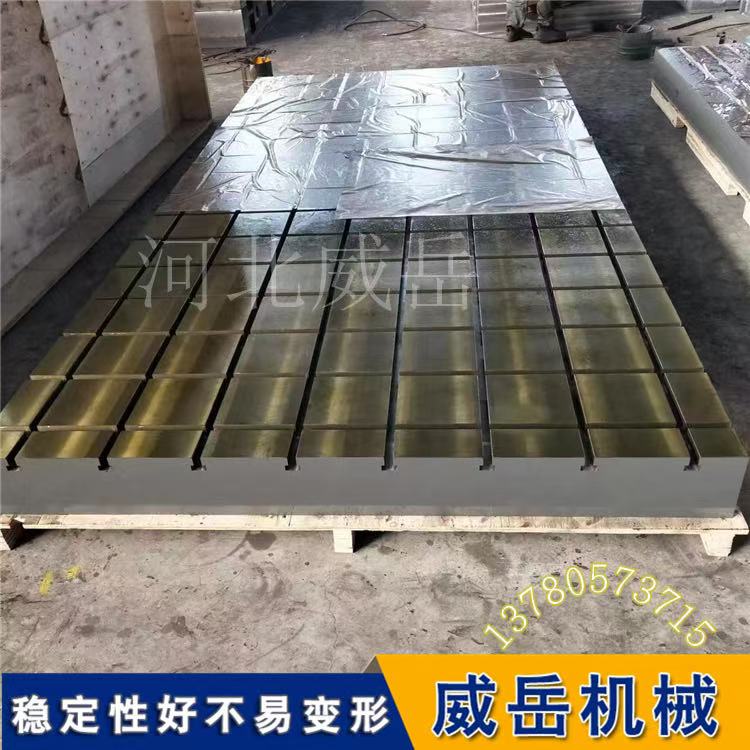

轨道交通转向架调试 高精度 T 型槽装配平台

铸铁装配平台的T 型槽设计需遵循国家标准与工业使用需求，核心规范集中在尺寸精度、结构匹配性、承载安全性三大维度，具体要求如下：

遵循的国家标准铸铁平台 T 型槽的基础设计规范参考 GB/T 22095-2008《铸铁平板》，同时需结合 GB/T 158-2018《T 型槽》 中对槽型尺寸、公差的明确要求，确保 T 型槽与配套螺栓、压板的通用性。

槽型尺寸与公差规范

槽宽与槽距：T 型槽的宽度（常见规格有 12mm、16mm、20mm、24mm、30mm 等）需根据平台承载能力和夹具螺栓规格确定，槽宽公差需控制在 H8~H10 级；槽间距需均匀分布，相邻槽间距公差≤±0.5mm，同排槽的直线度误差≤0.1mm/m，避免影响夹具的平行安装。

槽深与槽底尺寸：槽深需保证螺栓头部能完全嵌入槽内，通常槽深比螺栓头部高度大 2~3mm；槽底需设计成圆弧过渡（半径 R≥1mm），防止应力集中导致槽底开裂。

侧面垂直度：T 型槽的两侧面与平台工作面需保持垂直，垂直度误差≤0.05mm/100mm，确保压板与槽侧面贴合紧密，夹紧力均匀。

结构布局规范

排布方式：T 型槽通常采用纵向、横向或十字交叉排布，交叉处需做倒角或圆弧处理，避免刀具加工时产生崩角；重型装配平台可采用多排平行排布，满足多工位或大型工件的多点固定需求。

边缘距离：较外侧 T 型槽距离平台边缘的距离≥槽深的 2 倍，且不小于 50mm，防止平台边缘因开槽过近而出现崩裂、变形。

数量匹配：T 型槽数量需结合平台尺寸和使用场景，小型平台（≤1000mm×1000mm）一般设 2~4 条槽，大型平台（≥2000mm×1500mm）可设 6~10 条槽，保证工件不同位置的夹紧需求。

加工与质量规范

加工工艺：T 型槽需在平台时效处理和精加工完成后进行铣削加工，避免先开槽再时效导致槽体变形；加工后需对槽内进行去毛刺处理，防止划伤螺栓或操作人员。

表面质量：槽内表面粗糙度需≤Ra3.2μm，无气孔、砂眼、裂纹等铸造缺陷；工作面与 T 型槽的衔接处需平滑过渡，无台阶差。

承载与使用规范

载荷匹配：T 型槽的设计需与平台额定载荷对应，重型平台的 T 型槽需加厚槽壁、变大槽宽，防止夹紧或承重时槽体变形；单个 T 型槽的许用夹紧力需通过计算确定，严禁超载荷紧固螺栓。

配套件要求：安装时需使用与 T 型槽规格匹配的T 型螺栓、压板、螺母，禁止使用非标螺栓或强行安装过大规格的紧固件，避免挤压损坏槽壁。

铸铁装配平台的 T 型槽是实现工件夹紧固定的核心结构，使用时若操作不当，相当易造成槽体变形、磨损甚至开裂，直接影响平台精度和使用寿命。以下是具体注意事项：

配套件选型要精和准

必和须使用与 T 型槽规格完全匹配的 T 型螺栓、压板和螺母，严禁用非标螺栓或尺寸偏大的紧固件强行嵌入。螺栓头部需完全卡入槽内，不得出现 “悬空” 或 “卡边” 情况，否则紧固时会挤压槽壁导致变形。

压板厚度和宽度需适配槽型，避免压板过窄导致局部压强过大，划伤槽侧面；压板与工件接触部位建议垫上软垫（如橡胶垫、铜垫），分散夹紧力的同时防止螺栓打滑损伤槽体。

紧固操作要规范

紧固螺栓时需均匀用力，采用交叉对称的拧紧顺序（如四角→中间），避免单侧受力过大导致槽体局部应力集中。禁止用加长扳手暴力拧死，防止螺栓断裂或槽壁崩裂。

夹紧力需根据工件重量和材质调整，轻型工件适度夹紧即可，重型工件需分多次逐步加力，确保工件稳固且不损伤槽体。

使用过程要防损伤

禁止在 T 型槽内进行焊接、切割等高温作业，高温会使槽体铸铁组织发生变化，导致槽壁变形、硬度下降，后续无法稳定固定螺栓。

移动或吊装工件时，避免工件边缘剐蹭 T 型槽口，防止槽口出现崩角、毛刺；若需在平台上调整工件位置，应先松开螺栓，严禁强行拖拽工件带动螺栓滑动，造成槽内严重磨损。

清洁维护要及时

每次使用后，需用毛刷或压缩空气清理 T 型槽内残留的铁屑、油污、冷却液等杂质，避免杂质堆积在槽底或侧面，影响后续螺栓安装的贴合度，长期堆积还会导致槽内生锈。

若槽内出现轻微毛刺，可用油石轻轻打磨去除，禁止用锉刀或砂轮暴力打磨，防止破坏槽体尺寸精度。

闲置防护要到位

平台长期闲置时，除了在工作面涂防锈油，还需在 T 型槽内均匀涂抹防锈脂，或插入专用的槽型保护条，防止槽内生锈、积灰。

避免在 T 型槽内放置重物或尖锐工具，防止槽体被压变形或划伤。
