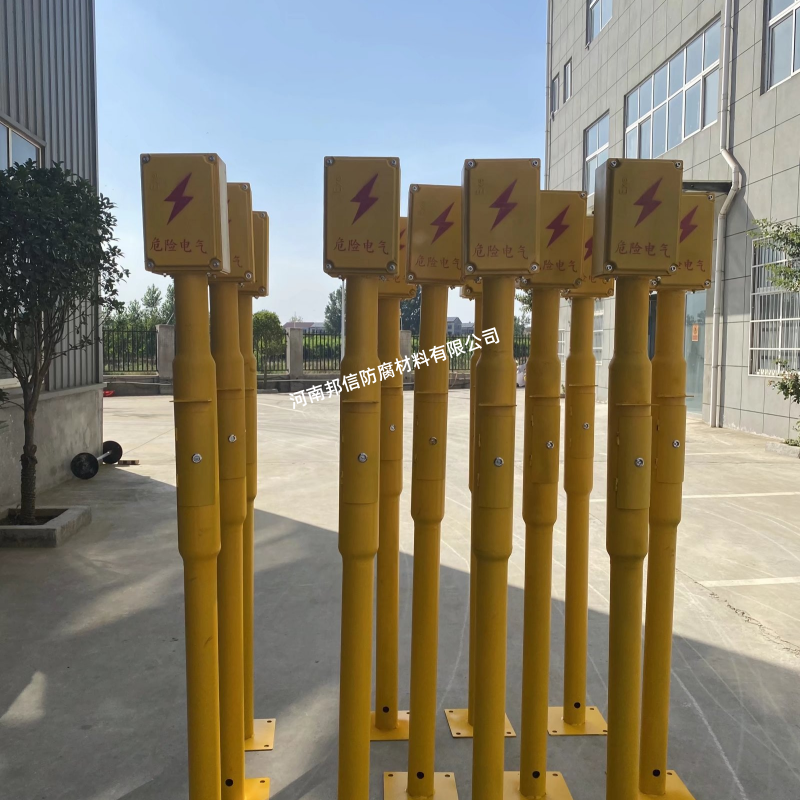

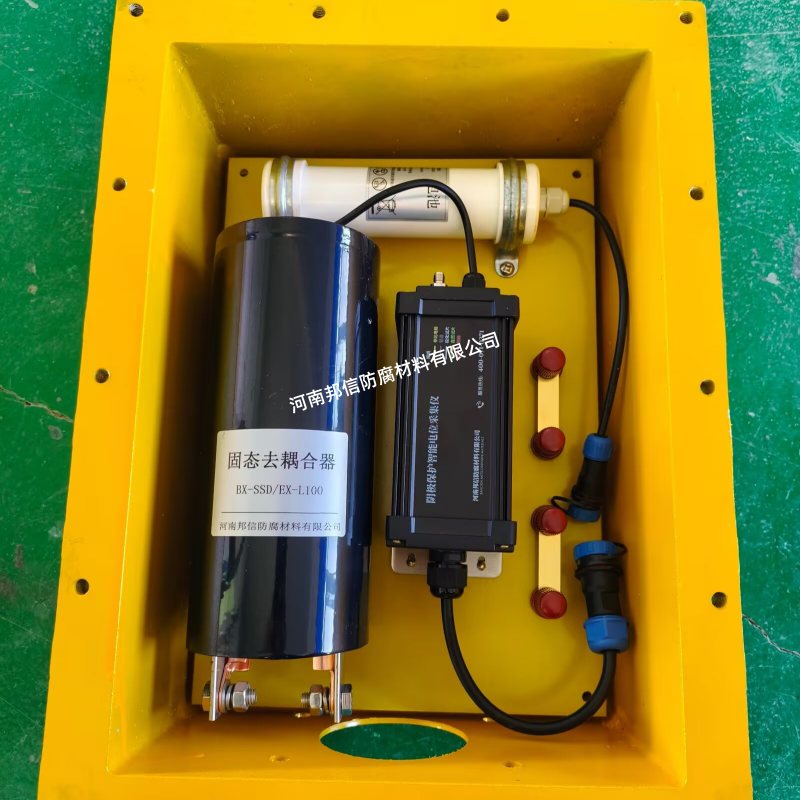

SSD系固态去耦合器测试桩 管道阴极保护ZR-2管道排流带状锌

一、核心功能与工作原理

直流隔离：直流闭锁电压 ±1V~±5V 可调，直流阻抗≥1000MΩ、漏电流≤1μA，阻止阴极保护电流流失，确保电位稳定在 - 0.85V~-1.20V（CSE）。

交流泄放：50Hz 交流阻抗≤50mΩ，稳态通流 20-100A，短时耐受≥3500A（50Hz/30 周波），高效泄放杂散电流。

过压防护：雷击浪涌耐受 50-100kA（8/20μs），纳秒级响应（≤1μs），嵌位残压≤±6V，防护直击雷与感应雷。

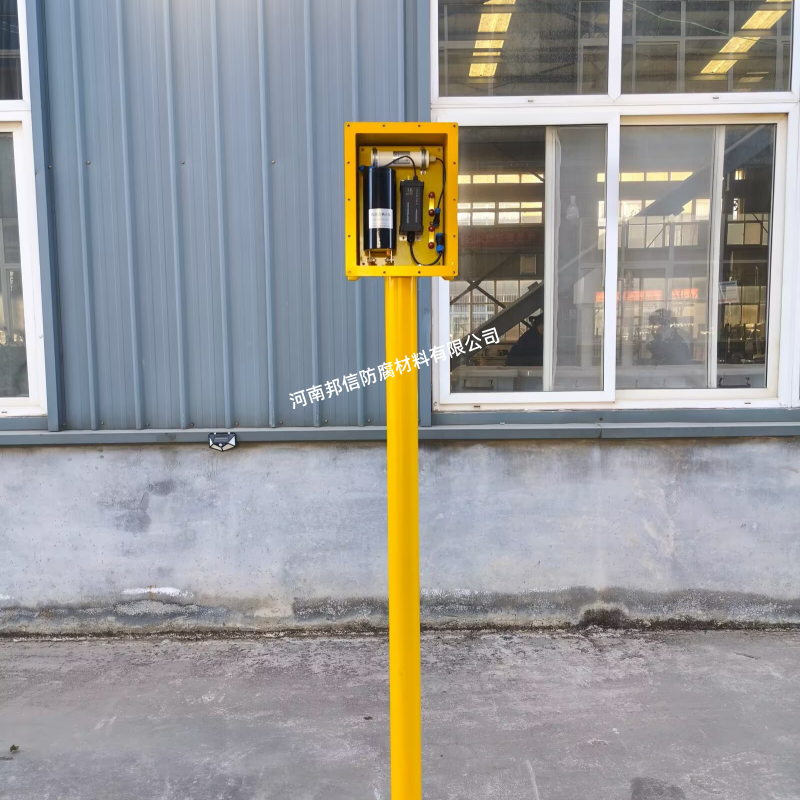

测试监测：集成电位 / 电流测试端子、接地端子，支持现场巡检；智能型可通过 4G/LoRa 上传电压、电流、温度、导通次数等数据，实现故障告警。

二、关键技术参数与选型

参数类别

核心指标

选型范围

应用依据

电气性能 直流闭锁电压 ±1V~±5V（可调） 匹配阴极保护电位，避免误通 / 泄漏

直流漏电流 ≤1μA（高精度）/≤1mA（常规） 漏电流越小，阴极保护损耗越低

交流稳态通流 20-100A（50Hz） 按杂散电流强度确定，强干扰选高值

浪涌耐受 50-100kA（8/20μs） 高雷区选≥100kA，普通区选 50kA

响应时间 ≤1μs（高速型≤25ns） 瞬态过压场景需纳秒级响应

安全防护 防爆等级 Ex d ⅡC T6/Ex e Ⅱ T4/Ex i 按爆炸危险区域（1 区 / 2 区）与温度组别

防护等级 IP65（户外）/IP67（埋地）/IP68（水下） 户外选 IP65，埋地 / 水下选 IP67/IP68

外壳材质 铸铝 / 316L 不锈钢 / 碳钢（环氧灌封） 腐蚀环境选不锈钢，普通户外选铸铝

智能功能 通信模块 4G/5G/LoRa（可选） 远程监测与运维需求

传感器配置 电压 / 电流 / 温度 / 导通次数 故障诊断与状态评估需求
