纯镍N6合金

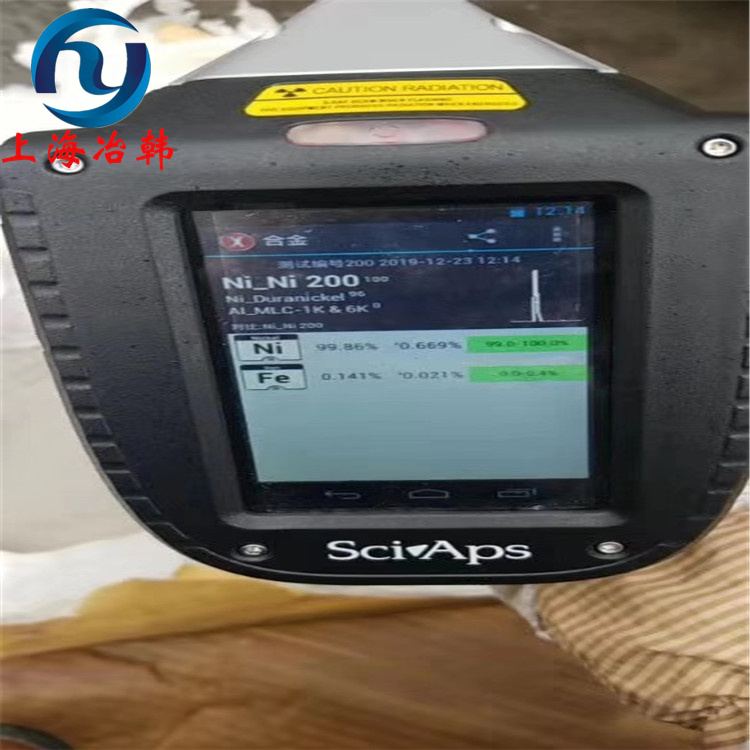

纯镍N6的耐高温性能需从不同角度评估，包括长期抗氧化温度、高温强度保持能力以及加工温度范围。
在抗氧化性方面，纯镍N6在高温下能形成稳定的氧化镍保护层。实验数据显示，其在1000°C的氧化环境中，100小时后的氧化增重仅为0.1 mg/cm²，表明在1000°C下仍具有优异的抗氧化能力。
另有资料指出，纯镍在温度超过600°C时才开始氧化，而N6合金在800°C时仍不氧化，进一步支持其在800°C以上环境中的抗氧化稳定性。
高温力学性能上，N6合金在800°C时抗拉强度可达520 MPa，在1000°C时仍保持300 MPa的抗拉强度，显示其在1000°C下能维持较高的结构强度。
加工工艺方面，N6合金的热加工温度范围较宽。锻造通常在900°C至1200°C进行，而热压缩试验表明，流变失稳区外的合理变形参数区间为800~1100°C，其中1000~1100°C为推荐加工温度范围。
退火处理则在600°C至800°C进行。
综合来看，纯镍N6在1000°C以下可长期保持抗氧化和强度特性，而短期或加工应用中可耐受更高温度，如1100°C以上。
微信扫一扫
