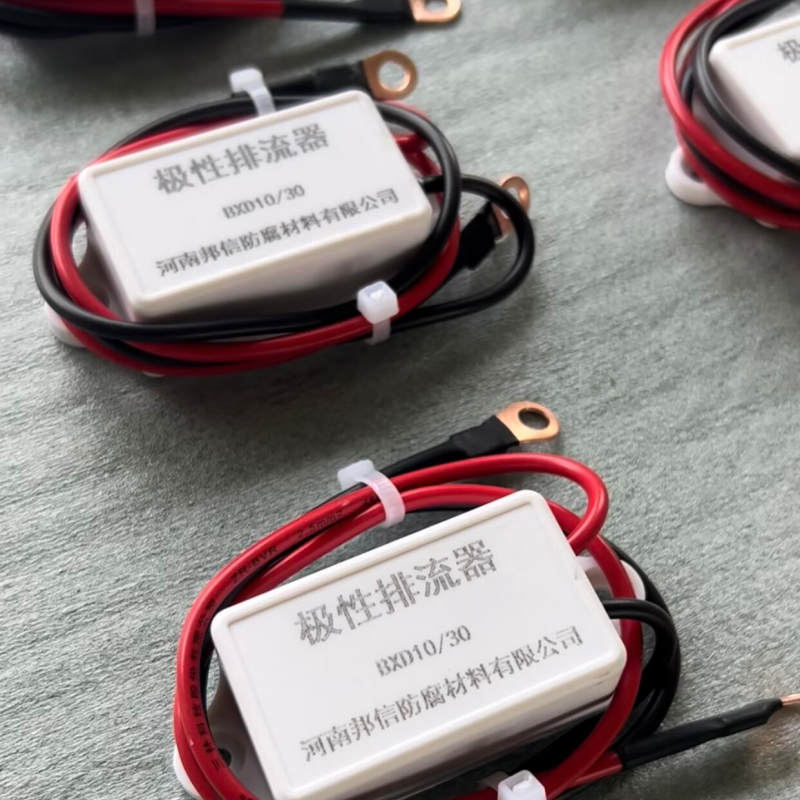

一、 核心作用：防腐蚀与防雷的双重逻辑
1. 防杂散电流腐蚀：单向排流 + 反向阻流
金属管道在电气化铁路、高压直流输电等场景下，易受单向直流杂散电流侵入，电流流出点会发生阳极溶解腐蚀。
极性排流器的核心机制为：
正向导通排流：当管道电位高于大地（杂散电流侵入），内部二极管在 0.2V~0.7V 阈值内导通，形成低阻通路（≤50mΩ），将杂散电流定向泄放至地床，避免电流在管道表面流出腐蚀。
反向截止阻流：阴极保护状态下，管道呈负电位（-0.85V~-1.2V CSE），排流器反向呈现≥1MΩ 高阻抗，漏电流≤1μA，阻断阴极保护电流向大地流失，保障保护电位稳定。
2. 防雷防护：集成浪涌模块，抑制瞬态过压
雷电直击或感应会在管道产生数千伏瞬态过电压，击穿管道防腐层或损坏阴保设备。极性排流器通过内置防护组件实现防雷：
核心组件：并联 MOV（氧化锌压敏电阻）+ GDT（气体放电管） 组合模块。
防护逻辑：雷击过电压达到阈值时，MOV 快速响应（≤1ns）钳位残压，GDT 后续泄放大电流，将管道与地床间的过电压限制在防腐层耐受范围内（通常≤100V），避免绝缘击穿与电位失控。
二、 带防雷功能的极性排流器技术参数
参数类别
防腐蚀核心参数
防雷核心参数
适配场景要求
直流特性 正向导通压降≤0.7V反向阻断电压≥1000V反向漏电流≤1μA - 匹配阴极保护系统运行电压，避免误动作
通流能力 稳态直流通流 20A~100A 浪涌耐受电流≥50kA（8/20μs）工频故障电流耐受≥3500A（30 周波） 强干扰 / 雷暴区选高规格
响应性能 直流响应≤10μs 浪涌响应≤1ns残压≤100V 雷电多发区需纳秒级响应
环境防护 工作温度 - 40℃~+70℃防护等级 IP65/IP67 耐雷击次数≥10 次（额定浪涌） 户外 / 埋地 / 沿海腐蚀环境
三、 典型应用场景与安装要点
1. 高风险场景适配
电气化铁路 / 地铁沿线管道：单向直流杂散电流 + 雷电感应双重风险，需选带防雷模块的极性排流器，每 500m~1000m 安装 1 组。
高压输电走廊管道：工频感应 + 雷击直击风险，搭配复合接地床（接地电阻≤1Ω），提升排流与防雷效率。
雷暴高发区长输管道：如山区、空旷地带管道，需选用浪涌耐受≥100kA 的型号，与管道防雷接地网连通。
2. 安装关键规范
正负极严格区分：管道侧接正极，接地极侧接负极，接反会导致阴极保护电流大量流失，引发管道腐蚀。
接地系统优化
接地极选用铜包钢或锌带，埋深≥2.5m，土壤电阻率 > 500Ω・m 时回填降阻剂。
防雷接地极需与管道保持≥5m 水平距离，避免雷击时地电位反击管道。
与阴保系统协同：安装在绝缘接头、测试桩附近，避免与牺牲阳极 / 强制电流系统形成回路干扰。
防雷模块检查：确保 MOV/GDT 无老化、漏液，接线端子紧固，避免接触不良导致防雷失效。
