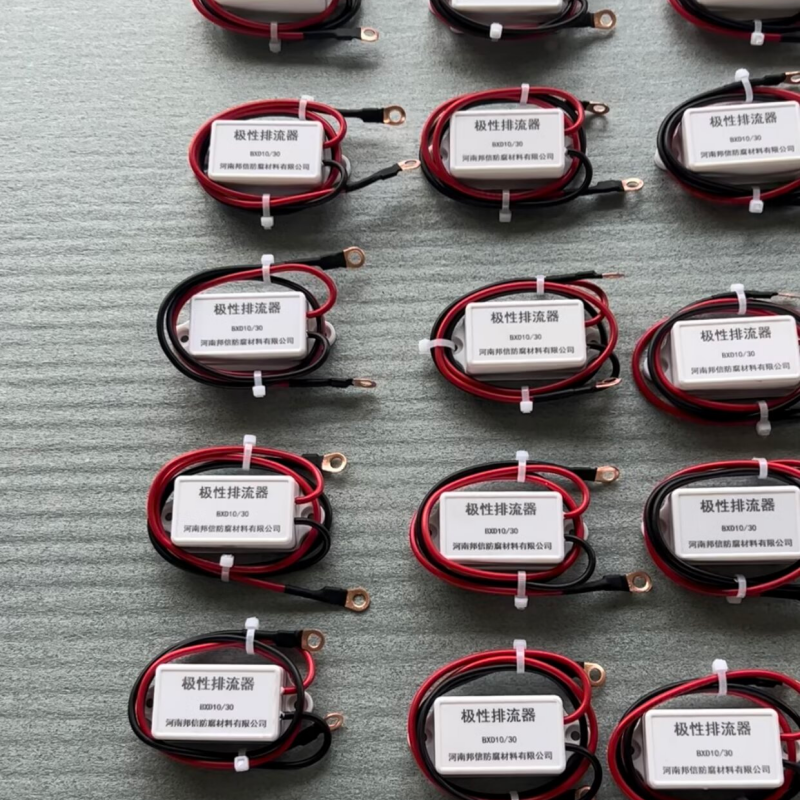

典型应用场景与协同方案

1. 适用场景

电气化铁路 / 地铁并行段：与轨道电位限制装置（OVPD）协同，定向泄放牵引回流产生的正向直流杂散电流，将管道直流干扰电位控制在≤2V。

高压直流输电接地极周边：应对接地极入地电流形成的单向直流杂散电流，保护长输管道阴极保护系统。

化工园区 / 变电站：处理变频器、直流电源等设备产生的单向直流杂散电流，防止管道电化学腐蚀。

储罐 / 站场：安装于绝缘接头、储罐底板，防止杂散电流腐蚀与人员触电风险。

2. 协同防护方案

组合方式

功能分工

适用场景

极性排流器 + 固态去耦合器 极性排流器主单向直流排流，固态去耦合器强化交流排流与浪涌防护 交直流混合干扰段（如高压输电 + 电气化铁路交叉区）

极性排流器 + 复合地床 排流器提供通路，地床降低接地电阻（≤1Ω），提升排流效率 高土壤电阻率区域（>500Ω・m）

极性排流器 + 电位监测仪 实时监测管地电位，联动调整排流阈值，避免过度排流导致阴极剥离 电位波动频繁的复杂干扰区

四、安装与运维规范

1. 安装要点

位置选择：优先干扰源附近、电位测试桩处，与管道水平距离≥5m，避开岩石与积水区。

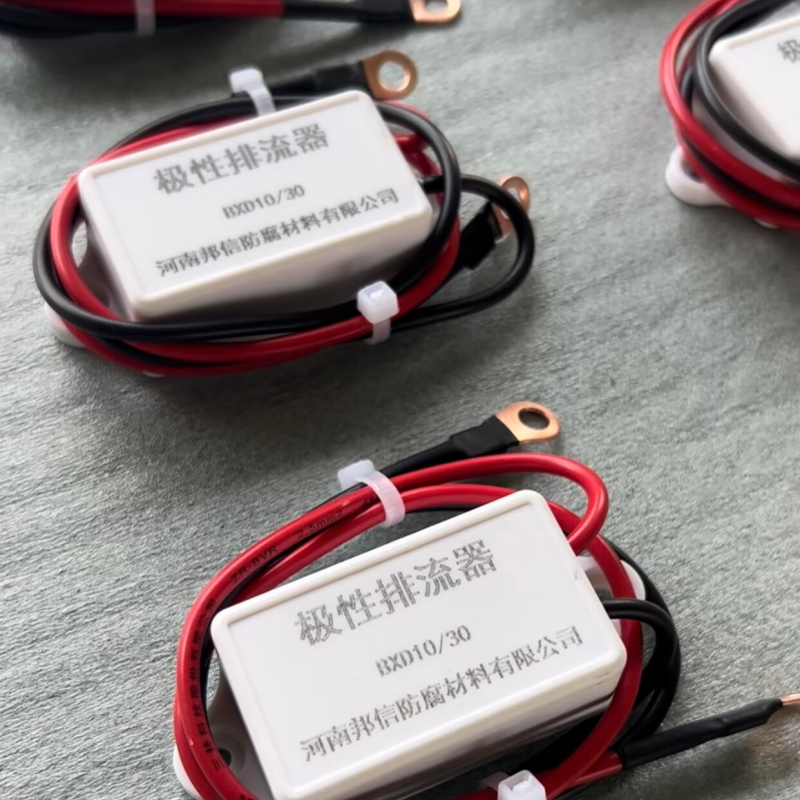

接线规范：严格区分正负极—— 管道侧接排流器正极，接地极侧接负极；用≥16mm² 铜芯耐腐电缆，压接 / 焊接牢固，加装绝缘接头防回路误通。

接地要求：接地极埋深≥2.5m，回填降阻剂，接地电阻≤1Ω；多极接地极间距≥10m，避免屏蔽效应。

固定与标识：设备垂直安装，记录位置、参数与接地电阻，便于运维追溯。

2. 运维周期与合格判据

周期

维护项目

合格判据

季度 管地电位、接地电阻、设备温度 保护电位 - 0.85V~-1.2V CSE，接地电阻≤1Ω，温度≤60℃

半年 正向导通压降、反向漏电流 正向压降≤0.7V，反向漏电流≤1μA

年度 浪涌模块性能、元件老化 浪涌残压≤45V，无漏液 / 鼓包，绝缘电阻≥1MΩ

五、与无极性排流器的核心区别

对比维度

极性排流耦合器

无极性排流器

电流方向 单向导通（仅管道→大地） 双向导通（适配极性反转电流）

适用场景 单向直流杂散电流为主 交直流混合、极性频繁反转

安装要求 需严格区分正负极，避免接反 无极性，两端可任意连接

阴极保护适配 反向截止阻流，漏电流更小 依赖高隔离阻抗，漏电流相对较大
