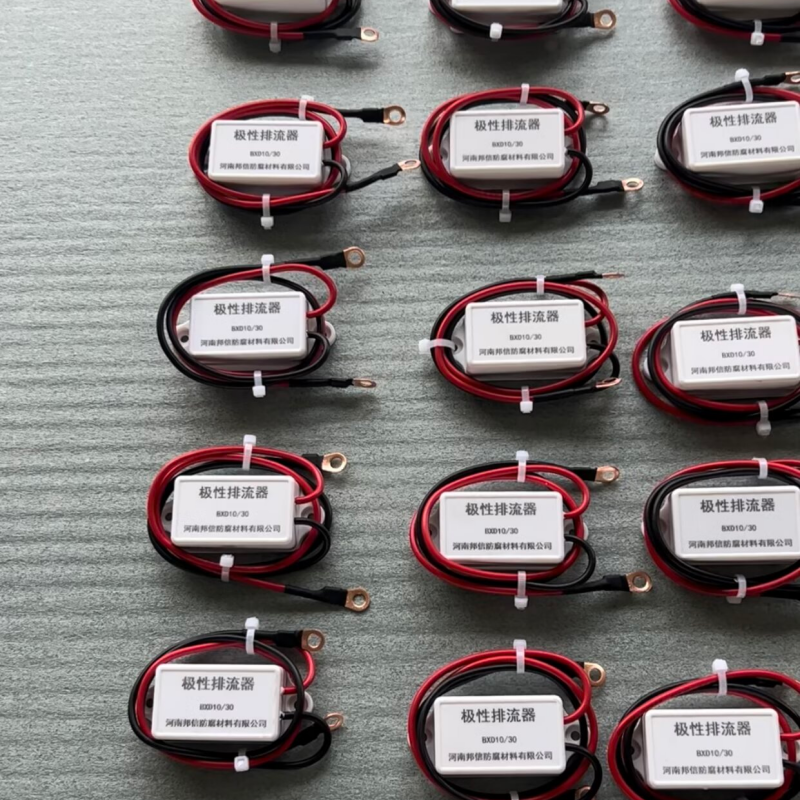

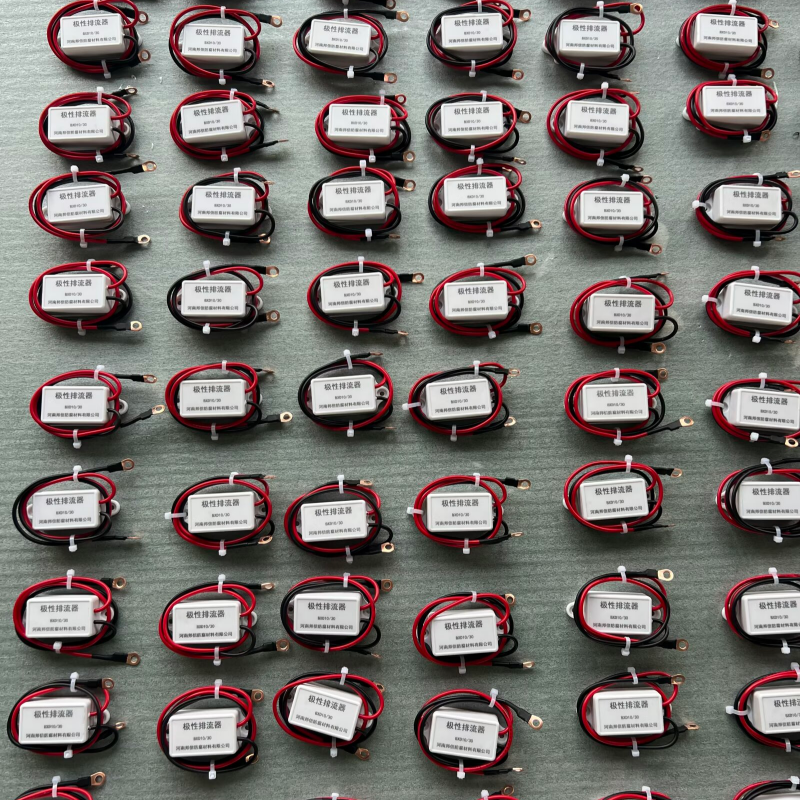

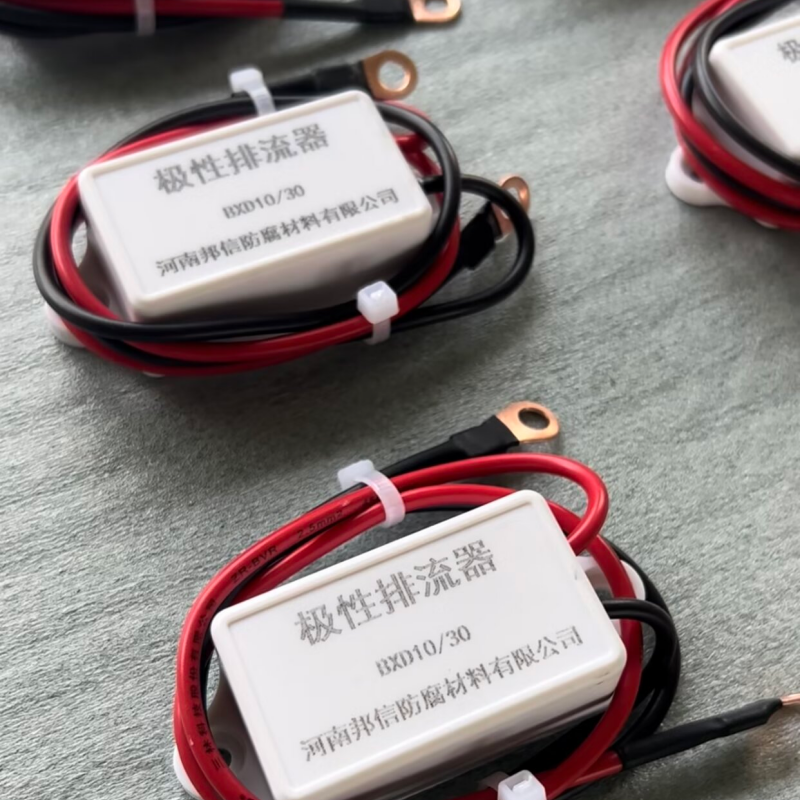

防爆箱固态去耦合器 极性排流耦合器阴极保护排流装置测试桩

一、核心原理与结构

1. 单向导通机制

正向排流：当管道电位高于大地（正向杂散电流侵入），排流器在 0.2V~0.7V 正向阈值内导通，为杂散电流提供低阻泄放通道，正向导通阻抗≤50mΩ，稳态通流 20A~100A。

反向截止：阴极保护状态下，管道呈负电位（-0.85V~-1.5V CSE），排流器反向呈现≥1MΩ 高阻抗，漏电流≤1μA，阻断阴极保护电流向地床流失。

瞬态防护：集成 MOV+GDT 浪涌模块，耐受 20kA~100kA（8/20μs）雷击浪涌，钳位瞬态过压，保护管道绝缘层与阴保设备。

2. 典型结构

核心元件：单向晶闸管 / 大功率二极管阵列（正向压降≤0.7V），串联限流电阻与 LC 滤波（衰减 10kHz 以下谐波）。

外壳防护：IP65/IP67 隔爆型（Ex d IIB T4/T6），适配户外、盐雾、防爆场景。

二、关键技术参数与选型

1. 核心参数表

参数类别

典型指标

选型要点

直流特性 正向导通压降≤0.7V，反向截止电压≥1000V，漏电流≤1μA 匹配阴极保护系统最大反向电压，避免误截止

通流能力 稳态正向通流 20A~100A，峰值浪涌 50kA~100kA（8/20μs） 按峰值杂散电流 ×1.2 冗余选型，强干扰段选高规格

环境适配 工作温度 - 40℃~+70℃，防护等级 IP65/IP67，耐盐雾≥1000h 户外 / 沿海 / 防爆区选对应防护等级

响应时间 稳态≤10μs，瞬态过压≤0.1ms 适配快速波动的杂散电流干扰

2. 选型流程

干扰评估：测量管道直流杂散电流方向、强度与电位波动范围，确认单向干扰特性。

参数匹配：正向通流≥杂散电流峰值 ×1.2，反向截止电压覆盖阴极保护最大运行电压（通常 - 0.85V~-1.5V CSE）。

场景适配：单向直流干扰优先选用；交直流混合干扰可与固态去耦合器协同防护。

三、典型应用场景与协同方案

1. 适用场景

电气化铁路 / 地铁并行段：与轨道电位限制装置（OVPD）协同，定向泄放牵引回流产生的正向直流杂散电流，将管道直流干扰电位控制在≤2V。

高压直流输电接地极周边：应对接地极入地电流形成的单向直流杂散电流，保护长输管道阴极保护系统。

化工园区 / 变电站：处理变频器、直流电源等设备产生的单向直流杂散电流，防止管道电化学腐蚀。

储罐 / 站场：安装于绝缘接头、储罐底板，防止杂散电流腐蚀与人员触电风险。
