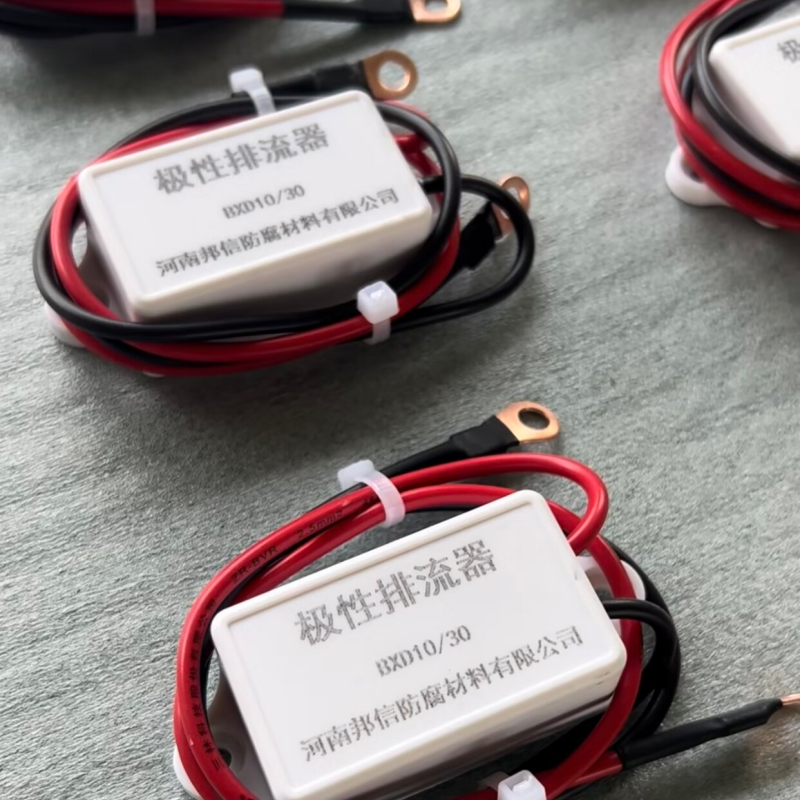

无极性排流器阴极保护镁阳极包智能型固态去耦合器管道直流干扰

一、核心原理与结构设计

1. 双向导通与隔离机制

核心元件：对称型晶闸管（SCR）/ 双向可控硅（Triac）/ 反向并联二极管阵列，导通阈值≤0.5V（双向一致），反向阻断电压≥1000V，直流隔离阻抗≥1MΩ，漏电流≤5μA。

工作逻辑：当管道电位偏离阴极保护区间（如 - 0.85V~-1.2V CSE）、超出设定阈值（±1.5V~±3V 可调）时，双向快速导通，将杂散电流泄放至地床；正常工况下保持高阻，隔离阴极保护直流电流。

交流适配：50Hz 工频阻抗≤0.05Ω（优质≤0.01Ω），为交流干扰提供低阻通道；瞬态响应≤1μs，冲击通流容量达 100kA（8/20μs），耐受短时故障电流。

2. 内部优化设计

低阻铜排并联结构：通流效率≥99%，降低导通损耗与发热。

LC 滤波网络（电感 100μH + 电容 10μF）：衰减 100kHz 以下谐波，高频插入损耗≥15dB，抑制电磁干扰。

MOV+GDT 组合浪涌防护：钳位瞬态过压至安全范围，保护内部半导体元件。

二、关键技术参数与选型

1. 核心参数分级（适配不同干扰场景）

参数类别

轻度干扰

中度干扰

重度干扰

选型要点

交流稳态通流 20–45A 45–100A 100–200A（或多台并联） 额定电流≥峰值干扰电流 ×1.2（冗余系数）

冲击通流容量（8/20μs） 50kA 80kA 150kA 雷区 / 高压走廊选≥100kA 等级

直流隔离阻抗 ≥1MΩ ≥1.5MΩ ≥2MΩ 漏电流≤5μA，避免阴极保护电流流失

导通阈值 ±1.5V ±2V ±3V 匹配阴极保护系统电位波动范围

防护等级 IP65 IP65 / 隔爆 Ex d IIB T4 IP67 / 隔爆 Ex d IIB T6 户外 / 站场选高防护，防爆区选隔爆型

2. 选型流程

干扰评估：测量管道交流干扰电压、电流密度及直流杂散电流极性变化频率，确定干扰等级。

参数匹配：依据稳态通流、冲击容量、隔离阻抗与环境要求选择对应型号。

场景适配：交直流混合干扰段优先选用；纯直流单向干扰段可搭配极性排流器协同防护。

三、典型应用场景与协同防护

1. 适用场景

电厂 / 变电站周边：处理发电机、变频器等设备产生的双向直流杂散电流与高频谐波干扰，防止极性反转导致的管道腐蚀。

电气化铁路 / 地铁并行段：与轨道电位限制装置（OVPD）协同，抑制牵引回流双向干扰，将交流干扰从 35V 降至 2V 以下。

高压直流接地极周边：应对接地极入地电流形成的双向杂散电流，保护长输管道阴极保护系统。

站场 / 阀室：储罐底板、绝缘接头处安装，防止交流腐蚀与人员触电风险。

2. 协同防护方案 组合方式 功能分工 适用场景

无极性排流器 + 固态去耦合器 无极性排流器主双向直流 / 交流排流，固态去耦合器强化交流低阻排流与浪涌防护 交直流混合强干扰段（如高压输电 + 电气化铁路交叉区）

无极性排流器 + 复合地床 排流器提供通路，地床降低接地电阻（≤1Ω），提升排流效率 高土壤电阻率区域（>500Ω・m）

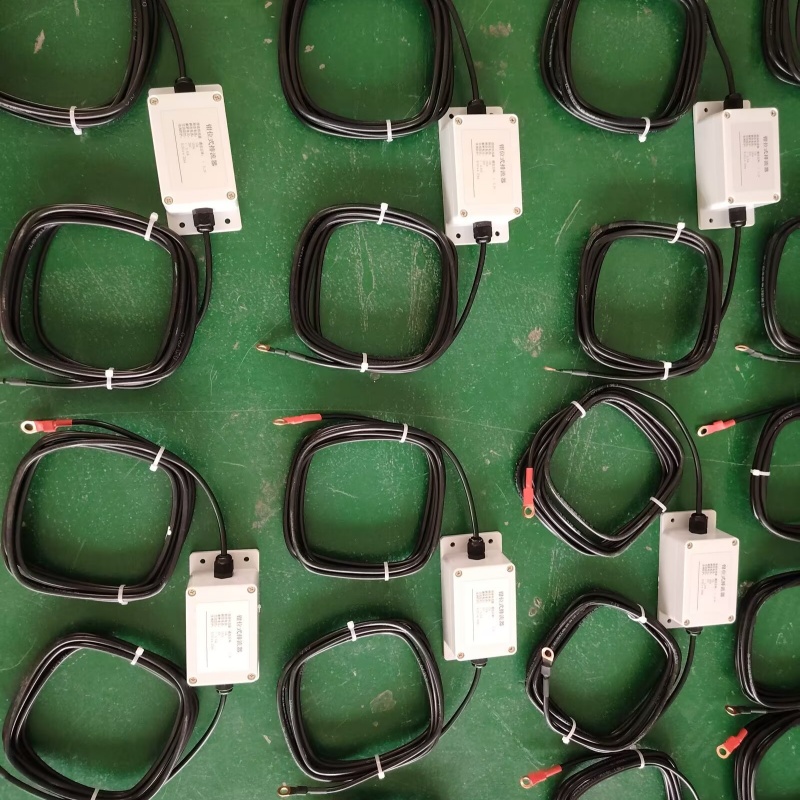

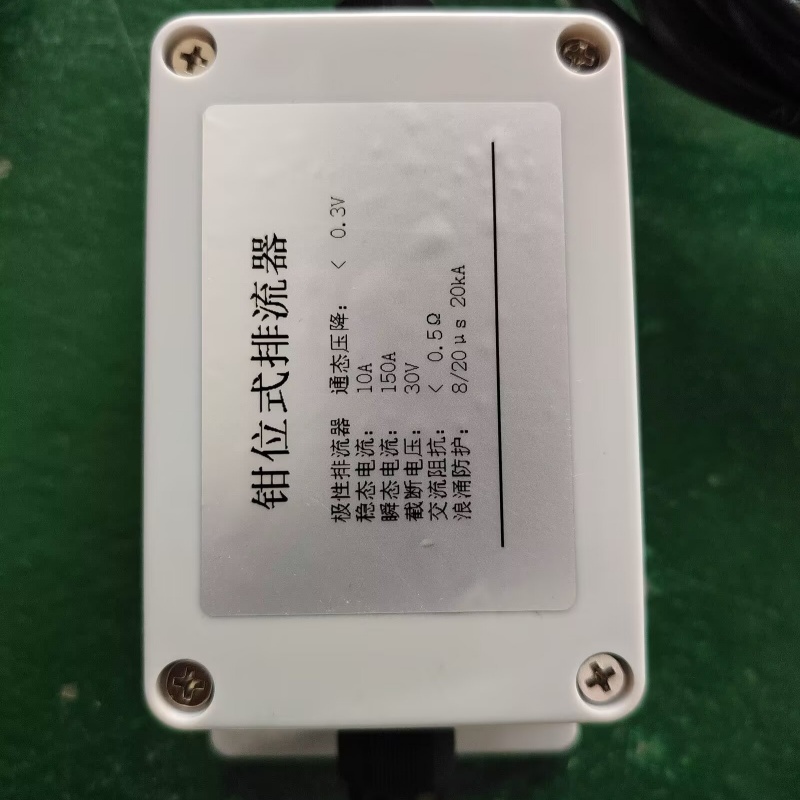

无极性排流器 + 钳位式排流器 无极性排流器主稳态排流，钳位器快速钳位瞬态过压（≤1V） 强冲击干扰段（如
