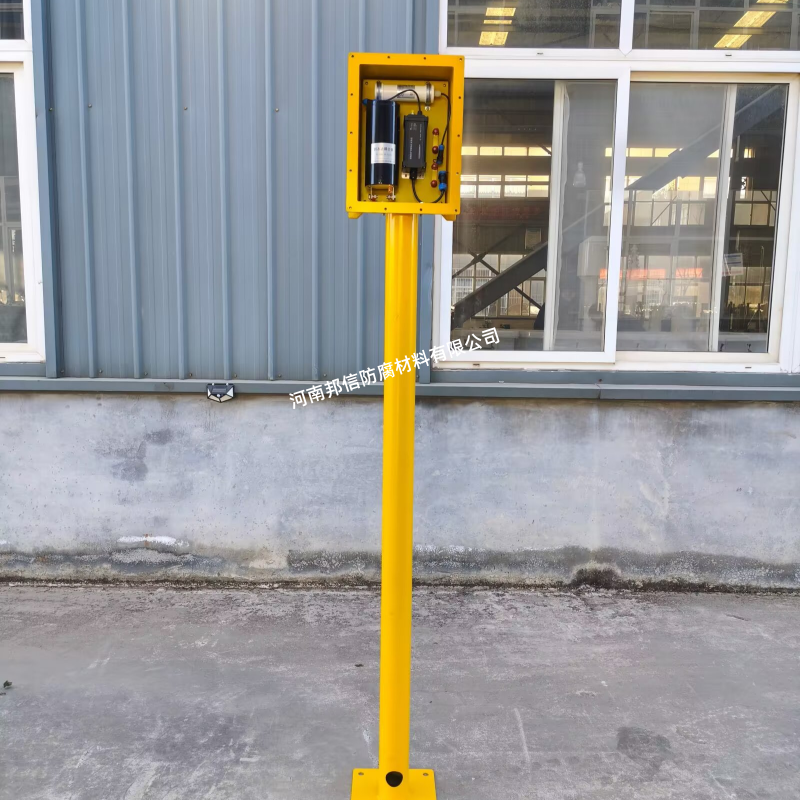

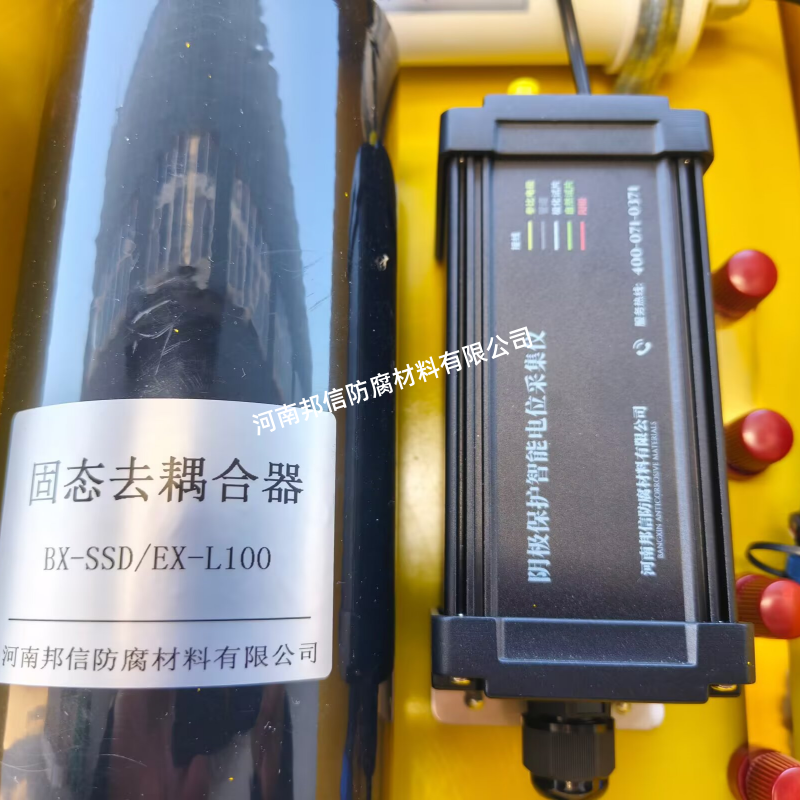

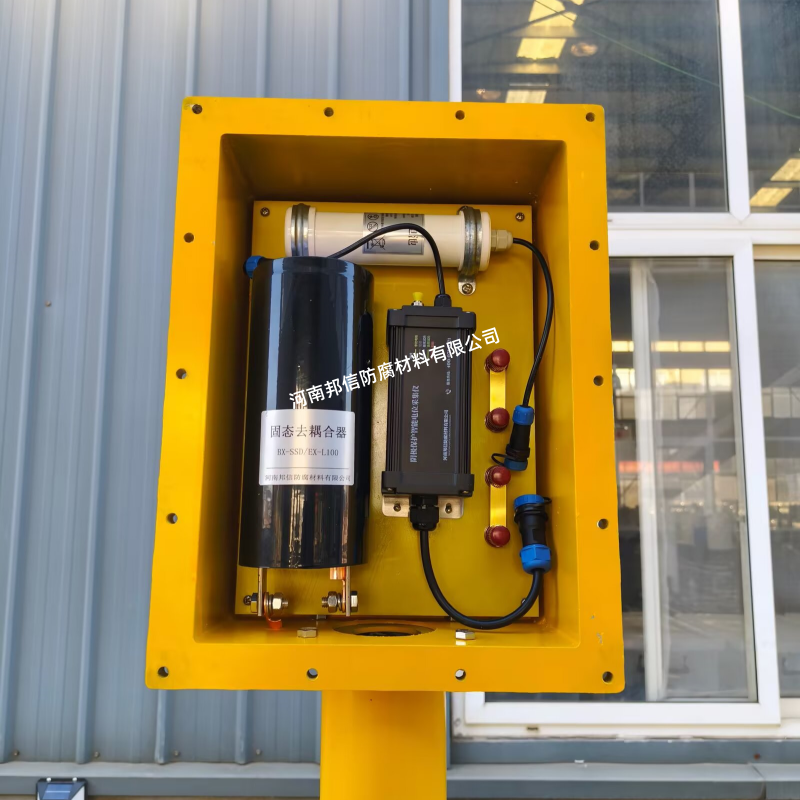

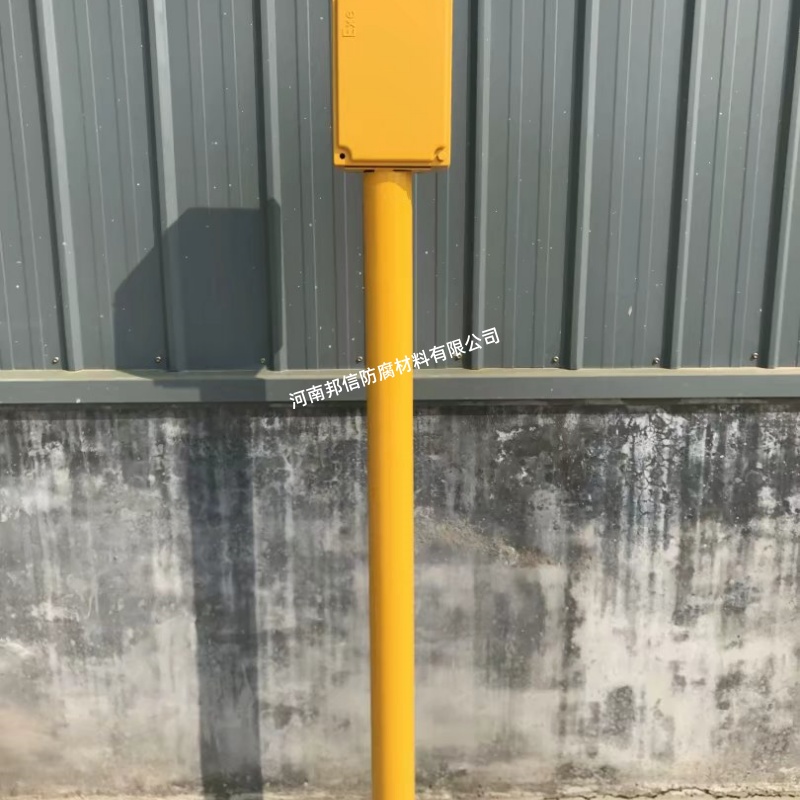

电磁防护 SSD 智能固态去耦合器是基于固态半导体技术和 “阻直通交” 核心原理设计的高端电磁防护设备，专为解决埋地金属管道在高压线交叉、电气化铁路并行等复杂电磁环境下的杂散电流干扰、雷击过压及阴极保护电流流失问题而研发，集成了智能监测、动态响应与远程运维功能，是管道电磁防护体系的核心装置。
核心工作原理
直流隔离：在 - 2V 至 + 2V 的直流电压范围内，内部反向并联的晶闸管、二极管等半导体元件呈现高阻抗（≥1MΩ）状态，阻断阴极保护直流电流向接地系统流失，同时防止外部直流杂散电流侵入管道，确保管道电位稳定在 - 0.85V~-1.20V 的安全防腐区间。
交流导通：对 50Hz 工频及谐波、高压输电线路感应电等交流杂散电流提供低阻抗通道（≤50mΩ），通过内部电容器或半导体元件将干扰电流旁路至大地，可将管道交流干扰电压从 35V 降至 2V 以下，腐蚀速率降低 80%。
瞬态过压防护：内置压敏电阻（MOV）和火花间隙，能在 25 纳秒内响应雷击、故障电流等瞬态高压，将 100kA 雷电冲击电流、3500A 工频故障电流导入大地，过后自动恢复直流隔离状态，避免管道绝缘层击穿或破裂。
关键技术特性
电气性能
直流漏电流≤1mA，避免阴极保护电流流失，保障防腐效果。
支持 45A 稳态交流电流通过，满足长期干扰排流需求。
交流阻抗≤50mΩ，工频干扰排流效率≥90%。
电压测量精度≤±1%，电流测量范围 0-100A，数据采样频率≥50Hz。
导通响应时间≤50ns，快速应对突发强交流干扰。
耐压等级达 15kV，覆盖 50Hz 工频及其谐波，适应复杂电磁环境。
智能监测与控制
内置电压、电流、温度传感器，实时采集管道电位、交流 / 直流排流量、设备温度等数据。
支持 4G/5G/NB-IoT/LoRa 等无线通信协议，数据上传至云端管理平台实现远程监控。
内置智能决策算法，可根据干扰信号的幅值、频率动态调整导通阈值，适配复杂干扰环境。
支持云端远程设置导通阈值、监测频率、预警阈值等参数，无需现场拆机操作。
具备故障预警功能，异常数据触发时自动推送报警信息至运维终端。
环境与结构特性
工作温度范围 - 45℃至 + 60℃，贮存温度 - 45℃至 + 80℃，适配高寒、高温区域。
防护等级 IP65，防尘防水，适应高湿、多尘的户外管道场景。
外壳采用压铸铝合金材质，耐盐雾、抗腐蚀，1000 小时盐雾测试无锈蚀。
模块化设计，体积小、重量轻（≤5kg），支持地面或埋地安装，便于维修更换。
抗振动性能符合 GB/T2423.10，可承受 50g 加速度冲击，适应管道沿线颠簸环境。
电磁兼容设计
采用屏蔽层 + 滤波电路设计，阻挡外部电磁场侵入，避免信号干扰导致误触发。
标准型覆盖 DC0-3kV、AC50Hz-20kHz，增强型扩展至 0Hz-1MHz，抑制电阻性、电容性、电感性耦合干扰。
高铁专用型优化 50Hz 及 3、5、7 次谐波响应，消除轨道交通多重干扰叠加影响。
典型应用场景
高压线与管道交叉段：解决高压线工频电磁场在管道上的感应电压问题，适用于 110kV 及以上输电线路与油气管道交叉区域。
电气化铁路 / 高铁沿线管道：应对 27.5kV 交流供电系统产生的动态杂散电流，将管道交流电位有效值控制在 1V 以下。
城市综合管廊：隔离电力电缆漏电流对燃气管道的耦合干扰，适配管廊狭窄空间安装。
新能源场站周边管道：防护风电场、光伏电站的雷击过压或故障电流，避免电缆绝缘击穿。
雷电高发区管道：在油田、山区等雷电频繁区域，提供 100kA 级雷击电流防护。
