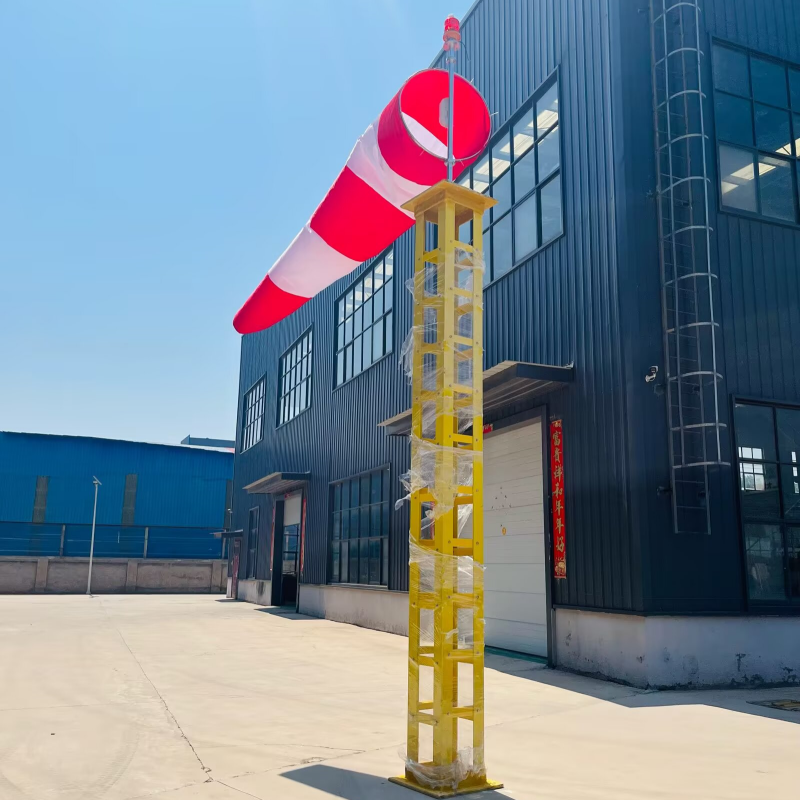

9米人工气象观测站风杆 机场易折易碎风杆支架 自动气象站支撑杆

一、核心产品定义

9 米人工气象观测站风杆（机场易折易碎型）是专为机场净空保护区、跑道进近区设计的气象设备支撑载体，主要用于安装风速计、风向标、温湿度传感器、大气透射仪等设备，兼具易折易碎航空安全属性与气象设备稳定支撑功能；自动气象站支撑杆为通用型延伸，核心满足野外、机场、环保监测站等场景的气象仪器安装需求，部分机场专用款同步符合易折安全要求。

二、关键技术参数与合规标准

类别

具体参数

材质选型 1. 主流：玻璃钢（GFRP，无碱玻璃纤维 + 环氧树脂），纤维体积含量≥65%，拉伸强度 320-600MPa；2. 备选：6061-T6 铝合金（机场非净空区），表面阳极氧化 + 喷塑防腐；3. 高端款：碳纤维复合材料（轻量化 + 高易碎性，撞击后无尖锐碎片）。

结构设计 1. 杆体规格：9 米分 3 节（上节 3m / 中节 3m / 下节 3m），直径 φ60-φ110mm（自上而下递增），壁厚 5-8mm；2. 连接方式：法兰盘螺栓连接（304 不锈钢），可快速拆装，便于运输；3. 易折设计（机场款）：距地面 0.5-0.8m 设双剪切槽（深度 3-4mm，间距 50mm），配合航空级尼龙连接件，横向断裂载荷≤10kN，断裂后残余高度≤0.3m；4. 配件集成：顶部 1.2m 铜制避雷针（接地电阻≤10Ω）、3 组传感器安装平台（承载≥30kg / 组）、Φ15mm 线缆孔（配防水接头）、120° 均布热镀锌拉绳（抗风加固）。

性能指标 1. 抗风能力：承受 250km/h 瞬时风速，覆冰 12.5mm 时抵御 200km/h 风速，10 级风下垂直度误差≤1°；2. 环境适应性：工作温度 - 45℃~+85℃，耐盐雾腐蚀≥1200 小时（符合 GB/T 10125），IP67 防尘防水；3. 易碎安全性：满足 ICAO Annex 14、MH/T 6012-2015 标准，3000kg 物体 140km/h 撞击时，施加给航空器的力≤45kN、能量≤55kJ，碎片重量＜25g。

合规标准 1. 航空安全：ICAO Annex 14（国际民航组织）、MH/T 6012-2015《民用机场助航灯光系统技术规范》；2. 材质与防腐：GB/T 2572-2005（玻璃钢）、GB/T 5237（铝合金）；3. 气象设备安装：QX/T 46-2007《地面气象观测规范》
