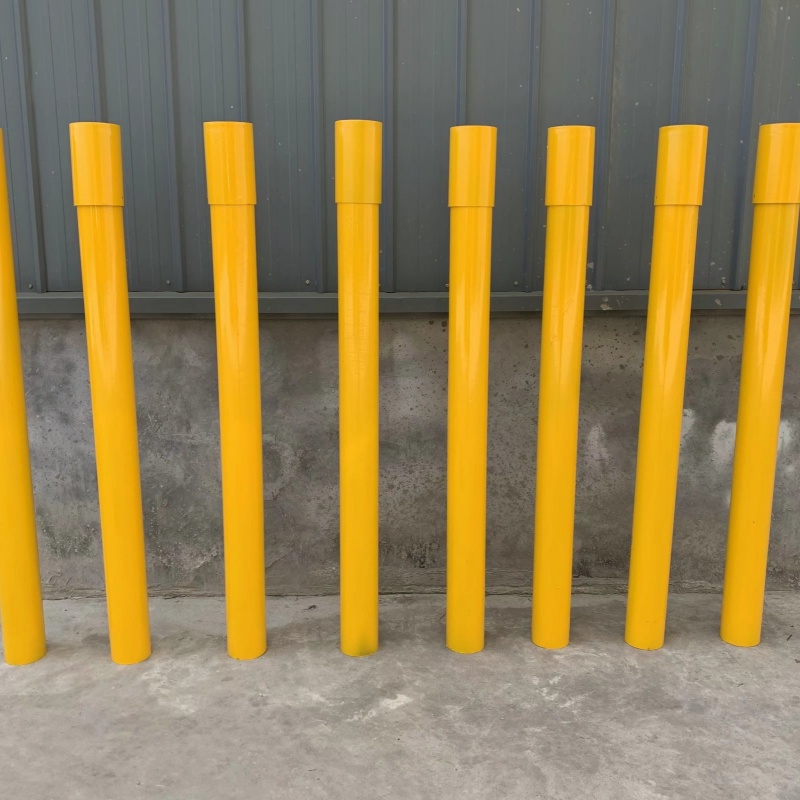

阴极保护测试桩牺牲阳极108*4*2500电流电位桩绝缘接头钢制阴保

一、108×4×2500 钢制测试桩核心参数与结构

该规格测试桩以碳钢为基础材质，通过防腐涂层强化耐候性，结构设计兼顾牺牲阳极监测与电流电位测量的双重需求，具体参数与结构如下：

1. 基础规格与材质

项目

技术参数

设计价值

尺寸规格 Φ108mm（外径）×4mm（壁厚）×2500mm（总长） 4mm 壁厚承受土壤压力与外力冲击，2500mm 总长满足埋地 + 地表操作需求

主体材质 Q235 碳钢（可选 304/316L 不锈钢升级） 碳钢成本低，不锈钢适配沿海 / 化工强腐蚀环境

防腐处理 环氧富锌底漆 + 环氧云铁中间漆 + 聚氨酯面漆，总厚度≥250μm 耐盐雾 1000h，适配土壤、化工介质腐蚀场景

防护等级 顶部 IP65 防爆密封盖板，内部 IP68 接线模块 防雨、防尘、防人为破坏，适配易燃易爆场所

2. 核心结构组成

桩体：Φ108mm 无缝钢管，底部焊接 300×300mm 钢板底座，增强埋地稳定性，埋地深度≥500mm，地表露出 1500-2000mm；

内部接线系统：8 个铜质接线柱（接触电阻≤0.05Ω），分设管道端、牺牲阳极端、参比电极端、绝缘接头监测端，通过环氧绝缘板隔离，绝缘电阻≥100MΩ；

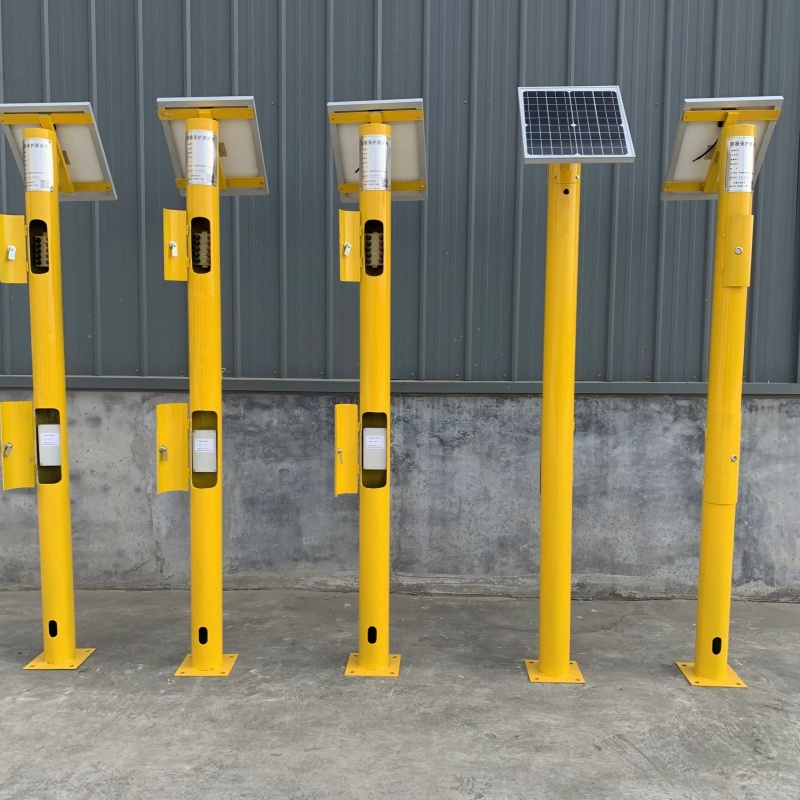

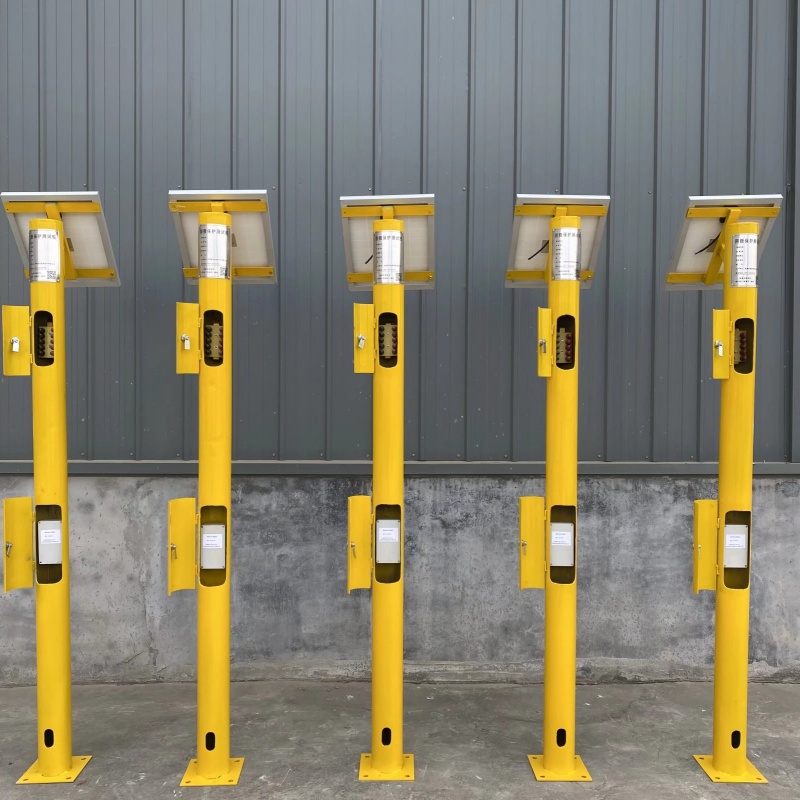

辅助模块：预留智能电位采集仪安装槽，支持后期加装 4G/NB-IoT 通信模块，实现数据远程传输。

二、牺牲阳极专项监测功能

108×4×2500 钢制测试桩专为牺牲阳极系统设计，可精准监测镁 / 锌 / 铝合金阳极的工作状态，核心功能与测量标准如下：

1. 关键监测参数

监测指标

测量范围与精度

判定标准（GB/T 21448-2017）

牺牲阳极开路电位 镁合金：-1.55~-1.75V（vs CSE），锌合金：-1.10~-1.30V（vs CSE），精度 ±1mV 电位偏离标准值 ±0.1V 需预警阳极失效风险

阳极输出电流 0~20mA，分辨率 10μA，精度≤1% 电流持续衰减＞20% 表明阳极溶解接近末期

管道极化电位 -0.85~-1.2V（vs CSE），支持 IR 降补偿 电位＞-0.85V 为欠保护，＜-1.2V 为过保护
